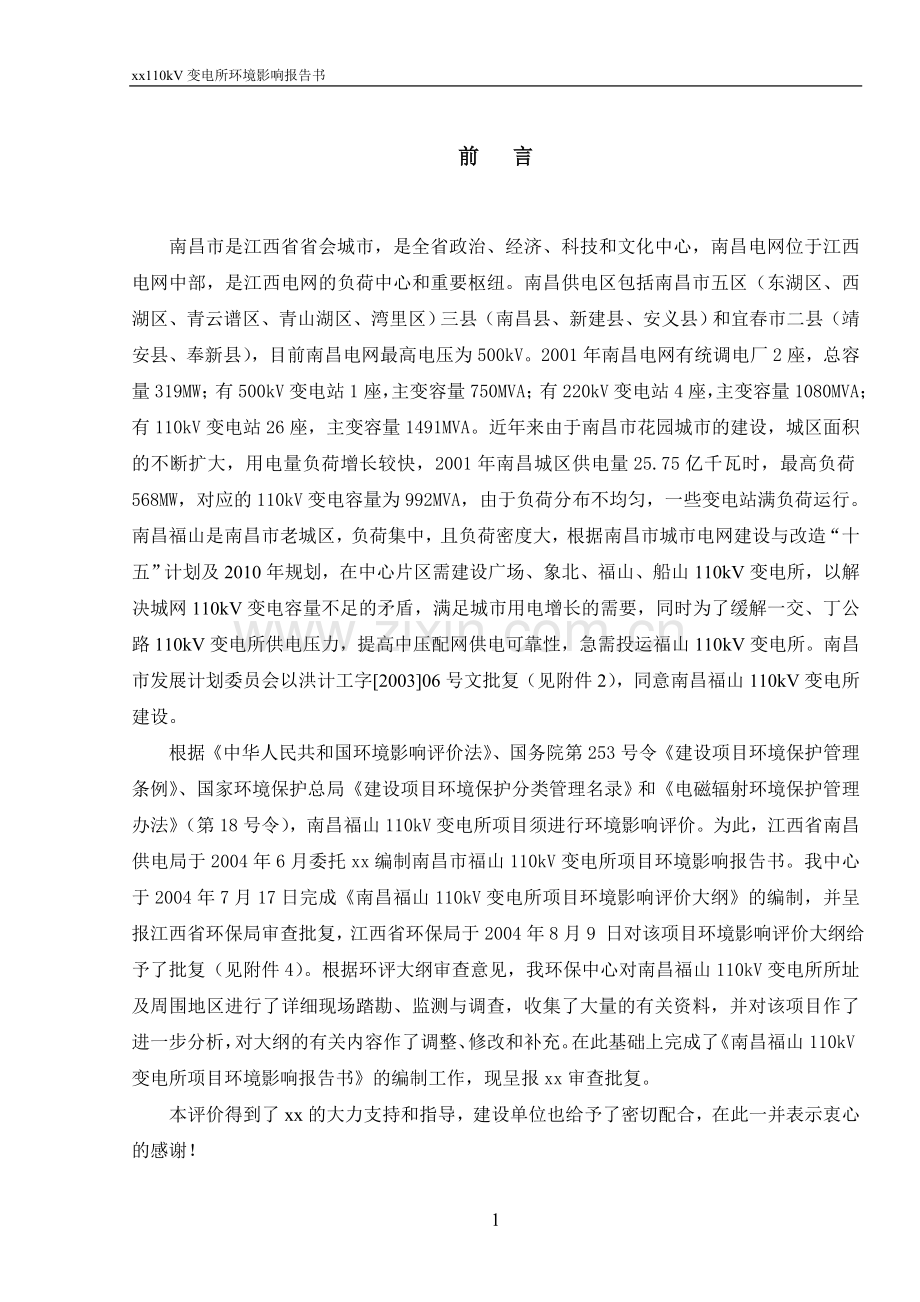

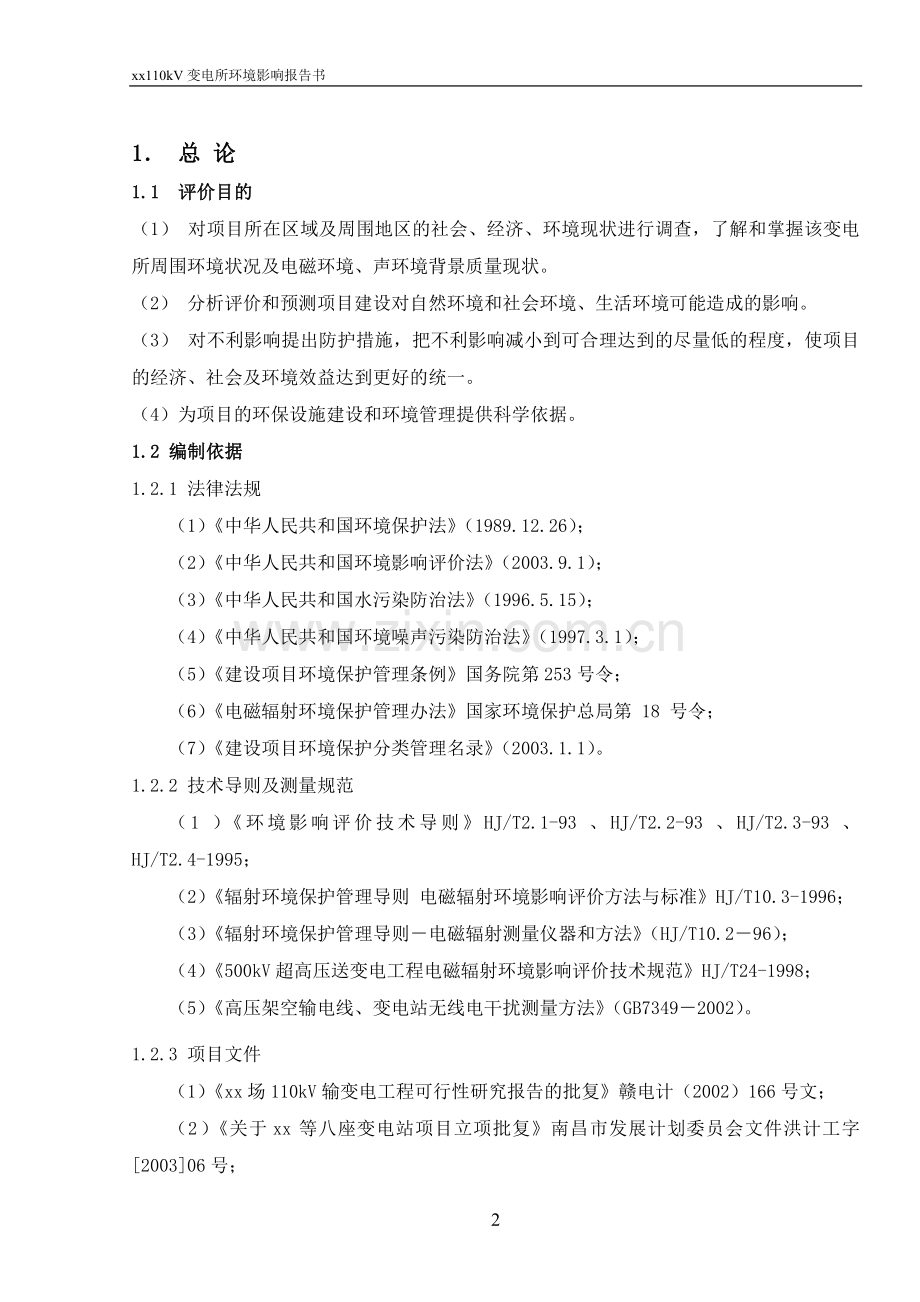

xx110kV变电所环境影响报告书 前 言南昌市是江西省省会城市，是全省政治、经济、科技和文化中心，南昌电网位于江西电网中部，是江西电网的负荷中心和重要枢纽。南昌供电区包括南昌市五区（东湖区、西湖区、青云谱区、青山湖区、湾里区）三县（南昌县、新建县、安义县）和宜春市二县（靖安县、奉新县），目前南昌电网最高电压为500kV。2001年南昌电网有统调电厂2座，总容量319MW；有500kV变电站1座，主变容量750MVA；有220kV变电站4座，主变容量1080MVA；有110kV变电站26座，主变容量1491MVA。近年来由于南昌市花园城市的建设，城区面积的不断扩大，用电量负荷增长较快，2001年南昌城区供电量25.75亿千瓦时，最高负荷568MW，对应的110kV变电容量为992MVA，由于负荷分布不均匀，一些变电站满负荷运行。南昌福山是南昌市老城区，负荷集中，且负荷密度大，根据南昌市城市电网建设与改造“十五”计划及2010年规划，在中心片区需建设广场、象北、福山、船山110kV变电所，以解决城网110kV变电容量不足的矛盾，满足城市用电增长的需要，同时为了缓解一交、丁公路110kV变电所供电压力，提高中压配网供电可靠性，急需投运福山110kV变电所。南昌市发展计划委员会以洪计工字200306号文批复（见附件2），同意南昌福山110kV变电所建设。根据中华人民共和国环境影响评价法、国务院第253号令建设项目环境保护管理条例、国家环境保护总局建设项目环境保护分类管理名录和电磁辐射环境保护管理办法（第18号令），南昌福山110kV变电所项目须进行环境影响评价。为此，江西省南昌供电局于2004年6月委托xx编制南昌市福山110kV变电所项目环境影响报告书。我中心于2004年7月17日完成南昌福山110kV变电所项目环境影响评价大纲的编制，并呈报江西省环保局审查批复，江西省环保局于2004年8月9 日对该项目环境影响评价大纲给予了批复（见附件4）。根据环评大纲审查意见，我环保中心对南昌福山110kV变电所所址及周围地区进行了详细现场踏勘、监测与调查，收集了大量的有关资料，并对该项目作了进一步分析，对大纲的有关内容作了调整、修改和补充。在此基础上完成了南昌福山110kV变电所项目环境影响报告书的编制工作，现呈报xx审查批复。本评价得到了xx的大力支持和指导，建设单位也给予了密切配合，在此一并表示衷心的感谢！1 总 论1.1 评价目的（1） 对项目所在区域及周围地区的社会、经济、环境现状进行调查，了解和掌握该变电所周围环境状况及电磁环境、声环境背景质量现状。（2） 分析评价和预测项目建设对自然环境和社会环境、生活环境可能造成的影响。（3） 对不利影响提出防护措施，把不利影响减小到可合理达到的尽量低的程度，使项目的经济、社会及环境效益达到更好的统一。（4）为项目的环保设施建设和环境管理提供科学依据。1.2 编制依据1.2.1 法律法规（1）中华人民共和国环境保护法（1989.12.26）；（2）中华人民共和国环境影响评价法（2003.9.1）；（3）中华人民共和国水污染防治法（1996.5.15）；（4）中华人民共和国环境噪声污染防治法（1997.3.1）；（5）建设项目环境保护管理条例国务院第253号令；（6）电磁辐射环境保护管理办法国家环境保护总局第 18 号令；（7）建设项目环境保护分类管理名录（2003.1.1）。1.2.2 技术导则及测量规范（1）环境影响评价技术导则HJ/T2.1-93、HJ/T2.2-93、HJ/T2.3-93、HJ/T2.4-1995；（2）辐射环境保护管理导则 电磁辐射环境影响评价方法与标准HJ/T10.3-1996；（3）辐射环境保护管理导则电磁辐射测量仪器和方法（HJ/T10.296）；（4）500kV超高压送变电工程电磁辐射环境影响评价技术规范HJ/T24-1998；（5）高压架空输电线、变电站无线电干扰测量方法（GB73492002）。1.2.3 项目文件（1）xx场110kV输变电工程可行性研究报告的批复赣电计（2002）166号文；（2）关于xx等八座变电站项目立项批复南昌市发展计划委员会文件洪计工字200306号；（3）xx三项110kV输变电工程设计任务、明确南昌电网八项输变电工程设计期限的通知xx计函200309号；（4）关于请求确定xx建设项目所在地环境质量标准的函洪环监督200499号（见附件4）；（5）xx110kV变电所新建工程接入系统设计说明；（6）xx110kV变电所新建工程总的部分初步设计说明书；（7）关于xx110kV变电所环境影响评价大纲审查意见的函；（8）本项目环境影响评价委托书（见附件1）；（9）项目其它有关文件等。1.3 评价标准（1） 500kV超高压送变电工程电磁辐射环境影响评价技术规范（HJ/T241998）1.3 本规范适用于500kV超高压送变电工程电磁辐射环境影响的评价。也可参照本规范应用于110kV、220kV及330kV送变电工程电磁辐射环境影响评价。2.2.4.2 推荐暂以4kV/m作为居民区工频电场评价标准，推荐应用国际辐射保护协会关于对公众全天辐射时的工频限值0.1mT作为磁感应强度的评价标准(换算成磁场强度的评价标准值为80A/m)。（2） 高压交流架空送电线无线电干扰限值（GB15707-1995）4.1频率为0.5MHz时，高压交流架空送电线无线电干扰限值如表11所列。表11 无线电干扰限值（距边导线投影20m处）电压，kV110220330500无线电干扰限值，dB(V/m)4653554.2频率为1MHz时，高压交流架空送电线无线电干扰限值为表11中数值分别减去5 dB(V/m)。变电所的无线电干扰限值参照此标准中同级电压交流架空送电线的无线电干扰限值执行，本项目变电所无线电干扰限值以频率1MHz，距变电所围墙外20m处（非出线方向）的无线电干扰限值41dB(V/m)作为评价标准值。（3） 电磁辐射防护规定（GB8702-88）；（4） 根据xx环保局对南昌福山110kV变电所区域环境功能规划的确认文件，声环境、水环境的标准见下表1-2：表1-2 地表水环境、声环境、大气环境评价标准标准（规范）编号名称引用的分级标准（限）值环境质量标准GB3838-2002地表水环境质量标准CODcr30mg/L、BOD56mg/L、石油类0.5mg/LGB3096-1993城市区域环境噪声标准1类昼间55dB（A）、夜间45dB（A）GB3095-96环境空气质量标准二类SO20.15mg/m3、TSP0.30mg/m3、NO20.12mg/m3（日平均）污染物排放标准GB8978-1996污水综合排放标准三级CODcr500mg/L、BOD5300mg/L、SS400mg/L、石油类20mg/LGB16297-1996大气污染物综合排放标准二级SO20.4 mg/m3、TSP1.0mg/m3GB12523-1990建筑施工场界噪声限值施工阶段噪声限值，dB（A）昼间夜间土石方7555打桩85禁止施工结构7055装修6555GB12348-1990工业企业厂界噪声标准类昼间55dB（A）、夜间45dB（A）1.4 评价范围及评价重点1.4.1评价范围根据500kV超高压送变电工程电磁辐射环境影响评价技术规范（HJ/T24-1998）2.2.4.1规定，评价范围以该项目变电所址为中心半径500m范围内的区域为工频电场、磁场的评价范围，以变电所围墙外2000m或最近带电构架投影2000m内区域为无线电干扰评价范围。施工期及运行期噪声评价范围为变电所所区及围墙外100m范围内。水环境评价范围截止该项目污水总排放口。以上评价范围均以环境敏感区域为重点。环境敏感点主要指企事业单位、政府机构、医院、疗养院、学校、居民区、旅游景点等。1.4.2评价重点本建设项目对环境的影响主要是电磁辐射，故本次评价的重点为电磁辐射对周围环境的影响，其次为噪声。1.5 污染因子筛选和确定 本项目为新建项目，污染因子主要为：1.5.1 施工期施工期的主要污染因子为：施工扬尘、噪声、废水、固体废弃物等；1.5.2 营运期营运期污染源为电磁辐射，即变压器与配套设备的电磁场以及无线电干扰，其次是噪声污染等。1. 6 环境保护目标1.6.1环境敏感点分布情况xx110kV变电所位于长途汽车运输公司对面，xx西南侧的长途运输公司宿舍区内，所址占地面积约2000平方米，该片区是xx老城区，位于城市居民密集区，环境敏感度较高，项目南面、西面、北面均为居民宿舍（最近距离10m），东面临xx新华书店，东面30米处为xx。本次评价的环境保护目标为评价区内的企事业单位、居民区、旅游景点、通讯设施等。评价范围内的环境敏感点及相对位置见见表1-3。表1-3 环境敏感点及其相对位置序 号环境保护目标方 位距 离备 注1x所区东面10m以项目边界为准2x所区东南面200m3x所区南面15m4x所区南面200m5x所区西面10m6x所区北面20m7x所区东北面300m1.6.2 环境保护目标（1） 变电所区周围符合静电感应电磁场限值要求，即变电所周围的工频电磁场强度符合电磁辐射防护规定（GB8702-88）和500kV超高压送变电工程电磁辐射环境影响评价技术规范（HJ/T241998）标准中的限值；（2） 变电所区周围通讯设施、输电线及无线电台站等符合电磁干扰影响及危险影响的限值要求，即所区周围无线电干扰符合高压交流架空送电线无线电干扰限值（GB15707-1995），对周围电台干扰符合短波无线电收信台（站）电磁环境要求（GB13617-1996）中的限值要求等；（3） 变电所区环境空气质量达环境空气质量标准（GB3095-96）二级标准；（4） 变电所废水排放必须达到污水综合排放标准（GB8978-1996）三级标准要求，以保护变电所周围的地面水水质。（5） 变电所区周围边界声环境质量达城市区域环境噪声标准(GB3096-1993)1类标准。 （6） 施工过程中合理安排，文明施工，减轻施工期对周围环境的不良影响。2. 项目概况2.1 名称、建设性质、地点项目名称：xx110kV变电所建设地点：xx110kV变电所位于xx对面，地理位置优越，交通便利（见附图1 地理位置图）。建设性质：新建2.2项目组织上级主管单位：xx建 设 单 位 ：xx设 计 单 位 ：xx环 评 单 位 ：xx2.3 项目名称、规模及基本构成 项目名称：xx110kV变电所项目规模及基本结构：南xx110kV变电所位于公共建筑和居民建筑比较集中的商业中心地段，负荷密度大，因此变电站规模考虑为340MVA，分两期建设，本变电所规划设计按全户内封闭式变电所设计。工程规模详见表2-1。表2-1 110kV福山变电所工程规模序号设备名称本期规模规划规模备注1110kV主变压器240MVA340MVA2110kV出线回路数2回3回310kV出线回路数20回30回远期预留4回4无功补偿电容器组42.7Mvar62.7Mvar2.4 总平面布置本项目占地面积为2000平方米，所址为座南朝西北布置，综合楼座东南朝西北布置，楼前为一条6米宽的水泥路面，综合楼为两层半建筑，建筑总高15.7米，楼长42米、宽16.5米，室内外高差0.3米（平面布置见附图2）。2.5 工程主要技术方案2.5.1 主要技术经济指标主要经济技术指标见表2-1表2-1 主要经济技术指标一览表序 号名 称单位数量备注1所址总用地面积m22000合3亩2所内面积m21705合2.56亩3总建筑面积m216604场地绿化系数19%5变电所总投资万元2007.17292.5.2 电气一次部分2.5.2.2电气主接线 110kV：出线3回，近期2回，双回T接在迎宾220kV变至一交变110kV变的110kV双回线路上，一回接入顺外220千夫变电所至广场110kV变电所线路上。采用线路变压器组接线方式。 10kV：最终30回，本期20回，电容器出线6回，本期4回，采用单母线4分段接线方式。2.4.2.3 主要电气设备 主变选型，主变型号：主变压器选用SZ10-40000 11581.25/10.5型三相双卷有载调压降压变压器，容量比100/100，电压11581.25%/10.5kV，阻抗电压为Ud=14%，接线组别YN，d11。 110kV户内配电装置采用GIS全封闭组合电器，Y10W-100/260氧化锌避雷器一组，额定电流为1250A地双接地隔离开关一组，额定电流为2000A附弹簧操作机构的短路器一组，变比为300/5A、保护级为5P/5P/0.5/0.2的电流互感器一组，110kV交联电缆GIS户内干式终端头：YJZGG-64/110kV。 主变110kV中性点设备：隔离开关为GW13-60G/400附CJ6操作机构，避雷器为Y1W-73。 10kV高压开关柜选用KYN-12型中置柜，10kV避雷器HY5W-16.5/50，10kV电容器TBB3-10-2700/100F-3A，10kV智能型接地补偿装置ZTJD10-315/10/10-52。 所用电屏GCS型，直流系统GZDW-200AH/220V。2.5.2.4电气总平面布置根据所址的地理位置及征地范围、系统接线和各级电压出线方向，本变电所采用全户内布置形式。变电所综合楼座东南朝西北，分三层布置，地下层布置电缆室；第一层布置主控室、10kV高压开关及消弧线圈室、主变压器室（主变压器附近建一座容量为15.3m3的事故油池）、值班室、检修间、楼梯间、门卫室及卫生间等，其中主控室、值班室、楼梯间、门卫室及卫生间布置在建筑正立面的左侧，右侧布置了另一楼梯间，中间布置10kV高压室、主变压器室，变压器室位于10kV高压室前，第二层布置10kV电容器室、110kV配电装置室，其中10kV电容器室布置在主控室及值班室楼上，110kV电容器室布置在主控室及值班室楼上，110kV配电装置安装在10kV高压室楼上。2.5.2.5 防雷接地及电缆防火为防止直击雷对变电所的危害，在变电所综合楼建筑物顶加装避雷带。各级电压母线设氧化锌避雷器。 为防止电缆火灾事故，全所电缆均采用阻燃电缆，采用电缆桥架敷设。在户外电缆出入口，各控制屏、保护屏、开关柜等电缆孔洞、竖井出入口处，采用防火隔板、防火包、防火堵料等进行封堵。2.5.3 电气二次部分2.5.3.1 综合自动化系统功能 继电保护功能 常规运动的四遥功能2.5.3.2 二次设备布置主变保护柜、直流柜、所用电柜、公用柜、后台机柜、微机防误闭锁柜、光端机柜、图象监控柜、消弧线圈控制柜均置于主控室内等。2.5.3.3 直流系统直流系统采用GZDW-200AH/220V微机自控高频开关电源。2.6 公用工程2.6.1 给水、排水系统（1）给水系统 本工程水源由城市自来水管网引接。引接管径DN100镀锌钢管，长度约50米。（2）排水系统采用雨污分流排放方式。室内排水经收集后经化粪池处理后再排入雨水下水道系统；室外排水采用排水暗沟口汇流后就近排入八一大道主排水排污系统。2.6.2 所用电及照明所用变设置两台容量均为50kVA的所用变，所用电低压侧为单母线结线，380V/220V配电系统一次建成，由两块GCS型低压抽屉式开关柜组成，布置在主控室内。2.6.3 暖通主控室设3匹柜式空调一台、排气扇4台，门卫室、值班室设1.5匹挂式空调一台，卫生间和厨房各设排气扇1台。变压器采用自动通风系统，在每个变压器室顶天窗上装设2台轴流风机，变压器大门底部设百叶窗。其它配电除电缆层以机械通风为主外，其余均考虑以自然通风为主，机械排风为辅的通风方式。2.6.4 劳动定员 按本变电所建设规模计算，属110kV中型站，结合综合自动化站定员标准，该变电所值班按7人考虑。3. 建设项目周围环境概况3.1 自然概况3.1.1 地形、地貌和水文地质（1） 地形、地貌南昌地区位于杨子板块的南缘与华夏板块接壤之处；本地区构造运动强烈，使南昌地区形成了具有褶皱基底、沉积盖层、断陷盆地三个构造层次和2隆（梅岭、进贤）1拗（石岗进贤北）1盆（南昌）的构造格局。从区域地质结构上说，地层大到分为基层和盖层二层。南昌地区基底地层发育不全，主要有中元古界双桥山群、古生界寒武系、石炭系、泥盆系、二迭系、三迭系、中生界三迭系、白垩系以及新生界第三系。而盖层主要以第四系分布十分广泛。沉积类型种类诸多，既有残坡积物层，又有河流冲积物型，还有湖沼相沉积物型。评价区内岩性简单，主要由第四纪更新统赣江冲沉积土层组成，其竖向分布分别为杂填土、素填土、亚粘土、轻亚粘土、细砂、中砂等，细砂层以上土层变化均匀，不存在异常地质情况。所址地层由上至下分述如下：杂填土、层粉质粘土、细沙、中粗砂、粗砾砂夹卵石。全区地貌形态多样，既有峰峦迭翠的山区，也有平坦开阔的平原。整个地势大致呈西北和东南两边高中间低洼，并且向东北方向倾斜开放之格局。该项目位于南昌市中心地带，区域内除人工绿化植物外，天然植被少，无野生动植物资源。（2）地质、水文南昌市位于赣江下游地区，流经该地区的主要水体有赣江和抚河，这两条河流的水量充沛。项目所在区域河流主要为赣江，赣江是江西省境内第一大河流，干流发源于闽赣交界的石城县，至永修吴城入湖，全长766公里，流域面积广阔，水量充沛，多年平均入境流量699.8亿m3，河面宽，洪水期15001600m，枯水期500600m，平常季节700800m，平均流量2110m3/s。3.1.2 气候特征南昌属亚热带季风湿润气候，气候温和，日照充裕，雨水丰沛，无霜期长，四季分明。全境雨量充沛，年平均降雨量1569.4mm，年最大降雨量2356mm，年最小降雨量1046.2mm，历史上最长连续降水日数为19天，雨量集中在46月份。年平均气温为17.5，最冷月份一月平均气温为1.9，最热月份七月平均气温为34.5。全年日照时数为1903.9小时，年平均风速为3.1m/s，年最大风日数为129天，年主导风向为NNE，夏季盛行偏南风，其它季节以偏北风为主。主要气象特征如下：累年平均气压1009.6hpa累年最高/最低气压1038hpa/979.8hpa累年平均气温17.5极端最高/最低气温40.6/-9.3累年平均相对湿度为77%累年平均降水量为1596.4mm累年最大/最小降水量为2356.0mm/1046.2mm累年最大风速21.7m/s累年平均风速3.1m/s累年最大积雪深度0.24m3.2社会经济概况南昌市为江西省省会城市，全市共辖四县（南昌、新建、进贤、安义）、五区（郊区、湾里、东湖、西湖、青云谱）和两个开发区（高新技术开发区、昌北经济开发区）。土地总面积7402.36平方公里，占全省的4.4%，其中市区面积6.17.07平方公里，建城区面积68平方公里，全市总人口442万人，人口密度每平方公里585人，其中市区人口150万人。2002年经济全面提升，全市国内生产总值达552.37亿元，比上年增长13.8%，实际利用外资3.67亿美元，增长1.9倍，全社会固定资产投资137亿元，增长41%，城市居民人均可支配收入7021元，增长13.1%，农民纯收入2715元，增长5.8%，地方财政收入27.5亿元，比上年增长22.1%。南昌市工业以飞机制造、汽车机械、电子信息、冶金、机电、化工、纺织服装、现代医药、仪器、食品加工等行业为主。农业以种植水稻、油菜、大豆等为主；养殖业以养鱼、鸭、猪、牛为主。其中绿色无公害产品丰富，是全国重要的商品粮和农副产品的生产基地。4. 污染因素分析根据对项目现场的初步调查及资料分析，所址位于位于南昌的中心片区，南昌长途汽车运输公司对面，江西省新华书店西南侧的长途运输公司宿舍区内，公共建筑密集，评价区社会经济以商业、文教、居住为主，环境敏感度较高。本次评价污染因素分施工期和运行期两阶段进行分析。4.1 施工期施工期产生环境影响的主要施工活动及因素有：变电所进出道路的建设，所区开挖回填、砼浇注、房屋建设、材料运输与清除、施工机械设备的运行、施工人员（生活污水、垃圾）、场地复原（植被恢复、施工队撤离）等。4.1.1 施工扬尘施工扬尘是施工活动中的一个重要污染因素，将对环境空气质量造成影响。施工扬尘的大小，随施工季节、土壤类别情况、施工管理等不同而差异甚大。主要来自以下几个方面：（1）土方挖掘扬尘及现场堆放扬尘；（2）搅拌混凝土扬尘；（3）粉状建筑材料（水泥、沙子、石子、砖等）的现场搬运及堆放扬尘；（4）施工垃圾的清理及堆放扬尘；（5）运输造成的现场道路扬尘。4.1.2 施工噪声施工期间对声环境的影响主要来自施工机械设备运行产生的噪声，其设备主要有打桩机、挖掘机、推土机、砼搅拌机、砼振捣机、压路机、自卸卡车、卷扬机、升降机等，其A声级噪声数据见表4-1。表4-1 主要施工机械设备噪声声源源强表机械名称声压级，dBA参考距离，m打桩机10015挖掘机7915推土机9615砼搅拌机7915砼振捣机8012压路机8515自卸卡车7015卷扬机8815升降机7215另外，施工期需大量的土石方、原材料，往来运输车流量增加，交通噪声亦随之突然增加，特别是施工地区将对周边环境产生一定影响。4.1.3 施工废水变电所施工期水污染源主要为生产废水和生活污水。生产废水来自搅拌混凝土、冲洗施工机械等，其中主要污染物为悬浮物、碱度和石油类；生活污水主要为施工人员洗涤污水和粪便污水等，所含主要污染物为SS、COD、BOD5等，施工期施工人员约20人，以最大50人计，废水量以100L/d人计，施工期生活污水约为5m3/d。4.1.4 施工期固体废弃物施工期固体废弃物主要为施工人员的生活垃圾、施工渣土、建筑垃圾等，建筑垃圾主要为废弃砖块、混凝土块、废木料、钢筋头及损坏或废弃的其他建筑装修材料，其排放量大，易造成影响。施工期的生活垃圾产生量有限，每天约50Kg，可做城市生活垃圾处理。4.2 运行期4.2.1工艺流程变电所是电力输送的重要环节，是将高电压电能经过变电所主变压器转换为低电压的电能的一个过程。110kV福山变电所的基本工艺如图4-1。来自顺外变电站和南昌电厂变电所的电能通过输电线到达福山变电所的110kV配电装置，再经过主变压器降压为10kV，最后通过10kV配电装置将电能往外输送。 主变：340MVA 110kV电能 110kV配电装置 10kV配电装置 10kV电能 xx路 负载 110kV配电装置 10kV配电装置 xx2回 图4-1 110kVxx变电所生产工艺示意图4.2.2 污染源及其产生的污染物在电能输送或电压转换过程中，高压输电线和高压配电设备与周围环境存在电位差，产生极低频（工频，50Hz）的电磁场，对周围环境有所影响，辐射污染将有可能对人体健康及通讯信号的接收产生影响。高压输变电设备导体表面对周围空气放电产生脉冲电磁噪声和由于绝缘子污秽或损坏导致的电晕放电，以及变电所内电闸开关开闭产生的电磁噪声等无线电干扰。变电所产生的干扰场可能会影响其周围环境中的无线通信、信息技术、医疗仪器及家用电器等设备的正常工作。由此，变电所对电磁环境的影响主要是电场（E）、磁场（H）和无线电干扰（RI）。变电所运行期间，主变压器处于持续工作状态，对电磁环境和声环境可能产生影响；在夏季高温情况下，为使变电所内保持合适的室温，将开启风机，风机可能对声环境产生影响；变电所内的值守人员的活动将产生少量生活污水，主要为洗涤废水和粪便污水，可能对水环境产生影响；其他如电容器、开关柜、高压母线及电缆等也可能对电磁辐射环境产生影响。根据以上分析，南昌福山110kV变电所运行期的污染源及其产生的主要污染物情况列于表4-2中。表4-2 运行期污染源及其产生的主要污染物一览表污染源名称数量所产生的主要污染物备注主变压器3台电场、磁场、噪声噪声水平65dBA高压母线电场、磁场、无线电干扰电容器62.7Mvar电场、磁场电缆110kV:3回10kV:30回电场、磁场开关柜20面无线电干扰风 机6台噪 声噪声水平55dBA值守人员7人COD、BOD5、SS以人均150L/d考虑。5. 运行期环境影响评价根据污染因素分析结果，南昌福山110kV变电所运行期主要评价其对电磁环境、声环境的影响。5.1 对电磁环境的影响5.1.1背景值测量及分析xx110kV变电所位于xx对面，该地段主要以居住、商业为主，是大型公共建筑集中的地方，流动人口较多，属人口稠密地区，环境敏度较高，因此，必须掌握变电所运行前周围环境的电磁辐射背景值，反映变电所建设前的电磁环境质量现状。为此，我中心于2004年6月25日对xx110kV变电所周围环境的电磁辐射背景值进行了现场测量。（1）监测仪器及监测布点无线电干扰测量使用北京无线电仪器二厂生产的RR2B干扰场强测量仪。主要测量变电所各侧围墙外20m处、变电所内，频率为1MHz时的无线电干扰值，作为无线电干扰场背景值评价依据。另外本评价对东侧围墙频率在0.15MHz、0.25MHz、0.5 MHz、 1.5MHz、3.0MHz、6.0 MHz、10MHz、15MHz、30MHz的无线电干扰值，以及该方位1m、2m、4m、8m、16m、32m、64m处频率在1MHz的无线电干扰值也进行了测量。电磁场强度的测量仪器为德国Narda Safety Test Solutions公司的EFA-300低频电磁辐射分析仪（量程为：电场， 1V/m316kV/m；磁场，40nT31.6mT），测量高度为离地1.5m。监测布点见附图2。（2）监测方法无线电干扰监测方法依照高压架空输电线变电站无线电干扰测量方法（GB73492002）中测量方法进行。电磁辐射监测方法依照辐射环境保护管理导则 电磁辐射监测仪器和方法（HJ/T10.2-1996）、500kV超高压送变电工程电磁辐射环境影响评价技术规范（HJ/T24-1998）进行。测量布点主要考虑所址区域及周围环境敏感区域，测量点位见附图2；无线电干扰测量结果见表51；电磁场强度测量结果见表52。表51 xx110kV变电所周围环境无线电干扰背景值测量结果点位代号点位描述测量频率（MHz）无线电干扰测量值（dB）R1 东侧围墙外1米1.024.80.3 2米1.025.60.4 4米1.027.50.2 8米1.028.10.4 16米1.027.90.4 32米1.028.20.7 64米1.027.10.4 20米0.1521.60.50.2524.70.20.528.40.31.029.20.61.523.90.43.020.30.56.019.50.31018.60.415153015R2南侧围墙外20米1.027.00.4R3北侧围墙外20米1.030.20.5R4变电所内1.025.60.4注：监测时间：2004年6月25日 天气：晴 环境温度2431 相对湿度：55%监测方法：高压架空输电线变电站无线电干扰测量方法（GB73492002）监测仪器：RR2B型干扰场强测量仪（北京无线电仪器二厂）测量高度：0.4m测量单位：xx由表51可见，xx110kV变电所未建设前，测量频率在1MHz时，变电所各侧围墙外20m处的无线电干扰背景值在25.630.2dB之间，变电所围墙外20m处无线电干扰背景值最大为北侧围墙外20m处（R3）30.2dB，低于国家规定的标准限值（1MHz时为41dB）。其它各测量位置频率在1MHz时无线电干扰背景值最大为东侧围墙32m处28.2dB，也低于国家规定的标准限值（1MHz时为41dB）。由R1点各测量频率数据可以看出，东侧围墙外20m处无线电干扰背景值随频率变化情况符合一般环境无线电干扰变化规律。无线电干扰背景值较小，均符合国家规定的标准限值要求。表52 xx110kV变电所工频电磁场背景值测量结果点位代号点 位 描 述EV/mHA/mH=A/mHA/m 备注Z1变电所内1#4.30.130.120.18Z2变电所内2#3.70.050.070.09Z3变电所大门7.20.090.060.10Z4东围墙外侧7.00.090.080.12Z5南围墙外侧2.40.070.060.09Z6西围墙外侧7.80.160.100.18Z7北围墙外侧8.00.170.130.21Z8省新华书店8.60.200.150.25Z9西面居民楼7.40.120.090.15Z10南面居民楼1#7.70.140.100.17Z11南面居民楼2#7.30.180.110.21Z12北面居民楼（平房）7.70.070.090.11Z13九九隆大酒店门边4.50.040.050.06Z14赣江宾馆3.20.070.050.09Z15八一大道3.60.120.140.18Z16xx汽车站大门8.40.100.120.16Z17xx汽车站候车室7.50.080.070.10Z18xx科技大市场7.70.060.070.09Z19xx市第二医院8.00.160.120.20Z20老福山立交桥5.30.040.040.06注：E为地面场强，H=为水平向感应磁场，H 为垂直向感应磁场 H为合成磁场强度监测时间：2004 年 6 月 25 日 天气：晴 天气：晴 环境温度2431 相对湿度：55% 监测方法：辐射环境保护管理导则 电磁辐射监测仪器和方法（HJ/T10.2-1996） 监测仪器：EFA-300电磁分析仪 测量高度：1.5m 监测单位：xx由表52可见，福山变电所所址区域及周围环境敏感区域的工频电磁场强度较小且分布均匀。其中工频电场强度背景值在2.48.6V/m之间，工频合成磁场强度背景值在0.060.25A/m之间，均远低于国家规定的标准限值（电场4kV/m，磁场80A/m），符合一般环境的电磁场强度分布规律。5.1.2类比监测及分析由于变电所内将安装数量较多的各类送、变电设备，各设备产生的电磁场会发生交错和叠加，本项目为新建项目，为了明确高压变电站在人口稠密区是否可能对居民生活质量及通讯设备等产生影响，本评价采用类比分析方法来对该项目运行期电磁环境进行预测、评价。类比设施为位于xx孺子路与系马桩路交叉口的西湖110kV变电所，电压等级为110kV/10kV二级，xx变电所和西湖变电所的主要电气设备参数见表53。表53 xx变电所和西湖变电所主要电气设备参数变电所名称福山变西湖变电气一次部分布置方式户内布置（全封闭）户内布置（半封闭）电压等级110kV/10kV二级110kV/10kV二级主变规模3台主变本期：240MVA、远期3台3台主变340MVA出线110kV出线3回、10kV出线30回110kV出线2回、10kV出线20回主变型号SZ10-40000 11581.25/10.5 SZ10接线组别YN，d11YN，d11接地消弧装置3套3套配电装置断路器SF6-126/3150A-40kA，隔离开
