会所泳池方案说明.doc

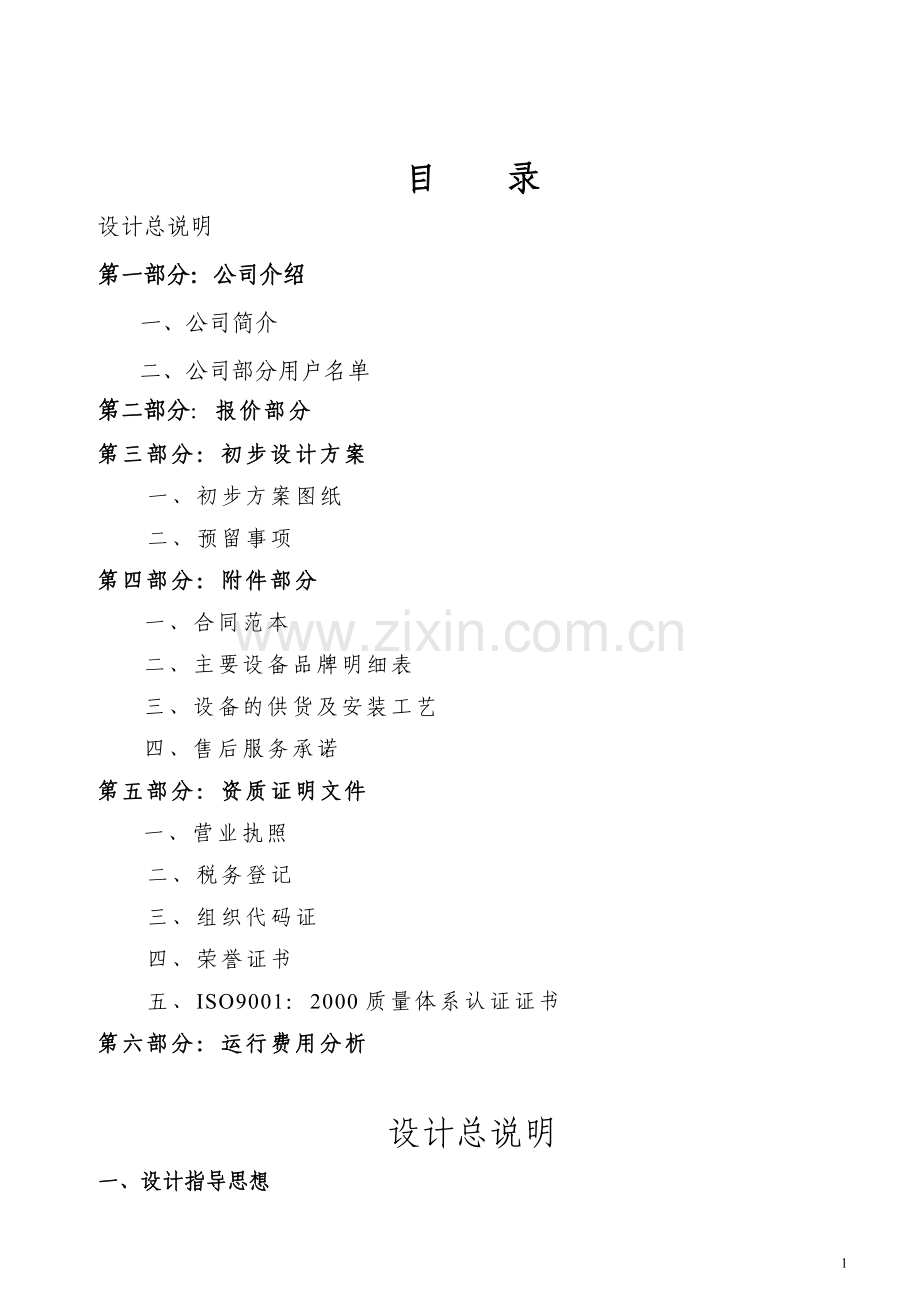

目 录
设计总说明
第一部分：公司介绍
一、公司简介
二、公司部分用户名单
第二部分：报价部分
第三部分：初步设计方案
一、初步方案图纸
二、预留事项
第四部分：附件部分
一、合同范本
二、主要设备品牌明细表
三、设备的供货及安装工艺
四、售后服务承诺
第五部分：资质证明文件
一、营业执照
二、税务登记
三、组织代码证
四、荣誉证书
五、ISO9001：2000质量体系认证证书
第六部分：运行费用分析

设计总说明
一、设计指导思想
石家庄荣泰会所工程为室内恒温泳池，此项目设计的要旨为：确保水质及空气质量，设备选用既要具备可靠性，同时节能、环保、维护方便。设计报价范围为：泳池水处理系统，臭氧消毒系统，恒温恒湿系统。
二、室内泳池设计方案说明：
（一）水处理系统:
根据室内泳池需一年四季运行的特点,针对该项目将来作为娱乐、休闲和健身的一个非常好的活动场所，所以我们设计逆流式循环，它的优点主要为：
1、过滤精度高，循环更彻底：砂缸过滤精度一般为２５微米以上，确保水质的洁净度高：
2、系统更完美，维护更简单：整个系统包括了循环，过滤净化，消毒氧化，水质平衡，恒温恒湿和系统监控六部分，每个部分都有独立的功能，通过有机的组合形成系统，对池水进行处理，使池水达到保持清洁，卫生和舒适的标准。
（二）室内泳池普遍存在的三大问题：
1、由于泳池水蒸发的特性，导致室内空气相对湿度过高，而潮湿的含氯空气，会导致建结构被腐蚀及装修的破坏：
2、泳池空间内潮湿的含氯空气，对邻近房间空气质量的影响：
3、室内泳池恒温的能耗过高，运行成本高昂。
（三）针对室内恒温泳池存在的上述问题，我们从以下几个方面进行设计，确保对以上问题的彻底解决：
1、室内恒温泳池，由于水面蒸发的原因，导致室内相对湿度过高，泳池空气中的含氯空气在遇冷时，容易疑结成水，对游泳池空间和临近空间的建筑结构造成腐蚀，所以我们选择爱克除湿设备，通过主机和合理的系统设计，可以确保室内空间的恒温、恒温和泳池恒温，确保空气质量，避免疑结水的产生。
2、机组本身防腐蚀：它通过以下措施，确保机组本身不被含氯空气的腐蚀，包括：将亚压缩机与主机的风系统独立，确保设备的心脏┉压缩机不被含氯的空气腐蚀：蒸发器和表冷器采用铜管铝　并喷涂特殊的防腐材料，确保不被腐蚀，机组外壳也采用了特殊的防腐喷涂处理等措施。
3、在系统设计上，爱克配备一个特殊的防疑结水装置，安装在外墙的最不利点，确保在任何不利的低温气候情况下，能够预防疑结水的形成，避免含氯疑结水对结构的腐蚀和装修的破坏，
4、为了避免泳池空间的含氯空气对邻近房间的影响，我们的系统设计，采用负压设计，将排风量控制在超过新风量的１０％左右，确保新鲜空气可以透过门窗和微细的缝隙进行泳池空间，而泳池空间的空气不会扩散至其它空间。
5、为了避免室内恒温泳池能耗过高，我们引进了国际上潮流的“节能环保”的泳池加热方式，放弃了浪费能源的加热方式┉┉锅炉，从而确保从长远的角度，室内恒温泳池一年四季开放，运行成本底，并且符合环保的精神┉能源再生系统：我们选用了爱克室内恒温泳池能源再生系统（设备Q-105 两台，单台机组功率仅63 KW）能耗极低.

单位名称：上海伯尔水务工程有限公司
日期：2011年3月4日

第一部分
企 业 简 介
上海伯尔水务工程有限公司始创于2004年 ，是国内首家综合创新型专业系统服务商，业务范围主要集中于以“水”为主题的各种运动休闲游泳池、景观水体艺术、水处理项目工程以及家居环境设施。所提供的服务主要为引进当今国际上最先进的，具有节能、环保、运行费用低等特点的高科技产品，进行有效的资源整合，达到最专业的系统集成，为客户提供完善的个性化解决方案，并进行产品的销售、安装及售后服务。
公司为了更好地服务于客户，真正体现“服务创造客户”服务理念。公司对于不断丰富的产品和不断扩大深化的专业领域，进行细分为四个事业部：

一、游泳池事业部：旨在营造心为水动，体验畅游愉悦；高技术配备，低成本运行。致力于为客户提供游泳池、桑拿、水疗（SPA）系统的规划设计、设备供应、安装调试、维修保养、经营管理等全方位服务。具体为机械过滤系统、化学消毒系统和恒温恒湿系统工程。
二、水环境事业部：旨在涤荡尘俗，抚慰心灵；动静自然，和谐为上。致力于为客户提供水环境系统的规划设计、设备供应、安装调试、维修保养等服务。具体为水景（景观水、鱼池、荷花池、瀑布、溪流、叠水、水幕、水艺小品等）、喷泉（普通喷泉、程控喷泉、大型音乐喷泉、水幕电影、特色喷泉——波光喷泉、跳泉、雾喷等）、喷灌系统。
三、水处理事业部：旨在回归大自然，节约水资源；优化水工艺，降低水成本。致力于为客户提供先进的专业的家用/商用中央水处理、中水、污水水处理系统的规划设计、设备供应、安装调试、维修保养、经营管理等全方位服务。
四、家居系统事业部：旨在尽享其成、品味人生；舒适健康、生态节能。致力于为客户提供最先进最环保家居系统的规划设计、设备供应、安装调试、维修保养、代客管理等服务。具体为：家庭中央空调/新风/吸尘系统、家庭中央净水/软水系统、家庭采暖/热水双循环系统、家庭泳池/水景观/户外家私等。

公司创业5年多来基于人本精神，依靠完善的人性化制度，吸引了一大批管理、设计、销售的优秀人才。20多名高学历工程技术人员及公司多年来通过自己培养的施工团队被视为公司最宝贵的财富和实现公司二五发展战略目标的基石。也是确保所有项目质量创优的保证。
公司凭借日渐雄厚的实力、卓越的产品、专业的规划设计、规范的安装调试、完善的售后服务体系，赢得了广大客户的普遍认可。也因此获得了行业厂商、主管及相关部门的认可并颁发了：如“亚士图中国授权经销证书” 、“芬尼克兹特约经销证书” 、“以色列艾格锡公司授权华东地区代理证书” 、“AAA级信用示范施工单位” 等证书；并于2008年通过ISO9001：2000认证。
公司全体员工本着“兢业、爱岗、团结、热情、务实、追求卓越、即刻行动”的企业精神。“以平凡创造卓越，造就别人成就自己，用今天把握未来，创造先机，发展无限”的经营理念。以更专业的技术、更丰富的产品和更用心的服务（3A服务），让客户无论何时、何地、以何种方式，都能从售前、售中到售后，享受五大保障（一个联系人、一个电话、一个供应商、一个整体解决方案、一个完善的服务体系），因为我们谨记：
服务创造价值！
上海伯尔水务工程有限公司
部分工程案例图片

1. 普陀山中学半标泳池

2. 开元名都华庭泳池

3. 深圳佳兆业珊瑚湾会所泳池

4. 中天·靖江城市花园会所泳池

5. 紫园别墅会所泳池

6. 莘闵荣顺会所泳池

7. 都华名苑会所泳池

8. 苏州太湖高尔夫山庄别墅泳池

9. 上海檀宫别墅泳池

10. 江阴黄嘉希尔顿五星级酒店泳池

11、浙江千岛湖度假村酒店会所泳池效果图

12、上海绿城高尔夫别墅会所泳池效果图

部 分 用 户 名 单
项目名称
项目内容
数量
备注
上海月光流域别墅
室外恒温泳池
水处理、臭氧消毒、热泵加热、冲浪、按摩系统
8套
完工
上海丽都别墅29号
室外恒温泳池
水处理系统
1套
完工
上海丽都别墅36号
室内恒温恒湿泳池
水处理、臭氧消毒、除湿热泵、SPA系统
1套
完工
太阳湖大花园别墅
室外恒温泳池
水处理、地暖系统
2套
完工
上海西郊名苑别915号
别墅恒温恒湿泳池
水处理、臭氧消毒、除湿热泵系统
1套
完工
上海西郊名苑别727号
别墅室内恒温泳池
水处理、德地氏锅炉、地暖系统
1套
完工
苏州中天房地产
靖江-城市花园会所泳池
水处理系统
1套
完工
上海永新花园二期半
豪宅泳池
水处理系统
1套
完工
上海永新花园二期半
豪宅水景
水处理、水景喷泉造景系统
1套
完工
苏州太湖高尔夫山庄别墅
样板房游泳池
水处理、跌水系统
3套
完工
上海愚园路老洋房
室外恒温泳池
水处理、中央净水/软水、热泵加热、跌水系统
2套
完工
上海白金瀚宫别墅地暖
德地氏锅炉、地暖、中央净水/软水系统
2套
完工
上海地通建设公司会所
水景水处理、桑拿系统
4套
完工
上海东郊华亭别墅
桑拿系统
1套
完工
上海南美水疗中心
水处理、臭氧消毒、SPA系统
1套
完工
上海皇品食品水景
水处理系统
1套
完工
上海富都花园13号
瑰嘟啦咪锅炉、地暖系统
1套
完工
上海名都新城43号
法罗力锅炉、地暖系统
1套
完工
上海宋庆龄幼儿园养鱼池
水处理、紫外线消毒系统
1套
完工
上海永新花园会所泳池
水处理、德地氏锅炉系统
1套
完工
上海绿州长岛花园会所泳池
水处理、德地氏锅炉系统
2套
完工
上海西郊花园别墅养鱼池
德国生化水处理系统
1套
完工
上海佘山银湖别墅会所泳池
水处理、法罗力锅炉系统
1套
完工
上海新浦江城别墅养鱼池
水处理系统
1套
完工
北京水映长滩别墅
室外恒温泳池
水处理、热泵加热、SPA系统
1套
完工
上海函合苑别墅
成品SPA、地暖、中央净水系统
1套
完工
上海经典茂名会所
恒温恒湿泳池
水处理、除湿、空气源热泵热水系统
1套
完中
上海凯欣豪园会所
恒温恒湿泳池
除湿热泵系统
1套
完工
上海越洋广场会所
恒温恒湿泳池
除湿热泵系统
1套
完工
上海云间绿大地别墅187号
养鱼池
水处理、德国OASE生化缸、紫外线消毒、雾喷系统
1套
完工
上海白金瀚宫149号别墅
室内游泳池
水处理系统
1套
完中
昆山淀山湖工厂会所
室内恒温泳池
水处理、法罗力锅炉、湿蒸系统
1套
完工
吴江嘉鸿花园水景喷泉
水处理、水景喷泉造景
1套
完工
上海都华名苑会所
壁挂机改造泳池
水处理系统
1套
完工
上海神飞集团上海总部水景
水处理水景喷泉造景
1套
完中
昆山中浙房地产
云湖御墅会所泳池
水处理、喷泉系统
1套
施工中
上海东源丽晶别墅
桑拿房
6套
完工
上海绿城玫瑰园别墅
桑拿房
1套
完工
上海名人世家别墅
桑拿房
1套
完工
上海棕榈泉别墅
桑拿房
1套
完工
上海华侨城置业总经办
桑拿房
1套
完工
上海圣特丽墅别墅
水处理、除湿热泵、地源热泵、地暖、中央水处理、桑拿系统
1套
施工中
上海檀宫别墅泳池
水处理、臭氧消毒、除湿热泵系统、干蒸湿蒸
1套
完工
上海中关村公寓会所
改造壁挂式泳池
水处理、热泵系统
1套
完工
上海首佳
长寿路苏提会所泳池改造
水处理、法罗力锅炉系统
1套
完工
上海紫园别墅泳池
水处理、德地氏锅炉系统
2套
完工
深圳佳兆业上海珊瑚湾雅园
别墅区会所室外景观泳池
水处理、喷泉系统
1套
完工
上海永龙房地产
晶苑室外泳池、养鱼池
水处理、生化系统
1套
完工
江阴黄嘉希尔顿酒店
1、2号楼泳池、水景、地暖
水处理、喷泉系统
2套
施工中
上海安亭路老洋房水景、鱼池
水处理、喷泉、生化系统
1套
完工
上海莘闵荣顺房地产
水源墅会所泳池
水处理、除湿热泵、锅炉、地暖系统
1套
施工中
深圳华侨城投资
上海欢乐谷水景
水处理、造景系统
1套
完工
上海佘山世茂别墅
水处理、水景、地暖系统
1套
完工
浙江千岛湖度假村酒店泳池、水景
水处理、除湿热泵、水源热泵、地暖、桑拿系统
1套
完工
上海白金府邸壁挂机改造泳池
水处理、法罗力锅炉加热、采暖系统
1套
完工
浙江舟山市教育局
普陀中学泳池
水处理、空气源热泵系统
1套
施工
准备中
上海地通建设（集团）有限公司
西郊尊邸2-3号别墅
泳池、桑拿、地暖、中央水处理
2套
施工中
上海无相别墅养鱼池
水处理、生化过滤、紫外线系统
1套
完工
无锡宝界山庄别墅
桑拿房
6套
完工
上海绿城玫瑰园118号别墅
水处理、恒温恒湿热泵、桑拿、地暖
1套
施工中
上海绿城玫瑰园116号别墅
水处理、除湿机、桑拿、地暖
1套
施工中
上海清花池温泉中心
水处理、SPA、桑拿、地暖
1套
施工中
上海绿城玫瑰园四期泳池、按摩池
水处理、SPA
13套
施工中
上海颐景园别墅一期会所泳池
水处理
1套
验收中
上海欧洲映象会所泳池、花园水景
水处理
1套
施工中
佳兆业江阴长泾水岸华府一期
泳池水处理、雨水收集系统
1套
施工中
佳兆业江阴水岸华府一期
泳池水处理、雨水收集系统
1套
施工中
。。。。。。。。。。。。

第二部分
石家庄荣泰地产会所
游泳池系统工程报价（另附）

69

第三部分
游泳池初步设计方案

一、水处理计算书
一、设计指导思想：
1. 本系统主要特点：
a. 本方案采用逆流式循环、全自动水质监控、全自动次氯酸钠溶液投加消毒系统，全自动运行；
b. 为节省投资，同时能满足夏季高峰使用，游泳池循环时间采用5小时；
c. 为减少维护费用、延长系统使用寿命，所有设备和管道接触池水的部分全部采用非金属防腐蚀材料。
2. 本设计贯彻执行国家现行的工程建设设计规范标准，即《建筑给水排水设计规范》(GBJ15-88) 和《游泳池给水排水设计规范》(CECS 14:2002)。　
3. 经本系统处理的水质应符合国家体委和国家卫生部门颁布的《人工游泳池水质卫生标准》的规定。
4. 本设计在贯彻执行国家现行的工程建设设计规范标准的同时，也充分吸收了国外的先进技术和先进经验，创造有机协调的成果。
二、水池基本参数：
序号
名称
水面面积 m2
保有水量 m3
1
游泳池
1100
1848
2
儿童池
69
41.4
3
温水池
28.5
22.8
4
高温池
18.75
15
5
冷水池
18.75
15

三、水池用水及循环量参数：
序号
名称
保有水量m3
充水量 m3/h
补水量 m3/h
泄水量 m3/h
循环周期 h
循环水量 m3/h
1
游泳池
1848
38.5
3.9
231
6
308
2
儿童池
41.4
20.7
0.09
82.8
1
44
3
温水池
22.8
22.8
0.05
45.6
1
24
4
高温池
15
15
0.03
30
1
16
5
冷水池
15
15
0.03
30
1
16
注：泳池充水量以在48小时内充满水池计算，儿童池2h,水疗池1h。
泳池泄水量以在8小时排空水池计算,儿童池0.5h,水疗池0.5h。
补水量以在24小时内按总水量的5%补充计算。(实际用水量会比较低)
计算循环水量时应将管道、设备、平衡水池内参与循环存水，约水池容积的5%考虑
四、水处理及给排水系统：
4.1 给排水系统：
　初次充水和补充水由楼宇给水管网供给，泄水排至雨水管网。
给水管道采用UPVC管，排水采用UPVC管。
有关参数如下：
序号
名称
充水量 m3/h
充水管径 mm
泄水量 m3/h
功能循环 m3/h
泄水管径 mm
循环水量 m3/h
进水管径 mm
回水管径 mm
1
游泳池
38.5
75
231
-
250
308
250
250
2
儿童池
20.7
63
82.8
30
90
44
90
90
3
温水池
22.8
50
45.6
120
160
24
63
160
4
高温池
15
50
30
55
110
16
63
110
5
冷水池
15
50
30
15
90
16
63
90
4.2 循环水处理系统：
4.2.1循环方式及配件：
泳池、儿童池循环方式为池底进水、溢流回水的逆流式循环，水疗池为池壁进水、泄水口回水的顺流式循环。水池的溢流回水经过处理，分别从池底进水口回到水池。进、回水口采用ABS标准产品，进水口布置在泳池的池底上，其流通速度应不超过2.0m/s；排水口则布置在水池最深处，流通速度应不超过1m/s，溢流口沿溢流槽中线均布。
序号
名称
进水口
溢水口
排水口
1
游泳池
DN40×170
DN50×78
300×300×8
2
儿童池
DN40×14
DN40×20
300×300×1
3
温水池
DN40×4
-
300×300×2
4
高温池
DN40×4
-
300×300×2
5
冷水池
DN40×4
-
300×300×1
4.2.2均衡水池：
为达到平衡水位，防止污染供水水源，循环系统应设置调节水池，调节水池内应设补水浮球阀，进水阀，平衡阀、放空阀及溢流口等。有关参数及估算如下：
序号
名称
水面面积 m2
保有水量 m3
循环水量 m3/h
循环调节水量 m3
平衡水量 m3
调节水池容积 m3
1
游泳池
1100
1760
308
26
50
76
2
儿童池
69
41.4
44
3.7
1.5
5.2
4.2.3 毛发过滤器：
主要功能为防止包括游客的头发等体积较大的杂物进入循环水泵，起保护水泵的作用。毛发过滤器应采用玻璃钢为本体，滤网为耐腐蚀性材料制成，而且必须开关方便，强度高，密封性能好，使用寿命长。游泳池专用水泵通常配套供应有毛发过滤器。
4.2.4 循环水泵：
循环水泵是循环系统的原动力，要求工作可靠，能长时间连续运转，流量随压力变化小。扬程应根据管道长短和走向调整，循环泵应该采用防腐材料，配套全封闭防水马达，保证能长时间稳定并安静地运行。
序号
名称
循环水量 m3/h
水泵流量 m3/h
水泵扬程 mH2O
用电功率 kw
吸水口径mm
数量
1
游泳池
308
110
18
11
110
4台一台备用
2
儿童池
44
25
16
2.2
63
2台
3
温水池
24
25
16
2.2
63
1台
4
高温池
16
18
15
1.5
63
1台
5
冷水池
16
18
15
1.5
63
1台
4.2.5 高速沙过滤器：
主要功能是去处20微米以上的悬浮物，降低池水浊度。
对每个过滤器来说，直径和过滤面积是不变的，其过滤精度主要取决于过滤流速。以前国内尚未引进国外的先进过滤器之前，都采用传统的低速过滤器。虽然过滤精度较高，但体积庞大，占地面积大，投资大，更适用于开式循环的净水系统。
根据我司多年从事游泳池项目建设的实际经验，我司在本初步设计中低于30米/小时的滤速选配过滤器。
序号
名称
循环水量 m3/h
计算过滤速度 m/h
计算过滤面积 m2
选用过滤面积 m2
选用过滤器直径m
选用过滤器数量
1
游泳池
308
30
10.3
11.4
2.2
3
2
儿童池
44
30
1.47
1.57
1000
2
3
温水池
24
30
0.8
0.8
1000
1
4
高温池
16
30
0.53
0.64
900
1
5
冷水池
16
30
0.53
0.64
900
1
4.2.6 消毒及水质平衡系统：
池水消毒采用次氯酸钠溶液投加的消毒系统，该系统包括次氯酸钠投加系统、余氯监控系统；水质平衡系统包括PH仪和加酸系统。这是整个循环系统中对水质影响最大的部分。
a)全自动消毒剂溶液压力加药消毒系统：
次氯酸钠是比较安全有效的含氯消毒剂，次氯酸钠加药系统应包括加药计量泵和余氯浓度监控仪（见水质监控仪）。该系统应具备自动根据池水的余氯浓度调节加氯量。
加药泵采用德国普罗名特 公司的conco339ppi系列大型商用机械式膜片计量泵，单台加药量分别为：39L/h，该泵采用聚丙烯铸模泵头，氟橡胶密封圈，陶瓷球阀，Teflon膜片，工作十分可靠。药桶采用国产聚丙烯压制成。
序号
名称
水面面积 m2
保有水量m3
循环水量m3/h
有效氯投加量g/h
溶液投加量l/h
设备投加量l/h
1
游泳池
1100
1760
308
39
39
39×3
加药量为：1-5mg/L，药剂浓度: 1-3%。

b) PH平衡系统：
水的酸碱平衡对消毒剂的功效，水的腐蚀性，和刺激性都有很大的影响。建议每个系统都应配备一套调节池水酸碱度的系统来测定池水的酸碱度并使其保持在最佳值。该系统由PH仪（见水质监控仪）和加药计量泵组成。加药泵采用普罗名特公司的conco339ppi机械式膜片计量泵，单台加药量：39L/h，该泵采用聚丙烯铸模泵头，氟橡胶密封圈，陶瓷球阀，Teflon膜片，工作十分可靠。药桶采用国产聚丙烯压制成。
c) 水质监控仪：
作为全自动消毒和酸碱平衡系统的控制核心，水质监控仪负责连续检测水的余氯量和酸碱度，并控制消毒系统和PH平衡系统的工作，以保证池水的水质始终在设定的范围内。我公司选用Blue-I 可编程全自动水质监控仪，该设备采用数字化微处理技术，防水设计，固化记忆，输入/输出220V/50HZ，可同时测定并显示PH(酸碱度), ORP(氧化还原电势)。性能如下表：

PH
ORP
测量范围
0.00~14.00pH
-1000~+1000mv
解析度
0.01
1mv
控制精度
±0.01
±5.0mv
投加方式
开关式
开关式
投加模式
自动/停止
自动/停止
设置模式
设定/校正
设定/校正
记录输出
4~20mv或0~20mv
4~20mv或0~20mv
适用环境
-10~50℃
-10~50℃

五. 水下照明设备：
水下灯采用12V安全低压灯，变压器应为水下灯专用设备，应有漏电或触电保护，并有效接地。
六．加热恒温系统
泳池加热恒温系统采用不锈钢汽-水热板式换热器，按照水温27度，空气温度为28度，初始温度10度，升温时间为48小时。
为了减小池水的温度波动，恒温控制系统应采用电子比例式恒温器，通过电动温控阀门控制热媒流量。
1）初次加热功率：
计算公式：Q=V×1000×a×(T2-T1)÷T÷860
泳池名称
游泳池
V：水池容积m3
1760
T1：初始温度℃
5
T2：使用温度℃
27
系数a：
1.05
T：加热时间h
48
计算结果 Q：初加热功率KW
1349
2）维持泳池恒温所需功率（详见除湿系统方案）
为了减小池水的温度波动，恒温控制系统应采用电子比例式恒温器，通过电动温控阀门控制热媒流量。
七. 电器控制系统：
为保证系统的正常工作，各种设备的相互协调，电控系统必须采取各种保护措施，防止“误操作”或因个别设备缺陷破坏系统中的其他设备，所有电器系统均必须有防潮措施。

以下是泳池动力系统的用电负荷表

二、除湿热泵系统方案
一、设计要求及依据：
1、项目描述及要求
本项目位于河北省，河北省四季分明,夏热多雨，秋爽冬寒，春短干旱多风。1月平均气温0℃、最低气温-4℃，7月平均温度35℃、最高气温39℃。室内游泳池面积1100平方米，水体积1760立方米，设计水温为27℃，儿童池面积69平方米，水体积41.4立方米，设计水温为28℃，温水池面积,28.5平方米，水体积22.5立方米，设计水温为35℃，高温池面积,18.75平方米，水体积15立方米，设计水温为42℃，冷水池面积,18.75平方米，水体积15立方米，设计水温为5℃.室内空间约16305立方米，管内空气温度为28℃，相对湿度为60%.此游泳池，夏天不需要加热30天，开放时间需要对室内空气除湿，保证室内空气质量，保护人的健康，没有冷凝水破坏装饰，毁坏建筑物等，同时要求游泳场馆设备安全可靠、高效经济、操作简便，运行可靠，运行费用低。值得注意的是，只要将游泳池室内的空气温度保持得高于池水温度，就可降低池水的蒸发速度。如果放任气温下降得低于池水温度，那么就会大大增加蒸发损耗及保持需要的室内状态所需要的能源。
2、设计依据及原则：
甲方提供的相关图纸资料
《游泳池和水上游乐池给排水设计规程》（CECS14：02）
《建筑给水排水设计规范》（GB50015-2003）
《人工游泳池水质卫生标准》（GB9667-1996）
《采暖通风与空气调节设计规范》（GB50019-2003）
《通风与空调工程施工及验收规范》（GB50243-2001）
《水泵隔振技术规范》（CECS59-1994）
《压缩机，风机，泵安装工程施工及验收规范》（GB 50275--1998）
二、室内游泳池空间、池水除湿加热恒温系统：
1、一般室内泳池工程中容易存在的问题:
对于室内泳池，日常能源消耗主要是空调和池水加热制冷所消耗的费用，因此选择合适的空调和池水加热系统非常重要。针对于泳池区空调和水加热部分的设计建设，一般普通项目往往存在能源费用高、冬季玻璃起雾结露、装饰被腐蚀、氯味充满各处等等情况，下面我们将存在的问题一一剖析：
(1)、设计系统是单独分散的
一般设计是暖通风专业负责区域空调设计，能满足夏天制冷、冬季制热的要求。 给排水专业池水加热一般采用燃气热水炉加热水，然后经过板式换热器进行循环水热交换，或者采用电加热，也能满足池水加热。但由于暖通和给排水两专业的割裂，不能使能源深刻综合利用，一方面空调的大量热量浪费，而另一方面池水又要热量来加热。
(2)、除湿问题突出
空调设计除了空调温度的调节，另一项是湿度的调节。泳池区是高湿环境，易造成细菌、霉菌、病毒的大量繁殖，破坏空气质素，破坏装饰。夏季由于是空气制冷过程，湿度基本还可以得到控制；但到了春秋冬季，没有除湿过程，湿度无法控制，因此说泳池区空调设计首先是除湿的设计。
(3)、氯味充满空间，腐蚀性强
普通空调设计采用集中通风回风形式或空调主机+风机盘管形式。由于泳池区既有水的大量蒸发，又有氯气挥发，使空气中水蒸气含量、氯含量提高，增加空气的腐蚀性和空气对空调主机或风机盘管的腐蚀，提高了设计新风量。
(4)、操作较困难
由于泳池区存在着空调除湿和各种池水温度的控制，分散的系统处于动态的工作状态中，操作困难，造成能源的浪费是很正常的。
（5）、安全性问题
采用燃气作为加热池水的能源，多安全性的考虑是必须的；而电加热能耗又太大，需考虑电力增容。
在本项目中，我们推荐采用泳池专用除湿热泵加热的方式。
2、除湿热泵系统简介：
（1）、泳池状况分析及解决方法：
泳池池水的热损失主要为池水表面蒸发损失，约占总损失的85％；其它如水表面、池底池壁、管道设备等传导热损只占总热损的15％左右。池水表面蒸发，造成泳池区空气湿度变大，如不及时除湿以控制合适的湿度，天花板、墙壁玻璃面上会凝结水滴，造成严重的腐蚀室内装潢和人体感觉不舒适。常规的除湿方式既是外排暖湿空气，补进室外干燥空气并将其加热至室温。由此可见，常规“加热＋空调”方式，能源损失很大，一方面需补充热量加热泳池水，另一方面又需补充热量加热空气，运行能耗费用较高。
针对以上普遍存在的问题，我司提出以下系统解决方案：
1）.能耗过高的对策:
加热设备采用爱克除湿能源再生系统，在春、夏、秋三季完全可以利用回收的游泳池表面蒸发的水蒸汽免费进行加热，只是在初次加热或冬季寒冷季节才需要利用辅助热源进行部分热量的补充。
2）.潮湿的含氯空气对结构、装修腐蚀的对策：
室内恒温泳池，由于水面蒸发的原因，导致室内相对湿度过高，泳池空气中的含氯空气在遇冷时，容易凝结成水，对游泳池空间和临近空间的建筑结构造成腐蚀，所以我们选择爱克除湿设备，通过主机和合理的系统设计，可以确保室内空间的恒温、恒湿和泳池恒温，确保空气质量，避免凝结水的产生。
①.设备通过全自动控制，精确控制室内相对湿度在65%±2%，确保室内不会因为相对湿度过高而导致结构腐蚀和装修破坏；
②.机组本身防腐蚀：通过以下措施，确保机组本身不被含氯空气的腐蚀，包括：
a.将压缩机与主机的风系统独立，确保设备的心脏-----压缩机不被含氯的空气腐蚀；
b.蒸发器和表冷器采用铜管铝鳍并喷涂特殊的防腐材料，确保不被腐蚀；
c.机组外壳也采用了特殊的防腐喷涂处理等措施。
③.为了避免泳池空间的含氯空气对邻近房间的影响，我们的系统设计，采用负压设计，将排风量控制在超过新风量的10%左右，确保新鲜空气可以透过门窗和微细的缝隙进入泳池空间，而泳池空间的空气不会扩散至其它房间。
3）.凝结水（结露）现象的对策：
在系统设计上，爱克除湿设备配备一个特殊的防凝结水装置，安装在外墙的最不利点，利用温度感应包，确保在任何不利的低温气候情况下，能够预防凝结水的形成，避免含氯凝结水对结构的腐蚀和装修的破坏。
（2）爱克热泵的工作原理：
设备的风机从游泳池室内抽入温暖潮湿的空气。该空气流经蒸发器（除湿机）盘管，将热能传递给冷液态制冷剂。这种能量交换可使空气温度降至其露点以下，在蒸发器盘管上形成结露。形成的水分流入设备的承液盘中。液态制冷剂流过蒸发器之后就变为一种低温低压的气态制冷剂。
低温气态制冷剂然后进入设备的压缩机，经压缩变为高温气态。在进入压缩机期间，制冷剂吸收了用于操作压缩的能量。这种高湿气态制冷剂要么流过空气再加热盘管（冷凝器）、池水冷凝器，要么流过任选空调冷凝器，可以是风冷式，也可以是水冷式。需要空气加热时使用再加热盘管。制冷剂与来自蒸发器的较冷的经过除湿的气流进行能量交换。这可使气流温度升高后达到加热目的。如果池水需要加热，制冷剂就流入池水冷凝器，将能量施加给进入的池水。在给池水加热的同时，制冷剂也冷凝成温暖的液态。如果需要进行空气冷却，制冷剂就绕过再加热盘管和池水冷凝器流向辅助风冷式冷凝器，让来自蒸发器的冷空气向室内游泳池提供空间冷却。
爱克除湿设备工作原理图

热泵加热能力=消耗的电能+从环境中吸收的热量
（3）除湿、空调、池水加热方式的选择
室内恒温泳池的池水加热、除湿、空调系统，常规方式：采用“池水加热”+“空调”两个相对独立的子系统，通过人工调节，促使两者达到工况平衡；通过需配置热水锅炉、换热器、循环水泵、空调机组、空气除湿装置等一系列设备。仅从技术而言，由于“池水加热”和“空调”相对独立，靠人工调节其平衡，则操作管理及技术要求很高，需配备熟练的专业技工；同时，要保证泳池四季恒温，两个子系统的运行工况始终处于动态变化状况，靠人工调节平衡，可操作性较差。
本方案推荐采用室内泳池专用的、集“除湿、通风、恒温”三功能合一体的爱克除湿热泵，取代常规方式所需的热水锅炉、换热器、循环水泵、空调机组、空气除湿器等设备。
（4）、室内空气分配
所有的爱克除湿设备都可进行连续空气再循环，用良好的空气分配系统提高游泳池状态的均匀性。为了按要求去除潮湿，保持控制的状态，室内游泳池就必须保证充分的空气流动和风量分配。设备必须抽走池区的潮湿空气，经过除湿后再放回来。供风必须分布到易凝结的地方（窗户，外墙，支承钢梁，天窗等）。
（5）、风道
合理的气流组织才能避免结露的发生，所以风道系统的设计至关重要。经过除湿之后，干风即被返回室内。我司提供专业的风管组织设计，供风的分配可用一条管道在地面高度或以上绕室内一周进行分配，将气流导向易于出现冷凝的外墙壁，窗户或其他表面，或从中心部位喷向易于出现冷凝的表面。请参见下面的原理图。并保证供、回风之间不能出现短路，这样会造成高湿度层和气囊。
通过公司多年承接工程案例的运行证明，供风口与回风口相互斜对角安置可使设备在室内游泳池内最有效的工作。所有的管道布置都应采用公认的惯例。回风管与设备之间可采用短的软橡胶或帆布柔性连接，以消除管道的振动传递。

方案图纸

三、 泳池除湿系统设备选型：

A、设计条件
室外设计参数：
夏季空调干球温度：30.4℃ 湿球温度：28.2℃
冬季空调干球温度：-4℃ 相对湿度：75%
室内设计参数：
室内空调干球温度：28℃ 相对湿度：60%
游泳池及游泳馆有关参数
游泳池：
游泳池水面积1100m2， 游泳池水体积1760m3，
游泳池池水恒温温度：27℃

游泳馆室内空间尺寸（面积×高）：1100×6.9=7590m3

B、设计计算
由于泳池水体积较大，加上设备的特性，一般选择在春季安排换水、初次加热。这样有利于减小辅助加热器的功率，减小整个工程的配电量。
1、能耗计算：
每天维持游泳池恒温所需热量：362KW
2、新风量计算：
夏季由于游泳人数多，水面的蒸发量较大，可以根据欧盟采暖、制冷、空调工程师协会推荐按泳池面积＋湿区面积每平方面积2.5 l/s。冬季游泳人数相对较少，需求新风量也较少，为了节约能源，可以只按游泳池水面面积每平米2.5 l/s计算。
夏季新风量：
泳池面积＋湿区面积为1404m2。
泳池夏季室内新风量＝1404m2×2.5 l/s =3510 l/s =12636m3/h
泳池水面面积1100m2。
冬季新风量：
冬季室内新风量＝1100m2×2.5 l/s =2750l/s =9900m3/h
室内夏季最小新风量为12636m3/h，冬季室内最小新风量为9900m3/h

3、泳池的蒸发量计算：
Lw ＝0.0075（0.0152va＋0.0178）（Pw－Pi）Fw
＝0.0075（0.0152×0.1m/s+0.0178）(37.78-25.2)×102×963
＝200kg/h
上式：Lw－从池水面产生的水蒸气量（kg/h）；
va－游泳池水面上的风速（m/s）；
Pw－水表面温度F的饱和空气水蒸气分压（Pa）；
Pi－室内空气的饱和水蒸汽分压力（Pa）；
Fw－游泳池水面的面积（m2）；
平均人流量60人，
人体散湿负荷：Lw 人=0.15 kg/h×60人=9kg/h
游泳池内最大湿负荷＝200+9=209kg/h

游泳池内达到60%左右湿度时平均除湿量为209kg/h

C 设备选型
综上：选用二台 爱克 Q-105 设备能够满足泳池要求！
其平均除湿量为210kg/h满足209kg/h要求；回收热量能够给池水热量为360kw
