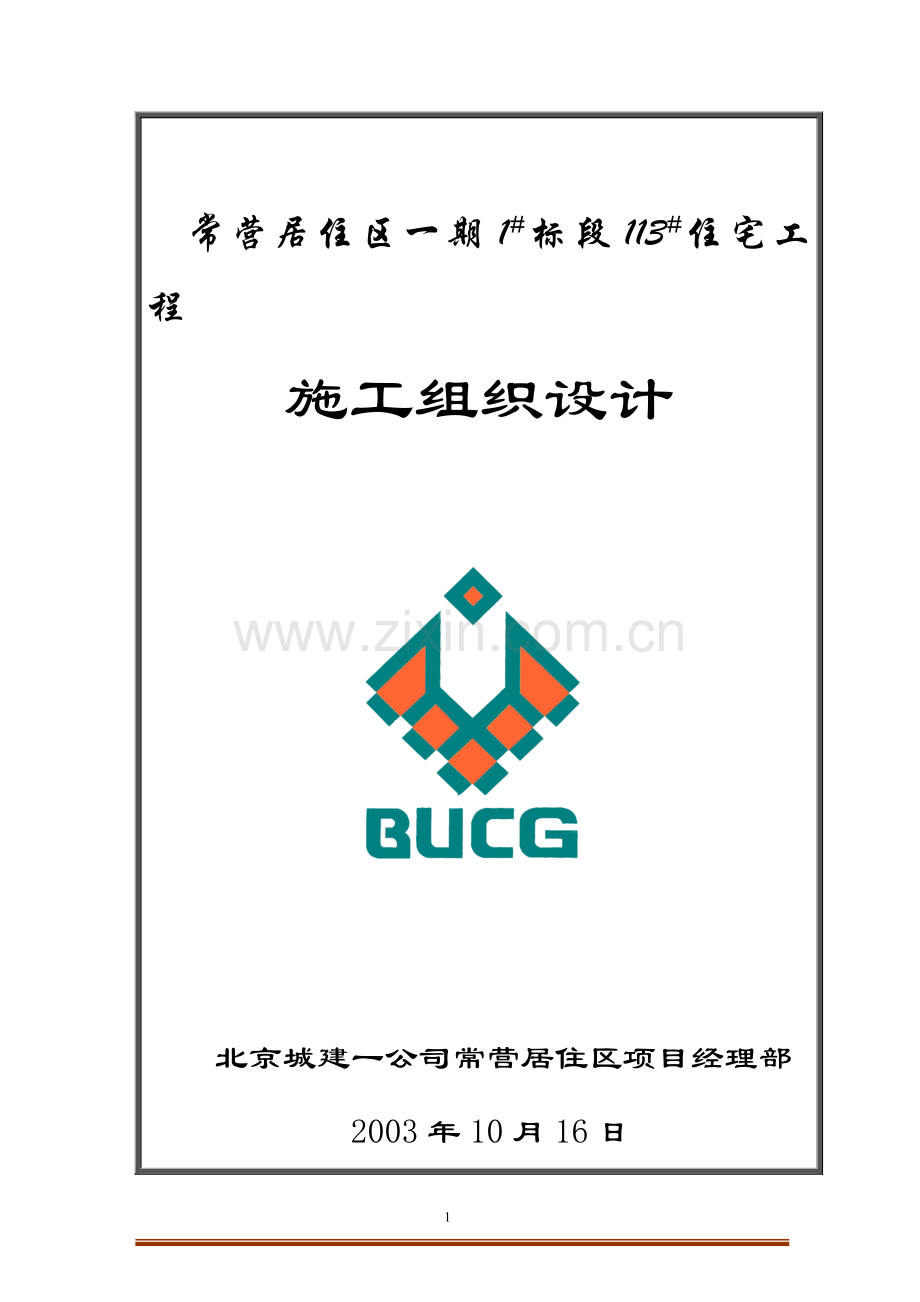

113#住宅方案.doc

常营居住区一期1#标段113#住宅工程
施工组织设计

北京城建一公司常营居住区项目经理部
2003年10月16日

常营居住区一期1#标段113#住宅工程
施工组织设计

编 制 人：
审 核 人：
审 批 人：
编制单位：北京城建一公司常营居住区项目经理部
编制时间：2003年10月16日

20

北京城建一公司天鸿工程项目经理部 常营居住区1 #标段113#楼施工组织设计

目 录
1、编制依据 8
1.1合同 8
1.2工程施工图纸 8
1.3工程应用的主要规范、规程 8
1.4工程应用的主要图集 9
1.5工程应用的主要标准 10
1.6工程应用的主要法规 10
1.7其他文件 11
2.工程概况 12
2．1总体简介 12
2．2建筑设计简介： 12
2．2．1主要建筑参数： 12
2．2．2主要建筑做法 12
2．2．3结构概况： 13
2.3专业设计简介： 14
2.3.1给排水系统 14
2.3.2、暖通、空调系统 14
2.3.3、电气系统 15
2．4各项经济技术指标 16
2．5工程典型平剖面图 17
2．5．1标准层平面图（另附） 17
2．5．2典型立面图 （另附） 17
2．5．3典型剖面图 （另附） 17
2．6工程特点与施工难点 17
3．施工部署 17
3．1施工部署原则 17
3．1．1施工总体部署 17
3.1.2施工控制流程 18
3.2 施工进度计划及保证措施 19
3.2.1施工总体进度计划 19
3．3施工组织 20
3．3．1外施作业人员 20
3．4施工任务划分 20
3．4．1总包合同范围 20
3．4．2业主自行组织施工的范围 21
3．4．3总包单位与业主分包单位的关系 21
3．4．4施工流水段的划分 22
3．5施工进度计划 22
3．5．1遵循的原则： 22
3．5．2土建结构进度计划要求： 23
3．5．3装修阶段施工进度计划： 23
3．5．4主要周转材料计划 23
3．6大型机械设备的选择 24
3．7主要劳动力计划 25
3．8主要项目的工程量 25
4．施工准备 26
4．1现场施工准备 26
4．1．1现场临时供水、供电、消防 26
4．2施工技术准备 28
4．2．1分项施工方案的编制计划 28
4．2．2施工试验工作计划 29
4．2．3监视、测量装置配备计划 30
4．3施工现场平面图 32
4．3．1基础阶段施工平面图(附图) 32
4．3．2主体结构阶段施工平面图(附图) 32
4．3．3装修阶段施工平面图(附图) 32
5．主要分部、分项施工方案 32
5．1测量方案 32
5.1.1施工测量总体部署 32
5.1.2施工测量步骤和方法 33
5．2土方开挖方案 36
5．3混凝土施工方案 37
5.3.1、工程概况 37
5.3.2、施工工艺 38
5.3.3、质量控制 42
5.3.4、混凝土工程质量通病及防治 43
5．4钢筋方案 43
5.4.1钢筋放样及加工 44
5.4.2、钢筋连接方式 46
5.4.3钢筋的连接 46
5.4.4钢筋保护层厚度及控制 47
5.4.5钢筋位置的控制 48
5.4.6水电埋管、盒施工配合 48
5.4.7钢筋施工的质量控制点： 48
5．5模板方案 50
5.5.1施工部署 50
5.5.2模板选用 50
5.5.3、模板设计方案 50
5.5.4、模板质量控制措施 53
5．6砌体结构施工方案 54
5.6.1陶粒墙与结构墙柱连接 54
5.6.2砌块与门窗口连接 54
5.6.3砌块与楼板（或梁底）的连接 55
5.6.4墙体砌筑要点 55
5．7装饰装修施工方案 56
5．7．1施工部署及准备 56
5.7.2楼地面工程 57
5．7．3门窗工程： 59
5．7．4内墙及顶棚饰面工程： 59
5．7．5隔墙工程： 60
5．7．6外墙装饰工程： 60
5．7．7外墙保温工程： 61
5．7．8屋面工程： 62
5．7．9成品保护措施 63
5．8垂直运输方案 64
5．8．1塔吊安装方案 64
5．8．2外用提升架安装方案 64
5．9架子方案 65
5．10季节性施工方案 65
5．10．1雨期施工方案 66
5．10．2冬期施工方案 68
6．安全保证措施 70
6．1现场临设安全防护措施 70
6．2土方开挖安全防护措施 70
6．3模板施工安全防护措施 70
6．4钢筋施工安全防护措施 73
6．5混凝土施工安全防护措施 73
6．6脚手架安全防护措施 74
6．7塔吊、提升架安全防护措施 74
6．8受料平台安全防护措施 75
6．9装修安全防护措施 76
7．项目质量计划 78
7．１工程质量目标 78
7．2、质量保证体系 81
7．2．1、质量管理（创优）领导小组 81
7．2．2、质量保证体系网络图（附后） 82
7．2．3、质量策划及资源配置 82
7．2．4、质量保证措施 82
8．文明工地管理 87
8．1现场材料管理措施 87
8．1．1现场材料管理领导小组 87
8．1．2现场材料存放管理： 87
8．1．3水泥存放 88
8．1．4氧气、乙炔存放 88
8．1．5木制品存放 89
8．1．6易燃易爆物品的存放： 89
8．1．7贵重物品存放 89
8．1．8包装容器 89
8．1．9剩余材料存放 89
8．1．10大模板清理 89
8．1．11垃圾回收 90
8．1．12材料存放 90
8．1．13现场材料的标识 90
8．1．14内业资料 90
8．1．16降低成本措施 91
8、1、17节约三材措施 93
9．建筑安装工程方案 95
10.附图 96

常营一期1#标段113#楼工程施工组织设计
1、编制依据
1.1合同
合同名称
合同范围
合同编号
签订日期

建设工程施工合同
土建、装饰、电气、给排水、通风空调、采暖

03-1961

2003.9.23
1.2工程施工图纸
图纸类别
图纸名称
出图日期
建筑
常营居住区一期113#建施
2003.9
结构
常营居住区一期113#结施
2003.9
设备
常营居住区一期113#设施
2003.9
电气
常营居住区一期113#电施
2003.9

1.3工程应用的主要规范、规程
序号
类别
规范、规程名称
编号
1
国家
地下工程防水技术规范
GB 50108-2001
1
国家
地下防水工程质量验收规范
GB 50208-2002
2
国家
混凝土结构工程施工及验收规范
GB 50204-2002
3
国家
建筑地基基础工程施工质量验收规范
GB 50202-2002
4
国家
建筑地面工程施工质量验收规范
GB 50209-2002
5
国家
建筑装饰装修工程质量验收规范
GB 50210-2002
6
国家
混凝土强度检验评定标准
GBJ107-87
7
国家
住宅装饰装修工程施工规范
GB 50327-2002
8
国家
工程测量规范
GB 50026-93
9
国家
砌体工程施工及验收规范
GB 50203-2002
10
国家
屋面工程质量验收规范
GB 50207-2002
11
国家
给水排水管道工程施工及验收规范
GB 50268-98
12
国家
建筑电气安装工程施工质量及验收规范
GB 50303-2002
13
国家
采暖与卫生工程及验收规范
GBJ 242-82

14

国家
电气装置安装工程施工及验收规范
GB 50254-96
GB 50257-96
GB 50258-96
GBJ 232-82
15
国家
建筑工程施工现场供用电安全规范
GB 50194-93
16
国家
建筑设计防火规范
GBJ16－87
17
国家
民用建筑工程室内环境污染控制规程
GB 50325－2001
18
行业
钢筋焊接及验收规范
JGJ 18-96
19
行业
带肋钢筋套筒挤压连接技术规程
JGJ 08-96
20
行业
混凝土泵送施工技术规程
JGJ/T 10-95
21
行业
建筑工程冬期施工规程
JGJ 104-97
22
行业
施工现场临时用电安全技术规范
JGJ 46－88
23
地方
建设工程监理规程
DBJ 01-41-2002
24
地方
建筑安装工程资料管理规程
DBJ 01-51-2003
25
地方
建筑安装分项工程施工工艺规程
DBJ 01-26-96
1.4工程应用的主要图集
主要图集
序号
类别
图集名称
编号
1
国家
混凝土结构施工图平面整体表示方法
制图规则和构造详图
03G101
2
国家
建筑物抗震构造详图
97G329
3
国家
建筑电气安装工程图集
92SD56
4
地方
建筑构造通用图集
88J-X
5
地方
框架结构填充空心砌块构造图集
京94SJ19
6
地方
建筑电气通用图集
92DQ
7
地方
建筑设备安装通用图集
91SB
1.5工程应用的主要标准
主要标准
序号
类别
标准名称
编号
1
国家
建筑安装工程质量检验评定统一标准
GB50300-2001
2
国家
建筑工程质量检验评定标准
GBJ 301-88
3
国家
建筑采暖、卫生与煤气工程质量检验评定
标准
GBJ 302-88
6
国家
建筑电气安装分项工程施工工艺标准

7
国家
钢筋混凝土用热轧带肋钢筋
GB1499-91
8
国家
钢筋混凝土用热轧光圆钢筋
GB13013-91
9
国家
钢筋混凝土用热轧圆盘条
GB/T701-97
10
行业
建筑施工安全检查标准
JGJ 95-99
11
地方
北京市建设工程施工现场现场管理基本标准
京建施【1991】125号
1.6工程应用的主要法规
主要法规
序号
类别
法规名称
编号
1
国家
建筑法

2
国家
环境保护法

3
国家
房屋建筑工程和市政基础设施工程实行见证取样和送检的规定
建【2000】211号
4
地方
关于转发建设部《房屋建筑工程和市政基础设施工程实行见证取样和送检的规定》的通知
京建质【2000】578
5
地方
关于印发“预防混凝土工程碱集料反应技术管理规定《试行》”的通知
京建科【1999】230号
6
地方
关于印发《北京建设工程施工试验实行有见证取样和送检制度的暂行规定》的通知
京建法【1997】172号
7
地方
关于《北京市建设工程施工试验实行有见证取样和送检制度的暂行规定》的补充通知
京建法【1998】50号
1.7其他文件
序号
类别
名称
编号
1
国家
关于建筑业进一步推广应用10项新技术的通知
建【1998】200号
2
企业
质量、环境、职业安全健康管理手册和程序文件

3

地质勘察资料

4

图纸会审记录
结、建、水、电

2.工程概况
2．1总体简介
序号
项目
内容
1
工程名称
常营居住区一期工程1＃标段113#住宅楼工程
2
工程地址
北京朝阳区常营乡
3
建设单位
北京天鸿房地产开发有限公司
4
设计单位
北京维拓时代建筑设计有限公司
5
监理单位
北京赛瑞斯建设工程监理有限公司
6
质量监督单位
北京朝阳区质量监督站
7
施工总承包单位
北京城建一建设工程有限公司
8
施工主要分包单位
北京城建一公司水电分公司
9
资金来源
甲方自筹
10
合同承包范围
土建、装饰、电气、给排水、采暖
11
结算方式
支票支付
12
合同工期
341日
13
合同质量目标
优良
2．2建筑设计简介：
建筑设计概况

2．2．1主要建筑参数：
建筑面积
(地上/地下)m2
建筑层数
(地上/地下)
标准层高m
建筑檐
高m
室内外设计高差m
2723.4
6/0
3.0
18.8
0.30
2．2．2主要建筑做法
部 位
主 要 建 筑 做 法
顶 棚
墙 面
楼 地 面
居室，起居室，走道
水性耐擦洗涂料顶棚
水性耐擦洗涂料墙面
低温热水地板辐射采暖楼地面(予留40mm装修做法)
厨房
水性耐擦洗涂料顶棚
釉面砖墙面
铺地砖楼地面
卫生间，洗衣间
铝塑板吊顶
釉面砖墙面
铺地砖楼地面
首层门厅
纸面石膏板吊顶
釉面砖墙面
花岗石楼地面
楼梯间
水性耐擦洗涂料顶棚
水性耐擦洗涂料墙面
铺地砖楼地面
屋面工程
1) 160厚憎水珍珠岩保温层；
2) 页岩陶粒找坡层
3) 4MM厚聚氨脂改性沥青卷材；
4) 豆石保护层
5) 予制板架空层
卫生间防水
1.2MM丙烯酸防水涂料。
外墙面
1) 50厚聚苯板粘贴外墙外保温；
2）外墙弹性涂料；
3)首层外贴石材。
门 窗
外门窗为静电粉末喷涂铝合金窗；户门：四防门，楼梯间为防火门。

2．2．3结构概况：
部 位
主 要 概 况
地基基础
天然地基，持力层粉质粘土、重粉质粘层，承载力fka=160Kpa. 第一层上层滞水水位在23.15m～26.63m处（埋深1.2～4.7m），第二层地下潜水水位在19.02m～22.84m处（埋深4.30～8.40m），第三层地下潜水水位在16.29m～17.58m处（埋深9.75～10.70m）正负零标高位29.50，基础埋深为-2.9。
基础形式
混凝土条形基础。
主体结构
剪力墙结构，抗震等级二级。
二次结构
150、90厚陶粒混凝土空心砌块和加气混凝土砌块、增强水泥条板墙。
钢筋保护层厚度(mm)
基础迎水面为40mm,其余为30mm，地面以上墙、板为15 mm，梁为25mm，柱为15mm。
钢筋连接方式
绑扎搭接连接。
主要材料
钢 筋
HPB235,HRB335,HRB400。
混凝土
垫层C10；基础底板、一层墙体、暗柱C30；其他为C25。
2.3专业设计简介：
2.3.1给排水系统
本工程设计的项目有给水系统、采暖系统、排水系统，消火拴系统。
1、给水系统：供水利用市政管网压力直接供水，市政管网压力＞0.18MPa。给水分户IC卡水表均设于各户厨房内。
2、排水系统：雨水为内排水系统，埋地排至室外管线。
3、中水系统：中水系统利用小区中水管网直接供卫生间冲厕，管网压力＞0.18MPa，每户设IC卡水表1块。
4、热水系统：活热水接自小区锅炉房，供水温度55℃。
2.3.2、暖通、空调系统
（1）采暖系统
本工程为多层住宅，地上六层住宅，供热传媒为55℃/45℃热水，由锅炉房提供，卫生间采用钢制翅片，挂装加罩，其它房间均为地板低温采暖。采暖入口装置设于室外。
（2）空调系统
依据甲方意见，空调预留电源及位置。
2.3.3、电气系统
本工程电气专业设计内容包括：供配电系统、照明系统、防雷接地系统，弱电系统只预留管路，穿带线。
（1）.配电系统：
本工程配电系统供电电压为380V/220V，三相四线电缆直埋引入。采用TN-C-S系统，PE线和N线分开，进户电源在进户处做重复接地。每户采用磁卡式预付费电度表，各单元设公共电度表计量楼梯间照明及电气竖井电源，另设一电度表计量弱电小室电源。
（2）.照明系统
本工程户内为粗装修，照明系统只做配管及穿线，灯具、开关、插座均不安装；公共照明灯具按照施工图设计的安装。楼梯间照明线路采用BV-2×2.5导线穿PVC20管暗敷，户内照明线路采用BV-2.5导线穿PVC管暗敷（2-3根穿PVC20，4-6根穿PVC25）。空调、厨房、卫生间插座线路采用BV-3×4导线穿PVC25管暗敷，普通插座线路采用BV-3×2.5导线穿PVC20暗敷。
（3）.防雷、接地：
本工程接地采用联合接地系统，保护接地、工作接地、等电位接地联成一个系统，总的接地电阻不大于1欧。每栋建筑利用建筑条形基础内2根Ø10圆钢做接地体，接地体沿建筑外沿成闭合环状。接地体在建筑四角处做测试点和引出线。做总等电位联结，卫生间做局部等电位联结，电源重复接地与总等电位进行连接，进出楼的上下水管、采暖管、煤气管等做总等电位联结；卫生间预留LEB端子板，位于洗脸盆下方。
（4）.有线电视系统：
进线敷设至首层楼梯下弱电小室，每户设电视分配器箱，起居室、卧室均设出线口，线路穿SC钢管暗敷。本工程只管路、箱体、盒，设备安装及系统调试由专业施工单位来完成。
（5）.电话、网络系统：
进线敷设至首层楼梯下弱电小室，每户设电信配线盒，电话和网络线路均穿SC管暗敷。本工程只预留管路、箱体、盒，设备安装及系统调试由专业施工单位来完成。
（6）.家庭智能及安防系统：
进线敷设至首层楼梯下弱电小室，本工程只预留管路、箱体、盒，设备安装及系统调试由专业施工单位来完成。
（7）.消防报警系统：
本工程只预留管路、箱体、盒，设备安装及系统调试由专业施工单位来完成。
2．4各项经济技术指标
1
合同工期
2003年9月28日开工，2004年9月2日竣工，总工期341日历天。
2
工程质量目标
优良
3
结构工程质量目标
优良
4
单位工程质量目标
优良
5
安全目标
确保无重大工伤事故，杜绝死亡事故；轻伤频率控制在3‰以内。
6
场容目标
创“北京市建筑工程安全文明样板工地”
7
消防目标
消除现场消防隐患，无任何消防事故发生
8
环保目标
达到ISO14001国际环保认证的要求。
9
竣工回访和质量保修计划
根据保修合同，每年7月对用户进行回访，质量保修2年。

2．5工程典型平剖面图
2．5．1标准层平面图（另附）
2．5．2典型立面图 （另附）
2．5．3典型剖面图 （另附）
2．6工程特点与施工难点
1）、本工程工期较紧。
2）、本工程墙体混凝土为清水混凝土墙，质量要求较高。
3）、本工程新技术应运较多。
4）、本工程专业交叉施工多
5）、工程施工跨越一个雨季和一个冬季
本工程施工跨越一个雨季和一个冬季，季节降效因素较大，这就要求施工单位有切实可行的冬（雨）季施工措施。并给保证施工的质量和工期带来了难度。
6）、施工现场的环保、安全文明施工要求高
3．施工部署
3．1施工部署原则
3．1．1施工总体部署
本工程为一栋多层住宅楼；要求工期341日历天，计划开工时间2003年9月28日，竣工时间2004年9月2日；施工期间跨越一个雨季和一个冬季。
根据本工程特点，工期非常紧，施工准备时间短，结构全部在冬季施工，为保证合同目标的实现，混凝土采用商品混凝土，加大机械和劳动力的投入；以保证质量，加快进度。
总体施工安排：2003年9月～10月进行土方和基础施工，11月～1月完成主体结构施工，2004年2月～8月进行二次结构施工和装修施工，2004年5月进行室外管线等工程的施工。
为了保证工期和施工质量，我们将采取有效的措施和合理的施工安排来保证：
1、采取梁、板混凝土加早强剂，提前拆模。
2、提前做钢筋保护层检测合格后立即进行结构验收，提前到2月底插入二次结构和粗装；
3、5月中旬完成外墙装修,同时开始插入室外管线工程和景观工程施工。
4、2003年12月底～2004年2月底为严冬时节，不宜进行精装修，所在此期间进行部分不受冬季施工的地下室工程和设备管道安装工程施工。同时利用冬季进行室外管线施工；2004年3月初到8月初完成全部的精装修和设备安装、室外景观工程施工。
3.1.2施工控制流程
施工总体安排遵循“先地下后地上，先主体后围护，平面流水，立体穿插”的基本原则。装修施工遵循外装修由上到下，填充墙砌筑等内装修由下到上，其它从上到下的顺序。科学组织，最大限度地发挥所投入的机械设备和人力的潜力。
3.2 施工进度计划及保证措施
3.2.1施工总体进度计划
根据合同对工期的要求，结合工程的实际情况，考虑到结构冬季施工及春节放假的影响，经过科学地编排，本工程在总控制工期及关键性项目阶段工期如下：
总控制工期341日历天（即2003年9月28日开工，2004年8月20日竣工），较合同工期提前12天。阶段完成的时间如下：
1）总工期337日历天：
（1）、土方开挖工期2日历天:2003年12月21日—2003年12月22日
（2）、基础工期13日历天：2003年12月23日—2004年1月4日。
（3）、主体结构工期65日历天：2004年1月5日—2004年3月9日。
（4）、二次结构、屋面工程、机电安装、装修工期130日历天：2004年3月10日—2004年7月20日。
（5）、竣工清理验收：2004年7月20日—2004年8月20日。
2）室外工程：2004年5月15日—2004年8月10日。
3）室外工程竣工清理验收：2004年8月10日—2004年8月20日。
详见附表：施工进度计划网络图
为此根据本工程的特点，拟采取分段施工、流水作业，分阶段验收、提前插入安装、装修施工，以最大限度的缩短工期的施工总体部署。
从基础开始本栋号分为两个流水段组织施工，以加大施工作业面，加快施工进度，力争在春节前完成首层结构施工，开工前考虑周围环境因素，提前做好周围居民工作，考虑安排24小时连续作业。
3．3施工组织
3．3．1外施作业人员
河北望都乾辰建筑公司提供人力劳务。
3．4施工任务划分
3．4．1总包合同范围
各单位负责范围
序号
负责单位
任务划分范围
1
总包合同范围
土建、装饰、给排水、消防、照明、机电、弱电埋管、综合布线、采暖、变配电
2
总包对分包管理范围

土建结构及初装、给排水、消防、照明机电、弱电埋管、高压供电、综合布线
3
总包对外分包管理范围
通讯系统、消防控制系统及安装、采暖、住户部分精装修

3．4．2业主自行组织施工的范围

序号
业主分包项目名称
备注
1
室外工程

2
智能化系统

3
配电室设备及安装

4
燃气及中水处理系统

5
精装修

3．4．3总包单位与业主分包单位的关系
1）总包配合与服务的范围：
（1）根据进度安排，提前通知分包单位进场准备。
（2）提供场地上已有的脚手架和工作平台。
（3）提供现场的垂直运输设备，并做好各单位使用时间上的分配。
（4）提供现有的动力及照明电源给各分包单位使用。
（5）分包单位提供设备及材料的堆放场区、少量施工人员的临时生活区和办公室。
（6）供现场的测绘资料供分包单位参考使用。
（7）根据分包单位的实际需要，给分包单位提供使用的操作面、储存库等。
（8）分包单位在其分包的项目中，作好安全防护工作，做到无伤亡事故发生。
（9）分包单位在施工中做到工完场清，既为下一工序的分包单位提供作业环境，又不能影响总包单位创建文明安全现场目标的实现。
(10)分包单位所需专业劳务人员及机械自带。
3．4．4施工流水段的划分
根据流水作业的面积（每一流水段控制在250M2以内），工期要求，结构形式等工程特点，本工程结构施工分为两个流水段。流水段划分如下图所示：

3．5施工进度计划
3．5．1遵循的原则：
工序安排遵循先地下后地上；先结构，后围护；先主体后装修，先土建后专业的一般规律。实现土建与专业，内檐与外檐，机械退场与装修收尾的配合协调。
3．5．2土建结构进度计划要求：
计划在 2004年春节前完成首层结构施工。
3．5．3装修阶段施工进度计划：
在2004年3—5前完成楼内二次结构、窗框安装、上下水管、采暖安装、屋面防水层、保护层，4-6月完成湿作业，内、外装修。5月份插入室外工程和环境工程施工，7月分达到竣工条件。
3．5．4主要周转材料计划
主要周转材料使用计划
序号
名称
规格
数量
进场形象进度
2
竹编板
12mm
1200㎡
基础及底板施工后陆续进场
4
方木
100×100m
28m3
底板施工后陆续进场
5
方木
50×100m
60m3
底层墙施工后陆续进场
6
钢管
6000
660根
垫层施工后陆续进场
7
钢管
3000
560根
垫层施工后陆续进场
9
碗扣架立杆
1200
1200根
底层墙施工后陆续进场
10
碗扣架立杆
1500
1200根
底层墙施工后陆续进场
11
碗扣架横杆
1200
1200根
底层墙施工后陆续进场
12
可调上托

1200
底层墙施工后陆续进场
13
大模板

370㎡
基础及底板施工后陆续进场
14
组合钢模板

200㎡
垫层施工后陆续进场

3．6大型机械设备的选择
本工程均为板式多层住宅楼，建筑面积2723.4平米，地上6层，檐高18.8米，为全现浇剪力墙结构，剪力墙结构采用全钢大模板施工，最大模板重量为1.4T，采用一台臂长为45米的SC-2515型塔吊作为垂直运输机械，位置见总平面布置图。在基础和底板施工后开始安装塔吊，在10月下旬进场安装。
混凝土采用泵送，设置一台HB-60型地泵。
考虑到工期，装修均要提前插入。设装修龙门架两个，在明年2月初进场安装。
大型机械使用计划表
分项工程名称
机械名称
机械规格
数量
性能说明
基础形式
土方工程
挖土机
小松
1

条形基础
主体结构
塔式起重机
SC-2515
1

地泵
HB-60
1

装饰工程
门式龙门架

1

3．7主要劳动力计划
劳动力使用总计划表
序号
工 种
人 数
备 注
序号
工 种
人数
备 注
1
钢筋工
30

7
水电工
10

2
木 工
30

8
壮 工
10

3
混凝土工
10

9
防水工
5

4
架子工
15

10
信号工
2

5
瓦 工
30

6
抹灰工
30

3．8主要项目的工程量
主要项目工程量表
项目
单位
数量
备注
开挖土方量
M3
800

回填土方量
M3
300

防水工程
屋面
M2
525（SBS）

卫生间
M3
350（丙稀酸）
普通混凝土
地下
M3
160

地上
M3
1000

砌体工程
M3
300

钢筋工程
地下
T
35

地上
T
210

装修工程
内檐装修
墙面抹灰
M3
3000

地面
M3
2600

外檐装修
门窗
M2
1300
喷塑铝合金
4．施工准备
4．1现场施工准备
4．1．1现场临时供水、供电、消防
1）临时供水
生产生活用水系统布置：
现场临时用水从施工临水干管引出相接，直径D=40 mm。现场施工用水主要是混凝土养护、装修期间水泥砂浆拌制。干管埋深1米左右。
消防用水布置：
根据现场场地大小及建筑物平面面积、高度，确定在现场设临时消防栓，相临消防栓间距不大于50米，在主体结构施工时，建筑物内设消防立管系统，管径为75，通过水泵经消防立管向各层供水。
现场排水系统布置：
现场排水经由施工临时排水干路排入甲方现场西侧东苇路的下水管道，位置在116号楼的西侧，现场根据平面布置沿临设和建筑物布置300MM的下水管。每隔一段设下水井，排水坡度1%，水管最深埋深为-2.5左右，从东向西流。
2）临时供电
1、 变压器、配电箱设置：
现场设置1台塔吊专用电源箱，1台施工用配电箱，配电箱全部采用加工的定型箱。
2、线路敷设：
现场施工临时用电线路全部采用TN－S系统供电，导线基本采用VV22型电缆埋地敷设，部分采用YC电缆明敷，敷设要求按JGJ46－88施工现场临时用电安全技术规范施工。移动式电源箱采用带保护零线的铜芯软电缆做电源线。
3、电气保护及防雷：
本工程供电的所有配电箱的金属外壳及配电设备，金属构架和保护零线（PE线）相连接。配电箱及移动电源箱内均装设漏电开关，做为漏电安全保护，漏电动作电流不大于30mA，塔吊及外用电梯设置防雷接地极。

3）施工现场消防管理
消防设施的配备：
施工现场设置3．5米宽的循环消防车道，施工现场配备一定数量的灭火器材，其标准为：结构施工按建筑面积100M2/具配备，装修50M2/具配备，在材料库房等重点部位10M2/具配备。在施工前消防器材配备齐全。施工现场按覆盖面积设置临时消火栓，其半径为50米，干管直径为100毫米。
4．2施工技术准备
4．2．1分项施工方案的编制计划

序号
施工技术方案名称
主要完成人
计划完成时间
1
测量方案
梁罗金
2003.10.22
2
土方施工方案
马云飞
2003.10.15
3
钢筋施工方案
马云飞
2003.10.15
4
模板施工方案
田小孟
2003.10.25
5
混凝土施工方案
范玮
2003.10.20
6
塔吊基础施工方案
章勇
2003.10.20
7
提升架施工方案
田小孟
2004.2.25
8
防水施工方案
分包
2003.11.1
9
装饰工程施工方案
马云飞
2003.12.1
10
临时用电施工方案
马云飞
2003.11.1
11
冬期施工方案
范玮
2003.11.1
12
水、电、暖通设备安装施工方案
水电分公司
2003.10.25
4．2．2施工试验工作计划
试验工作计划
序号
试验内容
取样批量
试验数量
备注
见证数量
1
钢筋原材
≤60t
1组
同厂、同炉、同规格、同交货状态
地下结构51t/60t×0.3=1次；地上结构304t/60t×0.3=2次
2
混凝土试块
一次浇筑量≤1000m3，每100 m3为一个取样单位（3块）。
同等级、同配比、同原材，冬期施工时比常温增加两组试块
地下结构240m3/100 m3×0.3=1次地上结构1400m3/100m3×0.3=4次
3
防水卷材
≤10000 m2
5卷作外观检查、其中一卷兼作物理性能试验
同厂、同品种、同标号
屋面：784m2 /10000 m2×0.3=1次

4．2．3监视、测量装置配备计划
监视、测量装置应按照不同的施工阶段配置并在计划表中注明。
施工用仪器、仪表配置计划
序号
名称
规格
单位
数量
配置阶段
1
激光经纬仪
1
台

2
水准仪
1
台

4
激光铅直仪
1
台

5
大钢尺
2
把

6
塔尺
2
把

7
小钢尺
5
把

8
砂浆试模
6
组

9
混凝土试模
15
组

10
抗渗试模
6
组

11
电热管
1
个

12
温控仪
1
个

13
烘箱
1
个

14
振捣台
1
台

15
砂子筛
1
个

16
石子筛
1
个

17
天平案秤
1
套

18
坍落度筒
1
个

19
环刀
1
组

20
温度计
1
根

21
2m靠尺
1
把

22
质检工具包
1
个

4．3施工现场平面图
4．3．1基础阶段施工平面图(附图)
4．3．2主体结构阶段施工平面图(附图)
4．3．3装修阶段施工平面图(附图)
5．主要分部、分项施工方案
5．1测量方案
5.1.1施工测量总体部署
遵照从整体到局部，高精度控制低精度的工作程序，做到测算工作步步有校核的原则。结合楼的平面设计、几何图形及立面造形，各轴线间尺寸关系，施工特点和设计要求。根据测绘所测定的各栋号外墙大角坐标点，施工测量方案及测设方法采取轴线方格网布置，在主轴线控制和竖向投测分别采用±0.000以下，〈轴线交会法〉和向下直接投测方法。为整个地下各施工层提供点线，±0.000以上采用《铅垂仪垂直投测》和《经纬仪挑直线法》做轴线控制和投测。各层的标高引测均以首层控制点为基准点，每隔两层在外墙弹出一圈闭合的水平控制线，在各大角的外墙上弹出控制线。整个建筑在施工期间按有关技术要求和规定分别编制测量资料和做好施测记录，为有关部门提供技术参数。
5.1.2施工测量步骤和方法
（一）结构部分
1.建筑物定位
根据测绘院测定的各栋号的外墙大角控制桩，经校核无误后结合施工图纸，定出建筑物的四个大角和轴线控制桩（距结构外墙5米），经校核无误后将其扩展到细部。各栋号形成距形轴线控制网，将各控制桩做成永久性桩，并报甲方及有关部门验线，同时撒出基础开挖线。各控制桩均在基槽以外。平面控制网经自检、监理的检查合格后，对照开挖图根据开挖坡度和场地自然标高与基坑底标高的高差，计算开挖上口线并测放开挖线，在开挖线的每个拐角打上木桩，桩顶高出地面2cm，并涂上红漆，以便线被破坏后能及时恢复。
基坑开挖完后，根据场地控制网在基坑边上造标做点，并在水泥护坡上做点作为相互后视的依据。每次使用前，先检查点位有无碰动，在向下投测个控制线，经闭合校核后，以基础图各轴线为准详细放出各轴线并用墨线弹出基础施工中所需要的边界线、墙宽线等。
2．场地内标高引测
根据甲方给定的水准点BM1、BM2经校核无误后，采用附合测法向场地内引测四个控制水准点，经校核合格后做成永久性水准点。
3. ±0.000以下主轴线控制和投测方法
根据该工程施工组织设计，在开挖前将各纵横轴线控制网点引测到基坑边沿造标做点，作为每次投测主轴控制线的依据。此时已在基坑边沿再次形成一个轴线控制网。当±0.000以下各施工层需要投测轴线时,可采用《方向线交会法》向下直接投测，落点弹线。每部位测设完，经校核无误后报甲方及监理审批验收。
4．±0．000以下标高传递
以场内BM1—BM4四个标高为依据，采用联测“结点平差”方法向±0.000以下各施工层进行标高引测,每次传递都采用不同方法进行校核，无误后方可使用。每部位测设完，经校核无误后报甲方及监理审批验收。
5.±0.000以上主轴控制线
施工到+0.000以后，利用平面方格网，在首层层面上做好平面控制（1米控制），根据控制线放出墙线、轴线、门窗洞口等。在浇注上升的各层楼面时，在相应的位置预留200mm*200mm与首层层面控制点相对应的小方孔。用铅垂仪将首层的控制点传递到各层上，将各控制点连接起来，用墨线弹
