一．门式刚架建模
1.用普通建模方式
①建立网格,布置钢柱。

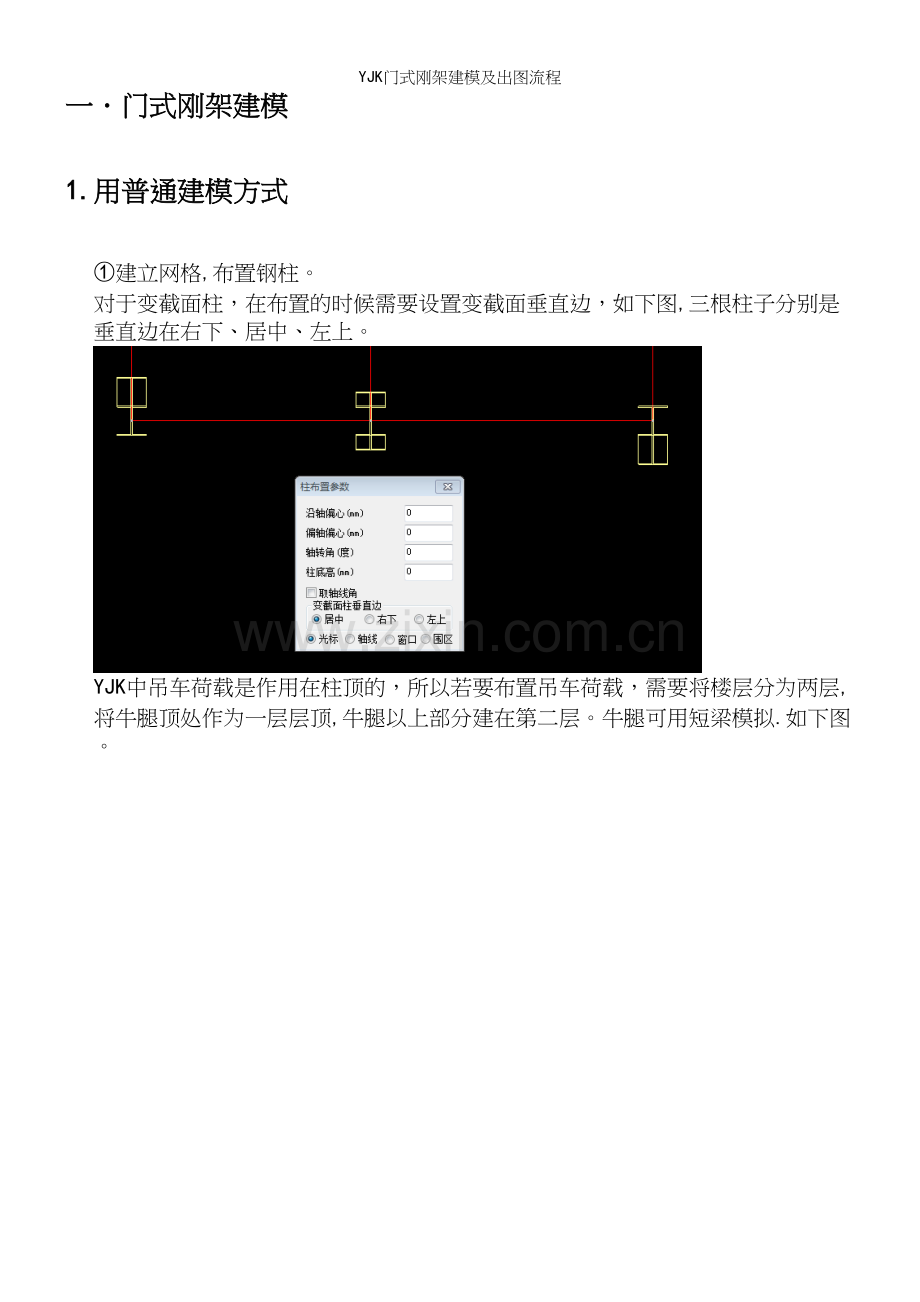

对于变截面柱，在布置的时候需要设置变截面垂直边，如下图,三根柱子分别是垂直边在右下、居中、左上。

YJK中吊车荷载是作用在柱顶的，所以若要布置吊车荷载，需要将楼层分为两层,将牛腿顶处作为一层层顶,牛腿以上部分建在第二层。牛腿可用短梁模拟.如下图。

②布置第二层构件：柱及屋面梁,屋面系杆，屋面支撑等;后可以使用三点点高的方式使屋脊抬高；
注:对于屋脊系杆和边跨的系杆最好使用钢梁来建系杆，这样形成封闭房间，进行导荷；
可参见附图：

③生成楼板,修改板厚；
④楼板恒活荷载修改以及屋面层对边导荷；第一层布置吊车荷载；参见附图：

⑤楼层组装

2。 也可以使用快速建模方式建门式钢架；
参见视频；
二．前处理部分
1.计算参数
风荷载计算信息-精细风，（程序默认勾选柱按柱间均布风荷载加载）;
修正后的基本风压按荷载规定值＊1.05；
2。特殊构件定义：
定义门式刚梁和门式刚柱,需要将一榀门刚框架中的钢柱、钢梁指定成门式刚柱和门式刚梁,软件会根据此特性进行构件设计及门刚节点设计。 对于抗风柱，则不能指定门式刚柱，而且抗风柱顶端不承担弯矩,可指定为上端铰接;
板属性：坡屋面程序默认弹性模，可定义弹性板6，
屋面风荷载体形系数；
柱、支撑长度系数定义;
梁面外长度的定义;
三．整体计算设计
进行全部计算后,在后处理中查看构件设计结果，并根据情况调整模型
四．钢结构施工图
构件设计通过以后，进入钢结构施工图菜单.首先设置节点设计参数，然后进行全楼节点设计.软件自动生成各层平面图和立面布置图。
对于门式刚架节点详图绘制,可采用两种方式进行出图：
1、 在平面布置图中，点击“全节点详图"菜单下的“当前层节点详图”，在当前图纸中绘制本层的节点详图，如下图。

2、点击“绘立面图”菜单下的“绘单榀框架详图"， 如下图。

对于门式支撑可以在立面图中使用全节点详图出图方式也可以在立面图中选择“绘门刚支撑”

注：目前钢结构施工图支撑节点出图的截面分别是：H型、角钢及组合角钢、槽钢及组合槽钢、圆管.

对于牛腿节点生成规则是：布置了吊车荷载，程序根据吊车荷载所在位置搜索对应柱相应高度范围内长度小于等于2m的悬挑梁,将该悬挑梁自动作为牛腿设计.
出图如下:

抗风柱与门刚梁的节点连接程序目前采用梁下焊接连接板，连接板与柱腹板通过螺栓连接的形式，柱腹板上开长螺栓孔。
