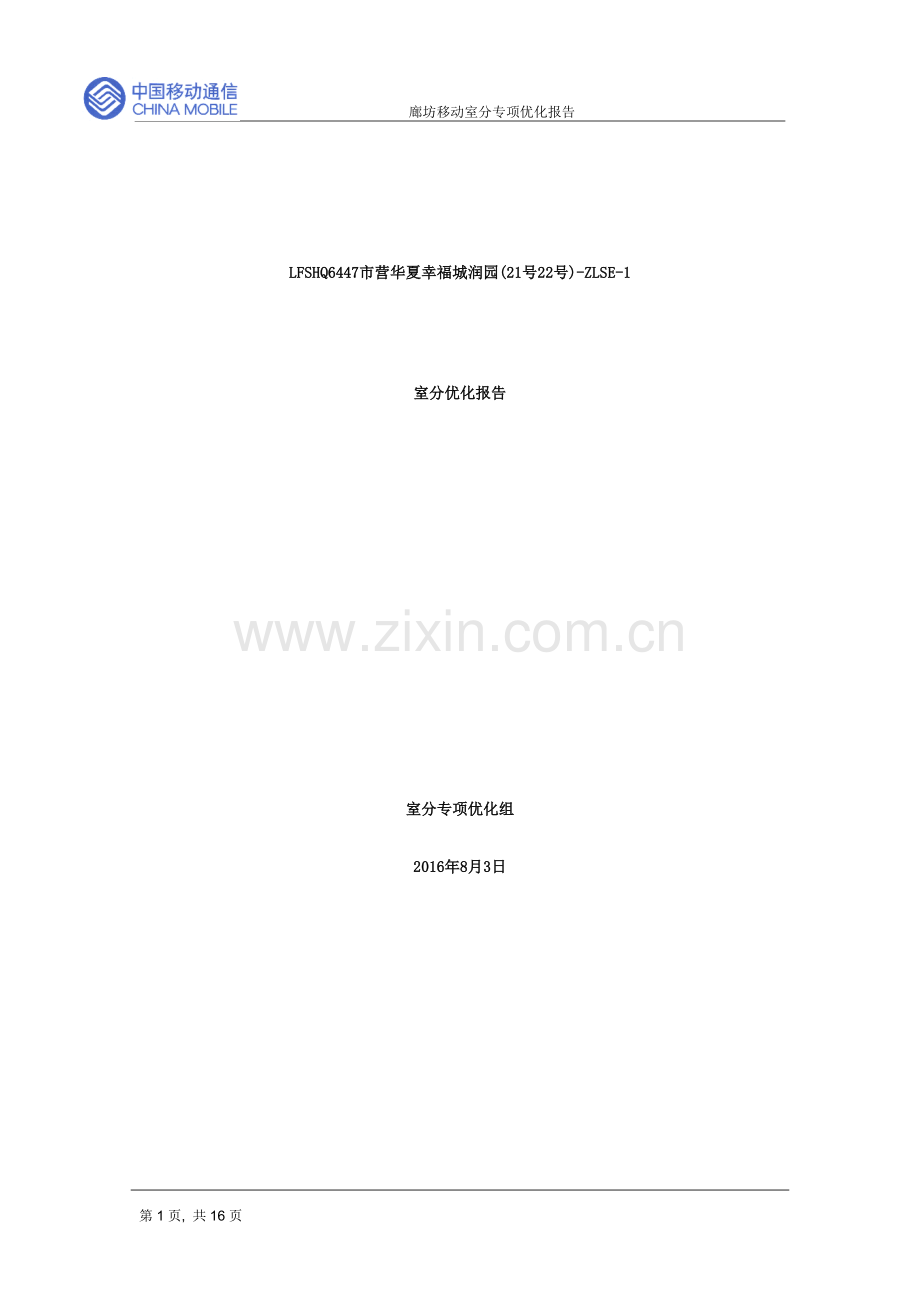

廊坊移动室分专项优化报告

LFSHQ6447市营华夏幸福城润园(21号22号)-ZLSE-1
室分优化报告
室分专项优化组
2016年8月3日

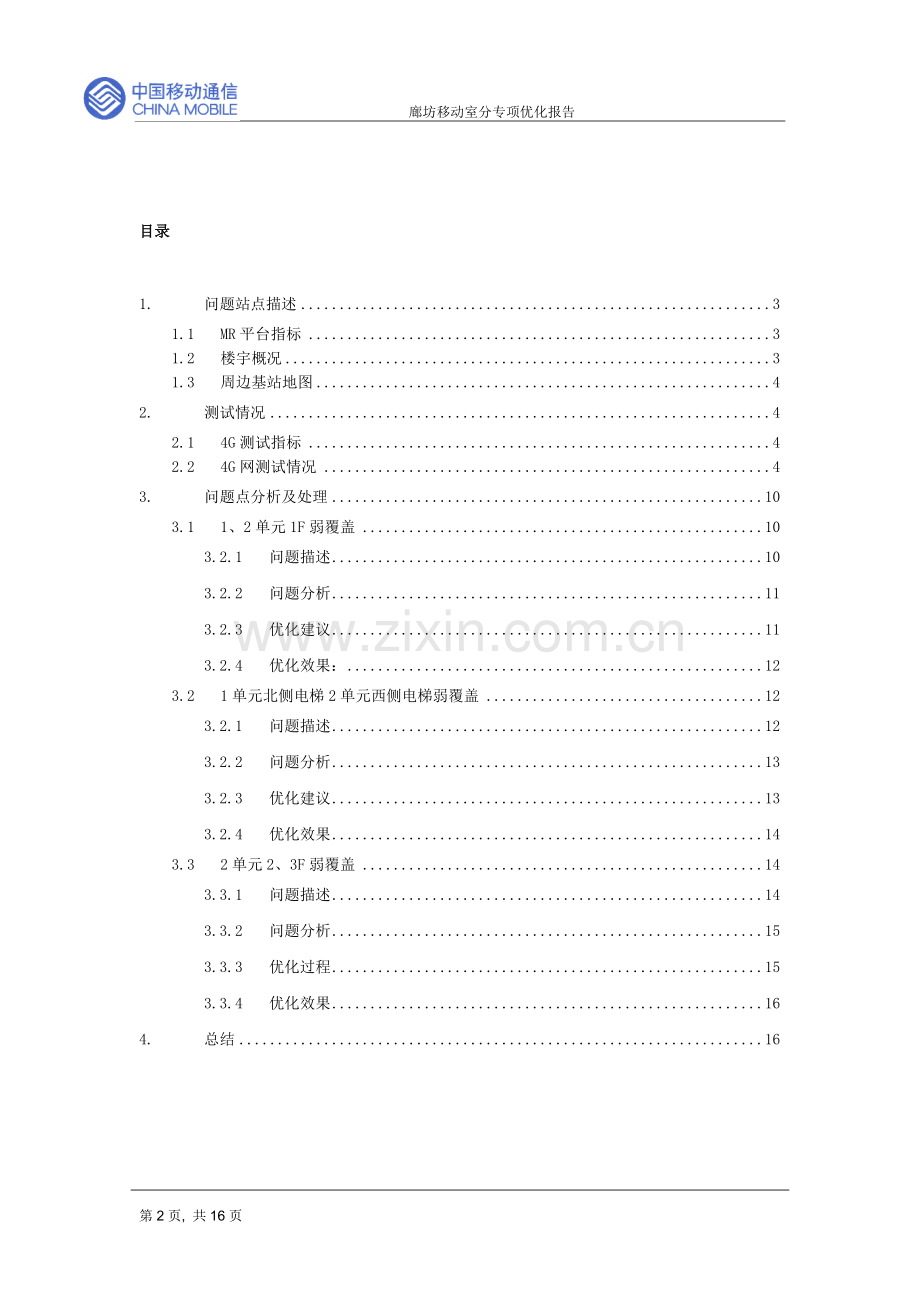

目录
1. 问题站点描述 3
1.1 MR平台指标 3
1.2 楼宇概况 3
1.3 周边基站地图 4
2. 测试情况 4
2.1 4G测试指标 4
2.2 4G网测试情况 4
3. 问题点分析及处理 10
3.1 1、2单元1F弱覆盖 10
3.2.1 问题描述 10
3.2.2 问题分析 11
3.2.3 优化建议 11
3.2.4 优化效果： 12
3.2 1单元北侧电梯2单元西侧电梯弱覆盖 12
3.2.1 问题描述 12
3.2.2 问题分析 13
3.2.3 优化建议 13
3.2.4 优化效果 14
3.3 2单元2、3F弱覆盖 14
3.3.1 问题描述 14
3.3.2 问题分析 15
3.3.3 优化过程 15
3.3.4 优化效果 16
4. 总结 16

1. 问题站点描述
1.1 MR平台指标
问题小区名称
网络制式
问题类型
覆盖场景
6月底MR指标
最新指标情况
LFSHQ6447市营华夏幸福城润园(21号22号)-ZLSE-1
4G
4G室分弱覆盖
居民楼
24.04%
15.78%
MR数据显示，此站点弱覆盖比例达到15.78%，属于弱覆盖站点。
1.2 楼宇概况
华夏幸福城润园位于永兴北路，站点经度：116.67346，纬度：39.54254，为高层住宅小区。
LFSHQ6447市营华夏幸福城润园(21号22号)-ZLSE-1站点覆盖22#楼，2个单元，B2F-27F。
小区名称
楼层分布
经度
纬度
TAC
PCI
频点
LFSHQ6447市营华夏幸福城润园(21号22号)-ZLSE-1
B2F-27F
1116.67346
39.54254
12367
469
38950
华夏幸福城润园外观及内景图：

1.3 周边基站地图

1.4 方案审核
此站点方案审核情况如下（由连小龙提供）：
a) 方案设计中本小区覆盖22#楼，4台RRU（编号RRU5-RRU8），具体覆盖情况：1、RRU5位于1单元B1F弱电井，覆盖1单元B1F-B2F及两部电梯；2、RRU6位于1单元15F弱电井，覆盖1单元3-27F；3、RRU7位于2单元B1F弱电井，覆盖2单元B1F-B2F及两部电梯；4、RRU8位于2单元15F弱电井，覆盖2单元3-27F.
b) 设计方案存在的问题如下：
l 如下图红色方框区域，住宅纵深较大，天线间距较远，有可能满足不了深度覆盖要求。

建议：
a、增加室外射灯天线，室内+室外协同覆盖方式解决
b、调整室内全向天线为定向天线，工程量太大可不采用此方法
C、只有1-2F未做覆盖，且装修比较好，如果楼内施工不易协调，建议在楼外草坪新加草坪美化天线以满足覆盖（此为赵小淞现场勘查）
d、设计与方案不符，现场勘察如上图右侧为1单元，1单元无2F平层楼道，1-2F为底商，左侧为2单元，1-2F跟方案中描述的商铺不符，是住宅，且2F有室分，只1F无室分天线
l 22号楼1F-2F描述为商铺不覆盖，临街商铺施工困难可以不覆盖，但是住宅区域1F-2F应该完整覆盖。
l
建议：
22号楼1F-2F住宅区增加天线补充覆盖。
2. 测试情况
2.1 4G测试指标

2.2 4G网测试情况
22号楼1单元1F测试情况：

UE占用LFSHQ6447市营华夏幸福城润园(21号22号)-ZLSE-1(PCI:469)小区信号，RSRP平均-94.80dBm，SINR平均16.60，覆盖情况较差。
22号楼1单元15F测试情况：

UE占用LFSHQ6447市营华夏幸福城润园(21号22号)-ZLSE-1(PCI:469)小区信号，RSRP平均-57.37dBm，SINR平均21.17，覆盖情况较好。
22号楼1单元27F测试情况
UE占用LFSHQ6447市营华夏幸福城润园(21号22号)-ZLSE-1(PCI:469)小区信号，RSRP平均-51.84dBm，SINR平均22.71，覆盖情况较好。
22号楼1单元北侧电梯测试情况

UE占用LFSHQ6447市营华夏幸福城润园(21号22号)-ZLSE-1(PCI:469)小区信号，RSRP平均-98.21dBm，SINR平均10.02，综合覆盖率56.70%，覆盖情况较差。
22号楼2单元1F测试情况：

UE占用LFSHQ6447市营华夏幸福城润园(21号22号)-ZLSE-1(PCI:469)小区信号，RSRP平均-102.97dBm，SINR平均10.87，覆盖情况较差。
22号楼2单元2F测试情况：

UE占用LFSHQ6447市营华夏幸福城润园(21号22号)-ZLSE-1(PCI:469)小区信号，RSRP平均-107.03dBm，SINR平均12.34，综合覆盖率27.01%，覆盖情况较差。
22号楼2单元3F测试情况：

UE占用LFSHQ6447市营华夏幸福城润园(21号22号)-ZLSE-1(PCI:469)小区信号，RSRP平均-102.00dBm，SINR平均13.51，覆盖情况较差。
22楼2单元13F测试情况：

U占用LFSHQ6447市营华夏幸福城润园(21号22号)-ZLSE-1(PCI:469)小区信号，RSRP平均-50.19dBm，SINR平均20.40，覆盖情况较好。
22楼2单元27F测试情况：

U占用LFSHQ6447市营华夏幸福城润园(21号22号)-ZLSE-1(PCI:469)小区信号，RSRP平均-53.48dBm，SINR平均18.87，覆盖情况较好。
22楼2单元西侧电梯测试情况：

U占用LFSHQ6447市营华夏幸福城润园(21号22号)-ZLSE-1(PCI:469)小区信号，RSRP平均-96.97dBm，SINR平均17.78，覆盖情况较差。
室内外切换：
在UE移动过程中室分小区LFSHQ6447市营华夏幸福城润园(21号22号)-ZLSE-1(PCI:469)跟宏站 LFJIQ0286铂宫东-ZLHF-2 (PCI:22)之间可以正常切换，切换成功率100%。
泄露测试：
测试中UE全程占用LFJIQ0286铂宫东-ZLHF-2 (PCI:22)经测试室分信号无泄露。

3. 问题点分析及处理
3.1 1、2单元1F弱覆盖
1
2
3
3.1
3.2.1 问题描述
通过测试数据分析，在幸福城润园22号楼1单元1楼UE占用室分信号（PCI：469），RSRP平均-94.80dBm，SINR平均16.60，覆盖较弱。

在2单元1楼占用室分信号（PCI：469），RSRP平均-102.97dBm，SINR平均10.87，覆盖情况较差。

3.2.2 问题分析
查询方案，该方案标注，1、2单元1F-2F为商铺，两个单元1F均未做室内分布。
3.2.3 优化建议
现场观察1单元1楼出入口人流量较大，2单元1F-2F为住户，建议增建室分，解决两个单元1F弱覆盖问题
3.2 1单元北侧电梯2单元西侧电梯弱覆盖
3.2.1 问题描述
通过测试数据分析，在幸福城润园22号楼1单元北侧电梯UE占用室分信号（PCI：469），RSRP平均-98.21dBm，SINR平均10.02，综合覆盖率56.70%。

在2单元西侧电梯占用室分信号（PCI：469），RSRP平均-96.97dBm，SINR平均17.78。

3.2.2 问题分析
通过查看方案，电梯已安装分布天线，且后台核查参数设置均符合要求且无故障告警，判断电梯弱覆盖原因为室分系统本身原因引起，排查发现弱覆盖电梯是由于未做覆盖导致弱覆盖。

3.2.3 优化建议
排查发现电梯弱覆盖是由于未按照方案施工引起 ，需要按照方案设计要求对于这两部电梯进行覆盖，以解决问题。
3.3 2单元2、3F弱覆盖
3.3.1 问题描述
通过测试数据分析，在幸福城润园22号楼2单元2F UE占用室分信号（PCI：469），RSRP平均-107.03dBm，SINR平均12.34。

通过测试数据分析，在幸福城润园22号楼2单元2F UE占用室分信号（PCI：469），RSRP平均-102.00dBm，SINR平均13.51。

3.3.2 问题分析
通过现场观察2单元2、3F均有室分天线覆盖，但覆盖较弱，且设备无故障告警，判断为线路传输问题。
3.3.3 优化过程
通过联系室分代维打开2、3F弱电井发现馈线已经断开，照片如下

后续需厂家人员对馈线进行连接，再进行遍历测试验证。
4. 整改效果
复测结果如下：未完成整改，未做复测
整改完成后提取的MR数据：
小区名称
经度
纬度
覆盖类型
总采样点数
弱覆盖采样点数
弱覆盖采样点比例
完成整治后填写

弱覆盖采样点比例由XX降低到XX，站点弱覆盖问题解决。
5. 总结
此站点问题原因在于：1、室分设计有问题，站点勘察不准确，造成设计中有未做设计的区域；2、室分系统故障（维护优化不足）；3、施工与方案不符，有疏漏区未覆盖（入网验收）。为避免此类问题，需要在设计方案时注意勘察站点信息的准确性，以更好的设计出符合现场的方案，并且满足覆盖要求，日常维护中注意检查室分系统的故障，多加留意。
