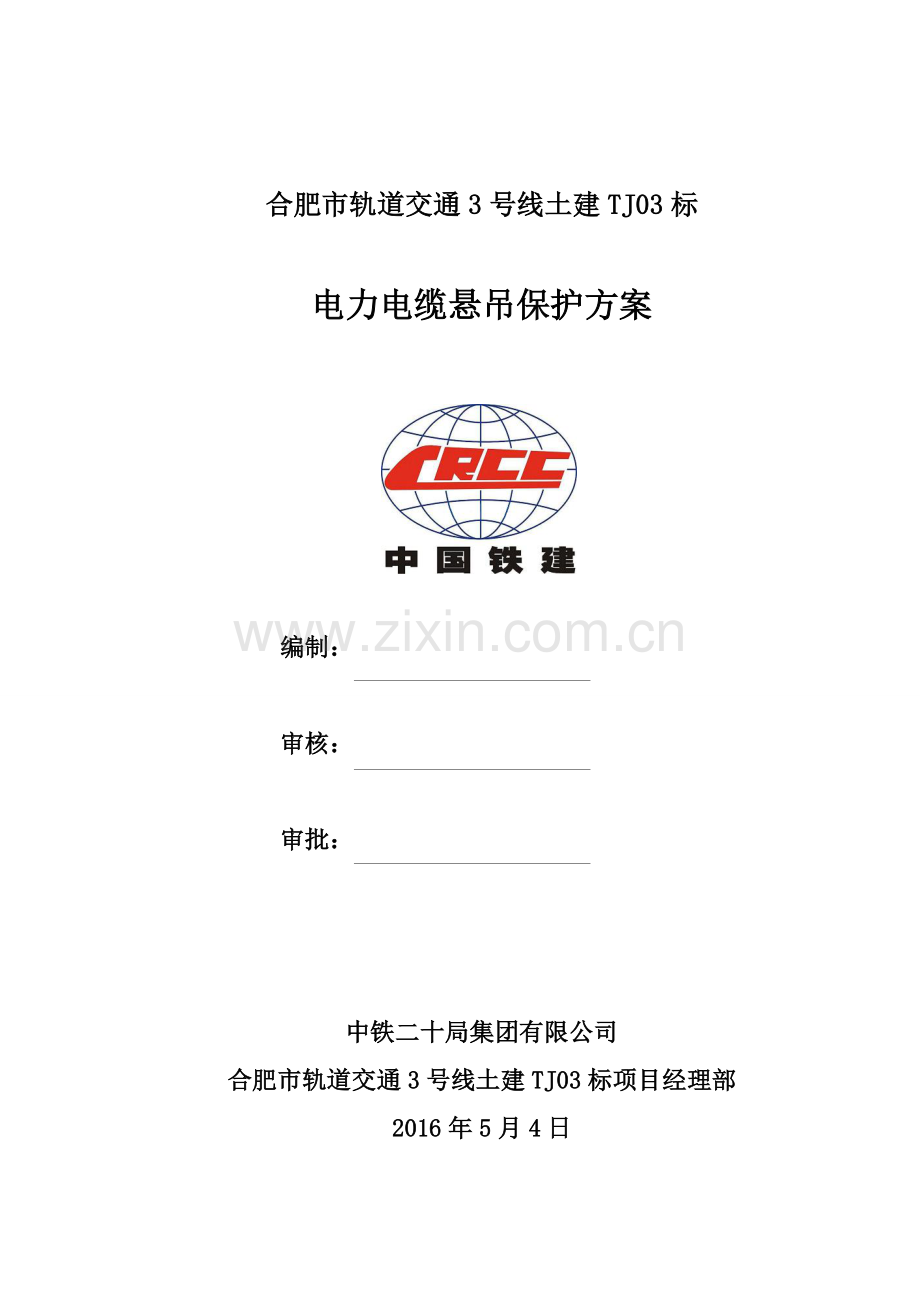

合肥市轨道交通3号线土建TJ03标

电力电缆悬吊保护方案

编制：

审核：

审批：

中铁二十局集团有限公司
合肥市轨道交通3号线土建TJ03标项目经理部
2016年5月4日

中铁二十局集团有限公司合肥市轨道交通3号线土建TJ03标项目经理部 电力电缆悬吊保护方案
目 录

一、编制依据 1
二、编制范围 1
三、工程概况 1
四、悬吊保护方案 1
五、悬吊保护施工方法 3
六、施工期间的管线保护措施 3
七、安全管理措施 3

1

中铁二十局集团有限公司合肥市轨道交通3号线土建TJ03标项目经理部 电力电缆悬吊保护方案

一、编制依据
1、合肥市轨道交通3号线锦绣大道站施工图纸；
2、我单位地铁及类似工程施工经验；
3、《给水排水管道工程施工及验收规范》（GB50268-2008）；
4、《给水排水构筑物工程施工及验收规范》（GB50141-2008）。
二、编制范围
合肥市轨道交通3号线锦绣大道站雨水箱涵。
三、工程概况
合肥市轨道交通3号线土建TJ03标锦绣大道站施工，该站位于锦绣大道与翡翠路交叉口,主体长度209.7m。本车站主体结构采用明挖顺作法施工（除盖挖顶板）。基坑支护采用φ1000钻孔灌注桩加内支撑的形式。
雨水箱涵东西走向，长度92.75m，横跨翡翠路。西侧位于合工大东门口处，东侧位于锦绣大道下，横跨雨水箱涵基坑有一道南北走向的10KV埋地电缆。

电缆平面位置图
四、悬吊保护方案
由于电缆横跨3*1.8m的雨水箱涵基坑，在进行基坑土方开挖，必须对电缆进行悬吊保护。
电力电缆为三孔电缆线，距离路面1.1m, 电缆沟宽0.6m,内有3根PVC管，每根PVC管管径约为0.2m。电缆线悬吊保护采用架立法，在管线正上方使用格构柱，防止摆动使用电缆稳固，格构柱板底∅32吊钩，悬吊保护施工时先将电缆在穿过侧墙部分外套直径250mm的PE套管，再使用四根钢丝绳分别穿过顶板底吊钩和PE套管。

电力电缆悬吊保护纵断面图

电力电缆悬吊保护横断面图
五、悬吊保护施工方法
对露出的电缆用PE开边管包裹后，在原地位置采用木棍或专用电缆钩轻轻撬起，采用600mm长扎带固定，然后用钢丝绳绑扎固定，另一端固定在顶板底吊钩上。钢丝绳水平距离与顶板底吊钩一致。
六、施工期间的管线保护措施
1、在土方开挖时，电力电缆两侧1m及开挖深度1m范围的土方采用人工开挖，并且安排专人指挥电缆附近土方的机械开挖，整个施工过程中严禁挖掘机、混凝土泵车、吊车等施工机械碰撞到电力电缆。
2、基坑土方开挖前做好详细的安全应急预案; 施工期间设专人对埋地做好监护，对监护人员严格做好交底。要求监护人员对管线和悬吊结构作24h巡查，发现异常情况紧急上报，必要时启动应急预案。
3、包扎电缆时，必须认真、细致，不能用铁件作撬起电缆工具，必须用茶仔棍或专用电缆钩，不能移动电缆，尽量保持原位置进行作业。
4、施工期间悬吊保护电缆南北两侧2.0m范围内不得进行结构吊装作业，避免重物砸伤电缆。
七、安全管理措施
1、进行安全技术交底，每隔工人在施工前进行安全技术交底，并提出安全技术要求和安全事故。
2、在施工全过程中，电缆运行单位的现场监护指导下进行。
3、施工过程中，设置专人配合运行单位的现场监控人员一同进行监护。
4、施工现场悬挂安全标志牌及警告、警示标志，并有专人负责。
5、管线位置土方必须用人工清除，严禁用机械开挖。
