视频监控网络设计方案.doc

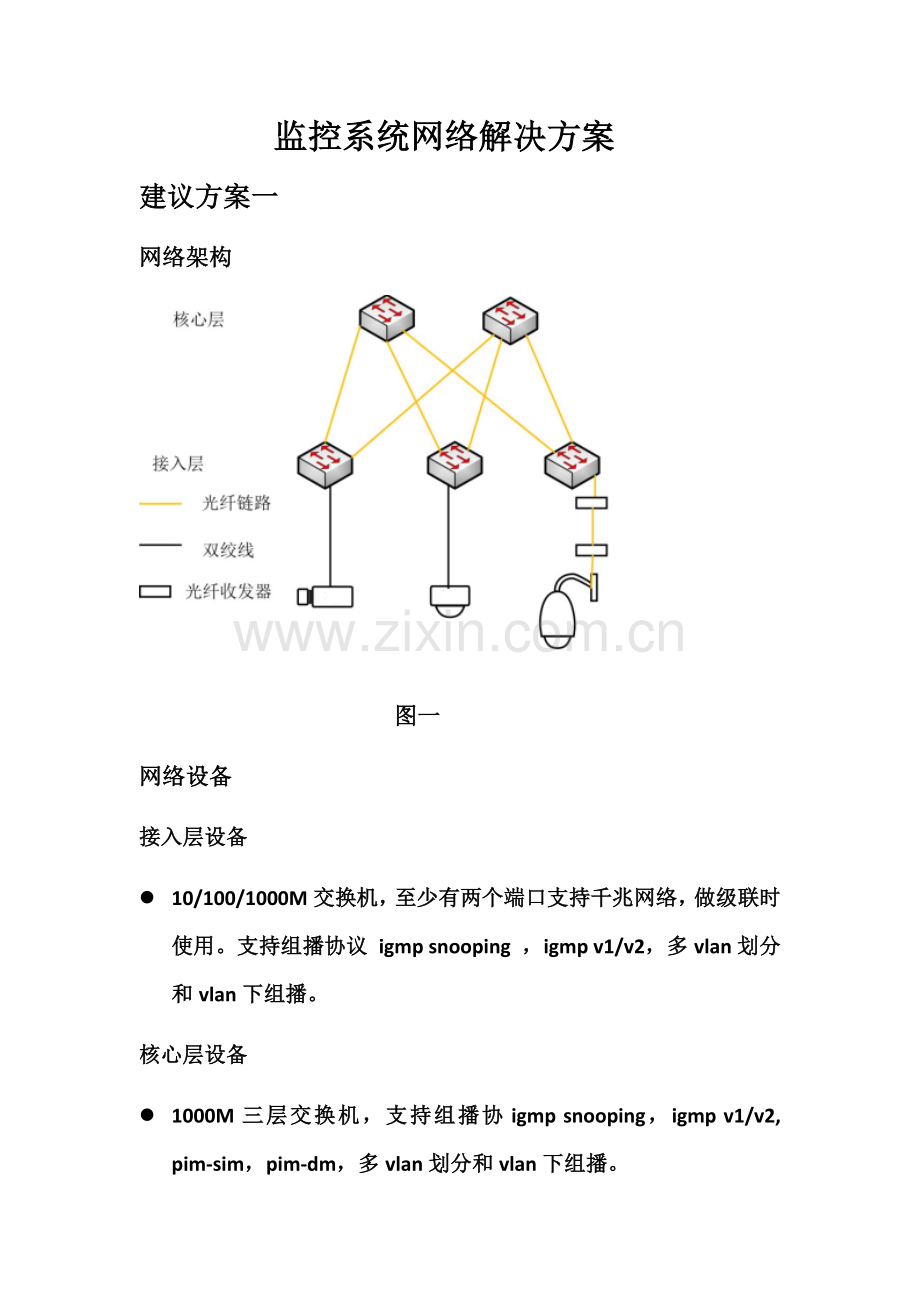

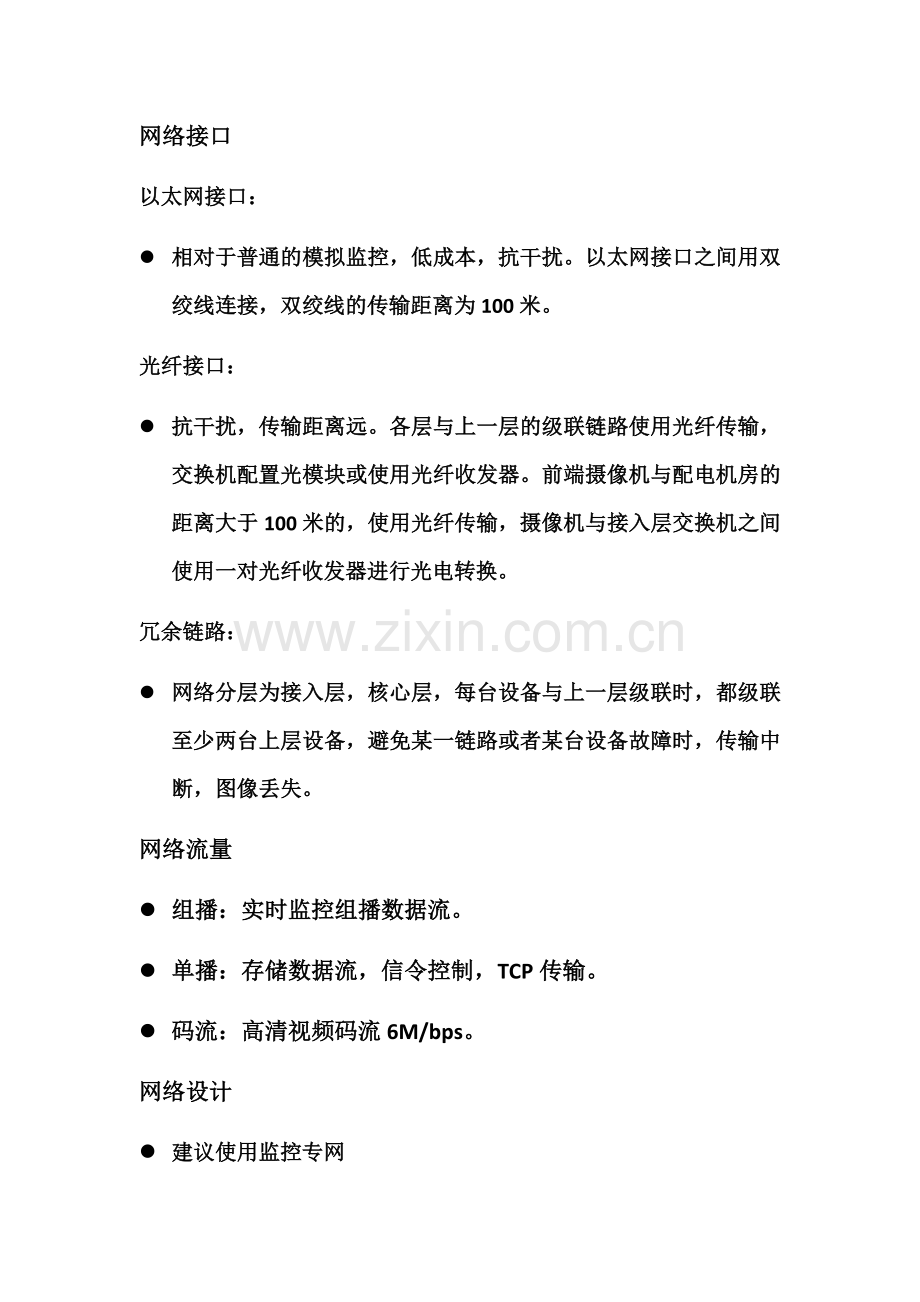

监控系统网络解决方案建议方案一网络架构 图一网络设备接入层设备l 10/100/1000M交换机，至少有两个端口支持千兆网络，做级联时使用。支持组播协议 igmp snooping ，igmp v1/v2，多vlan划分和vlan下组播。核心层设备l 1000M三层交换机，支持组播协igmp snooping，igmp v1/v2, pim-sim，pim-dm，多vlan划分和vlan下组播。网络接口以太网接口：l 相对于普通的模拟监控，低成本，抗干扰。以太网接口之间用双绞线连接，双绞线的传输距离为100米。光纤接口：l 抗干扰，传输距离远。各层与上一层的级联链路使用光纤传输，交换机配置光模块或使用光纤收发器。前端摄像机与配电机房的距离大于100米的，使用光纤传输，摄像机与接入层交换机之间使用一对光纤收发器进行光电转换。冗余链路：l 网络分层为接入层，核心层，每台设备与上一层级联时，都级联至少两台上层设备，避免某一链路或者某台设备故障时，传输中断，图像丢失。网络流量l 组播：实时监控组播数据流。l 单播：存储数据流，信令控制，TCP传输。l 码流：高清视频码流6M/bps。网络设计l 建议使用监控专网l 构建监控专网优势对网络安全要求较低，便于今后开展其它IP业务，无需额外的QoS支持。网络排错l 组播表查看l 线路排查建议方案二网络架构 图二网络设备接入层设备l 10/100/1000M交换机，至少有两个端口支持千兆网络，做级联时使用。支持组播协议 igmp snooping ，igmp v1/v2，多vlan划分和vlan下组播。核心层设备l 1000M三层交换机，支持组播协igmp snooping，igmp v1/v2, pim-sim，pim-dm，多vlan划分和vlan下组播。网络接口以太网接口：l 相对于普通的模拟监控，低成本，抗干扰。以太网接口之间用双绞线连接，双绞线的传输距离为100米。光纤接口：l 抗干扰，传输距离远。各层与上一层的级联链路使用光纤传输，交换机配置光模块或使用光纤收发器。前端摄像机与配电机房的距离大于100米的，使用光纤传输，摄像机与接入层交换机之间使用一对光纤收发器进行光电转换。冗余链路：l 网络分层为接入层，核心层，每台设备与上一层级联时，都级联至少两台上层设备，每台设备与某台设备级联时，都使用两条光纤链路连接，可以实现冗余和负载均衡，避免某一链路或者某台设备故障时，传输中断，图像丢失。还可以减轻一条链路的压力，增加传输速度。可靠性增加，成本较方案一高。网络流量l 组播：实时监控组播数据流。l 单播：存储数据流，信令控制，TCP传输。l 码流：高清视频码流6M/bps。网络设计l 建议使用监控专网l 构建监控专网优势对网络安全要求较低，便于今后开展其它IP业务，无需额外的QoS支持。网络排错l 组播表查看l 线路排查建议方案三网络架构 图三网络设备接入层设备l 10/100/1000M交换机，至少有两个端口支持千兆网络，做级联时使用。支持组播协议 igmp snooping ，igmp v1/v2，多vlan划分和vlan下组播。汇聚层设备l 100/1000M交换机，至少有两个端口支持千兆网络，做级联时使用。支持组播协议 igmp snooping ，igmp v1/v2，多vlan划分和vlan下组播。核心层设备l 1000M三层交换机，支持组播协igmp snooping，igmp v1/v2, pim-sim，pim-dm，多vlan划分和vlan下组播。网络接口以太网接口：l 相对于普通的模拟监控，低成本，抗干扰。以太网接口之间用双绞线连接，双绞线的传输距离为100米。光纤接口：l 抗干扰，传输距离远。各层与上一层的级联链路使用光纤传输，交换机配置光模块或使用光纤收发器。前端摄像机与配电机房的距离大于100米的，使用光纤传输，摄像机与接入层交换机之间使用一对光纤收发器进行光电转换。冗余链路：l 网络分层为接入层，汇聚层，核心层，每台设备与上一层级联时，都级联至少两台上层设备，避免某一链路或者某台设备故障时，传输中断，图像丢失。网络流量l 组播：实时监控组播数据流。l 单播：存储数据流，信令控制，TCP传输。l 码流：高清视频码流6M/bps。网络设计l 建议使用监控专网l 构建监控专网优势对网络安全要求较低，便于今后开展其它IP业务，无需额外的QoS支持。网络排错l 组播表查看l 线路排查建议方案四网络架构 图四网络设备接入层设备l 10/100/1000M交换机，至少有两个端口支持千兆网络，做级联时使用。支持组播协议 igmp snooping ，igmp v1/v2，多vlan划分和vlan下组播。汇聚层设备l 100/1000M交换机，至少有两个端口支持千兆网络，做级联时使用。支持组播协议 igmp snooping ，igmp v1/v2，多vlan划分和vlan下组播。核心层设备l 1000M三层交换机，支持组播协igmp snooping，igmp v1/v2, pim-sim，pim-dm，多vlan划分和vlan下组播。网络接口以太网接口：l 相对于普通的模拟监控，低成本，抗干扰。以太网接口之间用双绞线连接，双绞线的传输距离为100米。光纤接口：l 抗干扰，传输距离远。各层与上一层的级联链路使用光纤传输，交换机配置光模块或使用光纤收发器。前端摄像机与配电机房的距离大于100米的，使用光纤传输，摄像机与接入层交换机之间使用一对光纤收发器进行光电转换。冗余链路：l 网络分层为接入层，汇聚层，核心层，每台设备与上一层级联时，都级联至少两台上层设备，每台设备与某台设备级联时，都使用两条光纤链路连接，可以实现冗余和负载均衡，避免某一链路或者某台设备故障时，传输中断，图像丢失。还可以减轻一条链路的压力，增加传输速度。可靠性增加，成本较方案三高。网络流量l 组播：实时监控组播数据流。l 单播：存储数据流，信令控制，TCP传输。l 码流：高清视频码流6M/bps。网络设计l 建议使用监控专网l 构建监控专网优势对网络安全要求较低，便于今后开展其它IP业务，无需额外的QoS支持。网络排错l 组播表查看l 线路排查
