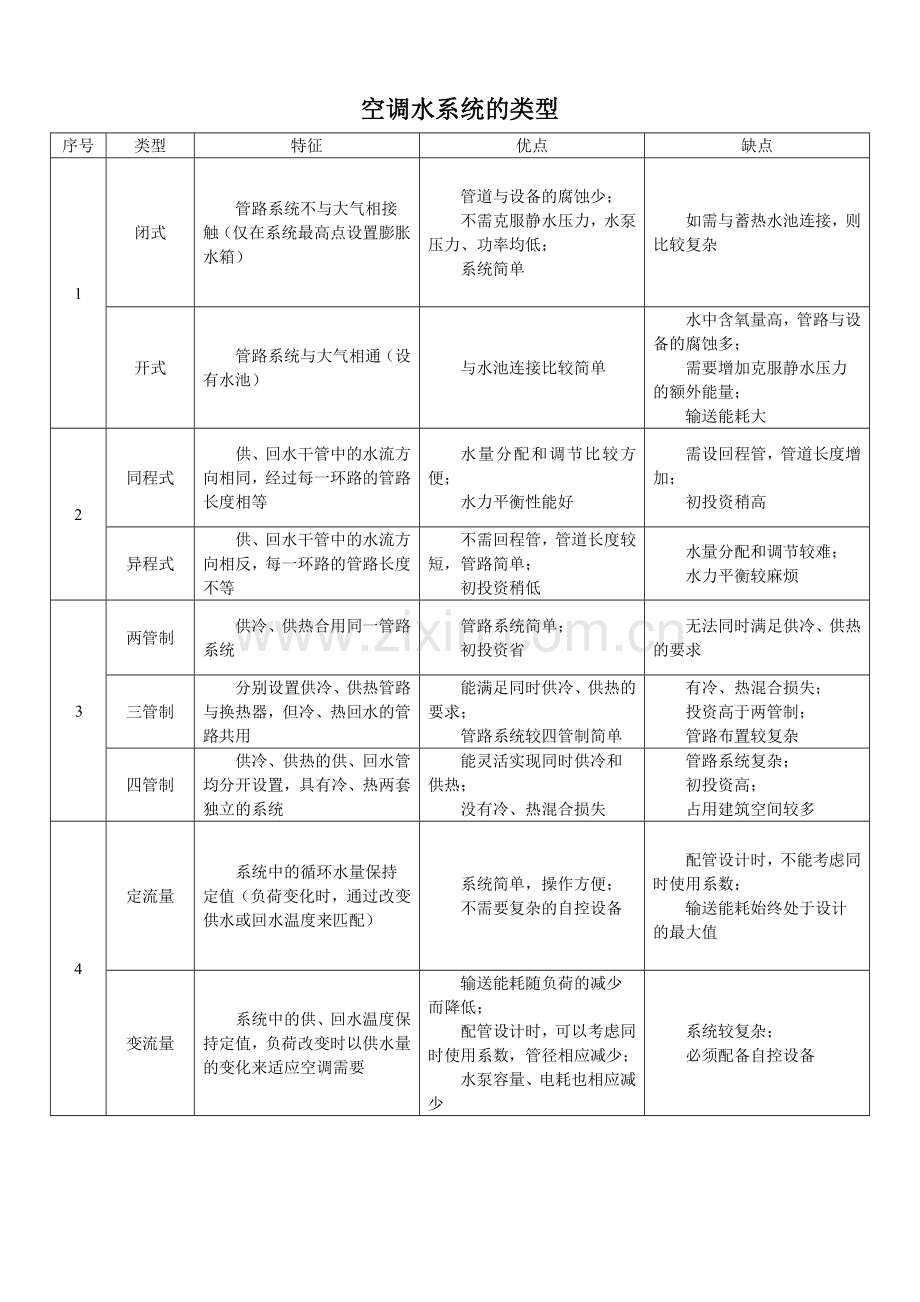

空调水系统的类型
序号
类型
特征
优点
缺点
1
闭式
管路系统不与大气相接触（仅在系统最高点设置膨胀水箱）
管道与设备的腐蚀少；
不需克服静水压力，水泵压力、功率均低；
系统简单
如需与蓄热水池连接，则比较复杂
开式
管路系统与大气相通（设有水池）
与水池连接比较简单
水中含氧量高，管路与设备的腐蚀多；
需要增加克服静水压力的额外能量；
输送能耗大
2
同程式
供、回水干管中的水流方向相同，经过每一环路的管路长度相等
水量分配和调节比较方便；
水力平衡性能好
需设回程管，管道长度增加；
初投资稍高
异程式
供、回水干管中的水流方向相反，每一环路的管路长度不等
不需回程管，管道长度较短，管路简单；
初投资稍低
水量分配和调节较难；
水力平衡较麻烦
3
两管制
供冷、供热合用同一管路系统
管路系统简单；
初投资省
无法同时满足供冷、供热的要求
三管制
分别设置供冷、供热管路与换热器，但冷、热回水的管路共用
能满足同时供冷、供热的要求；
管路系统较四管制简单
有冷、热混合损失；
投资高于两管制；
管路布置较复杂
四管制
供冷、供热的供、回水管均分开设置，具有冷、热两套独立的系统
能灵活实现同时供冷和供热；
没有冷、热混合损失
管路系统复杂；
初投资高；
占用建筑空间较多
4
定流量
系统中的循环水量保持定值（负荷变化时，通过改变供水或回水温度来匹配）
系统简单，操作方便；
不需要复杂的自控设备
配管设计时，不能考虑同时使用系数；
输送能耗始终处于设计的最大值
变流量
系统中的供、回水温度保持定值，负荷改变时以供水量的变化来适应空调需要
输送能耗随负荷的减少而降低；
配管设计时，可以考虑同时使用系数，管径相应减少；
水泵容量、电耗也相应减少
系统较复杂；
必须配备自控设备

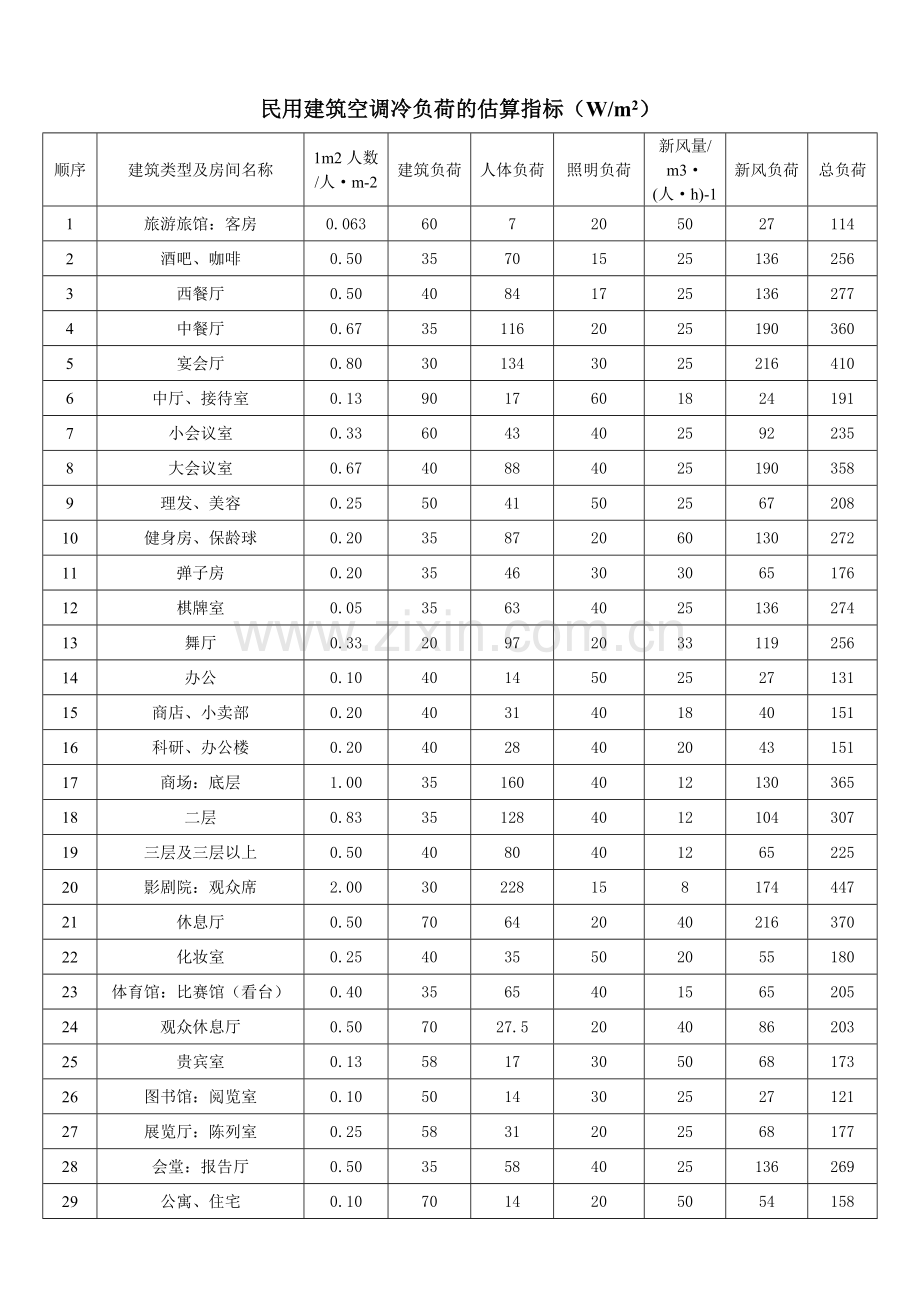

民用建筑空调冷负荷的估算指标（W/m2）
顺序
建筑类型及房间名称
1m2人数/人·m-2
建筑负荷
人体负荷
照明负荷
新风量/
m3·
(人·h)-1
新风负荷
总负荷
1
旅游旅馆：客房
0.063
60
7
20
50
27
114
2
酒吧、咖啡
0.50
35
70
15
25
136
256
3
西餐厅
0.50
40
84
17
25
136
277
4
中餐厅
0.67
35
116
20
25
190
360
5
宴会厅
0.80
30
134
30
25
216
410
6
中厅、接待室
0.13
90
17
60
18
24
191
7
小会议室
0.33
60
43
40
25
92
235
8
大会议室
0.67
40
88
40
25
190
358
9
理发、美容
0.25
50
41
50
25
67
208
10
健身房、保龄球
0.20
35
87
20
60
130
272
11
弹子房
0.20
35
46
30
30
65
176
12
棋牌室
0.05
35
63
40
25
136
274
13
舞厅
0.33
20
97
20
33
119
256
14
办公
0.10
40
14
50
25
27
131
15
商店、小卖部
0.20
40
31
40
18
40
151
16
科研、办公楼
0.20
40
28
40
20
43
151
17
商场：底层
1.00
35
160
40
12
130
365
18
二层
0.83
35
128
40
12
104
307
19
三层及三层以上
0.50
40
80
40
12
65
225
20
影剧院：观众席
2.00
30
228
15
8
174
447
21
休息厅
0.50
70
64
20
40
216
370
22
化妆室
0.25
40
35
50
20
55
180
23
体育馆：比赛馆（看台）
0.40
35
65
40
15
65
205
24
观众休息厅
0.50
70
27.5
20
40
86
203
25
贵宾室
0.13
58
17
30
50
68
173
26
图书馆：阅览室
0.10
50
14
30
25
27
121
27
展览厅：陈列室
0.25
58
31
20
25
68
177
28
会堂：报告厅
0.50
35
58
40
25
136
269
29
公寓、住宅
0.10
70
14
20
50
54
158
