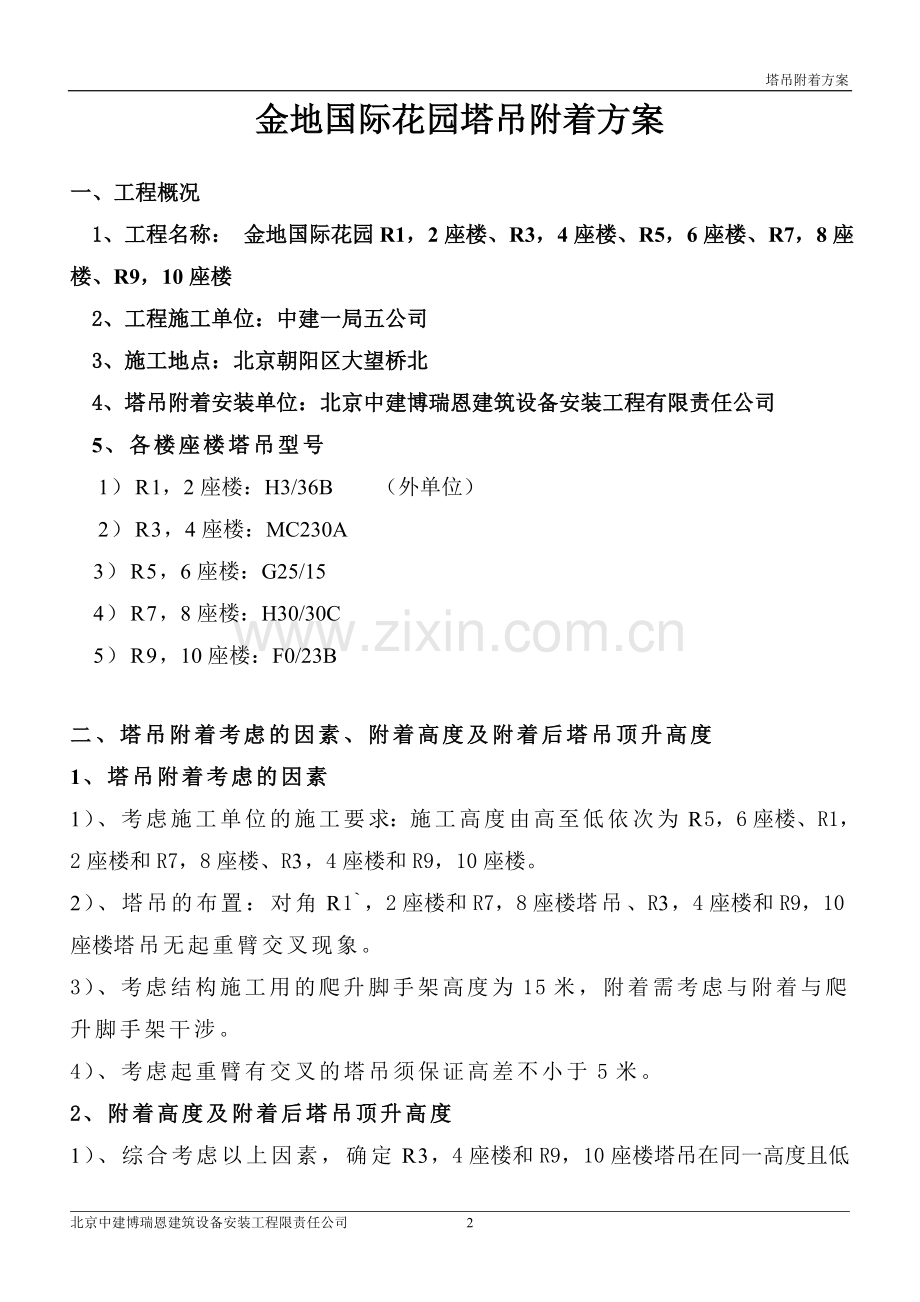

塔吊附着方案 金地国际花园塔吊附着方案目录一、 工程概况二、 塔吊附着考虑的因素、附着高度及附着后塔吊顶升高度三、 各座楼塔吊附着四、工程施工单位提供给塔吊附着安装单位的资料金地国际花园塔吊附着方案一、工程概况 1、工程名称： 金地国际花园R1，2座楼、R3，4座楼、R5，6座楼、R7，8座楼、R9，10座楼 2、工程施工单位：中建一局五公司 3、施工地点：北京朝阳区大望桥北 4、塔吊附着安装单位：北京中建博瑞恩建筑设备安装工程有限责任公司 5、各楼座楼塔吊型号1）R1，2座楼：H3/36B （外单位） 2）R3，4座楼：MC230A3）R5，6座楼：G25/154）R7，8座楼：H30/30C5）R9，10座楼：F0/23B二、塔吊附着考虑的因素、附着高度及附着后塔吊顶升高度1、塔吊附着考虑的因素1）、考虑施工单位的施工要求：施工高度由高至低依次为R5，6座楼、R1，2座楼和R7，8座楼、R3，4座楼和R9，10座楼。2）、塔吊的布置：对角R1，2座楼和R7，8座楼塔吊、R3，4座楼和R9，10座楼塔吊无起重臂交叉现象。3）、考虑结构施工用的爬升脚手架高度为15米，附着需考虑与附着与爬升脚手架干涉。4）、考虑起重臂有交叉的塔吊须保证高差不小于5米。2、附着高度及附着后塔吊顶升高度1）、综合考虑以上因素，确定R3，4座楼和R9，10座楼塔吊在同一高度且低于R1，2座楼和R7，8座楼塔吊，高差为6米（两节塔身标准节）；R1，2座楼和R7，8座楼塔吊均且低于R5，6座楼塔吊，高差为6米（两节塔身标准节）。2）、各塔附着高度见图1、图2、图3、图4、图5。 三、各座楼塔吊附着一）、附着形式、位置、高度及塔吊顶升高度1、附着形式 均采用N型2、附着高度、位置及塔吊顶升高度1）、R1，2座楼：共设6道附着。附着高度及塔吊顶升高度见图1。附着位置：见图6。2）、R3，4座楼：共设5道附着。附着高度及塔吊顶升高度见图2。附着位置：见图7。3）、R5，6座楼：共设3道附着。附着高度及塔吊顶升高度见图3。附着位置：见图8。4）、R7，8座楼：共设5道附着。附着高度及塔吊顶升高度见图4。附着位置：见图9。5）、R9，10座楼：共设5道附着。附着高度及塔吊顶升高度见图5。附着位置：见图10。二）、塔吊附着的予埋1、塔吊附着的予埋件高度及位置予埋件高度及位置由工程施工单位与塔吊附着安装单位共同确定。1）、R1，2座楼：予埋件高度见图1，位置见图6。2）、R3，4座楼：予埋件高度见图2，位置见图7。3）、R5，6座楼：予埋件高度见图3，位置见图8。4）、R7，8座楼：予埋件高度见图4，位置见图9。5）、R9，10座楼：予埋件高度见图5，位置见图10。2、予埋件位置塔吊附着对结构的作用力塔吊附着对结构的作用力，见附件1。3、予埋件位置结构承载力计算 工程施工单位须根据所提供的予埋件位置，计算附着对结构的作用力（见附件1）并对结构承载力进行验算，保证满足受力需要。 4、各楼塔吊附着予埋件的设计、制作及予埋1） 塔吊附着予埋件的设计塔吊的附着予埋件由附着安装单位提供设计图（见图11）。2）塔吊附着予埋件的制作 塔吊附着予埋件的制作由工程施工单位制作。 要求：工程施工单位必须严格按照所提供的附着予埋件图纸进行制作。3）塔吊附着予埋件的予埋 塔吊附着予埋件的工作由工程施工单位完成予埋。要求：（1）、工程施工单位必须严格按照所提供的予埋高度、位置进行予埋并且要与建筑物结构内部钢筋相连。 （2）、予埋件予埋时要垂直于水平面，并且外露平面尺寸600600mm。 四）、塔吊附着杆制作 塔吊附着杆制作，见图12、图13、图14、图15。五）、塔吊附着安装脚手架的搭设由工程施工单位在附着安装前搭设下列附着安装脚手架，作为附着安装作业面。1）、塔吊塔身附着位置中心下方1.5米处四周搭设1米高、0.5米宽脚手架（上铺脚手板）且四周及下方挂安全网。2）、在塔吊每个予埋件位置中心下方1.5米处搭设1米高、0.8米宽脚手架（上铺脚手板），长度以予埋件中心线为基准两边各1米长；且除建筑物边外其余三边及下方挂安全网。六）、塔吊附着的安装塔吊附着的安装由安装单位完成，由工程施工单位配合测量塔吊垂直度。1、 附着安装1）、在所设计的附着高度位置上安装附着围框，同时把附墙件与预埋件焊接在一起。预埋件中心与附墙件中心重合。2）、把附着杆安装到位。3）、测量塔吊两方向的垂直度，如超过2/1000，须用变幅小车吊起重物调整两方向的垂直度，使其不超过2/1000。4）、调整好垂直度后，焊接附着附着短杆与附着长杆的插接部分。焊接长度不小于300mm，采用满焊形式。2、安装过程的安全要求1）、施工人员进入现场必须戴好安全帽，高处作业系好安全带、穿防滑鞋。焊工作业时必须戴好保护用具。作业人员须持证上岗。2）、附着作业前，确定施工区域，并加警示标志。作业时严禁无关人员进入该区域。3）、各种作业工具须检验合格后方准使用。4）、附着作业时，将销轴、螺栓等小件放在工具箱内，不得抛接，在打销时有专人接销，以防坠落。5）、服从指挥，紧密配合，严格遵守各工种安全操作规程。6）、焊接作业时必须做好焊接区域内的防护，防止发生火灾。 3、附着垂直度要求附着时须检测塔吊的垂直度并调整垂直度其不得超过2/1000。四、工程施工单位提供给塔吊附着安装单位的资料 1、每台每道塔吊附着安装后塔吊垂直度测量值。 北京中建博瑞恩建筑设备安装工程限责任公司 5
