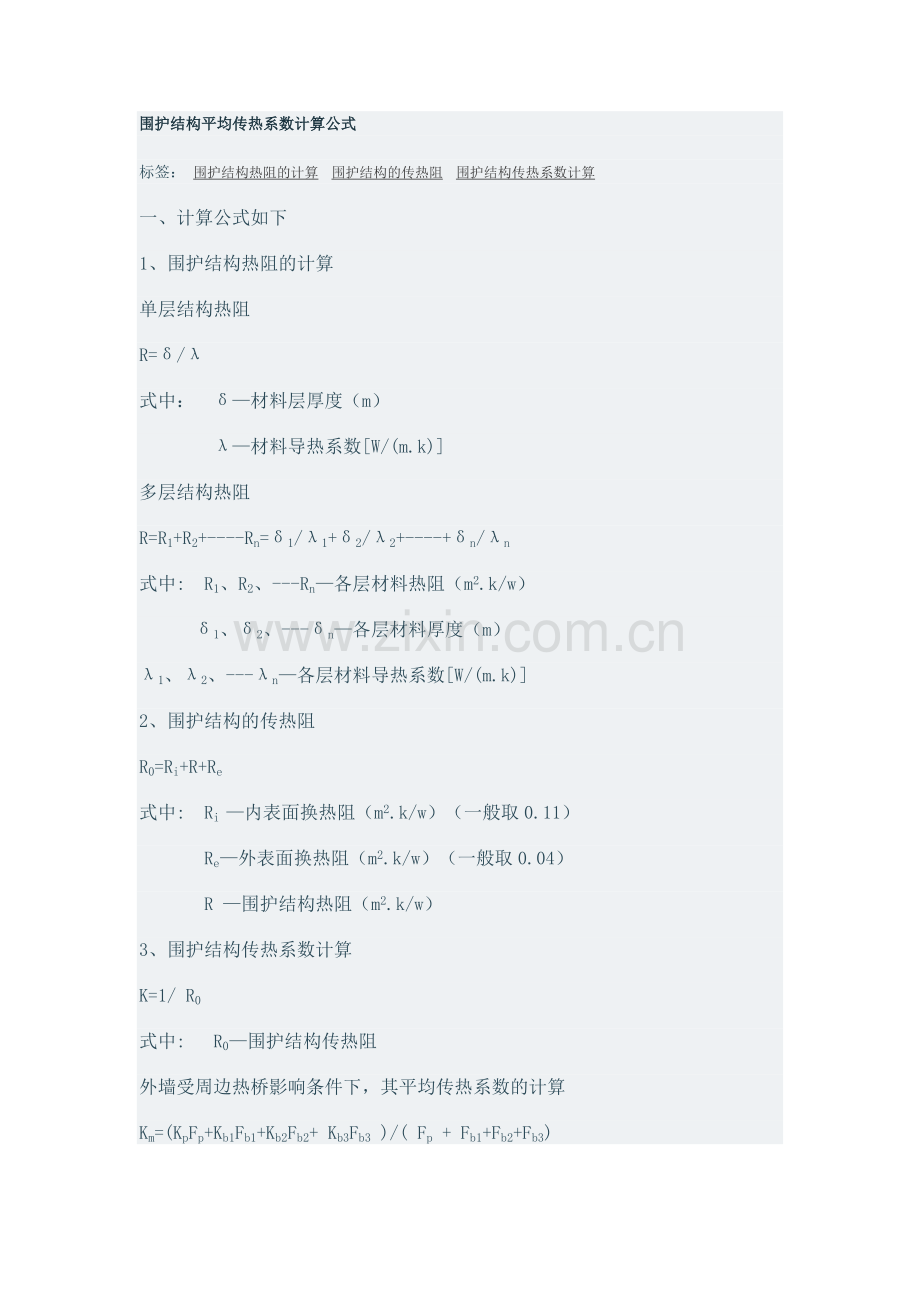

围护结构平均传热系数计算公式

标签： 围护结构热阻的计算  围护结构的传热阻  围护结构传热系数计算
一、计算公式如下
1、围护结构热阻的计算
单层结构热阻
R=δ/λ
式中： δ—材料层厚度（m）
λ—材料导热系数[W/(m.k)]
多层结构热阻
R=R1+R2+----Rn=δ1/λ1+δ2/λ2+----+δn/λn
式中: R1、R2、---Rn—各层材料热阻（m2.k/w）
δ1、δ2、---δn—各层材料厚度（m）
λ1、λ2、---λn—各层材料导热系数[W/(m.k)]
2、围护结构的传热阻
R0=Ri+R+Re
式中: Ri —内表面换热阻（m2.k/w）（一般取0.11）
Re—外表面换热阻（m2.k/w）（一般取0.04）
R —围护结构热阻（m2.k/w）
3、围护结构传热系数计算
K=1/ R0
式中: R0—围护结构传热阻
外墙受周边热桥影响条件下，其平均传热系数的计算
Km=(KpFp+Kb1Fb1+Kb2Fb2+ Kb3Fb3 )/( Fp + Fb1+Fb2+Fb3)

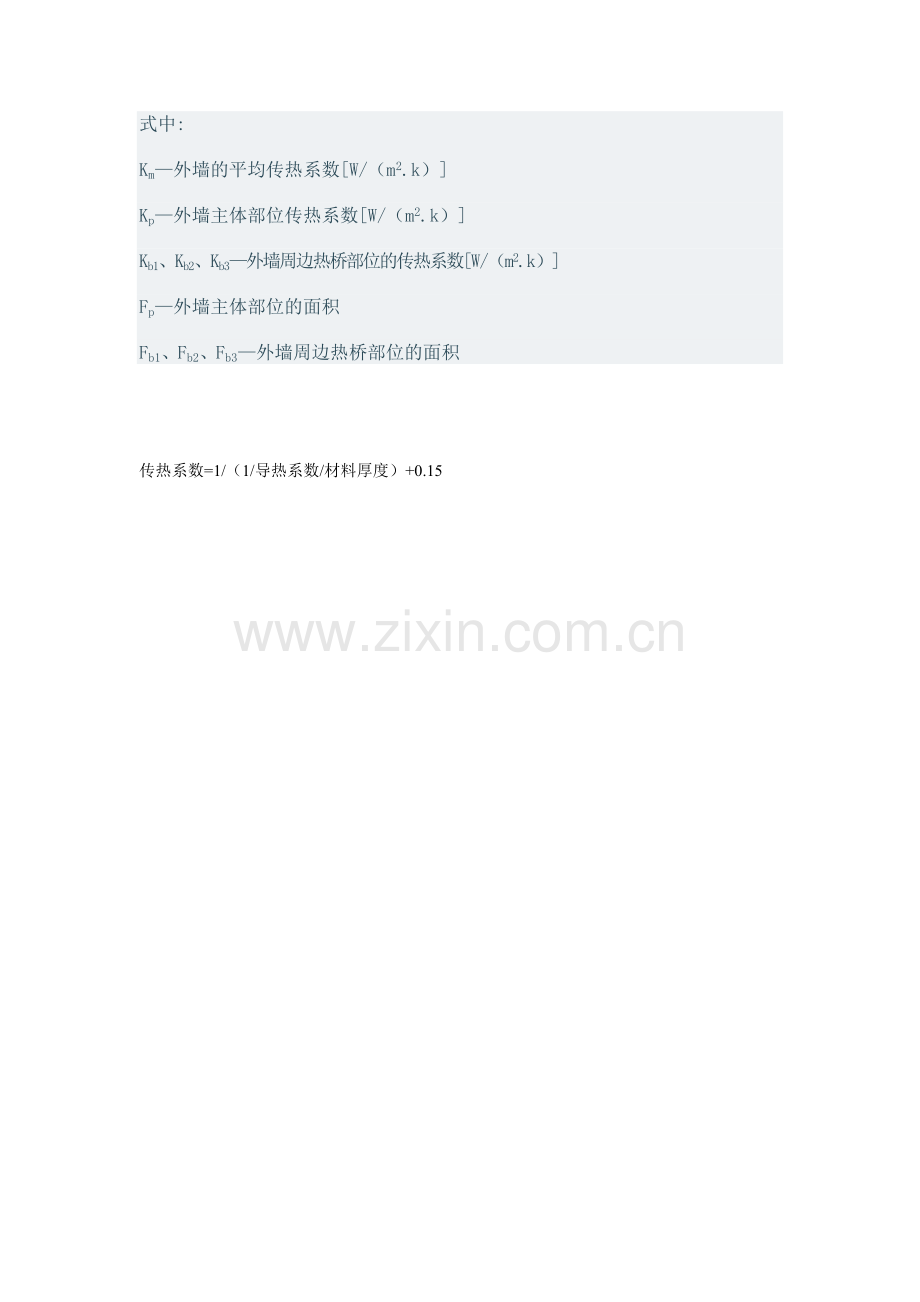

式中:
Km—外墙的平均传热系数[W/（m2.k）]
Kp—外墙主体部位传热系数[W/（m2.k）]
Kb1、Kb2、Kb3—外墙周边热桥部位的传热系数[W/（m2.k）]
Fp—外墙主体部位的面积
Fb1、Fb2、Fb3—外墙周边热桥部位的面积

传热系数=1/（1/导热系数/材料厚度）+0.15
