零部件检验制导(电动).doc

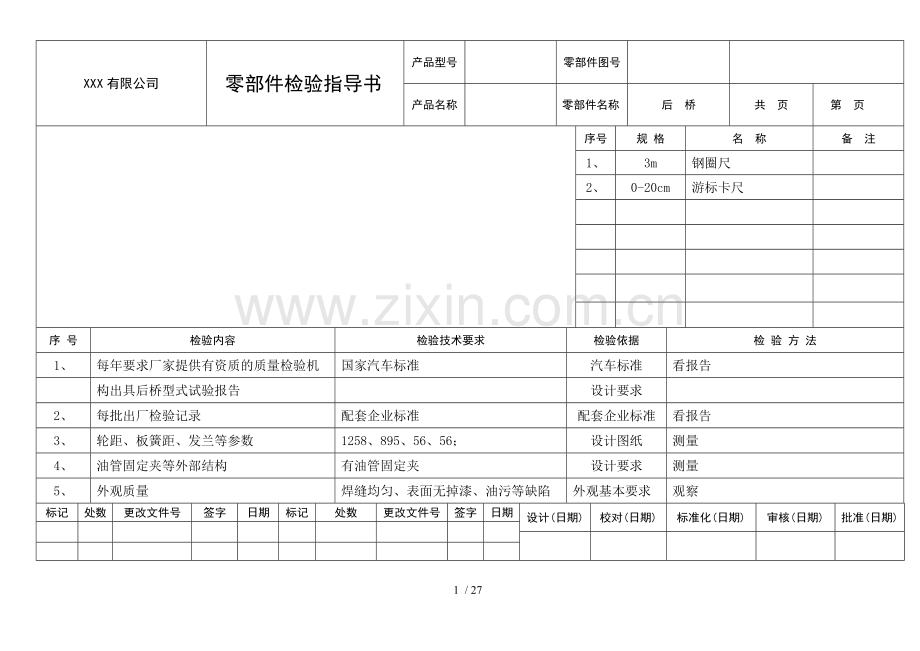

XXX有限公司
零部件检验指导书

产品型号

零部件图号

产品名称

零部件名称
后 桥
共 页
第 页

序号
规 格
名 称
备 注
1、
3m
钢圈尺

2、
0-20cm
游标卡尺

序 号
检验内容
检验技术要求
检验依据
检 验 方 法
1、
每年要求厂家提供有资质的质量检验机
国家汽车标准
汽车标准
看报告

构出具后桥型式试验报告

设计要求

2、
每批出厂检验记录
配套企业标准
配套企业标准
看报告
3、
轮距、板簧距、发兰等参数
1258、895、56、56；
设计图纸
测量
4、
油管固定夹等外部结构
有油管固定夹
设计要求
测量
5、
外观质量
焊缝均匀、表面无掉漆、油污等缺陷
外观基本要求
观察
标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期
设计(日期)
校对(日期)
标准化(日期)
审核(日期)
批准(日期)

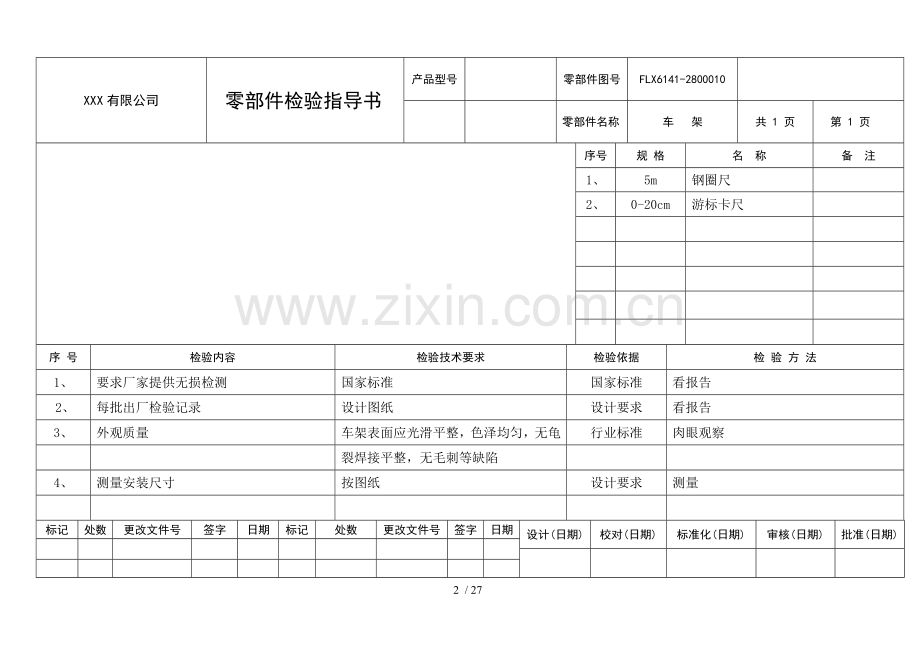

XXX有限公司
零部件检验指导书

产品型号

零部件图号
FLX6141-2800010

零部件名称
车 架
共 1 页
第 1 页

序号
规 格
名 称
备 注
1、
5m
钢圈尺

2、
0-20cm
游标卡尺

序 号
检验内容
检验技术要求
检验依据
检 验 方 法
1、
要求厂家提供无损检测
国家标准
国家标准
看报告
2、
每批出厂检验记录
设计图纸
设计要求
看报告
3、
外观质量
车架表面应光滑平整，色泽均匀，无龟
行业标准
肉眼观察

裂焊接平整，无毛刺等缺陷

4、
测量安装尺寸
按图纸
设计要求
测量

标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期
设计(日期)
校对(日期)
标准化(日期)
审核(日期)
批准(日期)

XXXX有限公司
零部件检验指导书

产品型号

零部件图号

产品名称

零部件名称
前横梁总成
共 1 页
第 1 页

序号
规 格
名 称
备 注
1、
3m
钢圈尺

2、
0-20cm
游标卡尺

3、

螺纹规

序 号
检验内容
检验技术要求
检验依据
检 验 方 法
1、
外观质量
无掉漆、变形、毛刺，焊接平整
国家标准
肉眼观察
2、
四孔安装位置、大小
605×90，11×14
设计要求
测量
3、
下摆臂支架高度、两安装孔位置、大小
支架高度50、距离290，φ10.5。
设计要求
测量
4、
中心摇臂安装轴
轴长度100，螺纹M18×1.5，长度30
设计要求
测量

标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期
设计(日期)
校对(日期)
标准化(日期)
审核(日期)
批准(日期)

XXXX有限公司
零部件检验指导书

产品型号

零部件图号

产品名称

零部件名称
下横臂焊接总成
共 1 页
第 1 页

序号
规 格
名 称
备 注
1、
3m
钢圈尺

2、
0-20cm
游标卡尺

3、

螺纹规

序 号
检验内容
检验技术要求
检验依据
检 验 方 法
1、
外观质量
无掉漆、变形、毛刺，焊接平整；
国家标准
肉眼观察
2、
旋转轴管及橡胶衬套
齿形管完好，橡胶衬套完好；
设计要求
肉眼观察
3、
球销
螺纹M12×1.25，橡胶耐老化，无破损

测量

球销转动灵活；
国家标准
观察及试验
4、
下摆臂长度
旋转轴中心到球销中心距离400；
设计要求
测量
5、
与推力杆连接孔位置
中心距离40，与水平成45°角。
设计要求
测量
标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期
设计(日期)
校对(日期)
标准化(日期)
审核(日期)
批准(日期)

XXXX有限公司
零部件检验指导书

产品型号

零部件图号

产品名称

零部件名称
转向节总成
共 1 页
第 1 页

序号
规 格
名 称
备 注
1、
3m
钢圈尺

2、
0-20cm
游标卡尺

3、

螺纹规

序 号
检验内容
检验技术要求
检验依据
检 验 方 法
1、
外观质量
无磕碰、变形、毛刺等缺陷；
国家标准
肉眼观察
2、
与减振器连接孔及固定孔
φ46、φ10.5、M12×1.25；
设计要求
测量
3、
与球销连接的锥形孔
φ46、φ12、φ12.7锥度1：6；
设计要求
测量
4、
与制动盘连接的四孔位置及大小
70×54、M8；
设计要求
测量
5、
轴长度，及螺纹
78、M16×1.5
设计要求
测量
6、
台阶大小
φ50、φ38
设计要求
测量
标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期
设计(日期)
校对(日期)
标准化(日期)
审核(日期)
批准(日期)

XXXX有限公司
零部件检验指导书

产品型号

零部件图号

产品名称

零部件名称

共 1 页
第 1 页

序号
规 格
名 称
备 注
1、
3m
钢圈尺

2、
0-20cm
游标卡尺

3、

螺纹规

序 号
检验内容
检验技术要求
检验依据
检 验 方 法
1、
提供一次型式试验报告
汽车标准
汽车标准
看报告
2、
提供出厂检验报告
企业标准
企业标准
看报告
3、
外观质量
表面无掉漆等缺陷
国家标准
肉眼观察
4、
弹簧直径
φ12；
设计要求
测量
5、
三螺栓位置、螺栓规格
分度圆φ120、M8×16
设计要求
测量
6、
油管支架、固定位置
符合装车要求
设计要求
试装
标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期
设计(日期)
校对(日期)
标准化(日期)
审核(日期)
批准(日期)

XXXX有限公司
零部件检验指导书

产品型号

零部件图号

产品名称

零部件名称
前制动器总成
共 1 页
第 1 页

序号
规 格
名 称
备 注
1、
3m
钢圈尺

2、
0-20cm
游标卡尺

3、

螺纹规

序 号
检验内容
检验技术要求
检验依据
检 验 方 法
1、
型式试验报告
汽车标准
汽车标准
看报告
2、
出厂检验
企业标准
企业标准
看报告
3、
外观质量
表面无掉漆、变形等缺陷
汽车标准
肉眼观察
4、
底板四孔大小、位置
φ9、70×52
设计要求
测量
5、
分泵及弹簧安装
安装牢固、正确
设计要求
肉眼观察
6、
制动盘内径、轮胎螺栓
内径φ220、分度圆φ114.6、M12×1.25
设计要求
测量
标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期
设计(日期)
校对(日期)
标准化(日期)
审核(日期)
批准(日期)

XXXX有限公司
零部件检验指导书

产品型号

零部件图号

产品名称

零部件名称
后钢板弹簧总成
共 1 页
第 1 页

序号
规 格
名 称
备 注
1、
3m
钢圈尺

2、
0-20cm
游标卡尺

3、

螺纹规

序 号
检验内容
检验技术要求
检验依据
检 验 方 法
1、
出厂检验
企业标准
企业标准
看报告
2、
外观质量
表面无掉漆、变形等缺陷
汽车标准
肉眼观察
4、
衬套孔径
φ30、φ12.2
设计要求
测量
5、
板簧片数、总厚度
6片、50
设计要求
测量
6、
不受力情况下两衬套孔之间距离
945
设计要求
测量

标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期
设计(日期)
校对(日期)
标准化(日期)
审核(日期)
批准(日期)

XXXX有限公司
零部件检验指导书

产品型号

零部件图号

产品名称

零部件名称
衬套（板簧总成）
共 1 页
第 1 页

序号
规 格
名 称
备 注
1、
3m
钢圈尺

2、
0-20cm
游标卡尺

3、

螺纹规

序 号
检验内容
检验技术要求
检验依据
检 验 方 法
1、
出厂检验
企业标准
企业标准
看报告
2、
外观质量
表面光滑、无毛刺等缺陷
汽车标准
肉眼观察
3、
外观尺寸
φ12.5、φ30台阶φ38、5.5
设计要求
测量
4、
橡胶硬度
55
设计要求
测量

标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期
设计(日期)
校对(日期)
标准化(日期)
审核(日期)
批准(日期)

XXXX有限公司
零部件检验指导书

产品型号

零部件图号

产品名称

零部件名称
吊环总成后板簧
共 1 页
第 1页

序号
规 格
名 称
备 注
1、
3m
钢圈尺

2、
0-20cm
游标卡尺

3、

螺纹规

序 号
检验内容
检验技术要求
检验依据
检 验 方 法
1、
出厂检验
企业标准
企业标准
看报告
2、
外观质量
表面无修饰、变形等缺陷
汽车标准
肉眼观察
3、
螺栓长度、直径
85、φ12.5
设计要求
测量
4、
两螺栓距离
70
设计要求
测量
5、
螺纹参数
M10×1.25×20
设计要求
测量
6、
附件
加一侧板、两螺母
设计要求
观察
标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期
设计(日期)
校对(日期)
标准化(日期)
审核(日期)
批准(日期)

XXXX有限公司
零部件检验指导书

产品型号

零部件图号

产品名称

零部件名称
U型螺栓总成
共 1 页
第 1 页

序号
规 格
名 称
备 注
1、
3m
钢圈尺

2、
0-20cm
游标卡尺

3、

螺纹规

序 号
检验内容
检验技术要求
检验依据
检 验 方 法
1、
出厂检验
企业标准
企业标准
看报告
2、
外观质量
表面镀锌均匀、无变形等缺陷
汽车标准
肉眼观察
3、
U型螺栓档距
75
设计要求
测量
4、
圆弧到顶部距离
140
设计要求
测量
5、
螺纹参数
M10×50
设计要求
测量

标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期
设计(日期)
校对(日期)
标准化(日期)
审核(日期)
批准(日期)

XXXX有限公司
零部件检验指导书

产品型号

零部件图号

产品名称

零部件名称
板簧下压板总成
共 1 页
第 1 页

序号
规 格
名 称
备 注
1、
3m
钢圈尺

2、
0-20cm
游标卡尺

3、

螺纹规

序 号
检验内容
检验技术要求
检验依据
检 验 方 法
1、
出厂检验
企业标准
设计要求
看报告
2、
外观质量
表面电泳均匀、无变形等缺陷
汽车标准
肉眼观察
3、
四孔位置
75×75
设计要求
测量
4、
减震器支架
螺纹M8、方向符合装车要求
设计要求
测量
5、
中间孔
φ24带翻边
设计要求
测量

标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期
设计(日期)
校对(日期)
标准化(日期)
审核(日期)
批准(日期)

XXXX有限公司
零部件检验指导书

产品型号

零部件图号

产品名称

零部件名称
后减震器
共 1 页
第 1 页

序号
规 格
名 称
备 注
1、
3m
钢圈尺

2、
0-20cm
游标卡尺

序 号
检验内容
检验技术要求
检验依据
检 验 方 法
1、
型式试验
汽车标准
汽车标准
看报告
2、
出厂检验
企业标准
设计要求
看报告
3、
外观质量
表面光滑、无毛刺、掉漆等缺陷
汽车标准
肉眼观察
4、
尺寸
符合图纸要求
设计要求
测量
5、
最短、最长值
265～420
设计要求
测量
6、
胶垫
无开裂、老化等缺陷
汽车标准
肉眼观察
标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期
设计(日期)
校对(日期)
标准化(日期)
审核(日期)
批准(日期)

XXXX有限公司
零部件检验指导书

产品型号

零部件图号

产品名称

零部件名称
转向拉杆总成
转向摇臂总成
共 1 页
第 1 页

序号
规 格
名 称
备 注
1、
3m
钢圈尺

2、
0-20cm
游标卡尺

序 号
检验内容
检验技术要求
检验依据
检 验 方 法
1、
出厂检验
企业标准
设计要求
看报告
2、
外观质量
表面光滑、无毛刺、掉漆、无运输等缺
汽车标准
肉眼观察
3、
橡胶件
无运输破损、耐老化等缺陷
行业标准
肉眼观察
4、
尺寸
符合图纸要求
设计要求
测量
5、
球销
要求耐磨，生产厂家不变。
型式试验
看报告

标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期
设计(日期)
校对(日期)
标准化(日期)
审核(日期)
批准(日期)

XXXX有限公司
零部件检验指导书

产品型号

零部件图号

产品名称

零部件名称

共 2 页
第 1 页

序号
规 格
名 称
备 注
1、
3m
钢圈尺

2、
0-20cm
游标卡尺

序 号
检验内容
检验技术要求
检验依据
检 验 方 法
1、
外观质量
A、外观无变形及裂纹、外形尺寸符合
技术条件
测量

规定。
蓄电池标准
观察

B、有正、负极、商标、型号、规格、

制造日期、制造厂名等标志应清晰、牢

固、不易变色、脱落。

C、整箱包装的蓄电池应附检验合格证、

标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期
设计(日期)
校对(日期)
标准化(日期)
审核(日期)
批准(日期)

XXXX有限公司
零部件检验指导书

产品型号

零部件图号
FLX6041-3731010

产品名称

零部件名称
蓄电池总成
共 2 页
第2 页

序号
规 格
名 称
备 注
1、
3m
钢圈尺

2、
0-20cm
游标卡尺

序 号
检验内容
检验技术要求
检验依据
检 验 方 法

使用说明书，包装外侧应有提醒正确
技术条件
测量

运输的标志。
蓄电池标准
观察

D、电池的极性应与正、负极标志相符。

2
出厂报告
符合企业标准
企业标准
看报告

标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期
设计(日期)
校对(日期)
标准化(日期)
审核(日期)
批准(日期)

XXXX有限公司
零部件检验指导书

产品型号

零部件图号
XQ-5-5H

产品名称

零部件名称
电机总成
共1 页
第1 页

序号
规 格
名 称
备 注
1、
3m
钢圈尺

2、
0-20cm
游标卡尺

序 号
检验内容
检验技术要求
检验依据
检 验 方 法
1、
看出厂报告
按发动机厂检验标准
企业标准
看报告
2、
安装尺寸
与后桥安装位置配合良好
装配要求
试装
3、
外观质量
漆面良好，无油污、锈蚀等现象
检验规范
肉眼观察
4、
核对型号、包装
型号正确、包装、铭牌等符合要求
企业标准
肉眼观察

标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期
设计(日期)
校对(日期)
标准化(日期)
审核(日期)
批准(日期)

27 / 27
XXXX有限公司
零部件检验指导书

产品型号

零部件图号
FLX6081-3411010

产品名称

零部件名称
方向机总成
共 1 页
第 1 页

序号
规 格
名 称
备 注
1、
3m
钢圈尺

2、
0-20cm
游标卡尺

3、

序 号
检验内容
检验技术要求
检验依据
检 验 方 法
1、
外观质量
无掉漆、变形、毛刺，焊接平整；
国家标准
肉眼观察
2、
旋转轴管及橡胶衬套
齿形管完好，橡胶衬套完好；
设计要求
肉眼观察
3、
方向机转动
方向机转动伸缩自如，无阻滞现象
设计要求
测量
4、
相关尺寸
长度尺寸：384 140 80 φ12
设计要求
测量
5、

标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期
设计(日期)
校对(日期)
标准化(日期)
审核(日期)
批准(日期)

XXXX有限公司
零部件检验指导书

产品型号

零部件图号
FLX2800G14-001

产品名称

零部件名称
车 架
共 1 页
第 1 页

序号
规 格
名 称
备 注
1、
5m
钢圈尺

2、

序 号
检验内容
检验技术要求
检验依据
检 验 方 法
1、
要求厂家提供无损检测
国家标准
国家标准
看报告
2、
每批出厂检验记录
设计图纸
设计要求
看报告
3、
外观质量
车架表面应光滑平整，色泽均匀，无龟
行业标准
肉眼观察

裂焊接平整，无毛刺等缺陷

4、
测量安装尺寸
按图纸
设计要求
测量

标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期
设计(日期)
校对(日期)
标准化(日期)
审核(日期)
批准(日期)

XXXX有限公司
零部件检验指导书

产品型号

零部件图号
FLX4133G14W001

产品名称

零部件名称
组合尾灯
共 1 页
第 1 页

序号
规 格
名 称
备 注
1、
3m
钢圈尺

2、

序 号
检验内容
检验技术要求
检验依据
检 验 方 法
1、
外观质量
表面光洁，无划伤，擦伤等缺陷；外观无裂纹、毛刺
设计要求

2、
测量安装尺寸
按图纸
设计要求
测量
3、
转向灯12V21W后位灯12V5W刹车灯12V100W倒车灯12V21W
按图纸
国家标准
通电检测

4、

标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期
设计(日期)
校对(日期)
标准化(日期)
审核(日期)
批准(日期)

XXXX有限公司
零部件检验指导书

产品型号

零部件图号
FLX4101G14W001

产品名称

零部件名称
前照灯
共 1 页
第 1 页

序号
规 格
名 称
备 注
1、
3m
钢圈尺

2、

序 号
检验内容
检验技术要求
检验依据
检 验 方 法
1、
外观质量
表面光洁，无划伤，擦伤等缺陷；外观无裂纹、毛刺
设计要求

2、
测量安装尺寸
按图纸
设计要求
测量
3、
规格12V100W
按图纸
国家标准
通电检测

4、

标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期
设计(日期)
校对(日期)
标准化(日期)
审核(日期)
批准(日期)

XXXX有限公司
零部件检验指导书

产品型号

零部件图号
FLX5200G14W001

产品名称

零部件名称
挡风玻璃
共 1 页
第 1 页

序号
规 格
名 称
备 注
1、
3m
钢圈尺

2、

序 号
检验内容
检验技术要求
检验依据
检 验 方 法
1、
外观质量
玻璃表面光洁， 边角打磨光滑
设计要求

2、
测量安装尺寸
按图纸
设计要求
测量
3、
性能要求

4、

标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期
设计(日期)
校对(日期)
标准化(日期)
审核(日期)
批准(日期)

XXXX有限公司
零部件检验指导书

产品型号

零部件图号
4.50B-12

产品名称

零部件名称
轮辋
共 1 页
第 1 页

序号
规 格
名 称
备 注
1、
3m
钢圈尺

2、

序 号
检验内容
检验技术要求
检验依据
检 验 方 法
1、
外观质量
外观完整、无缺损、受伤现象，油漆光亮，无流痕、露底等缺陷；焊缝表面均匀、平整、不得有漏焊、夹渣、虚焊、咬边、烧穿、塌陷等缺陷
设计要求
目测
2、
测量安装尺寸
设计要求
设计要求
测量

标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期
设计(日期)
校对(日期)
标准化(日期)
审核(日期)
批准(日期)

XXXX有限公司
零部件检验指导书

产品型号

零部件图号
155/70R12C

产品名称

零部件名称
轮胎
共 1 页
第 1 页

序号
规 格
名 称
备 注
1、
3m
钢圈尺

2、

序 号
检验内容
检验技术要求
检验依据
检 验 方 法
1、
外观质量
检查轮胎各部件间无脱层、海绵状、钢丝圈上抽和断裂，多根帘线断裂，胎里帘线起褶楞和胎冠出胶边带帘线等严重影响使用寿命的外观缺陷。
设计要求
目测
2、
轮胎宽度及厚度
155/70R12C
设计要求
测量

标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期
设计(日期)
校对(日期)
标准化(日期)
审核(日期)
批准(日期)

零部件检验指导书
FLX-W033-2012

编制：
批准：
日期：
