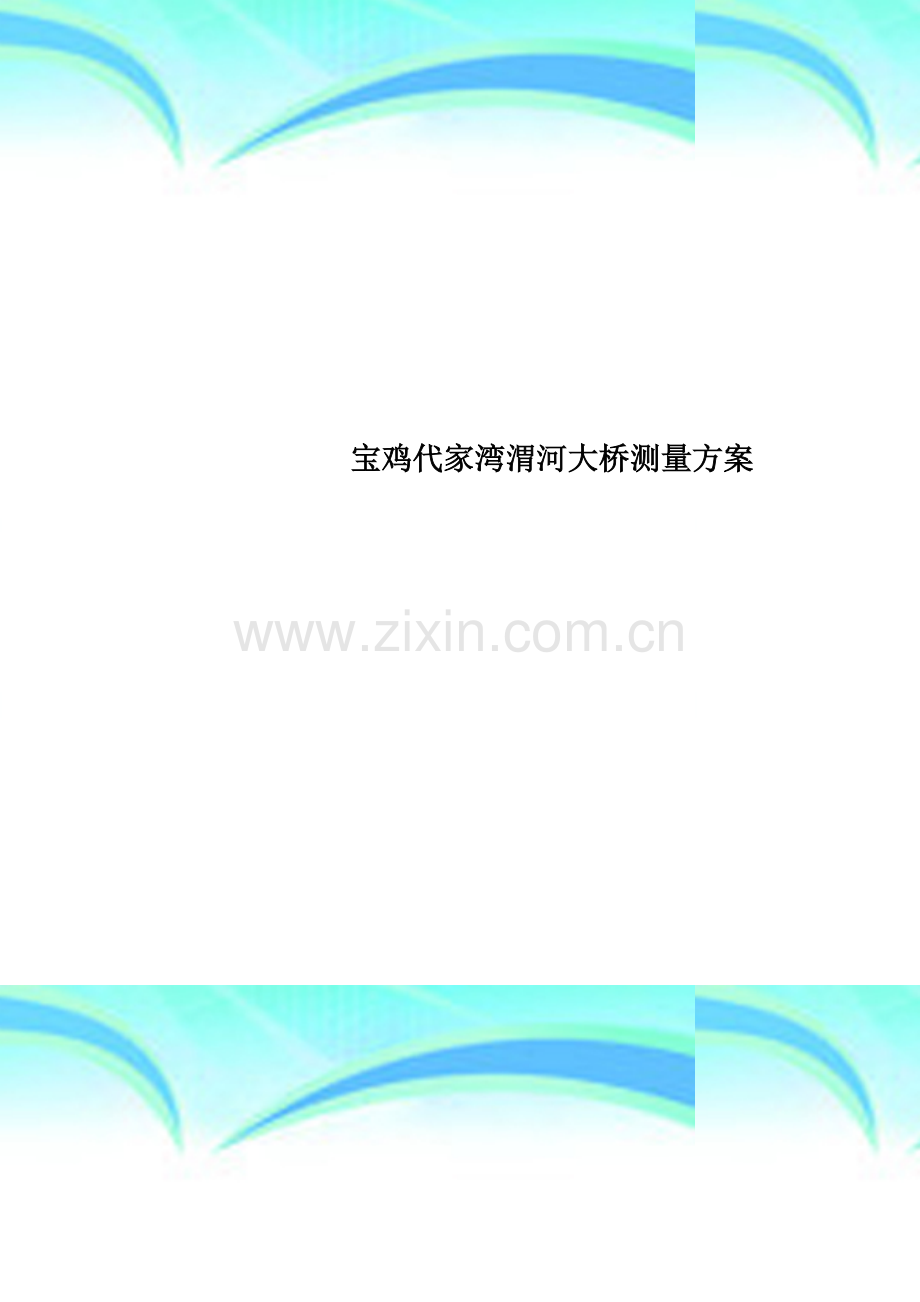

宝鸡代家湾渭河大桥测量方案

———————————————————————————————— 作者：
———————————————————————————————— 日期：

2

个人收集整理 勿做商业用途
设计依据
《工程测量规范》（GB50026-—-—-93）
《路桥工程施工手册》
《宝鸡市代家湾渭河大桥工程施工图纸》
《路桥工程验收规范及规程》
《公路斜拉桥设计规范》（JTJ027—96）
《公路桥涵施工技术规范》（JTJ041-2000）
宝鸡市勘察设计院提供控制点:
Ⅲ1151水准点:568。045m
DS1水准点： 568.003
工程范围
桥梁起点桩号为K0+478。342，坐标为110822。701，116134.596，终点桩号为K1+624。342，坐标为109676.957，116110.357，全长1146m,桥宽28m。
测量总流程图
由于大桥结构复杂，测量放线部位多，计算量大，为保证测量工作不影响结构施工，根据工程需做如下测量工艺流程图：附下页
桥梁上部结构物施工放样及标高检查
桥梁下部结构物施工放样
数据有问题，申报工程部

工程部

复核业主移交控制点，并布设加密控制网
控制点有问题申报监理办公室
桥梁施工测量
熟悉桥梁设计图纸
做好施工放样数据准备
了解工程概况及校核图纸数据
主塔、现浇梁放及斜拉索放
样及标高测量；大桥监控。
读懂主塔施工设计图；做好施工测量数据准备

竣工测量、验交测量资料

大桥控制测量
1．控制点复测
为确保整个工程测量的准确无误,首先应该对甲方提供的首级控制点用全站仪、水准仪进行复测，并将复测的最后结果交给监理工程师.因为本工程为第二次开工，甲方移交的控制点在原测量班已经复测，复测成果已报监理办公室，本方案只对遗留下来的控制点进行复测和加密。
2．控制点加密
由于遗留下的控制点，在点位和密度上不能满足以后施工控制的需要，对结构物放样不利，所以对全桥控制网进行加密。由于第一次复测所布控制(平面）网是依据设计点164和二家村标进行布设，本次检测时164点已破坏，无法采用设计点检测已布平面网的精度，对此我们复查了原平面控制网测量资料和成果,可以肯定其资料、成果的正确性，为使原平面控制点能正常控制该桥施工，我们选用原网络中的长边（搅拌站——Q2边）作为检测网络的起、闭边，对DS2、Q1、Q3点进行检测,检测结果均满足一级导线精度要求，故确定用原控制点成果控制今后的施工,同时在检测过程中加密Q3—1、Q3—2两点，以方便施工控制。
3．测量方法及成果
⑴．导线测量方法
采用仪器为TC702型全站仪，测距精度±（2+2PPm×D)；测角精度±2"；测量方法为三联脚架法.
水平角取两测回角值的均值，边长取对向观测两测回的均值;采用一级导线进行加密.
一级导线技术指标：一级导线其测角中误差为5”，测距中误差为15 mm， 相对中误差不大于1/30000，方位角闭合差为±10 (n为测站数），全长相对闭合差1/15000,DJ2仪器测回数：2测回.
⑵．高程测量方法
采用仪器为DSZ2型水准仪,其每公里测高差中数的偶然中误差为：±2mm
采用DSZ2型的水准仪和红黑双面尺进行观测，其观测顺序为，后黑—后红—前黑——-前红
分别以水准点Ⅲ1151点、Q1点作为检测的起、闭点进行检测，经检测原高程点DS、2Q1、搅拌站、DS1均满足四等水准要求，故确定采用原高程点控制今后的施工，同时加密四个水准点，即：BM1、BM2、BM3、BM5点，以方便今后施工.
四等水准测量技术指标：四等水准每一千米高差10mm，环线闭合差为±20 mm (L往返导线总长,单位Km）,山岭区±6 （n为测站数），视线长度小于100m ，前后视较差5 m，前后视累积10 m ，偶然中误差小于5mm，视线离地面最低高差0。2 m ，基本分划辅助分划或红黑面读数较差3mm ，本分划辅助分划或红黑面所测高度较差5mm。 往返观测各一 次。
⑶．精度评定
导线测量：角度闭合差12″，满足角度闭合差±10=24″﹥12″，导线全长相对精度1/46684〈1/15000的一级导线精度要求。
水准测量：水准点闭合差24mm,满足<±20=33mm﹥24mm,满足四等水准精度要求。
⑷．三角高程测量
因为本工程为斜拉桥，主塔高63米，传统的水准测量难以完成施工任务,所以主塔在进行中塔柱以上部位施工时采用三角高程测量。
引桥施工放样
1．桩基放样
桩基是大桥的基础,也是整个测量放样的开始,必须保证正确无误，首先应根据图纸提供的数据核算桩基坐标,经核对无误后再进行放样.采用TC702型的全站仪进行放样。采用全站仪极坐标发放样,先在导线点I1处设站,后视另一导线点I2，后视定向，再将计算好的桩位坐标输入仪器,全站仪自动计算出桩位与测站距离D与方位角W,转动仪器直到方位角为0秒，对准棱镜实测距离 D ，前后移动棱镜，直到△D为2~3毫米才可以却确定位置,然后打桩, 在困难地段周边放出四个护桩，用砼加固保护好，便于捶桩中途及孔后检查桩中心位置，并在护桩及撞基护筒设立水准点以便检查成孔后深度。
一般测量放线技术要求为:放样边长不能大于后视边长；放样边长不能超120米（由放样使用的小棱镜决定）；方向归0不得大于2″。
2、承台放样
首先应该仔细阅读图纸，根据图纸设计尺寸计算承台的各个角坐标或放出承台轴线坐标及水准高程，用全站仪定出四个点位置,用DSZ2型水准仪测定承台标高。
3．墩柱、垫石放样
同桩基、承台施工放样方法。
主塔施工放样及监控
1．下塔柱与横梁的施工放样
下塔柱与横梁总高为10.425m，高程测量使用水准仪配合钢卷尺进行观测。
根据大桥施工方案，下塔柱分三次浇注混凝土，在第一次浇注前计算并放样出下塔柱底部模板的支模线，测量模板安装完毕后顶部与承台面的高度，再根据施工图xxx号图纸计算出该高度模板的四角坐标进行模板的校核，第二次和第三次浇注校核与第一次相同；横梁施工放样首先放样出桥轴线和横梁宽度,模板安装完毕，校核模板安装位置;校核模板的平面允许误差为≤5mm，高程允许误差为≤5mm。
2．主塔与加劲梁的沉降与变形监测
主塔的沉降观测：在承台表面均匀埋设6—10个沉降观测点,在主塔承台附近埋设一个沉降观测基准点，此基准点与全桥水准网联测；观测周期：在承台浇注后每天早、晚观测2次，观测2周,之后在同一时间段每天观测一次，在横梁浇注后每天早、晚观测2次，观测1周,之后每天相同时间段观测一次；在中、上塔柱施工是每天必须观测，数据报监控单位。
加劲梁变形监控：另附方案
3．技术指标：
主塔位置允许偏位：
主塔轴线偏位«±10mm
断面尺寸〈±20mm
塔轴线倾斜度«H/1500
塔顶高程允许偏差<±10mm
主梁轴线偏位«±10mm
主梁宽度偏差«±30mm
斜拉索位置允许偏差：
锚固点高程偏差«±10mm
锚固点平面偏差«±10mm
斜拉索施工拉力偏差<±3％
4．现浇箱梁工程放样
按照图纸设计坐标，在地面上放出桥梁轴线,及边线(边线宽度由结构主管提供），测定其架子高程提供给架子班搭架子。架子搭好以后,在架子上绑好木条枋并在木条枋上测定箱梁底板左右边线的平面位置及水准高程，提供给木工班搭设模板,为保证线行的完美，直线段每5米测设一个平面控制点。在箱梁底板装好以后,在测定出中轴线平面控制点并复核其水准高程，经自检无误后,填写好报验资料，交由监理工程师检查验收,经复核无误且签字后,便可以进行下一道工序左右翼板边缘线,中腹板线放样,现浇梁模板安装好后对其进行校核。
5．中上塔柱施工控制
施工测量重点是：保证中上塔柱各部分结构的倾斜度、外形几何尺寸、平面位置、高程满足规范及设计要求.中上塔柱施工测量难点是：在有风振、温差、日照等情况下，确保塔柱测量控制的精度。其主要控制定位有：劲性骨架定位、钢筋定位、塔柱模板定位、预埋件安装定位等。
高程基准传递控制
由承台上的高程基准向上传递至塔身，其传递方法以全站仪悬高测量为主，以水准仪钢尺量距法校核.
⑴ 全站仪悬高测量
该法原理是采用TC702全站仪三角高程测量已知高程水准点至待定高程水准点之高差.悬高测量要求在较短的时间内完成，觇标高精确量至毫米，正倒镜观测,使目标影象处于竖丝附近，且位于竖丝两侧对称的位置上，以减弱横线不水平引起的误差影响，六测回测定高差，再取中数确定待定高程水准点与已知高程水准点高差，从而得出待定高程水准点高程。TC702全站仪悬高测量观测示意图见图5。1。

图5.1 TC702全站仪悬高测量观测示意图
⑵ 水准仪钢尺量距法
该法首先将检定钢尺悬挂在固定架上,测量检定钢尺边温度，下挂一与检定钢尺检定时拉力相等的重锤，然后由上、下水准仪的水准尺读数及钢尺读数,通过检定钢尺检定求得的尺长方程式求出检定钢尺丈量时的实际长度（检定钢尺长度应进行倾斜改正)，最后通过已知高程水准点与待定高程水准点的高差计算待定水准点高程。为检测高程基准传递成果，至少变换三次检定钢尺高度，取平均值作为最后成果。
5.1。3 中上塔柱施工测量控制
塔柱施工首先进行塔柱钢筋主筋边框架线放样，再进行塔柱截面轴线点、角点放样及塔柱模板检查定位与预埋件安装定位，各种定位及放样以TC702全站仪三维坐标法为主。
（1)中上塔柱截面轴线点、角点以及特征点坐标计算
根据施工设计图纸和索塔施工节段划分，建立数学模型，编制数据处理程序，
计算塔柱截面轴线点、角点以及特征点三维坐标。计算成果编制成汇总资料,报监理工程师和测量中心审批。
（2）劲性骨架安装定位
塔柱劲性骨架是由角钢、槽钢等加工制作，用于定位钢筋、支撑模板。塔柱劲性骨架定位精度要求不高，要求其平面位置不影响塔柱混凝土保护层厚度即可，塔柱劲性骨架分节段加工制作,分段长度与主筋长度基本一致。在无较大风力影响情况下，采用重锤球法定位劲性骨架，定位高度大于该节段劲性骨架长度的2/3，以靠尺法定位劲性骨架作校核。如果受风力影响，锤球摆动幅度较大，则采用全站仪三维坐标法定位劲性骨架.除首节劲性骨架控制底面与顶面角点外，其余节段劲性骨架均控制其顶面四角点的三维坐标，从而控制劲性骨架横、纵向倾斜及扭转。
（3)塔柱主筋框架线放样
塔柱主筋框架线放样，即放样竖向钢筋内边框线，确保混凝土保护层厚度，其放样精度要求较高.采用TC702全站仪三维坐标法放样塔柱同高程截面竖向主筋内边框架线及塔柱截面轴线，测量标志尽可能标示于劲性骨架,以便于塔柱竖向主筋分中支立。
(4）塔柱截面轴线及角点放样
首先采用TC702全站仪三角高程测量劲性骨架外缘临时焊的水平角钢高程，然后采用FX—4800P编程计算器，按塔柱倾斜率等要素计算相应高程处塔柱设计截面轴线点、角点三维坐标，最后于劲性骨架外缘临时焊的水平角钢上放样塔柱截面轴线点及角点，从而控制塔柱外形，以便于塔柱模板定位.
（5） 塔柱模板检查定位
因塔柱模板为定型模板，故只需定位模板就能实现塔柱精确定位.根据实测塔柱模板角点及轴线点高程,计算相应高程处塔柱角点及轴线点设计三维坐标，若实测塔柱角点及轴线点三维坐标与设计三维坐标不符,重新就位模板，调整至设计位置。对于不能直接测定的塔柱模板角点及轴线点,可根据已测定的点与不能直接测定点的相对几何关系，用边长交会法检查定位。塔柱壁厚检查采用检定钢尺直接丈量。
6．变形与沉降监控
以监控单位方案为依据.（另附）
