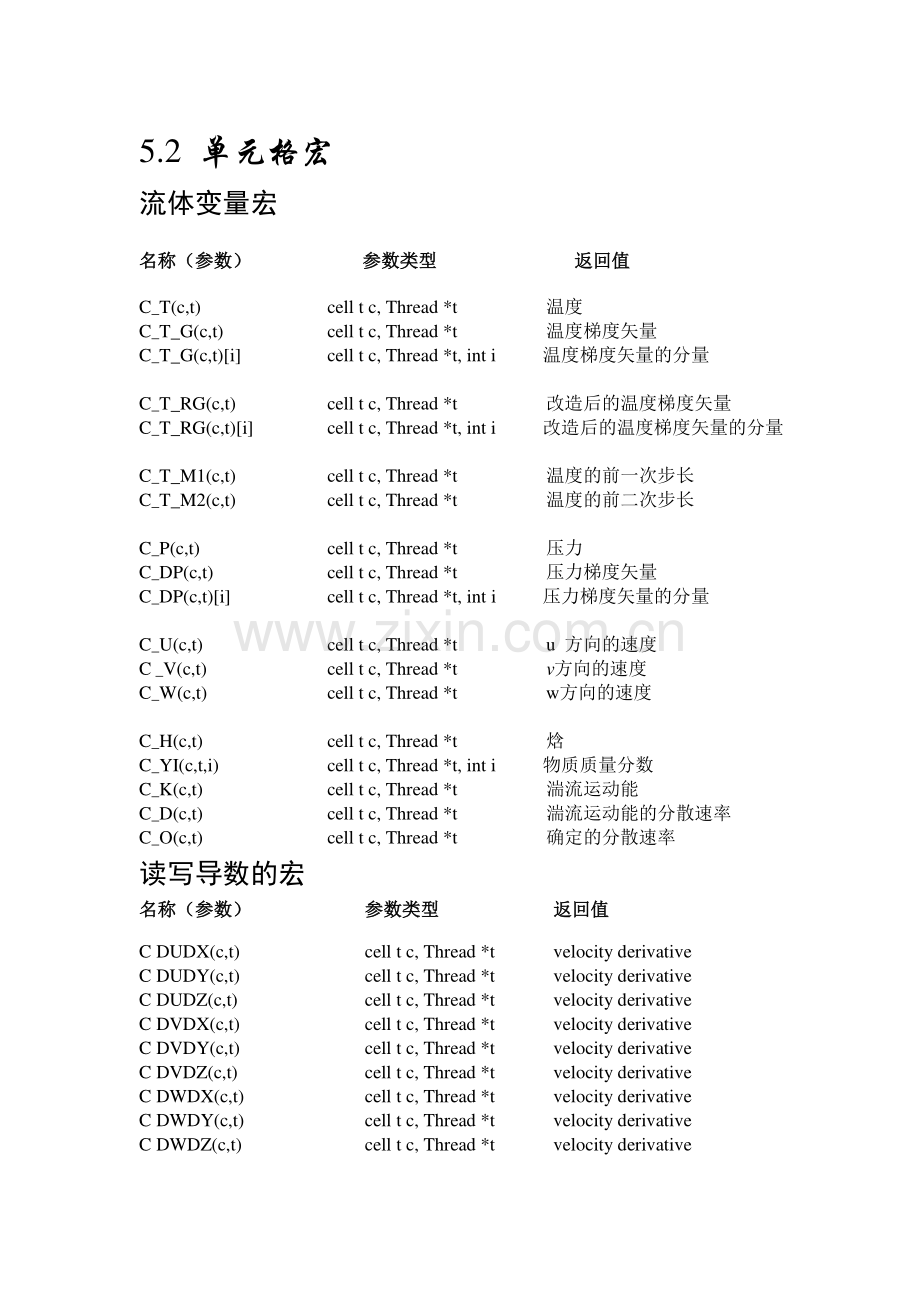

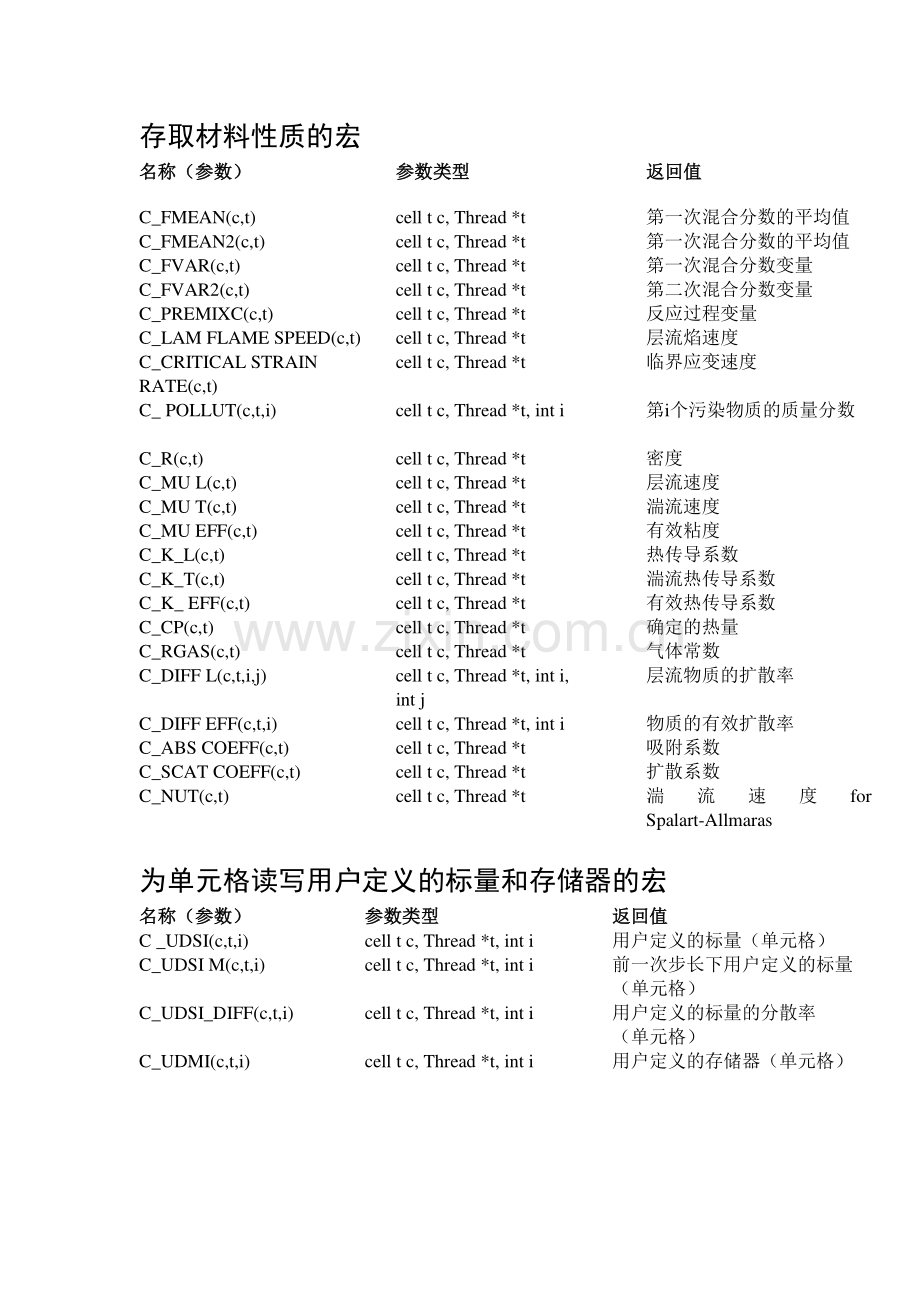

5.2 单元格宏 流体变量宏 名称（参数）名称（参数）参数类型参数类型 返回值返回值 C_T(c,t)cell t c,Thread*t 温度 C_T_G(c,t)cell t c,Thread*t 温度梯度矢量 C_T_G(c,t)i cell t c,Thread*t,int i 温度梯度矢量的分量 C_T_RG(c,t)cell t c,Thread*t 改造后的温度梯度矢量 C_T_RG(c,t)i cell t c,Thread*t,int i 改造后的温度梯度矢量的分量 C_T_M1(c,t)cell t c,Thread*t 温度的前一次步长 C_T_M2(c,t)cell t c,Thread*t 温度的前二次步长 C_P(c,t)cell t c,Thread*t 压力 C_DP(c,t)cell t c,Thread*t 压力梯度矢量 C_DP(c,t)i cell t c,Thread*t,int i 压力梯度矢量的分量 C_U(c,t)cell t c,Thread*t u 方向的速度 C _V(c,t)cell t c,Thread*t v方向的速度 C_W(c,t)cell t c,Thread*t w方向的速度 C_H(c,t)cell t c,Thread*t 焓 C_YI(c,t,i)cell t c,Thread*t,int i 物质质量分数 C_K(c,t)cell t c,Thread*t 湍流运动能 C_D(c,t)cell t c,Thread*t 湍流运动能的分散速率 C_O(c,t)cell t c,Thread*t 确定的分散速率 读写导数的宏 名称（参数）名称（参数）参数类型参数类型 返回值返回值 C DUDX(c,t)cell t c,Thread*t velocity derivative C DUDY(c,t)cell t c,Thread*t velocity derivative C DUDZ(c,t)cell t c,Thread*t velocity derivative C DVDX(c,t)cell t c,Thread*t velocity derivative C DVDY(c,t)cell t c,Thread*t velocity derivative C DVDZ(c,t)cell t c,Thread*t velocity derivative C DWDX(c,t)cell t c,Thread*t velocity derivative C DWDY(c,t)cell t c,Thread*t velocity derivative C DWDZ(c,t)cell t c,Thread*t velocity derivative 存取材料性质的宏 名称（参数）名称（参数）参数类型参数类型 返回值返回值 C_FMEAN(c,t)cell t c,Thread*t 第一次混合分数的平均值 C_FMEAN2(c,t)cell t c,Thread*t 第一次混合分数的平均值 C_FVAR(c,t)cell t c,Thread*t 第一次混合分数变量 C_FVAR2(c,t)cell t c,Thread*t 第二次混合分数变量 C_PREMIXC(c,t)cell t c,Thread*t 反应过程变量 C_LAM FLAME SPEED(c,t)cell t c,Thread*t 层流焰速度 C_CRITICAL STRAIN cell t c,Thread*t 临界应变速度 RATE(c,t)C_ POLLUT(c,t,i)cell t c,Thread*t,int i 第i个污染物质的质量分数 C_R(c,t)cell t c,Thread*t 密度 C_MU L(c,t)cell t c,Thread*t 层流速度 C_MU T(c,t)cell t c,Thread*t 湍流速度 C_MU EFF(c,t)cell t c,Thread*t 有效粘度 C_K_L(c,t)cell t c,Thread*t 热传导系数 C_K_T(c,t)cell t c,Thread*t 湍流热传导系数 C_K_ EFF(c,t)cell t c,Thread*t 有效热传导系数 C_CP(c,t)cell t c,Thread*t 确定的热量 C_RGAS(c,t)cell t c,Thread*t 气体常数 C_DIFF L(c,t,i,j)cell t c,Thread*t,int i,int j 层流物质的扩散率 C_DIFF EFF(c,t,i)cell t c,Thread*t,int i 物质的有效扩散率 C_ABS COEFF(c,t)cell t c,Thread*t 吸附系数 C_SCAT COEFF(c,t)cell t c,Thread*t 扩散系数 C_NUT(c,t)cell t c,Thread*t 湍流速度for Spalart-Allmaras 为单元格读写用户定义的标量和存储器的宏 名称（参数）名称（参数）参数类型参数类型 返回值返回值 C _UDSI(c,t,i)cell t c,Thread*t,int i 用户定义的标量（单元格）C_UDSI M(c,t,i)cell t c,Thread*t,int i 前一次步长下用户定义的标量（单元格）C_UDSI_DIFF(c,t,i)cell t c,Thread*t,int i 用户定义的标量的分散率（单元格）C_UDMI(c,t,i)cell t c,Thread*t,int i 用户定义的存储器（单元格）给雷诺兹压力模型读写变量的宏 名字（参数）名字（参数）参数类型参数类型 返回值返回值 C RUU(c,t)cell t c,Thread*t uu 雷诺兹压力 C RVV(c,t)cell t c,Thread*t vv 雷诺兹压力 C RWW(c,t)cell t c,Thread*t ww 雷诺兹压力 C RUV(c,t)cell t c,Thread*t uv雷诺兹压力s C RVW(c,t)cell t c,Thread*t vw 雷诺兹压力 C RUW(c,t)cell t c,Thread*t uw 雷诺兹压力 5.3表面宏 mem.h中的流体变量读写的宏 名称（参数）名称（参数）参数类型参数类型 返回值返回值 F_R(f,t)face t f,Thread*t,密度 F_P(f,t)face t f,Thread*t,压力 F_U(f,t)face t f,Thread*t,u方向的速度 F_V(f,t)face t f,Thread*t,v 方向的速度 F_W(f,t)face t f,Thread*t,w方向的速度 F_T(f,t)face t f,Thread*t,温度 F_H(f,t)face t f,Thread*t,焓 F_K(f t)face t f,Thread*t,湍流运动能 F_D(f,t)face t f,Thread*t,湍流运动能的分散速率 F_YI(f,t,i)face t f,Thread*t,int i 物质的质量分数 F_FLUX(f,t)face t f,Thread*t 通过边界表面的质量流速 用于给表面读写用户定义的标量和存储器的宏 名称（参数）名称（参数）参数类型参数类型 返回值返回值 F_UDSI(f,t,i)face t f,Thread*t,int i 用户确定的标量（表面）F_UDMI(f,t,i)face t f,Thread*t,int i 用户定义的存储器（表面）混合面变量宏 其余的表面变量宏在表5.3.3中列出 名称（参数）名称（参数）参数类型参数类型 返回值返回值 F_C0(f,t)face t f,Thread*t F_C0_THREAD(f,t)face t f,Thread*t F_C1(f,t)face t f,Thread*t F_C1_ THREAD(f,t)face t f,Thread*t 5.4几何宏 5.4.1节点和面的数量 在表5.4.1中列出的宏C_NNODES和C_NFACES返回相应的节点和面的整数值。对于一个给定的单元格，F_NNODES返回与某个表面相关的节点的整数个数。表5.4.1在mem.h中的节点和表面的宏 名称（参数）名称（参数）参数类型参数类型 返回值返回值 C_NNODES(c,t)cell t c,Thread*t 一个单元格中的节点数 C_NFACES(c,t)cell t c,Thread*t 一个单元格中的表面数 F_NNODES(f,t)face t f,Thread*t 一个表面中节点数 5.4.2单元格和表面的重心 在表5.4.2中列出的宏可以用来获得一个单元格或是表面的真实的重心。C_CENTROID找到单元格的重心的坐标，并把它的坐标存储在矩阵X中。F_CENTROID找到表面的重心的坐标，并把它的坐标存储在矩阵X中。注意矩阵X可以是一维，二维或者是三维的。表5.4.2 在metric.h中变量重心宏 名字（参数）名字（参数）参数类型参数类型 返回值返回值 C_CENTROID(x,c,t)real xND ND,cell t c,Thread*t x(单元格重心)F_CENTROID(x,f,t)real xND ND,face t f,Thread*t x(表面中心)5.4.3 表面积 在表5.4.3中列出的宏F_AREA可以被用于返回一个实数的面积向量。对于内部的表面，标准的面积向量的方向是从单元格C0指向单元格C1。标准的方向总是从边界面向外指（范围之外）。表5.4.3 在metric.h中的表面积宏 名称（参数）名称（参数）参数类型参数类型 返回值返回值 F_AREA(A,f,t)AND ND,face t f,Thread*t A(面积向量)5.4.4单元格体积 在表5.4.4中列出的宏可以用于获得二维，三维和轴对称的模型的单元格的真实体积 表5.4.4在mem.h中的单元格体积宏 名称（参数）名称（参数）参数类型参数类型 返回值返回值 C VOLUME(c,t)cell t c,Thread*t 二维或是三维的单元格体积 单元格体积/2是轴对称模型的体积 5.4.5单元格对单元格，单元格对表面重心宏 FLUENT提供的宏使得连接单元格重心的向量和连接单元格重心与表面重心的向量很容易定义。这些宏的返回信息对于估计那些不储存的表面的数量值是有帮助的，同时对于估计通过单元格边界的流体分散率的数值也有益。AND_ND 面积的单元向量 ds 单元格重心的距离 esND_ND 从单元格c0到单元格c1方向的单元向量 A_by_es esAAA的值 dr0ND_ND 连接单元格c0重心和表面重心的单元向量 dr1ND-ND 连接单元格c1重心和表面重心的单元向量 注意宏INTERIOR_FACE_GEOMETRY在文件sg.h中定义，因为sg.h没有包含在udf.h文件中，所以你就必须把它加到你的UDF中。BOUNDARY FACE GEOMETRY(f,tf,A,ds,es,A by es,dr0)returns for the face,f,in face thread tf,the following variables:AND_ND 面积标准向量 ds 单元格重心和表面重心之间的距离 esND_ND 从单元格c0重心到表面重心的单元向量 A_by_es exAAA的值 dr0ND_ND 连接单元格c0重心到表面重心的向量 The BOUNDARY_FACE_GEOMETRY 宏也被定义在sg.h文件中，它也没有被包含在udf.h中，你需要包含sg.h在UDF。5.5节点宏 表5.5.1和5.5.2列出的宏返回单元格节点的实数直角坐标（在单元格的拐角）和相应的节点速度的分量。例如在移动的网格模拟中节点速度是相对应的。每个变量的节点*节点的参数定义了一个节点。这些宏的定义可以在相关的.h文件中找到。（例如mem.h）表5.5.1在 metric.h 中变量的节点坐标宏 名称（参数）名称（参数）参数类型参数类型 返回值返回值 NODE X(node)Node*node 节点的X坐标 NODE Y(node)Node*node 节点的Y坐标 NODE Z(node)Node*node 节点的Z坐标 表5.5.2在 metric.h中的节点速度变量宏 名称（参数）名称（参数）参数类型参数类型 返回值返回值 NODE GX(node)Node*node 节点速度的X分量 NODE GY(node)Node*node 节点速度的Y分量 NODE GZ(node)Node*node 节点速度的Z分量 5.6多相宏 表5.6.1中列出的宏返回一个与整体多相节点相连的实数变量。这些变量的定义在sg_mphase.h文件中可以找到，这些包含在udf.h.文件中。表5.6.1在sg_mphase.h中的变量宏 名称（参数）名称（参数）参数类型参数类型 返回值返回值 C VOF(c,pt0)cell t c,Thread*pt 主要相的体积分数 C VOF(c,ptn)cell t c,Thread*pt 第n个辅助相的体积分数 5.7 DPM宏 在表5.7.15.7.4中列出的宏是在dpm.h文件中定义的这些都是包含在udf.h文件中的。变量p是Tracked_Particle结构的指示器（Tracked_Particle*p）。Tracked_Particle*p给出物体在当前位置的值。表5.7.1中在dpm.h文件中在质点在当前位置的宏 Name(Arguments)Argument Types Returns P_DIAM(p)Tracked particle*p 质点直径 P_VEL(p)i Tracked particle*p 质点速度 i=0,1,2 P_T(p)Tracked particle*p 质点温度 P_RHO(p)Tracked particle*p 质点密度 P_MASS(p)Tracked particle*p 质点质量 P_TIME(p)Tracked particle*p 质点的当前时间 P_DT(p)Tracked particle*p 质点时间步长 P_LF(p)Tracked particle*p 质点液体分数（湿的组分燃烧的质点）P_VFF(p)Tracked particle*p 质点挥发性馏分（仅仅燃烧的质点）表5.7.4在dpm.h中描述质点材料性质的宏 名称（参数）名称（参数）参数类型参数类型 返回值返回值 P_MATERIAL(p)Tracked particle*p 材料的指示器 DPM_SWELLING-COEFF(p)Tracked particle*p 液化作用的膨胀系数 DPM-EMISSIVITY(p)Tracked particle*p 辐射模型的分散系数 DPM SCATT-FACTOR(p)Tracked particle*p 辐射模型的分散因子 DPM-EVAPORATION TEMPERATURE(p)Tracked particle*p 蒸发温度 DPM-BOILING-TEMPERATURE(p)Tracked particle*p 沸点温度 DPM-LATENT-HEAT(p)Tracked particle*p 潜热 DPM-HEAT OF PYROLYSIS(p)Tracked particle*p 高温分解热 DPM-HEAT OF REACTION(p)Tracked particle*p 反应热 DPM-VOLATILE FRACTION(p)Tracked particle*p 挥发性馏分 DPM-CHAR-FRACTION(p)Tracked particle*p 烧焦分数 DPM-SPECIFIC-HEAT(p,t)Tracked particle*p 在温度t下的确定热 5.8 Nox宏 在表5.8.1中列出的宏对于使用DEFINE_NOX_RATE来定义Nox的产生和减少是有用的。这些宏定义在sg_nox.h中，它包含在udf.h里。参数Nox是Nox结构的指示器。表5.8.1 在sg_nox.h中描述Nox速率的宏 名称（参数）名称（参数）参数类型参数类型 返回值返回值 NOX EQN(nox)NOx*nox Nox污染物质方程 ID NOX FRATE(nox)NOx*nox NOx 产生速率 NOX RRATE(nox)NOx*nox Nox减少速率 ARRH(nox,k)NOx*nox,Rate const k3 阿列纽斯速率系数 MOLECON(nox,i)NOx*nox,int i 物质 I的摩尔浓度 在参数Rate_ const k3 中,k=A,E 这里 A=指前因子=温度指数 E=活化能
