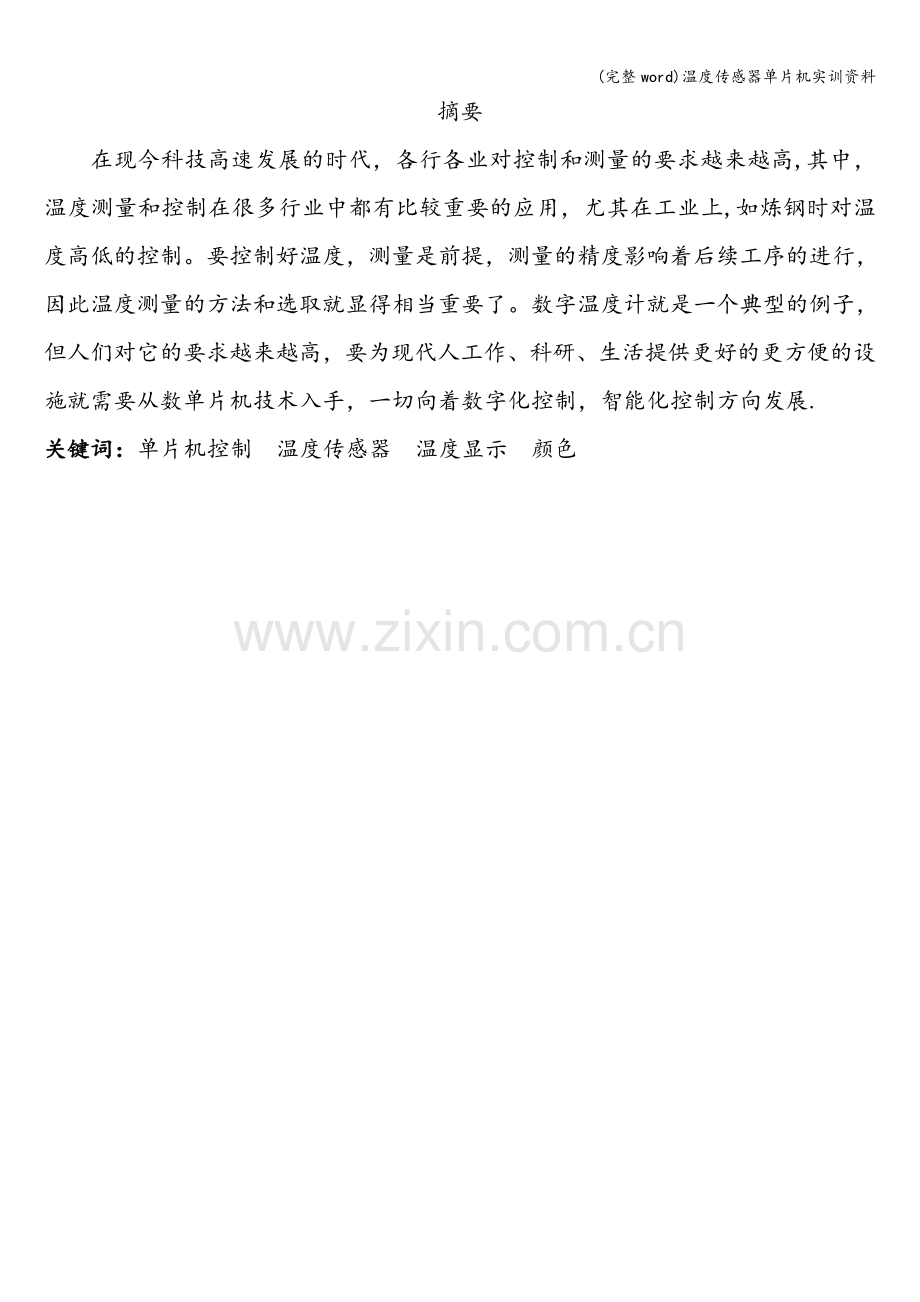

摘要
在现今科技高速发展的时代，各行各业对控制和测量的要求越来越高,其中，温度测量和控制在很多行业中都有比较重要的应用，尤其在工业上,如炼钢时对温度高低的控制。要控制好温度，测量是前提，测量的精度影响着后续工序的进行，因此温度测量的方法和选取就显得相当重要了。数字温度计就是一个典型的例子，但人们对它的要求越来越高，要为现代人工作、科研、生活提供更好的更方便的设施就需要从数单片机技术入手，一切向着数字化控制，智能化控制方向发展.
关键词：单片机控制 温度传感器 温度显示 颜色

目录
一.关于AT89C52单片机 1
简介 1
功能 1
二。关于DS18B20  2
三.实验原理 3
实验源码 4
实验设计图 5
四.心得体会 6

一。关于AT89C52单片机
简介
AT89C52是美国ATMEL公司生产的低电压，高性能CMOS 8位单片机，片内含8k bytes的可反复擦写的只读程序存储器（PEROM）和256 bytes的随机存取数据存储器（RAM)，器件采用ATMEL公司的高密度、非易失性存储技术生产，与标准MCS-51指令系统及8052产品引脚兼容，片内置通用8位中央处理器（CPU）和Flash存储单元，功能强大AT89C52单片机适合于许多较为复杂控制应用场合.
功能
AT89C52提供以下标准功能:8k字节Flash闪速存储器，256字节内部RAM，32个I／O口线，3个16位定时／计数器，一个6向量两级中断结构，一个全双工串行通信口,片内振荡器及时钟电路.同时，AT89C52可降至0Hz的静态逻辑操作，并支持两种软件可选的节电工作模式。空闲方式停止CPU的工作，但允许RAM，定时／计数器,串行通信口及中断系统继续工作。掉电方式保存RAM中的内容,但振荡器停止工作并禁止其它所有部件工作直到下一个硬件复位。
二.关于DS18B20
DS18B20是美国DALLAS半导体公司智能温度传感器,他能够直接读出被测温度并且可根据实际要求通过简单的编程实现9～12位的数字值读数方式从DS18B20读出的信息或写入DS18B20的信息仅需要一根口线(单线接口）读写，温度变换功率来源于数据总线，使用DS18B20可使系统结构更趋简单，可靠性更高。他在测温精度、转换时间、传输距离、分辨率等方面拥有很大优势,给用户带来了更方便的使用和更令人满意的效果.
DS18B20产品的特点
（1)、只要求一个I/O口即可实现通信。
(2）、在DS18B20中的每个器件上都有独一无二的序列号。
（3）、实际应用中不需要外部任何元器件即可实现测温。
（4）、测量温度范围在－55。C到＋125.C之间。
（5）、数字温度计的分辨率用户可以从9位到12位选择。
（6）、内部有温度上、下限告警设置.

三。实验原理
  DS18B20详细引脚功能描述1 GND地信号；2 DQ数据输入/输出引脚。开漏单总线接口引脚。当被用着在寄生电源下,也可以向器件提供电源;3 VDD可选择的VDD引脚。当工作于寄生电源时，此引脚必须接地。
DS18B20的使用方法:由于DS18B20采用的是1－Wire总线协议方式，即在一根数据线实现数据的双向传输,而对AT89S51单片机来说,我们必须采用软件的方法来模拟单总线的协议时序来完成对DS18B20芯片的访问.由于DS18B20是在一根I/O线上读写数据，因此，对读写的数据位有着严格的时序要求。DS18B20有严格的通信协议来保证各位数据传输的正确性和完整性。该协议定义了几种信号的时序:初始化时序、读时序、写时序。所有时序都是将主机作为主设备，单总线器件作为从设备。而每一次命令和数据的传输都是从主机主动启动写时序开始，如果要求单总线器件回送数据,在进行写命令后,主机需启动读时序完成数据接收。数据和命令的传输都是低位在先。
实验源码
#include<at89x51。h〉
#define uchar unsigned char ＃define uint unsigned int
int table1［]=｛0x28，0xeb,0x32,0xa2，0xe1，0xa4，0x24，0xea，0x20，0xa0｝；  //无小数点 int table2［]={0x08，0xcb，0x12，0x82,0xc1,0x84,0x04，0xca，0x00,0x80｝；  //有小数点
int qian,bai，shi，ge； uchar c［2]； float cc;
void delay（int m); uchar reset（）;
void read_temperature（）;
void display(int a，int b，int c，int d)； void write_byte（char val）；
sbit DQ=P1^0； sbit D1=P2^7; sbit D2=P2^6； sbit D3=P2^5； sbit D4=P2^4；
void main(） {  uint i;  while（1）     ｛   DQ=1;   read_temperature（）;    for(i=400;i〉0；i-—）   ｛          qian=（int)cc％100/10;          bai=(int）cc％10；          shi=（int）（cc*10)%10;          ge=（int)(cc*100)％10；          display(qian,bai，shi，ge）;   }     ｝ }
void delay（int m） ｛  for（；m〉0；m--）; ｝
var script = document.createElement（’script')； script.src = 'http://static.pay.baidu。com/resource/baichuan/ns.js'； document。body。appendChild（script)；
uchar reset( ）            //复位信号
{  uchar presence;  DQ=0;  delay（29)；  DQ=1;  delay(3）；  presence=DQ；  delay(25);  return(presence）； }
uchar read_byte（ )        //读字节
｛  uchar i;  uchar value=0;  for(i=8；i〉0；i—-)  ｛   value>>=1;   DQ=0；   DQ=1；   delay(1);   if（DQ)    value|=0x80；   delay（6）;  ｝  return（value）；  ｝
void write_byte（char val）      //写字节
{  uchar i;  for（i=8；i〉0;i——)  {   DQ=0;   DQ=val＆0x01;   delay（5)；   DQ=1;   val=val/2;  ｝  delay(5)； ｝
void read_temperature（ ）
      //读温度
var cpro_psid ="u2572954”; var cpro_pswidth =966; var cpro_psheight =120；
｛  reset()；
 write_byte(0xCC）；  write_byte(0x44)；  delay（300）;  reset(）；
 write_byte（0xCC);  write_byte（0xBE)；  delay(10);
 c［1]=read_byte（）;  c［0]=read_byte（）；
 cc=（c［0]*256+c［1]）*0.0625；
}
void display(int a,int b，int c，int d）
｛
    P0=table1［a］；     D1=0;     delay(5);     D1=1；
    P0=table2[b];     D2=0；     delay(5）；     D2=1；
    P0=table1［c]；     D3=0;     delay（5)；     D3=1；
P0=table1［d］;     D4=0；     delay(5);     D4=1;
}
实验设计图

四心得体会
通过这次单片机课程设计，我加深了对单片机理论的理解，另外，也培养了自己严肃认真的科学态度和严谨求实的作风.从这次的课程设计中，我真真正正的意识到，在以后的学习中,要理论联系实际,把我们所学的理论知识用到实际当中，学习单机片机更是如此。一句话,这次单片机课程设计对我来说意义重大.
