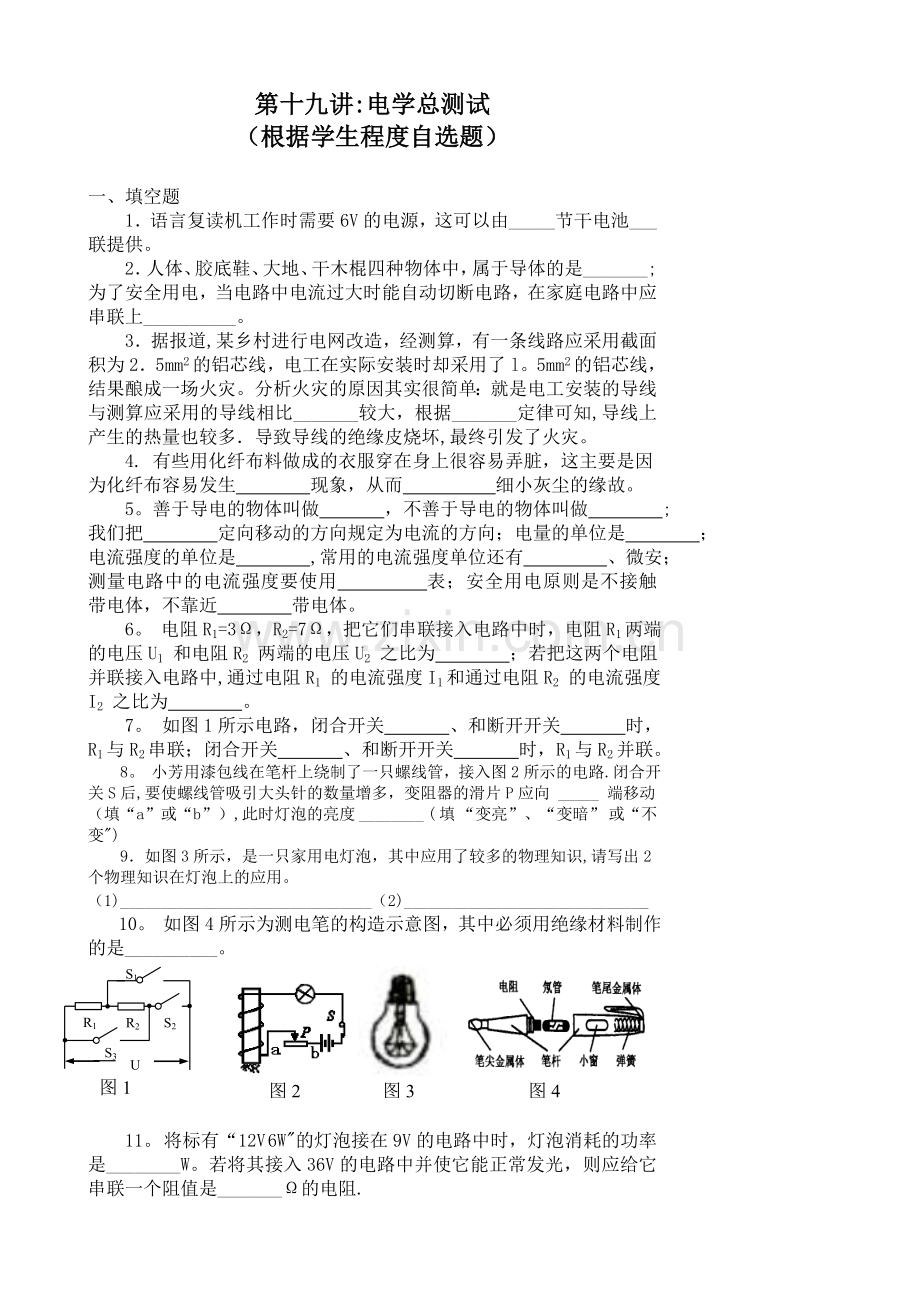

第十九讲:电学总测试
（根据学生程度自选题）

一、填空题
1．语言复读机工作时需要6V的电源，这可以由_____节干电池___联提供。
2．人体、胶底鞋、大地、干木棍四种物体中，属于导体的是_______;为了安全用电，当电路中电流过大时能自动切断电路，在家庭电路中应串联上__________。
3．据报道,某乡村进行电网改造，经测算，有一条线路应采用截面积为2．5mm2的铝芯线，电工在实际安装时却采用了l。5mm2的铝芯线，结果酿成一场火灾。分析火灾的原因其实很简单：就是电工安装的导线与测算应采用的导线相比_______较大，根据_______定律可知,导线上产生的热量也较多．导致导线的绝缘皮烧坏,最终引发了火灾。
4. 有些用化纤布料做成的衣服穿在身上很容易弄脏，这主要是因
为化纤布容易发生 现象，从而 细小灰尘的缘故。
5。善于导电的物体叫做 ，不善于导电的物体叫做 ;我们把 定向移动的方向规定为电流的方向；电量的单位是 ；电流强度的单位是 ,常用的电流强度单位还有 、微安；测量电路中的电流强度要使用 表；安全用电原则是不接触 带电体，不靠近 带电体。
6。 电阻R1=3Ω，R2=7Ω，把它们串联接入电路中时，电阻R1两端的电压U1 和电阻R2 两端的电压U2 之比为 ；若把这两个电阻并联接入电路中,通过电阻R1 的电流强度I1和通过电阻R2 的电流强度I2 之比为 。
7。 如图1所示电路，闭合开关 、和断开开关 时，R1与R2串联；闭合开关 、和断开开关 时，R1与R2并联。
8。 小芳用漆包线在笔杆上绕制了一只螺线管，接入图2所示的电路.闭合开关S后,要使螺线管吸引大头针的数量增多，变阻器的滑片P应向 _____ 端移动（填“a”或“b”）,此时灯泡的亮度 ________ ( 填 “变亮”、“变暗” 或“不变")
9．如图3所示，是一只家用电灯泡，其中应用了较多的物理知识,请写出2个物理知识在灯泡上的应用。
（1)_______________________________（2)______________________________
图1
S2
R2
R1
S1
S3
U
图2
图3
图4
10。 如图4所示为测电笔的构造示意图，其中必须用绝缘材料制作的是__________。

11。 将标有“12V 6W"的灯泡接在9V的电路中时，灯泡消耗的功率是________W。若将其接入36V的电路中并使它能正常发光，则应给它串联一个阻值是_______Ω的电阻.
12。 旋转收音机的音量旋钮时，实质是在调节电路的__________，画出该元件在电路中的符号__________。
13． 在电工学中常用物理量“电导"（符号为G）来表示导体的导电能力,导电能力强．则电导G的值大；导电能力弱，则电导G的值小，对于同一导体，其电导G和电阻R的关系为G=1/R。现有甲、乙两个导体，已知导体甲的电导为G1，导体乙的电导为G2，则导体甲和导体乙串联时的总电导G串=______________.
14．一天强强安装好一只3W的节能灯，告诉爷爷这盏节能灯让它通宵亮着，这样你夜间常起来就方便安全了,爷爷听了直摇头说，这样太浪费了,强强说不会的，1kw.h的电费是0.42元，如果每晚灯亮10h,一个月（30天计)只要多用电费_____元.
15．将阻值为12Ω的小灯泡接在某电路上，小灯泡正常发光，电流为1A，小灯泡的额定电压为_____V，额定功率为_____W。当电流做功360J，通过灯丝的电量是_____C.
16．我国正在筹建世界上第一条商业磁悬浮列车线路，磁悬浮列车是利用__________磁极相互排斥的原理来实现悬浮的。（填:“同名”或“异名”）写出利用电磁铁工作的另一个实例：______________________________。
17。 小明家的电能表上标出的额定电流是10Ａ，那么允许接在这个电能表上的各种用电器额定功率的总和是　　　　　　　.
18. 图1中A、B两点均是灯头接导线的螺丝．当电路中的开关都断开时，站在地上的人用手接触电路中的A点，他__________触电；用手接触电路中的B点，他__________触电(选填“会"或“不会"）
19. 如图2所示,电阻Rl、R2和R3接到电压为12V的电路中，电压表Vl的示数是6V,电压表V2的示数是8V，电路消耗的总功率是2。4W。则电阻R2__________Ω；经过10s,电阻R3消耗的电功是__________J。
20. 如图3所示,通电螺线管附近的小磁针处于静止，请在图中标出电源的正负极。
21．在图4所示的电路中，电源电压不变．闭合开关S，电路正常工作．一段时间后,电阻R处发生故障，使得电路中一个电压表的示数变大，此时电阻R可能出现________。（填“短路"或“断路”）
图2
22。 如图5所示，当用湿手拿插头往插座插时使水流到插头的金属片，使_______和电源相连,造成_______事故。
图5
图4
图3
图1

23． 电视机的荧光屏上经常粘有灰尘，这是因为电视机工作时，屏幕上带有________而具有了____________的性质。
24．10s内通过某导体横截面的电量为5库，电流做功180J，则通过该导体的电流为_____A,导体两端的电压为_____V.当该导体两端的电压为零时,导体的电阻为____Ω。
25. 已知电阻R1＝3Ω，R2＝6Ω。当它们并联在电路中时，等效电阻R＝ ________Ω。
一个10Ω的电阻，通电10s钟产生的热量是400J。在这段时间内通过电阻横截面的电量是_____C。灯L1标有“6V 6W”,灯L2标有“6V 3W"。把它们串联在电压为9V的电源上,灯L 1的功率是______W.
26。 碘钨灯是一种新型电光源，一种照明用的碘钨灯工作电压是220V，额定功率是100W。该灯正常工作时，以通过灯为电流为＿＿＿＿A;每秒消耗的电能是＿＿J。
27。 某用电器的电阻为100Ω,接在电路中通过它的电流是1.2A,则该用电器在5min内能产生 J的热量，它的发热功率为 W。
28. 一电风扇工作时的电流是300mA，5min通过它的电荷量是　　　C．家庭电路的电压是 V，动力电路的电压是 V，只有　　　V的电压对人体才是安全的。
29．一种叫“满天星”的节日彩灯，一组有100只小灯泡串联,将它们接在220V电压下,每只小灯泡两端的电压为_________V，如果每一只小灯泡的功率是0。5W，则通过每一只小灯泡的电流是___________A。
30. 小红家里的电能表标有”3000revs/KW.H”的字样，则该电能表的转盘转过1转，电路中用电器消耗的电能是___________J.现小红利用该电能表测定家中电热取暖器的电功率，当取暖器单独工作时，电能表的转盘在90s内转过60转,则该取暖器的电功率是___________W.

二、选择题
１．以下说法中正确的是（ ）
A．绝缘体有电阻，导体没有电阻 B．通过导体电流越大，导体的电阻就一定越小
C．导体两端电压为零时,电流为零，但电阻不为零 D．只有导体才能用作电工材料
2．图5所示的电路，电源电压保持不变。当滑动变阻器的滑片P向右滑动时( ）
A．电流表A1示数变大 B．电流表A1示数不变
C．电流表A2示数变小 D．电流表A2示数不变
图7
图6
图5

3．如图6所示,灯L1上标有“12V 8W”，L2上标有“24V 12W”，电源电压恒定为12V,开关S闭合后（ ）
A．电流表A1和A2示数相同 B．电流表A2示数为0。5A
C．灯L1正常发光，且比灯L2亮 D．电压表接法是错误的
4．如图7所示电路，闭合开关S,两灯均正常发光,下列说法中正确的是( ）
A．通过a点的电流等于通过c点的电流
B．通过a的电流大于通过c点的电流
C．电压表测的是c点的电压
D．电压表测的是电源电压
5．能量转化与守恒是自然界的基本规律，下列过程中机械能转化为电能的（ )
A．干电池放电 B．给蓄电池充电 C．风力发电 D．电动机带动水泵抽水
6．水是人类宝贵的自然资源，市场上出售的纯净水有一些是蒸馏水，对这一类纯净水的认识，下列说法中正确的是（ )
A．它能够导电 B．它是由氢和氧两种元素组成的混合物
C．它的pH＝0 D．通常情况下，它的密度是1。0×103kg/m3
7．盛夏时节，正值用电高峰,某市电力供应紧张,政府鼓励市民节约用电.下列不属于节约用电的是( )
A。 电视机不用时拔下插头 B。 使用大功率的电炉烧水
C. 随手关灯 D. 推广使用电子高效节能灯
8．下列机器或装置是利用“通电导体在磁场中受力运动"的原理工作的是（ ）
A. 发电机　　 B。 电铃　　　C. 电动机　 　D。 电磁起重机
9．下列防止发生事故或处理事故的措施中正确的是（ ）
A．有金属外壳的家用电器,其外壳一定要接地
B. 浓氢氧化钠溶液不慎溅到皮肤上，先用水冲洗,再涂上稀盐酸
C．扑灭油井大火时,设法降低石油的着火点
D．电器失火时,先用泡沫灭火器灭火,再切断电源
10．用毛皮摩擦过的橡胶棒去靠近甲和乙两个轻小物体，结果与甲相排斥、跟乙相吸引。于是可以判定（ ）
A．甲带正电，乙带负电
B．甲带负电，乙带正电
C．甲带负电，乙不带电或带正电
D．甲带正电，乙不带电或带负电
11．如图8所示，电源电压为6V,开关闭合后，电灯L1、L2均不发光，用电压表逐段测量结果Uab=0,Uad=6V,Ubc=0，Ucd=6V,发生断路的部分是（ ）
A．电路的aL1b部分 B．电路的bL2c部分
C．电路的aEd部分 D．电路的cRd部分
12．如下图9所示电路，当滑动变阻器的滑片P向左滑动过程中（ ）
　　A．钩码向下运动　　　　　　　　 B．钩码不动
　　C．线圈磁性减弱　　　　　　　　 D．线圈磁性增强
13．根据图10所示的两盏白炽灯的铭牌,可以知道( ）
A．甲灯一定比乙灯亮 B．正常发光时，甲灯的电阻大于乙灯的电阻
C．正常发光时,甲灯的电功率是乙灯电功率的4倍
D．正常发光时，甲灯消耗的电能是乙灯消耗电能的4倍
图8
图9
甲
乙
图10
图11

14。 把厚度均匀的圆形合金簿片沿某一直径接入电源两极，测得其电阻0.2Ω,若将此合金簿片分割为形状相同的四等分,把其中任一等分如图11所示接入电源两极，则该等分的电阻为（ ）
A. 0.4Ω B。 0。2Ω C. 0。1Ω D。 0.05Ω
15．电热水器、洗衣机等用电设备都要使用三脚插头，使其外壳接地,这样做的目的是（ )
A。 为了延长它的使用寿命 B. 为了使其正常工作
C。 为了节约电能 D. 为了防止触电事故的发生
16、某电路元件的符号是“Q",则该电路元件是
A。电流表 B.电铃 C。滑动变阻器 D。电阻
17、电炉通电以后，电炉丝热得发红，而与电炉丝相连的导线却不怎么热，原因是
　　A.通过电炉丝的电流大    　　B.通过导线的电流大
　　C。电炉丝的电阻小，发热功率小 　　D。导线的电阻小，发热功率小
18、下列设备不是利用电磁波来传递信息的是
　　A.无线电广播 　　B。电视 　　C.手机 　　D.有线电话
19、下列家用电器或家庭电路元件中属于串联的是
　　A.电视机和冰箱     　　B。两孔插座与三孔插座
　　C。电灯和控制它的开关 　　D。不同房间内的电灯
20、下列有关家庭用电常识正确的是
A、家用电器的金属外壳不用接地线
B、站在干燥木凳上同时接触两根电线不会触电
C、发现有人触电时,应尽快切断电源
D、湿手可以直接开关用电器
21、为了节能、方便,有的楼道照明灯使用声、光控开关，其原理是:光控开关在黑暗时闭合，声控开关在有声音时闭合。下面能实现只在黑暗且有声音时灯才亮的电路原理的是
图4

22、如图9 所示电路，闭合开关后,将滑动变阻器的滑片尸由a 端向b 端滑动过程中，图中电压表和电流表的示数变化正确的是【 】
A ．电压表示数不变，电流表示数变大
B ．电压表示数变小，电流表示数变大
C ．电压表示数不变，电流表示数变小
D ．电压表示数变大，电流表示数变小

23、将一个滑动变阻器接在电源上，消耗的功率为P。要使其消耗的功率变为原来的一半,可以采取的措施是[ ]
A。电源电压不变，阻值变为原来的二倍
B。电源电压不变，阻值变为原来的一半
C。电源电压和阻值均变为原来的一半
D。电源电压变为原来的一半，阻值变为原来的二倍
24、如图7所示，闭合开关S时，灯泡L1、L2都不亮.用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触C、d两点时,两灯都亮.则［ ]
A.灯L1断路 B。灯L2断路 C。灯L2短路 D。开关S断路

.25、下列家用电器的额定功率接近800W的是[ ]
A.台灯 B.电视机 C.电风扇 D。电饭锅
26、如图3所示，将铁钉放在某矿石附近，铁钉立即被吸引到矿石上，此现象说明该矿石具有
A.磁性 B。导电性 C.弹性 D.绝缘性
27、利用电流的热效应工作的家用电器
A.电饭煲 B.洗衣机 C。电冰箱 D。电视机
28.右图所示的电路中，电源电压为30V,定值电阻为30Ω，滑动变阻器标有"60Ω,1．5A"字样，在该电路正常使用的情况下，则（ )

A．电路消耗的最大功率为75W B．电流表的最大示数为1.5 A
C．滑动变阻器消耗的最小功率为45W D．电路总电阻的变化范围为。Ω~20Ω
29.下列估计结果中符合实际的是 （ )
A．25吋彩电的功率约25W B．洗澡水的温度约50℃
C．正常人的步行速度约10m/s D．一般放大镜的焦距约1cm
30.家庭生活中，下列估测符合事实的是（ )
A．家用彩电的电功率约为100W
B．写字台台面的面积约为200cm2
C．洗浴用水的水温约70℃
D．人双脚站在地面时对地面的压强约为1000Pa
31下列说法中，正确的是（ )
A．光的传播速度是3×108m/s
B．100W的灯泡不一定比15W的灯泡亮
C．悦耳动听的声音就是乐音
D．合力一定比分力大
32下列将电能转化为机械能的是：（ ）
A ．发电机 B ．电动机 C ．日光灯 D ．电热杯
33将一只标有“12V 6W”的灯泡与一电阻串联后 接到电压为12V的电源上，电阻消耗的功率为1W （灯丝电阻视作不变)，则此时（　　)
A．灯泡与电阻消耗的总功率为7W B．灯泡与电阻消耗的总功率为6W
C．灯泡消耗的功率大于5W D．灯泡消耗的功率小于5w

34下列家用电器中，属于电热器的是( )
A． 电饭煲 B． 电风扇 C． 电话机 D． 洗衣机
35功率相同的下列四种用电器，分别接入家庭电路中,在相同的时间内，通过它们的电流产生的热量最多的是（ )
A．电烙铁 B．电风扇 C．电视机 D．洗衣机
36.某科技活动小组为了探究电流产生的热量与电阻的关系，用控制变量的方法设计了如图所示的实验装置，通电后，要使甲瓶玻璃管中的煤油上升得比乙瓶中快，则甲、乙两瓶中电阻丝的电阻和通过甲、乙两瓶中电阻丝的电流大小关系是:( ）

A． R甲＞R乙 B． R甲＜R乙 C．I甲＞I乙 D． I甲＜I乙
37家用电吹风机的电路如图所示，其中电热丝通电后会发热,电动机通电后会送风，拨动选择开关S时，下列说法正确的是( ）

A．接通1，2时电吹风出凉风
B．接通1，2时电吹风出热风
C．接通2,3时电吹风出热风
D．接通3,4时电吹风出凉风
38在国际单位制中，电功的单位是( ）
A．库仑 B．瓦特 C．焦耳 D．伏特
39下列仪器中能用来测量电功的是 （ ）
A．电压表 B．电流表 C．电能表 D．测电笔
40家用电能表表盘上标有图13所示的字样，表中是一些家用电器的电功率,为使电能表能正常使用，在家庭电路中能同时工作的一组电器是( ）
A．空调1台，电冰箱1台，洗衣机1台，电灯5盏
B． 电炉1台,电视机1台，洗衣机1台,吸尘器1台
C． 空调1台，电灯5盏，电熨斗1个，洗衣机1台
D．微波炉1台，抽油烟机1台，洗衣机1台，电灯5盏
表
家用电器的电功率
电炉
约1200W
空调
约1000W
微波炉
约1000W
电吹风机
约1000W
吸尘器
约800W
抽油烟机
约800W
电熨斗
约700W
洗衣机
约500W
吸尘器
约200W
电冰箱
约100W
电灯
约60W

41.在一电路中有两个小灯泡，观察它们的发光情况后，发现亮度不同，对亮度较强的小灯泡，下面讨论正确的是( ）
A．通过它的电流一定大 B．它的电阻一定大
C．它的额定功率一定大 D．它的实际功率一定大
42如果电视机、电烙铁和电风扇上都标有“220V，60W”的字样，它们都在额定电压下工作相同时间,则三个用电器产生的热量是（　　)
A．电烙铁最多　　B．电视机最多　　C．电风扇最多　　D．一样多
43某校师生为了开展科学实验，自制了一台电烘箱。电烘箱的电阻丝通过的电流是5A的时候，每分钟可产生6.6×104J的热量。下列说法中错误的是（　　）
A、 通过电阻丝的电荷是300C
B、 电阻丝工作时的电阻是44Ω
C、 电阻丝消耗的电功率是1。1×103kW
D、 加在电阻丝两端的电压是220V
44把标有“220V 100W”和“220V 40W”字样的两个灯泡串联接在220伏特的电路中下列说法中正确的是( ）
A．100W灯泡比40W灯泡亮 B．40W灯泡两端的电压较高
C．100W灯泡的实际功率大于它的额定功率
D．40W灯泡的实际功率大于它的额定功率
45把标有“220V40W"和“220V25W”的甲、乙两盏灯串联接在220V的电源上(设灯丝电阻不变)，则下列分析正确的是 （ )
A．两盏灯的总功率等于65W B．甲灯两端的电压大于乙灯两端的电压
C．两盏灯的总功率小于25W D．乙灯消耗的功率小于甲灯消耗的功率
46两只额定电压相同但额定功率字样模糊的白炽灯，观察发现甲灯灯丝较粗短，乙灯灯丝较细长，则这两只灯泡的额定功率 ( ）
A．甲灯大些 B．乙灯大些 C．一样大 D．条件不足,无法确定
47下列四只灯泡,各自在额定电压下正常发光，其中最亮的是 （ ）
A．“220V 25 W" B．“220V40W” C．“24V 100W” D．“36V60W”
48在国际单位制中，电功和电能的单位是 ( )
A．焦耳 B．瓦特 C．千瓦时 D．伏特
49小伟利用电能表和秒表测某家用电器的电功率，当电路中只有这个用电器工作时，测得在15min内消耗的电能为0。3kW·h，则这个用电器可能是 ( )
A．空调机 B．电冰箱 C．电视机 D．节能灯
50分别标有”12V 3W”和”6V 3W”的两个灯泡L1、L2，把它们串联起来接到电压为15V的电源上，那么能正常发光的灯是 ( )
A．L1 B．L2 C．L1、L2 D．都不能
51可以把电能转化为机械能的是（ )
A．发电机 B．干电池 C．电炉 D．电动机
52将“22VV，100W的灯泡接人110V的电路中，灯泡的实际功率是（ ）
A．12．5 W B．25 W C ．50 W D．100 W
53某小区最近一段时间由于楼道灯的供电系统高压偏高，灯丝经常熔断，在电压暂时无法改变的情况下,为了延长楼道灯的寿命，小明采取下列方法，可行的是（ ）
A. 用额定功率较大的灯泡替换原来的灯泡接入原电路中使用
B. 用额定功率较小的灯泡替换原来的灯泡接入原电路中使用
C. 用额定功率相同的两个灯泡串联后替换原来的灯泡接入原电路中使用
D. 用额定功率相同的两个灯泡并联后替换原来的灯泡接入原电路中使用
54小明利用电能表测量某一家用电器的电功率。当电路中只有这一个用电器连续工作时,测得在1h内,消耗的电能为1.2kW·h,那么这一个用电器是 （ ）
A．电冰箱 B．普通白炽灯 C．彩色电视机 D．挂壁式空调机
55对于图中电能表的各种数据，下列说法正确的是（ )
图4

A． 用电器每小时消耗的电能是2003.6 kW•h
B． 电能表每小时消耗的电能是3000 kW•h
C． 同时使用的用电器总功率不能超过2000W
D．每消耗1kW•h的电能,电能表的转盘转转
56将“PZ220 V一40w”的电灯L1与“PZ220V一100w”的电灯L2串联后接到220V 的照明电路上，消耗的功率分别为P1和P2，若将L1和L2并联后接到同一照
明电路上，消耗的功率又分别为P3和P4,则（ ）
A．P4＞P3＞Pz＞P1 B．P4＞P3＞P1＞P2
C ．P1＞Pz＞P4＞P3 D． P2＞P,＞P3＞P4
57如图所示电路中，电源电压恒定，滑动变阻器R2的滑片滑到端时,电阻R1消耗的功率为7。2W,滑动变阻器R2的滑片滑到b端时，电阻R1消耗的功率为0.8W，此时电压表示数为4V.则滑片在b端时，电流表的示数为(）

A　1.8A　　　　　B　1.2A C　0.4A　　　　　D　0.2A
58小明利用如图6所示的装置探究电流产生的热量与哪些因素有关。他在两个相同的烧瓶中装满煤油，瓶中各放置一根电阻丝，且R甲大于R乙，通电一段时间后，甲瓶玻璃管中的煤油上升得比乙高。该现象能够说明电流产生的热量与下列哪个因素有关（ )

A．电荷量 B．电流
C．电阻 D．通电时间
三、实验题
1。 随着“神舟五号”裁人飞船的成功巡天，华夏儿女的下—个目标是登上月球，关于月球上的物理现象和规律,同学们提出很多问题和猜想，有关月球周围的磁场问题，洋洋提出了自己的猜想和检验猜想的实验方案：
洋洋的猜想：月球可能像地球一样，本身就是一十巨大的磁体,在它的周围存在磁场,并且也有“月磁”南极和“月磁"北极。洋洋为检验猜想所拟定的实验方案：
（1）取一个小磁针用细线悬挂在月球表面附近，如果它静止时指向某一方向，则可表明月球周围存在磁汤。（2）小磁针静止时,它的N极所指的方向就是“月磁”的北极。
你认为洋洋为检验猜想所拟定的实验方案中应该改进或改正的是:

图12

2．如图12所示的实验现象蕴含着许多物理知识。请你举二例说明：

3．为了研究由特殊材料制成的某导体元件L的电学特性，小明和小华通过实验,测得通过该元件的电流I与加在它两端电压U的实验数据如下表所示
U/V
0
1
2
3
4
5
I/（×10-3A）
0
20
80
180
320
500
观察表中的实验数据，小明、小华对I与U间的关系提出以下猜想；
猜想甲：通过导体元件L的电流可能与加在它两端电压成正比；
    猜想乙：通过导体元件L的电流可能与加在它两端电压的平方成正比；
    猜想丙：加在导体元件L两端电压可能与通过它的电流的平方成正比；
（1）经分析与论证，你认为，表中的实验数据支持上述哪种猜想？答：_____________.
（2)通过导体元件L的电流I与加在它两端电压U之间的关系式应是:I=_________。

4. 图9是伏安法测电阻的实验器材,其中电池组电压为6V,RX的阻值约10Ω左右。
（1）老师提醒同学们,电压表选用3V的量程.那么，电流表应选用 的量程。这样做的优点是① ；②以免实验时间过长因 而影响阻值。
（2)将图中器材连接成测定RX阻值的实验电路（要求滑动变阻器的滑片P处于最左端时，连入电路的阻值最大）。
（3）小明同学已将前两次实验的数据记入了表中，第3次实验的电表指示如图10所示，请将读数填入表中，并完成表中的有关计算。
（4)从记录表中看出,三次实验计算所得的电阻值不完全相同，其原因是 。
物理量
实验次数
电压
V
电流
A
0
1
10
3
V
15
2
5
0
0
0.2
2
0.6
A
3
0.4
1
0
图10
电阻
Ω
1
2。0
0.20
10。0
2
2.5
0.24
10.4
3

被测电阻值RX=
A
D
B
C
P
15
3
+
V
+
3
0.6
A
RX
+
_
图9
_

图11

5。 请你用笔画线代替导线将图11中的三孔插座正确连入电路。

四、计算题
图13
1。 如图13所示为电饭锅的电原理图，当控制开关闭合时电饭锅处于加热煮饭状态，此时功率为1000W。饭熟后，控制开关自动断开，电饭锅处于保温状态，若此时电饭锅的功率为100W，求电热板和保温器的电阻各为多少（假设电阻值不随温度的变化而变化）？

选择开关
图14
2．图14是额定电压为220V的理发用电吹风的典型电路.其中电热丝通电后可以发热，电动机通电后可以送风,正常工作时：（1)要送热风,选择开关应放在_____间.（填”AB”、“BC”或“CD’’）(2）已知电动机的额定功率是120W,，当送冷风时，通电5min，电流所做的功是多少?(3)如果电热丝电阻是55Ω，当送热风时，电路消耗的总功率是多少？

3．如图12电路中,电源电压为6V不变,滑动变阻器R2的阻值变化范围是0～20Ω,两只电流表的量程均为0。6A。当开关S闭合，滑动变阻器的滑片P置于最左端时，电流表A1的示数是0.4A。
(1)求电流表A2的示数及R1的阻值；
(2）在保证电流表安全的条件下，电路允许消耗的最大功率
是多大?滑动变阻器连入电路的电阻不得小于何值?
A1
R1
R2
S
A2
P
图12

4．饮水机是一种常见的家用电器，其工作电路可简化为如图13所示的电路，其中S是一温度控制开关,当水温升高到一定温度时，它会自动切换，使饮水机处于保温状态；R0是饮水机加热管的电阻，R是与加热管串联的电阻。下表是从其说明书中摘录下的一些技术数据（不考虑R0、R的阻值受温度变化的影响，表中的功率均指加热管的功率）。
额定电压
220V
频率
50Hz
加热功率
550W
保温功率
22W
图13
220V R0
R0
R

(1）用你学过的物理知识推理、说明开关S闭合时，饮水机是处于加热状态，还是处于保温状态(要写出必要的推导过程才能得分）
(2）求R的阻值。

5如图16所示电路中，电源电压不变，已知Rl=6Ω，R2=4Ω，当S1和S2都闭合时，电流表A1的示数为1A，电流表A的示数为2.5A，求：
（1）电阻R3的阻值和电压表的示数．
(2)当S1和S2都断开时，电流表Al、A和电压表V的示数．

6如图17所示电路，电源电压4。5V不变，电阻Rl=5Ω,变阻器R2的最大阻值为20Ω，电流表的量程为0~0．6A，电压表的量程为0～3V，为了使两表均不烧坏，求变阻器允许的取值范围．（7分）

五、回答题
36。 家庭用的白炽灯,用了很久以后发现灯泡壁变黑,且在相同电压下工作时灯光比原来暗了（即实际电功率变小）。请用相关物理知识说明其原因.
