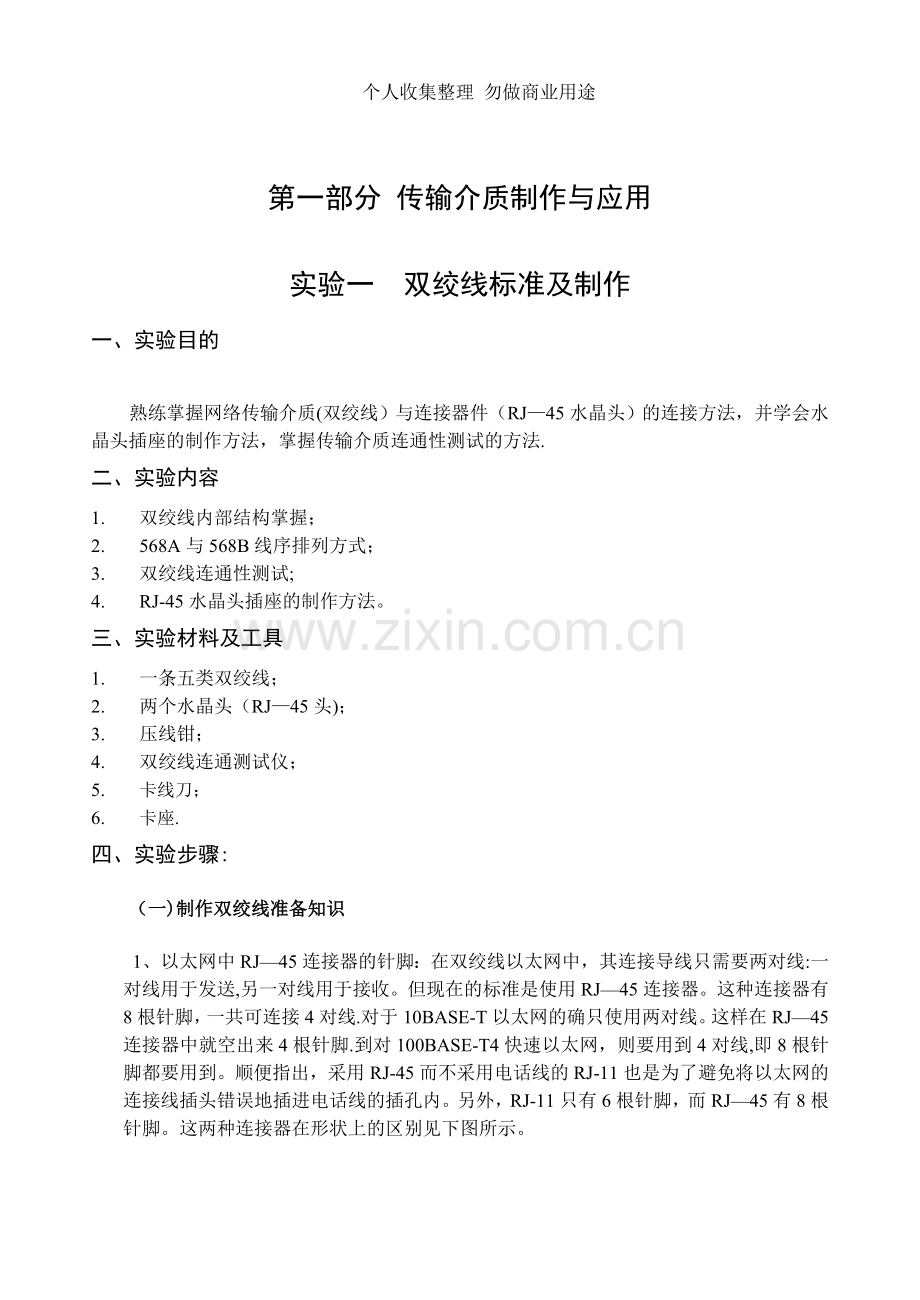

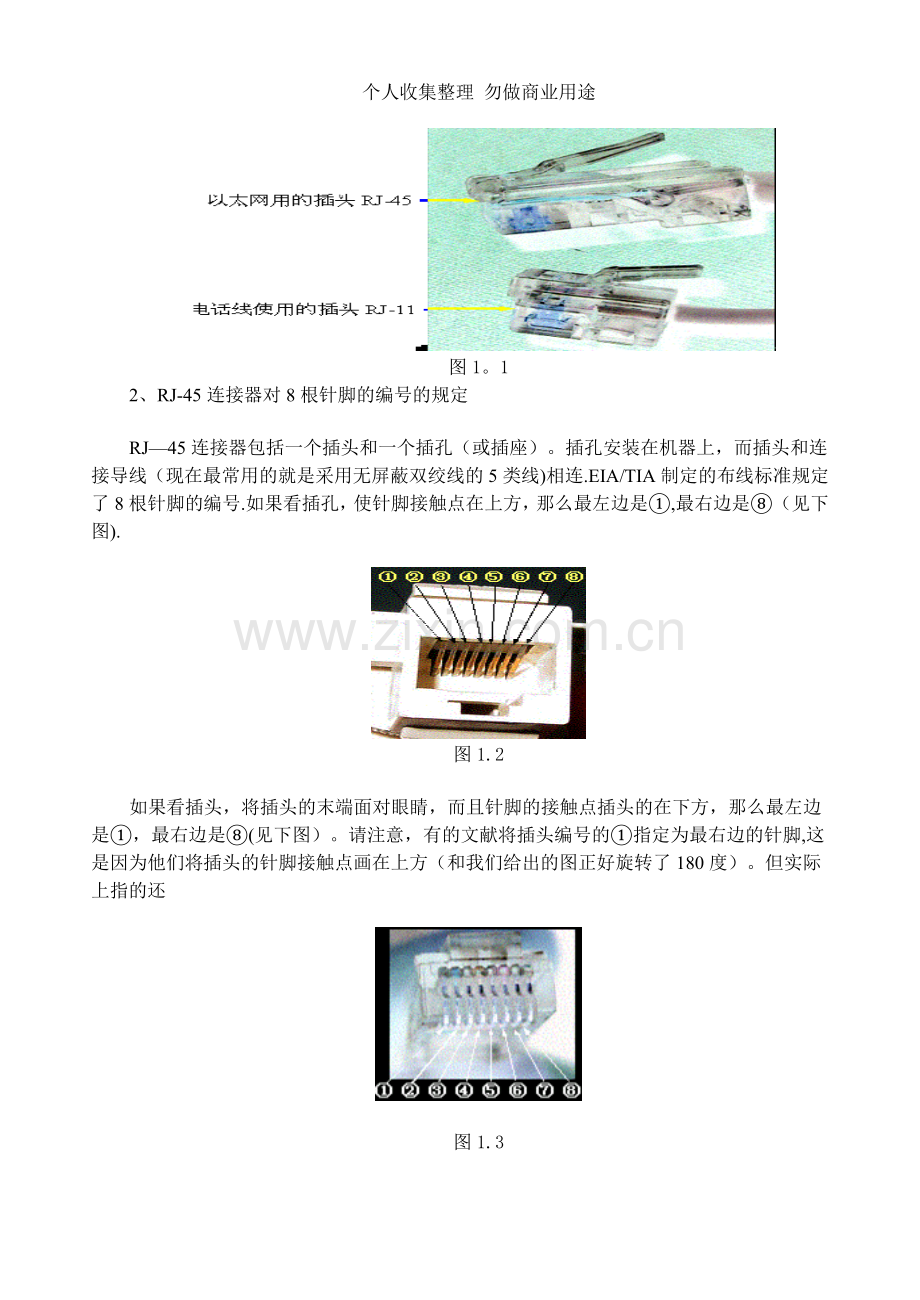

个人收集整理 勿做商业用途 第一部分 传输介质制作与应用 实验一 双绞线标准及制作 一、 实验目的 熟练掌握网络传输介质(双绞线)与连接器件(RJ—45水晶头)的连接方法,并学会水晶头插座的制作方法,掌握传输介质连通性测试的方法. 二、实验内容 1. 双绞线内部结构掌握; 2. 568A与568B线序排列方式; 3. 双绞线连通性测试; 4. RJ-45水晶头插座的制作方法。 三、实验材料及工具 1. 一条五类双绞线; 2. 两个水晶头(RJ—45头); 3. 压线钳; 4. 双绞线连通测试仪; 5. 卡线刀; 6. 卡座. 四、实验步骤: (一)制作双绞线准备知识 1、以太网中RJ—45连接器的针脚:在双绞线以太网中,其连接导线只需要两对线:一对线用于发送,另一对线用于接收。但现在的标准是使用RJ—45连接器。这种连接器有8根针脚,一共可连接4对线.对于10BASE-T以太网的确只使用两对线。这样在RJ—45连接器中就空出来4根针脚.到对100BASE-T4快速以太网,则要用到4对线,即8根针脚都要用到。顺便指出,采用RJ-45而不采用电话线的RJ-11也是为了避免将以太网的连接线插头错误地插进电话线的插孔内。另外,RJ-11只有6根针脚,而RJ—45有8根针脚。这两种连接器在形状上的区别见下图所示。 图1。1 2、RJ-45连接器对8根针脚的编号的规定 RJ—45连接器包括一个插头和一个插孔(或插座)。插孔安装在机器上,而插头和连接导线(现在最常用的就是采用无屏蔽双绞线的5类线)相连.EIA/TIA制定的布线标准规定了8根针脚的编号.如果看插孔,使针脚接触点在上方,那么最左边是①,最右边是⑧(见下图). 图1.2 如果看插头,将插头的末端面对眼睛,而且针脚的接触点插头的在下方,那么最左边是①,最右边是⑧(见下图)。请注意,有的文献将插头编号的①指定为最右边的针脚,这是因为他们将插头的针脚接触点画在上方(和我们给出的图正好旋转了180度)。但实际上指的还 图1.3 是同样的针脚中只使用两对导线。也就是说,只使用4根针脚.那么我们应当将导线连接到哪4根针脚呢?现在标准规定使用下表中的4根针脚(1, 2, 3和6),1和2用于发送,3和4用于接收: 分布距离 处理机位于同一 针脚1 发送+ 针脚2 发送- 针脚3 接收+ 针脚4 不使用 针脚5 不使用 针脚6 接收- 针脚7 不使用 针脚8 不使用 图1。4 3、不同颜色的4对双绞线与针脚连接 EIA/TIA—568标准规定了两种连接标准(并没有实质上的差别),即EIA/TIA-568A和EIA/TIA—568B。这两种标准的连接方法如下图所示。 图1。5 图中上方的折线表示这两根针脚连接的是一对双绞线。 ◆T568A规定的连接方法是:   1-— 白–绿(就是白色的外层上有些绿色,表示和绿色的是一对线) 2—— 绿色 3—- 白–橙(就是白色的外层上有些橙色,表示和橙色的是一对线) 4—- 蓝色 5—— 白–蓝(就是白色的外层上有些蓝色,表示和蓝色的是一对线) 6-— 橙色 7—- 白–棕(就是白色的外层上有些棕色,表示和棕色的是一对线) 8—— 棕色 ◆ T568B规定的连接方法是: 1—- 白–橙 2—— 橙色 3-- 白–绿 4—- 蓝色 5—— 白–蓝 6—— 绿色 7—— 白–棕(就是白色的外层上有些棕色,表示和棕色的是一对线) 8-- 棕色 在通常的工程实践中,T568B使用得较多。不管使用哪一种标准,一根5类线的两端必须都使用同一种标准。 ◆ 这里特别要强调一下,线序是不能随意改动的。例如,从上面的连接标准来看,1和2是一对线,而3和6又是一对线。但如果我们将以上规定的线序弄乱,例如,将1和3用作发送的一对线,而将2和4用作接收的一对线,那么这些连接导线的抗干扰能力就要下降,误码率就可能增大,这样就不能保证以太网的正常工作。 (二) 5类线电缆与RJ—45插头连接起来的具体操作步骤 上面介绍了RJ-45连接器8根针脚的编号规定和不同颜色的4对双绞线应当连接到哪一个针脚的规定.下面介绍RJ—45连接器的制作。 步骤1:准备好5类线、RJ—45插头和一把专用的压线钳. 图1.6 步骤2:用压线钳的剥线刀口将5类线的外保护套管划开(小心不要将里面的双绞线的绝缘层划破),刀口距5类线的端头至少2厘米. 图1。7 步骤3:将划开的外保护套管剥去(旋转、向外抽)。 图1。8 步骤4:露出5类线电缆中的4对双绞线。 图1.9 步骤5:按照EIA/TIA-568B标准和导线颜色将导线按规定的序号排好。      (白橙 橙色 白绿  蓝色  白蓝 绿色 白棕 棕色) 图1。10 图1.11 步骤6:将8根导线平坦整齐地平行排列,导线间不留空隙。 图1.12 步骤7:准备用压线钳的剪线刀口将8根导线剪断。 图1。13 步骤8:剪断电缆线.请注意:一定要剪得很整齐.剥开的导线长度不可太短(10mm~12mm).可以先留长一些。不要剥开每根导线的绝缘外层。 图1.14 步骤9:将剪断的电缆线放入RJ-45插头试试长短(要插到底),电缆线的外保护层最后应能够在RJ-45插头内的凹陷处被压实。反复进行调整。 图1.15 步骤10:在确认一切都正确后(特别要注意不要将导线的顺序排列反了),将RJ-45插头放入压线钳的压头槽内,准备最后的压实。 图1。16 步骤11:双手紧握压线钳的手柄,用力压紧。请注意,在这一步骤完成后,插头的8个针脚接触点就穿过导线的绝缘外层,分别和8根导线紧紧地压接在一起。 图1。17 图1。18 步骤12:完成。 图1。19 (三)双绞线的测试   在双绞线制作完成后,一般都要使用专门的网线测试仪(如图所示)来断定连通性,并且单人就能完成。可检测5E,6E,STP/UDP双绞线,某些产品还能检测同轴电缆及电话线的接线故障.功能再强大一点的能测试出开路,短路,跨接,反接和串接各种情况;能定位接线和连接的错误;能测量线路长度,确定短路开路的距离等。 图1.20     使用网线测试仪时,将网线两端的水晶头分别插入主测试仪和远程测试端的RJ-45端口,将开关开至“ON”(S为慢速档),主机指示灯从1至G逐个顺序闪亮,表示网线连接没有问题.     如果网线中有几根导线发生断路,则主测试端和远程测试端相应线号的指示灯就会不亮. (四) 将两台计算机用带有RJ-45插头的5类线电缆直接连接起来 不用集线器或以太网交换机,可以将两台计算机用带有RJ-45插头的5类线电缆直接连接起来。但应当注意的是,在这种情况下,电缆线两个RJ—45插头中的一个与导线的连接方法要改变一下,使得从一台计算机发送出来的信号能够直接进入到另一台计算机的接收针脚。具体的连接方法就是: 电缆线的一端 电缆线的另一端 针脚1————-—-—针脚3 针脚2—--—————针脚6 针脚3——-—-——-针脚1 针脚6——-—---—针脚2 图1.21 (五)RJ45插头的做法 1、RJ45头用于数据(电脑)链路的连接。RJ45水晶头有8个金属触点,相对应数据线的8芯线,按T568B标准是正面看从左到右依次为1橙白,2橙,3绿白,4蓝,5蓝白,6绿,7棕白,8棕. 2、将UTP线缆套管自端头剥去20mm。定位数据线的8芯按1&2、3&6、4&5、7&8次序整理好,为防止插头弯曲时对套管内的线对之间造成损伤,线缆应并排排列至套管内至少8mm,形成一平整部分,平整部分之后的交叉部分呈椭圆型.为绝缘导线解扭,使其按正确的顺序平行排列,导线6跨过导线4和5,在套管里不应有未扭绞的导线。导线经修整后(导线端面应平整,避免毛刺影响性能)距套管的长度14mm,从线头开始,至少10±1mm之内导线之间布应有交叉,导线应在距套壳4mm之间跨过导线4和5。将导线插入水晶头,导线在水晶头前端应插到最前端,套壳内的平坦部分应从水晶头后端延伸直至初始张力消除,套客伸出水晶头的端至少6mm。压好水晶头,再一次测量导体和套管长度,以确保它们满足几何要求.目测水晶头上镀金的8把刀有否插入线中,8把好面是否平整。 图1.22 五、实验总结 本节课我们主要是掌握计算机网络技术中的双绞线制作的方法。除以上内容外,我们还应注意以下几个方面的知识. 注意: u 几种双绞线的制作方法 1、计算机与集线器连接的制作方法。 2、计算机与计算机连接的制作方法。 3、集线器与集线器及交换机与交换机连接的制作方法。 u 布放双绞线时的注意事项 1、双绞线电缆不能弯曲过度. 2、绑线时不要太紧,并且绑线要保持整齐。 3、尽量远离干扰或噪音源.(马达和电梯)。 4、总长度都不能超过 100 米. 5、不要将单芯双绞线与多芯双绞线混合使用。 6、配线架上的跳接线不要太长并且尽可能使用五类双绞线。 7、不具对绞状态的双绞线长度不能超过 13mm . 8、尽量使用同一家电缆厂商生产的双绞线电缆,而不要混用不同厂商的双绞线电缆9、使用质量较好的 RJ-45 接头,至少要达到双绞线的等级要求。 五、实验报告内容 1、叙述双绞线制作的主要工具。 2、当两台计算机用一根双绞线连通时,画出两端双绞线的排列顺序。 3、试述双绞线连通性测试的几种方法。 实验二 Peer—to—peer网络资源共享实现 一、实验目的 1.      理解协议在网络中的作用; 2.      理解客户机与服务器的含义; 3.      了解对等网络基本配置中包含的协议、服务和基本参数; 4.      了解所在系统网络组件的安装和卸载方法; 5。      学习所在系统共享目录的设置和使用方法; 6。      学习安装远程打印机的方法. 二、实验环境及要求 Windows 2000、局域网。 要求:以两台计算机为一组,实施试验. 三、实验原理 1.协议是通信双方为了实现通信所进行的约定或对话规则。双方要进行通信,必须保证使用相同的协议。目前常见的协议有:局域网通信协议-—NetBEUI协议;NetWare网络通信协议-—IPX/SPX协议;互联网通信协议TCP/IP协议. 2.服务是基于通信网络之上,为实现特定应用而实现的功能模块,它是面向用户的。它可以向网络的客户端提供应用服务,从而实现特定的应用. 3.客户端用于向特定的应用服务(服务器)发出请求、接收服务器端的处理结果的功能模块。它本身并不进行复杂的功能实现处理,这些工作都交给服务器端完成。客户端所做的工作仅仅是发出请求、等待处理结果、接收处理结果。通常客户端和服务器是成对出现,往往一个客户端对应一个服务器。 4.对等网络是指网络上每个计算机都把其它计算机看作是平等的或者是对等的。没有特定的计算机作为服务器.在对等网络中的每一个计算机,当要使用网络中的某种资源时它就是客户机,当它为网络的其它用户提供某种资源时,就成为了服务器,所以在对等网络中的计算机既可作为服务器也可作为客户机。 四、实验内容 查看所在机器的主机名称和网络参数,了解网络基本配置中包含的协议、服务和基本参数。了解基本配置中客户端组件:“Microsoft网络客户端”、服务组件:“Microsoft网络的文件和打印机共享”;协议:“互联网通信协议TCP/IP"、“NetBEUI协议”的作用。 五、实验步骤 练习一 查看本组计算机中网络标识,并记住计算机名和工作组名是什么。 在桌面“我的电脑”图标上点击右键“属性”菜单; 图2。1 1. 弹出“系统特性”菜单: 图2.2 2. 点击“网络标识"菜单,记录本机的主机名,工作组名。 图2。3 练习二 查看本组中本地连接中窗口中的内容,查看绑定的网络服务、客户端组件、协议. 记下两台计算机中所使用的协议名称。 1. 在桌面“网上邻居”图标上点击右键“属性”菜单; 图2.4 2.弹出“网络和拨号”菜单; 图2。5 3。打开“本地连接",点击右键“属性”菜单; 图2。6 4。弹出“本地连接”菜单; 图2。7 练习三 在两台计算机中分别建立一个共享文件夹 1.在C盘根目录下点击鼠标右键选择新建文件夹; 图2.8 2.重命名文件夹为“ss”; 3.点击ss文件夹,点击鼠标右键选择属性; 图2.9 4.选择属性菜单中“共享",选择共享该文件夹。 图2。10 练习四 同一组的两台计算机互连实现通讯 1. 使用“交叉网线”连接两台机器的网卡接口,交叉网线两端线序如下图所示; 图2.11 2. 关闭工作站,将交叉线两端分别插入两台工作站的网卡接口上; 图2。12 3.启动工作站,在两台工作站上,分别做如下工作: 右键单击[网上邻居]——〉[属性], 出现网络属性框,添加NetBEUI协议。 图2.13 4.两台机器配置同一网段IP地址; 图2.14 5. 两台机器连通性测试; 从[开始]-—>[运行],在[打开]工作框中键入cmd进入DOS操作方式, 在“C:\〉 ”提示符后键入“ping +同组另一台机器的IP 地址”。若同组另一台机器的IP地址为:192.168。0。12则屏幕出现如下的信息说明两台机器连通: C:\ >ping 192。168。0.12 Pinging 192.168.0.12 with 32 bytes of data: Reply from 169.254。181.194: bytes=32 time<10ms TTL=64 Reply from 169。254。181。194: bytes=32 time〈10ms TTL=64 Reply from 169.254。181。194: bytes=32 time〈10ms TTL=64 Reply from 169.254。181。194: bytes=32 time〈10ms TTL=64 Ping statistics for 192.168。0.12: Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli—seconds: Minimum = 0ms, Maximum = 0ms, Average = 0ms 6.查看当前主机网络邻居中是否能找到同组的另外一台计算机。如果未能显示,通过搜索 另一台主机的计算机名或IP地址来查找。找到后,点击进入对方计算机图标,能看到对方新建的共享文件夹,此时实现了资源的共享。 图2。15 图2。16 六、实验报告内容 1.假设两台主机名为hostA、hostB。现把hostA主机的“Microsoft网络客户端”删除,把 hostB主机中的“Microsoft网络的文件和打印机共享”组件删除。 (1)能否在hostA主机、hostB主机上建立共享文件夹?记录现象并分析原因. (2)能否在hostA主机上通过网络邻居访问hostB?反过来呢?记录现象并分析原因。 2.通过以上试验,回答以下问题: (1)协议在网络通信中的作用是什么?如果网络中的主机要能正常通信,必须遵循什 么原则? (2)在共享和访问网络资源的应用中,“Microsoft网络客户端”、“Microsoft网络的文 件和打印机共享”这两个组件的功能是什么?分别充当什么角色?
