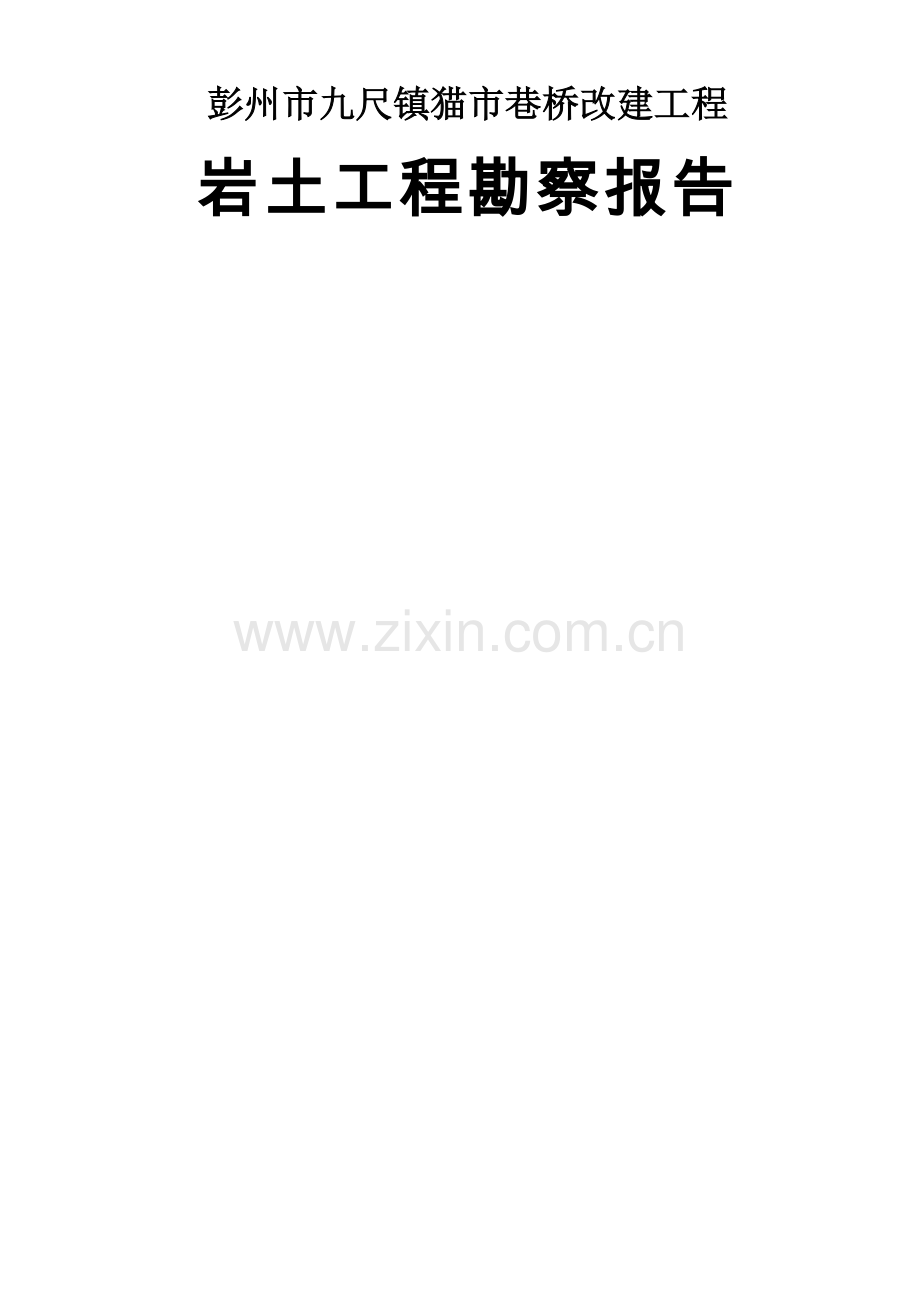

彭州市九尺镇猫市巷桥改建工程岩土勘察报告工程类资料.doc

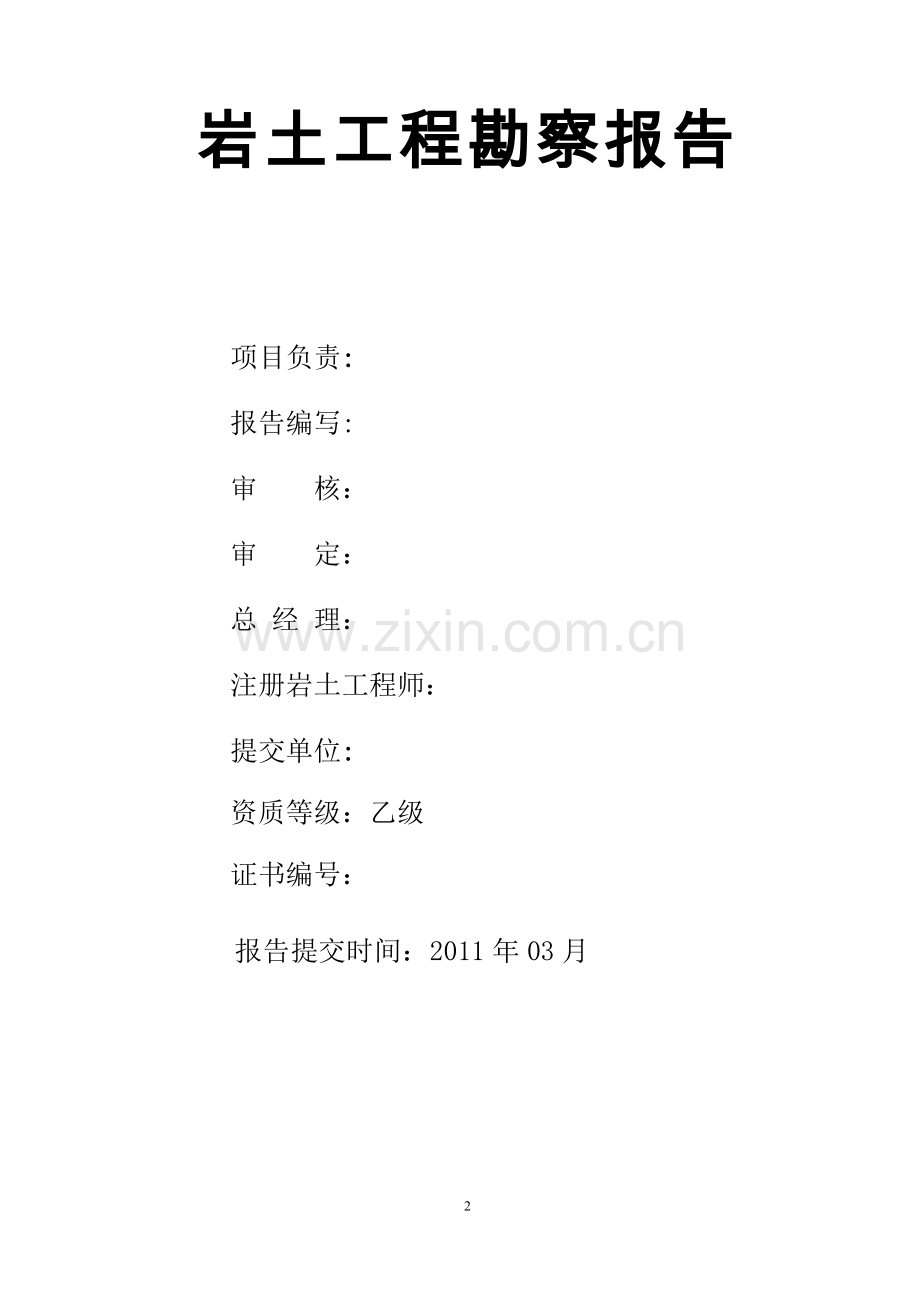

彭州市九尺镇猫市巷桥改建工程岩土工程勘察报告岩土工程勘察报告项目负责: 报告编写: 审 核：审 定：总 经 理：注册岩土工程师：提交单位: 资质等级：乙级证书编号：报告提交时间：2011年03月附件1企业法定代表人申明本人郑重声明：本单位此次出具的彭州市九尺镇猫市巷桥改建工程勘察报告及其附件材料的全部内容是真实准确的。我知道报送虚假的资料是严重的违法行为，此次报送的勘察文件及其附件材料如有虚假，本单位及本人愿接受建设行政主管部门及其他有关部门依法给予的处罚。 xxxxxxxx 单位法定代表人： 2011年03月23日附件2彭州市九尺镇猫市巷桥改建工程岩土工程勘察管理报告我单位对彭州市九尺镇猫市巷桥改建工程项目建设场地进行了全面管理，并对xxxxxxxxx勘察企业出具的该项目勘察报告中布孔数量、位置、孔距、原始记录、试验数据、取样等内容进行了核实，其内容真实有效。（管理单位盖章）2011年03月23日4目 录1前言 1 1.1工程概况1 1.2勘察依据和执行规范1 1.3勘察目的和任务要求11.4勘察工作方法及工作量22工程地质条件 2 2.1场地地理位置3 2.2气候32.3地层岩性4 2.4地基土物理力学性质测试成果5 2.5水文地质条件5 2.6岩土物理力学性质测试成果63、岩土工程分析评价7 3.1场地稳定性分析7 3.2场地地震效应7 3.3桥位工程地质分析评价8 3.4主要工程地质问题 94、结论与建议94.1结论94.2建议9附件、附图：1、岩土样、水样试验报告 1份2、工程地质平面图 1张3、工程地质剖面图 4张 4、柱状图 2张1.前言1.1工程概况拟建的彭州市九尺镇猫市巷桥改建工程位于彭州市九尺镇，桥长约30.0m，宽约6.7,为乡间公路桥。猫市巷桥位于彭州市九尺镇，是九尺镇猫市巷连接省道105线上的一座桥梁，原桥为三孔6米的石砌拱桥。该桥除拱圈保持较好外，侧墙、桥面已完全破坏，给两岸居民和往来车辆带来极大不便。由于原桥较窄、地形条件限制等原因，经业主意见及现场勘查决定拆除原桥，新建此桥。本项目的建设将给九尺镇两岸居民出行及车辆往来提供方便，使场镇道路路网更加完善。新建猫市巷桥桥位基本不变为了保证和原路顺接，桥位在原桥位位置向下移大约1.5米，桥梁与河流成90夹角（即正交），两岸道路顺适连接。我公司受业主委托，承担了该工程的详细地质勘察工作。1.2勘察依据和执行规范（1）岩土工程勘察规范（GB500212001）2009年版（2）市政工程勘察规范（CJJ5694）（3）公路工程地质勘察规范（JTJ06498）（4）土工试验方法标准（GB/T5001231999）（5）公路桥涵地基和基础设计规范（JTG D632007）（6）建筑抗震设计规范（GB500112010）2010年版（7）建筑桩基技术规范（JGJ9494）（8）成都地区建筑地基基础设计规范（DB51/T5026-2001）（9）建筑工程地质钻探技术标准（JGJ8792）（10）原状土取样技术标准（JGJ8992） （11）勘察技术要求及平面图。1.3勘察目的、任务及要求（1）查明桥位地层性质、地质构造、不良地质现象的分布及工程地质特征。（2）探明桥梁墩台等构造物地基覆盖层，软弱夹层分布状况。（3）测试岩土的物理力学特性，提供地基的基本承载力数据及桩壁摩擦力数据。（4）对桥墩位置查明有无滑坡等病害现象。论证其对桥基稳定性的影响程度。（5）判定环境水和土对桥梁建筑材料的腐蚀性。1.4勘察工作方法及工作量1.4.1勘察工作方法（1）勘探点布置及施测：本次勘察勘探点由委托单位布设,共布勘探点4个，勘探点测放与高程测量系以委托方提供的1：500比例尺桥位平面图采用全站仪实地施测孔位和高程(详见“勘探点平面布置图”)。（2）勘探：采用XY100和SH-30型工程钻机钻探取芯和动力触探等手段揭露地层，观察鉴别描述岩土性质。（3）原位测试：对卵石土采用N120超重型动力触探进行了原位测试。（4）采土试样及室内试验：根据土层分布情况，采取了卵石试样进行室内土工常规试验。1.4.2完成实物工作量（1）勘探点测放：4个。（2）勘探点进尺：83.0m（3）N120重型动力触探测试：71.9m（4）水、土样及室内试验：取场地水2组作腐蚀试验和取卵石样6件。2.工程地质条件2.1场地地理位置该拟建场地地势开阔、平坦，交通方便。地貌单元属沱江水系级阶地。地面高程（孔口高程）499.113499.873m，相对高差0.76m。 2.2气候彭州市地处亚热带的四川盆地中部，光、热资源丰富，雨量充沛，属亚热带温暖湿润气候。主导风向为北风，年平均风速约0.8m/s；年平均气温约为17.3；年平均日照数约1390h；年平均相对湿度约82；年平均降水量约914.0mm。2.3地层岩性在钻探深度范围内，除表层为素填土(Q4ml)外，主要为第四系全新统冲洪积层卵石土(Q4al+pl）。其岩性特征自上而下分述为：（1）人工填土（Q4ml）素填土(Q4ml)：灰褐色、灰色，稍湿，松散，主要由耕土、回填土、残疾土、杂填土构成为主，表层含有作物根须，在场地内均有分布。层厚2.503.10m。（2）卵石土(Q4al+pl）卵石：灰色,卵石成份主要为石英岩、石英砂岩、花岗岩、灰岩等。卵石粒径一般以2080居多，最大可达150，含少量漂石，卵石磨圆度好，呈亚圆形，个别卵石表面呈中弱风化。充填物以粘粒为主，次为中、砾砂，含少量粉粒，含量约占2545%。根据钻探揭露和N120超重型动力触探击数 ，按（GB500212001）2009年版规范将卵石层划分为：松散卵石：排列十分混乱，绝大部分不接触，分选性较差。N120击数4稍密卵石：排列混乱，大部分不接触，卵石分选性一般。N120击数4N1207。中密卵石：呈交错排列，大部分接触，冲击钻进较困难。N120击数7N12010。密实卵石：呈交错排列，连续接触，钻进极困难。N120击数N12010击。上述各岩土层的埋藏条件及分布情况详见工程地质剖面图。2.4地基土物理力学性质测试成果根据本次勘察N120超重型动力触探试验，经综合分析整理，数理统计，其测试成果见表2.4-1。超重型（N120）动力触探成果统计表 表2.4-1项目土名频数n击/10cm标准差变异系数统计修正系数S标准值k范围值平均值m松散卵石64132.71.210.440.912.4稍密卵石95365.21.800.340.955.0中密卵石4136118.33.350.400.917.6密实卵石147113017.05.850.340.9616.3注：N120击数超过30击/10cm的按30击统计。2.5水文地质条件2.5.1地表水和地下水地表水受大气降水补给，丰水期地表水较丰富，其水量与季节变化关系密切。场地地下水主要为赋存于第四系全新统卵石层中的孔隙潜水。主要受大气降水、地下水渗流方式补给。本次勘察期间，钻孔内测得地下水位2.602.80m，相应高程496.513497.193m。2.5.2地下水和土的腐蚀性评价地下水腐蚀评价根据本场地水质分析成果资料，按岩土工程勘察规范（GB500212001）2009年版，对该场地地下水的腐蚀性进行评价，其结果详见表2.5.2-1。 地下水的腐蚀性评价表 表2.5.2-1评价项目腐 蚀 介 质介 质 含 量判 定 等 级腐 蚀 等 级备 注对 混 凝 土 结 构 的 腐 蚀 性SO42-（mgL）63.4074.93300微按环境类型 应为类Mg2+（mgL）18.9421.392000微NH4+（mgL）0.02500微OH-（mgL）/43000微总矿化度（mg/L）262.4296.920000微PH值7.217.326.5微按地层的透 水性属AHCO3- (mmolL)3.33.61.0微侵蚀性CO2（mgL）0.0015微对混凝土结构中钢筋的腐蚀性水中的CL-（mgL）含量11.3414.18100微属干湿交替条件由上表可知，场地地下水对混凝土结构和钢筋混凝土结构中的钢筋具微腐蚀性，对钢结构具弱腐蚀性。2.5.3土的腐蚀性评价经调查，场地周边无制造酸、碱等的污染源，钻探表明地基土无污染迹象。结合地区经验分析，场地土对混凝土结构和混凝土结构的钢筋具微腐蚀性。2.6 岩土物理力学性质测试成果根据本次勘察采取卵石试样的室内常规土工试验，其试验成果经数理分析统计于表2.6-1。室内颗粒分析统计表 表2.6-1土 名项目指标颗粒组成百分比（%）卵石或碎石砾石砂粒细粒粗中细粉粒粘粒粒径大小d（mm）200-6060-2020-55-22-0.50.5-0.25025-0.0750.075-0.0050.005卵石频数n/666666/范围值/52.8-73.87.1-18.33.9-9.42.8-6.82.5-6.72.2-9.52.1-7.2/平均值/21.14.232.221.61.531.951.55/3.岩土工程分析评价3.1场地稳定性分析就场地稳定性而言，场地离隐伏断裂较远，地层连续完整。历史上无强震遗迹记载，邻区虽弱震频繁及周围强震曾波及到该地区，但其最高地震烈度均在8度以下，为波及区，非震中区。无论从区域地震地质背景还是场地的工程地质总体特征而言，场地稳定性良好；拟建场地地形平坦，无断裂、滑坡、泥石流等影响工程建设的不良地质作用，适宜建筑。3.2场地地震效应3.2.1抗震设防烈度根据建筑抗震设计规范（GB500112001）2010年版确定，场地抗震设防烈度为7度，设计基本地震加速度值为0.15g，设计地震分组为第二组，设计特征周期值为0.40s。3.2.2场地土类型及场地类别根据钻孔资料，按建筑抗震设计规范（GB500112001）2010年版第4.1条及地区经验，场地素填土属软弱土；松散卵石属中软土，稍密密实卵石为中坚硬土，本场地覆盖层平均厚度大于5.0m，土层平均等效剪切波速估算为298.0m/s，详见表3.2.2-1。场地类别为类，属于抗震有利地段。土层等效剪切波速估算表 表3.2.2-1土名剪切波速s(m/s)Zk1钻孔Zk2钻孔土层厚度di(m)传播时间ti(s)土层厚度di(m)传播时间ti(s)素填土1001.40.0140.60.006稍密密实卵石3502.70.007/松散卵石2002.40.0122.10.010稍密密实卵石35016.90.04818.20.052土层等效剪切波速se288.8307.3平均等效剪切波速 se=298.0（m/s） 3.2.3场地土液化判别本场地无饱和砂土、粉土，属不液化土，可不考虑液化影响。3.3桥位工程地质分析评价由于桥荷载较大，桥基可选用中密或密实卵石作为基础持力层。根据现场原位测试成果、室内土工试验结果，结合地区经验综合分析，本场地各地基土物理力学指标建议值见表3.3-1，供设计选用。各层地基土物理力学指标建议值 表3.3-1指 标岩 土名 称 重度(kN/m3)压缩模量Es(MPa)变形模量Eo(MPa)Pa内聚力C(k)内摩擦角(0)承载力基本容许值fa0(kPa)水下钻(冲)孔灌注桩人工挖孔灌注桩基 床系 数K(MN/m3)桩侧土的摩阻力标 准值qik(kPa)桩端处土承载力标准值qrk(kPa)桩侧土的摩阻力标 准值qik(kPa)桩端处土承载力标准值qrk(kPa)素填土18.63.512680松散卵石20.6112516050150045140010稍密卵石21.0213232070200065200015中密卵石22.1313860080300075350017密实卵石23.043438001004000955500453.4主要工程地质问题地下水是该工程的最大障碍，必须采取有效的防水措施。以保证施工的顺利进行，为了施工的安全，建议采用大孔灌注桩。4.结论与建议4.1结论（1）该桥位地段，无不良地质作用，工程地质条件整体较好。宜于桥梁建设。（2）桥位地段出露地层主要由素填土和第四系冲洪积（Q4al+pl）卵石土组成。素填土土石等级为级，土石类别为松散土；卵石土土石等级为级，土石类别为普通土硬土。（3）桥位处地层构造简单，无断裂活动迹象，区域稳定，抗震烈度为7度。设计基本地震加速度值为0.15，特征周期为0.40s。（4）桥位段主要为卵石土层中的孔隙潜水属HCO3-SO42-Ca2+型水；地下水和土对混凝土无结晶类、分解类及结晶分解类腐蚀，防护等级为常规防护。4.2建议（1）拟建物宜选用中密卵石作为基础持力层。（2）当选用人工挖孔灌注桩地基作为持力层时需采用临时降水措施。（3）拟建物亦可选用独立基础以人工挖孔灌注桩地基作为基础持力层。以中密密实卵石层桩端土。（4）地基土的物理力学指标建议值见下表：指标值土层 重度(KN/m3)承载力特征值fak(kPa)压缩模量Es(MPa)变形模量Eo(MPa)内聚力C(kPa)内摩擦角k()人工挖孔灌注桩极限桩侧阻力特征值qsi(kPa)极限桩端阻力特征值qp (kPa)素 填 土18.080/10/卵石松散20.0150/12.0/2890/稍密21.0260/21.5/351202500中密22.0500/31.0/401404000密实23.0680/43.0/431606000(5)本报告可作为施工图设计和基础施工的依据。（6）基坑挖至设计深度时（基础施工前），由建设单位组织有关设计、施工、监理、质检及勘察等单位或部门共同进行现场地基验槽必要时研究地基处理方案、施工工艺可行性分析等其他工作。目 录第一章 项目的意义和必要性11.1 项目名称及承办单位11.2 项目编制的依据11.3 肺宁系列产品的国内外现状21.4产业关联度分析31.5项目的市场分析4第二章 项目前期的技术基础82.1成果来源及知识产权情况，已完成的研发工作82.3产品临床试验的安全性和有效性8第三章 建设方案233.1建设规模233.2 建设内容233.3产品工艺技术233.5产品质量标准293.6 土建工程373.7 主要技术经济指标39第四章 建设内容、地点414.1 建设内容及建设规模414.2 建设地点414.3外部配套情况44第五章 环境保护、消防、节能465.1 环境保护465.2消防495.3节能50第六章 原材料供应及外部配套条件落实情况526.1主要原辅材料、燃料、动力消耗指标526.2 公用工程54第七章 建设工期和进度安排567.1建设工期和进度安排567.2建设期管理56第八章 项目承担单位或项目法人所有制性质及概况578.1 项目承担单位概况578.2 企业财务经济状况588.3 项目负责人基本情况59第九章 投资估算与资金筹措629.1 项目计算期629.2 投资估算的编制依据及参数629.3 投资估算629.4 资金筹措649.5 贷款偿还64第十章 财务评价6510.1财务评价依据6510.2销售收入和销售税金及附加估算6510.3利润总额及分配6610.4盈利能力分析6610.5不确定分析6610.6财务评价结论68第十一章 项目风险分析，效益分析6911.1 风险分析6911.2 效益分析7017
