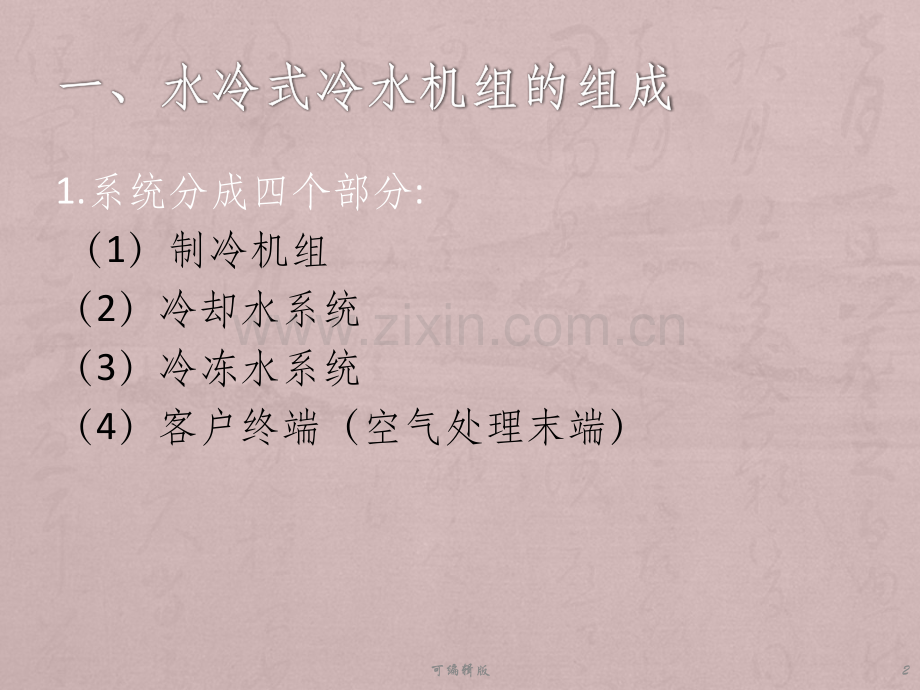

水冷式冷水机组运行及监测水冷式冷水机组运行及监测1可编辑版一、水冷式冷水机组的组成一、水冷式冷水机组的组成1.系统分成四个部分:（1）制冷机组（2）冷却水系统（3）冷冻水系统（4）客户终端（空气处理末端）2可编辑版 2.2.系统组成图系统组成图3可编辑版3.3.制冷系统组成及流程图制冷系统组成及流程图+制冷机组主要由压缩机、蒸发器、冷凝器、膨胀阀、储液器等及相应的管道组成;4可编辑版4 4、冷却水系统组成、冷却水系统组成5可编辑版5.5.冷冻水及客户端（空气处理末端）冷冻水及客户端（空气处理末端）6可编辑版二、机组运行前准备工作二、机组运行前准备工作1检查风机、电机、水泵、盘管、自控系统，确认其技术状态良好。2检查管路系统连接是否有松动、泄露现象。3对系统运转设备，检查其轴承的供油情况。4根据室内外空气参数，调整好温度、湿度等自动控制空气参数设定值。5检查供配电系统，确保供电正常。6检查安全保护装置是否能正常工作。7可编辑版三、机组启动操作流程三、机组启动操作流程1机组的启动流程8可编辑版四、启动时注意事项四、启动时注意事项1.启动冷却水塔时，应注意水塔冷却风机的旋转方向；9可编辑版 2.冷却水泵启动运行操作(1)检查冷却水塔下部水盘内的水位是不是达高要求；(2)完全打开冷却系统中的所有水阀（除泄水阀外；(3)在启动水泵时，应将水泵的排空阀打开，这样可将管道内的空气排出；(4)在启动水泵时，要检查水泵电机的旋转方向，使水的流向与水泵的上指示的方向一致；（主要是调整电动机的旋转方向）；(5)冷却水管上安装有流量开关，当水管中水的流量达到一定量时，此开关闭合，当没有水流动，或水的流量过低时，该开关断开，这样能确保水泵能够正常运行。10可编辑版 3.压缩机启动运行操作：启动条件：冷却水塔、冷却水泵、冷冻水泵都正常启动；制冷系统的高低压力保护继电器都在正常位置；温度控制器在闭合位置；确定系统压力表都在0.2MPa以上；启动压缩机：在确认上述条件成立后，启动压缩机；在启动压缩机的同时，观测压缩机运行电流，其正常运行电流为5A左右；观测压缩机的冷凝器出口P1和蒸发器出口压力P2（P1=35、P2=1218 MPa）;观测冷却水进出冷凝器的温度（标准值：进口37，出口30，温差7）；观测蒸发器冷冻水的进出口温度：出口：712，温升：17-22；蒸发器冷冻水的出口温度不能低于3.5.11可编辑版五、机组停机流程五、机组停机流程12可编辑版六、机组运行参数监测六、机组运行参数监测1.冷却水系统的运行参数：冷凝器冷却水的进口温度：2540；冷凝器冷却水的出口温度：3045；冷凝器冷却水的进口压力：0.050.15MPa；冷凝器冷却水的出口压力：0.010.05MPa；2.冷冻水系统的运行参数：蒸发器冷冻水的进口温度：1525；蒸发器冷冻水的出口温度：712；蒸发器冷冻水的进口压力：0.050.15MPa；蒸发器冷冻水的出口压力：0.010.05MPa；13可编辑版 3.压缩机的运行参数：压缩机运行电流：5A左右；冷凝器制冷剂出口压力：1218MPa；冷凝器制冷剂出口温度：5080；蒸发器制冷剂出口压力：0355.5MPa；蒸发器制冷剂出口温度：1015；14可编辑版
