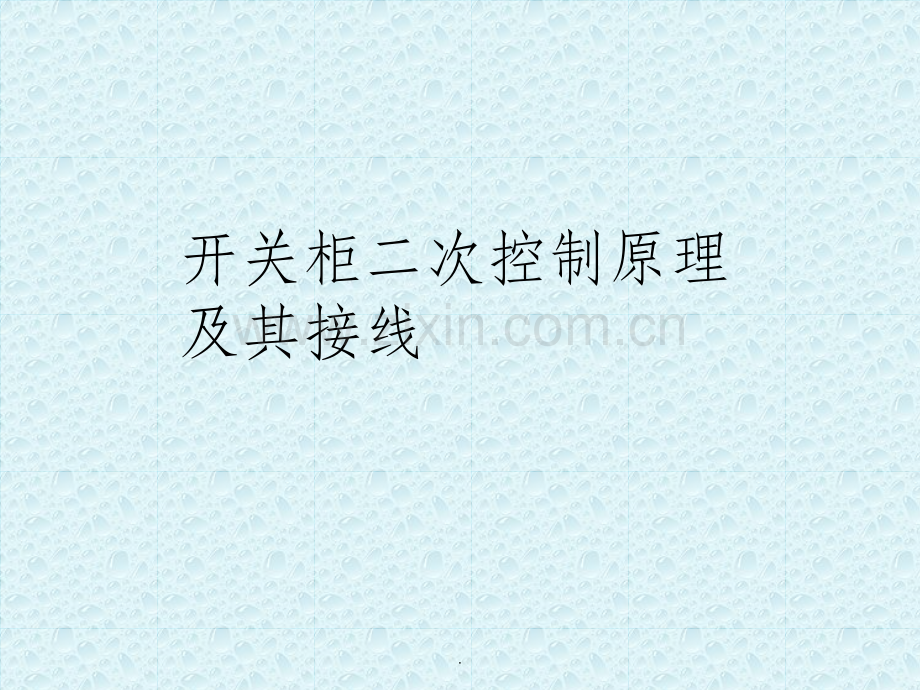

开关柜二次控制原理及其接线.ppt

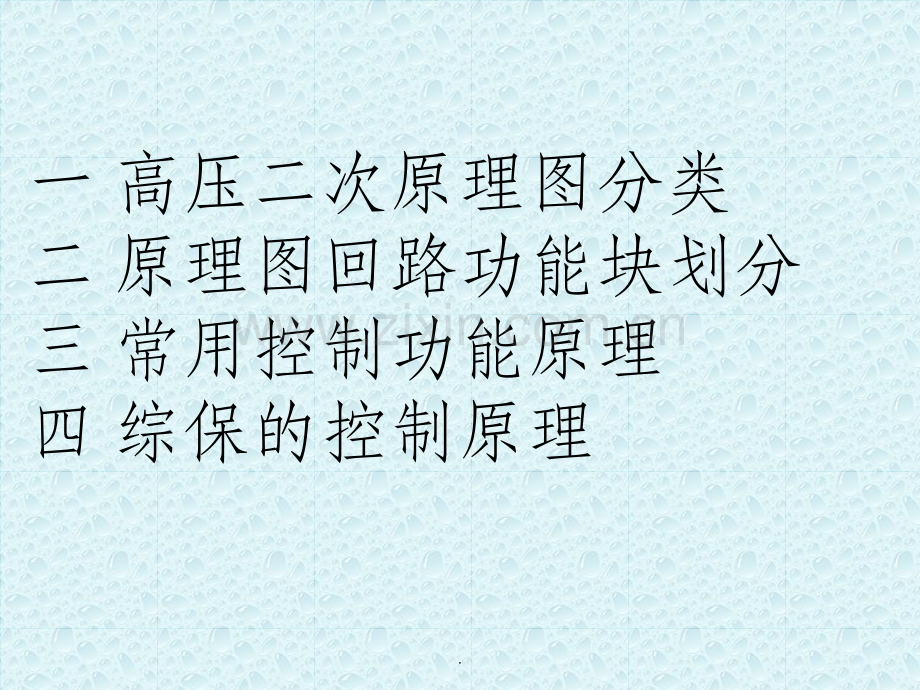

开关柜二次控制原理及其接线.一 高压二次原理图分类二 原理图回路功能块划分三 常用控制功能原理四 综保的控制原理.高压二次原理图分类电源进线PT及避雷器母线联络隔离手车出线（馈线）变压器出线电动机出线发电机出口电容器出线.原理图回路功能块划分：1、采样回路2、控制回路3、辅助回路4、信号接口回路5、原件清单BOM6、端子排7、小母线.联锁机械联锁（五防联锁）工作位合闸位不能合地刀带电时不能移动隔离车合闸位不能推进隔离车防止进入带电间隔.电气联锁三选二：两进线一联络只允许合两台。程序联锁DCS控制器：根据工艺要求，用控制器自动实现跳闸和合闸闭锁.二次原件清单如果招标方提供了二次图，请一定要看二次BOB，核对有没有价格较高的原件，不要漏报。端子排：航空插头互感器加热照明门板元件板外引信号各部分之间需要连接的线，均需要在端子排上连接。小母线电源：+KM KM+HM HM L N电压 A630 B630 C630 N600信号 光字牌 信号公共端.常用控制功能原理：合分闸及防跳储能联锁断线监视PT断线检测小母线切换备自投同期检测自动准同期系统接地（绝缘监视）.同期检测与自动准同期通过调节幅值、频率、相位使设备并网通过调节发电机的励磁可以调节频率和相位通过调节发电机的转速可以调节电压幅值.系统接地（绝缘监视）在中性点不接地的系统中，电压互感器二次绕组首尾串联，其端电压为零，当系统内发生单相接地故障时，其端电压为100V。通过在两端接电压继电器可以发系统接地报警信号。.备用电源自动投入（备自投）无压（低电压延时时间到）、无流（电流-单相）、跳工作开关备用有压且无闭锁，合母联开关。备自投方案1、利用两进线保护的可编程功能相互配合，如GE的保护F6502采用专用的备自投装置，如AGE的MPM100BII3、采用可编程控制器PLC，如施奈德的TWIDO GE的VersaMax.就绪条件（充电）自投控制开关允许手车全在工作位两进线合闸位母联分闸位母线电压正常闭锁条件（放电）自投控制开关禁止断路器手车未在工作位置PT手车未在工作位置备用开关在分闸位置备用电源低电压.保护跳闸手动分闸自投已动作一次.
