污水处理厂高程计算.doc

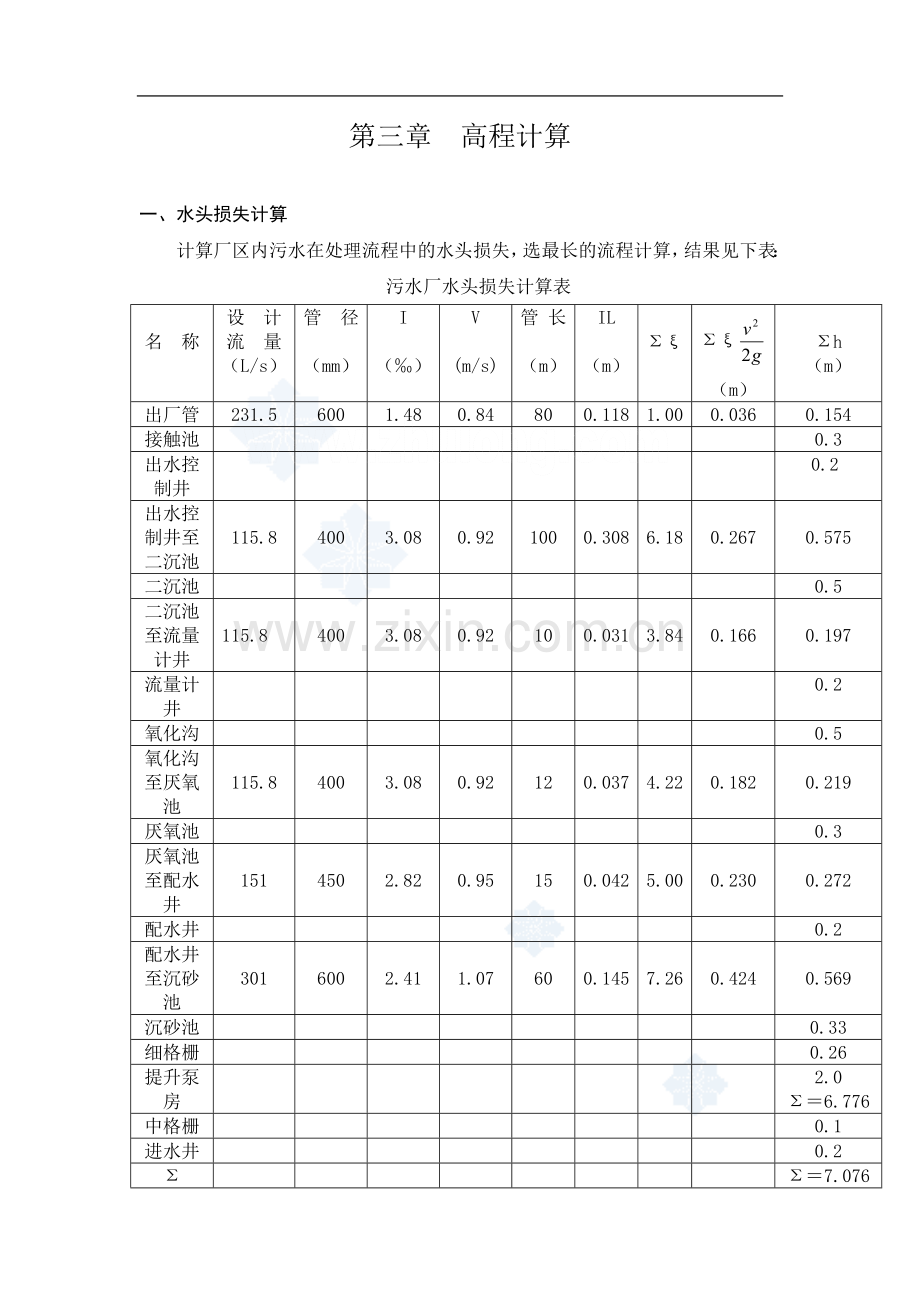

第三章 高程计算

一、水头损失计算
计算厂区内污水在处理流程中的水头损失，选最长的流程计算，结果见下表：
污水厂水头损失计算表

名 称

设 计
流 量
（L/s）
管 径

（mm）
I

（‰）
V

(m/s)
管 长

（m）
IL

（m）

Σξ
Σξ（m）

Σh
（m）
出厂管
231.5
600
1.48
0.84
80
0.118
1.00
0.036
0.154
接触池

0.3
出水控制井

0.2
出水控制井至二沉池

115.8

400

3.08

0.92

100

0.308

6.18

0.267

0.575
二沉池

0.5
二沉池至流量计井

115.8

400

3.08

0.92

10

0.031

3.84

0.166

0.197
流量计井

0.2
氧化沟

0.5
氧化沟至厌氧池

115.8

400

3.08

0.92

12

0.037

4.22

0.182

0.219
厌氧池

0.3
厌氧池至配水井

151

450

2.82

0.95

15

0.042

5.00

0.230

0.272
配水井

0.2
配水井至沉砂池

301

600

2.41

1.07

60

0.145

7.26

0.424

0.569
沉砂池

0.33
细格栅

0.26
提升泵房

2.0
Σ＝6.776
中格栅

0.1
进水井

0.2
Σ

Σ＝7.076

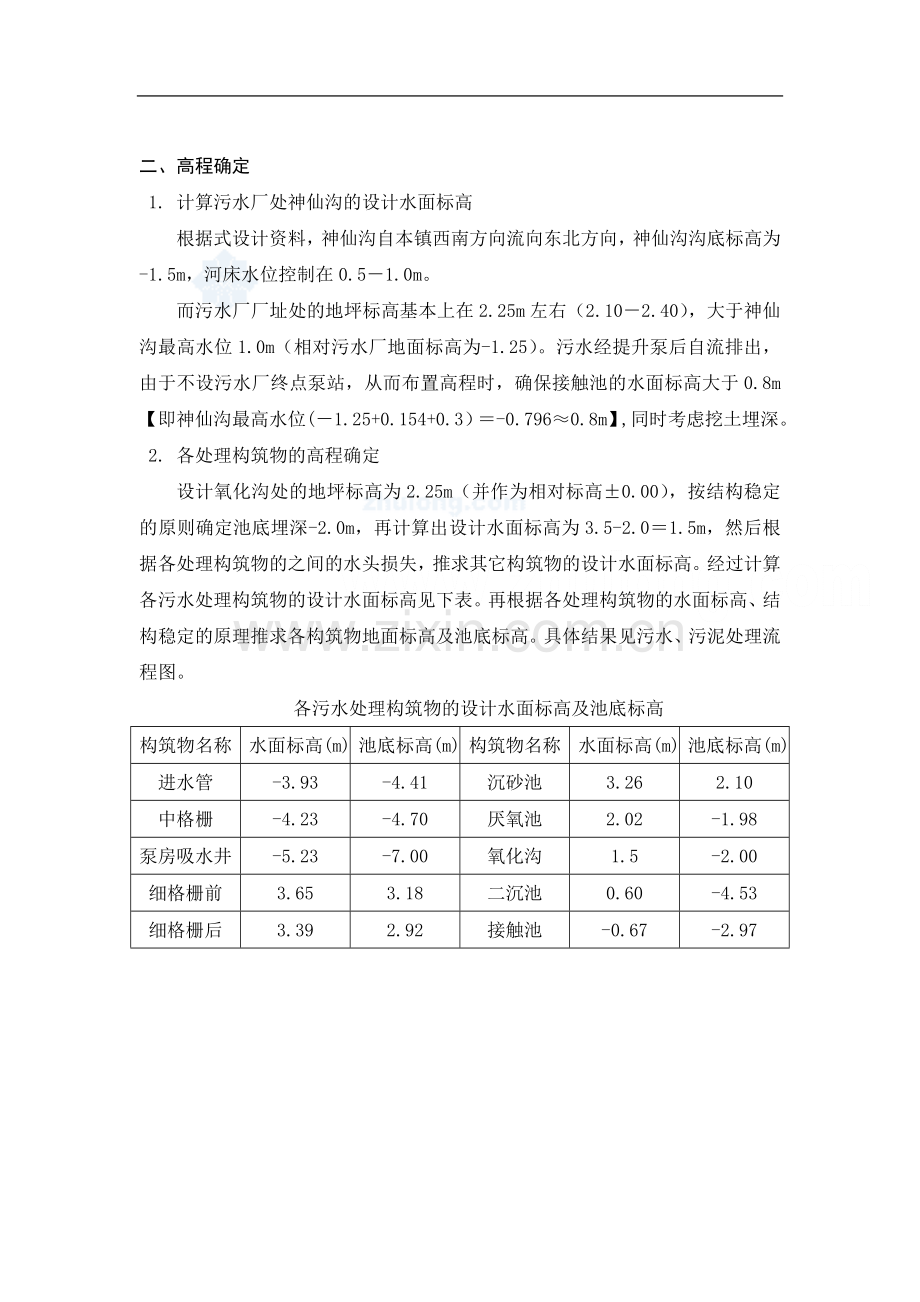

二、高程确定
1. 计算污水厂处神仙沟的设计水面标高
根据式设计资料，神仙沟自本镇西南方向流向东北方向，神仙沟沟底标高为-1.5m，河床水位控制在0.5－1.0m。
而污水厂厂址处的地坪标高基本上在2.25m左右（2.10－2.40），大于神仙沟最高水位1.0m（相对污水厂地面标高为-1.25）。污水经提升泵后自流排出，由于不设污水厂终点泵站，从而布置高程时，确保接触池的水面标高大于0.8m【即神仙沟最高水位(－1.25+0.154+0.3）＝-0.796≈0.8m】,同时考虑挖土埋深。
2. 各处理构筑物的高程确定
设计氧化沟处的地坪标高为2.25m（并作为相对标高±0.00），按结构稳定的原则确定池底埋深-2.0m，再计算出设计水面标高为3.5-2.0＝1.5m，然后根据各处理构筑物的之间的水头损失，推求其它构筑物的设计水面标高。经过计算各污水处理构筑物的设计水面标高见下表。再根据各处理构筑物的水面标高、结构稳定的原理推求各构筑物地面标高及池底标高。具体结果见污水、污泥处理流程图。
各污水处理构筑物的设计水面标高及池底标高
构筑物名称
水面标高(m)
池底标高(m)
构筑物名称
水面标高(m)
池底标高(m)
进水管
-3.93
-4.41
沉砂池
3.26
2.10
中格栅
-4.23
-4.70
厌氧池
2.02
-1.98
泵房吸水井
-5.23
-7.00
氧化沟
1.5
-2.00
细格栅前
3.65
3.18
二沉池
0.60
-4.53
细格栅后
3.39
2.92
接触池
-0.67
-2.97
