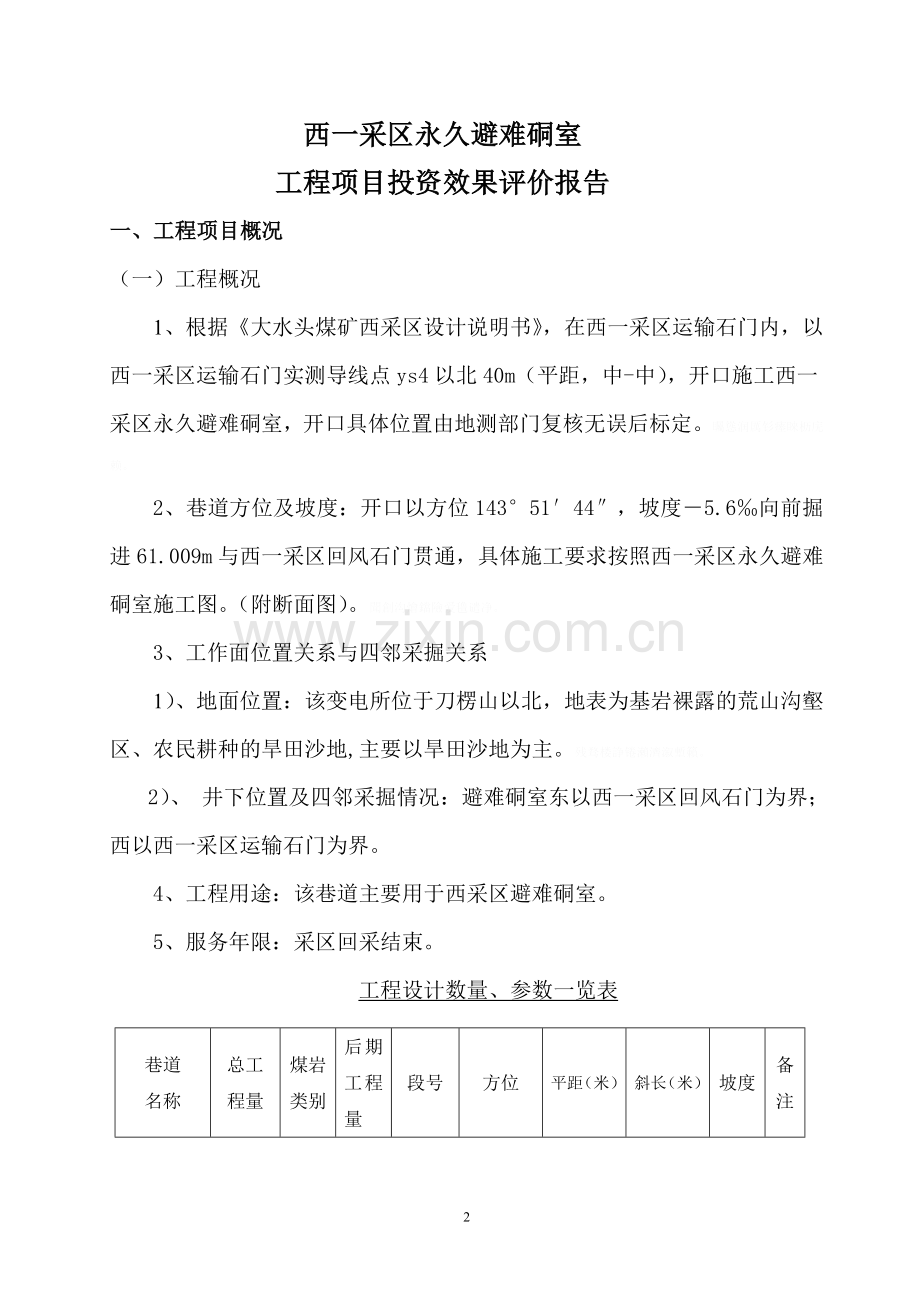

1、靖远煤业集团有限责任公司大水头煤矿西一采区永久避难硐室工程项目投资效果评价报告二一一年十二月西一采区永久避难硐室工程项目投资效果评价报告一、工程项目概况(一)工程概况1、根据大水头煤矿西采区设计说明书,在西一采区运输石门内,以西一采区运输石门实测导线点ys4以北40m(平距,中-中),开口施工西一采区永久避难硐室,开口具体位置由地测部门复核无误后标定。矚慫润厲钐瘗睞枥庑赖。2、巷道方位及坡度:开口以方位1435144,坡度5.6向前掘进61.009m与西一采区回风石门贯通,具体施工要求按照西一采区永久避难硐室施工图。(附断面图)。聞創沟燴鐺險爱氇谴净。3、工作面位置关系与四邻采掘关系1)、地面
2、位置:该变电所位于刀楞山以北,地表为基岩裸露的荒山沟壑区、农民耕种的旱田沙地,主要以旱田沙地为主。残骛楼諍锩瀨濟溆塹籟。2)、 井下位置及四邻采掘情况:避难硐室东以西一采区回风石门为界;西以西一采区运输石门为界。4、工程用途:该巷道主要用于西采区避难硐室。5、服务年限:采区回采结束。工程设计数量、参数一览表 巷道名称总工程量煤岩类别后期工程 量段号方位平距(米)斜长(米)坡度备注西采区变电所81.6米岩143514481.681.6-5.6附:巷道工程平面示意图6、工程开、竣工时间及工程量:该巷道于2011年8月19日开口施工至2011年10月5日施工到位,工程量86米。酽锕极額閉镇桧猪訣锥。
3、7、断面形状设计为半圆拱形:(1)掘高5000mm,净高4500mm,掘宽8000mm,净宽7900mm,S掘37.6m2,S净30m2,(2)掘高3800mm,净高3750mm,掘宽4800mm,净宽4700mm,S掘18.74m2,S净13.57m2,彈贸摄尔霁毙攬砖卤庑。(3)掘高4300mm,净高4250mm,掘宽5200mm,净宽5100mm,S掘19.4m2,S净18.9m2,(4)掘高4300mm,净高4250mm,掘宽5200mm,净宽5100mm,S掘20.48m2,S净13.57m2,(5)掘高3850mm,净高3750mm,掘宽4300mm,净宽4100mm,S掘16.0
4、7m2,S净13.57m2。謀荞抟箧飆鐸怼类蒋薔。附:巷道断面特征表巷道断面特征表 围岩 类别普氏系数断面积(m2)净尺寸(m)断面形状支护方式净掘宽高岩石0.713.5718.744.73.75半圆拱形锚网、喷浆支护参数及材料规格:支护形式:巷道断面形状为半圆拱型,墙高1700mm、拱高2400mm采用锚网、喷浆联合支护。顶、帮部均使用222600mm左旋无纵筋高强度螺纹钢锚杆,风钻32钻头打眼时,每根顶锚杆使用1节S2860和1节Z2860型树脂药卷锚固,每根帮锚杆使用2节Z2860型树脂药卷锚固;锚杆钻机28钻头打眼时,每根顶锚杆使用1节S2360和1节Z2360型树脂药卷锚固,每根帮锚
5、杆使用2节Z2360型树脂药卷锚固;顶、帮部托板均使用不规则铁托板加12512512mm小铁托板;巷道全断面挂金属网;顶、帮部锚杆螺帽均使用快装螺母加半球垫加减磨垫片进行快速安装。锚杆均按矩形布置,间、排距800800mm。喷浆厚度100mm。因施工位置位于煤层顶板中,每隔4网(3.2m),在巷道正中及两拱部各施工一根17.87000mm深的锚索加强支护,锚索间距1.5m。每根锚索采用4节Z2360型树脂药卷锚固,锚索托板使用30030080mm木托板加20020016mm铁托板。厦礴恳蹒骈時盡继價骚。附支护参数表锚索、锚网、喷浆联合支护喷浆 厚度(mm)顶锚杆帮锚杆(mm)排列方式锚杆间排距
6、(mm)外露 长度(mm)锚 固 剂长度(mm)直径(mm)长度(mm)直径(mm)260022260022矩形8008002070S2860Z2860100支护参数表 (二)、决策要点1、项目建设理由、决策目标和目的根据国家安监总局下发煤矿井下必须建立避险“六大系统”的设施。煤矿井下安全避险六大系统是避免或减少瓦斯、火灾等特大事故的发生,应急救援和紧急避险的有效措施,因此煤矿企业严格按照国务院进一步加强企业安全生产的通知(国发【2010】23号)、国家安全生产监督管理总局国家煤矿安全监察局关于建设完善煤矿井下安全避险“六大系统”的通知(安监总煤装(2010)146号,煤矿安全规程和有关标准,
7、装备、维护使用。茕桢广鳓鯡选块网羈泪。2、工程项目建设内容严格按照设计图施工西一采区避难硐室,主体工程竣工后,进行安全配套的设施安装。3、工程项目实施进度巷道设计长度86米,2011年8月19日开口至2011年10月5日施工到位。服务年限:西采区回采结束。鹅娅尽損鹌惨歷茏鴛賴。(三)、巷道材料消耗情况及资金来源资金来源于生产安全改造费用,共完成工程量86米。附:1号断面断面每米支护材料消耗表材料名称规格单位数量螺纹钢锚杆222600mm根22.25螺母M24(快装)个22.25铁托板12512510 mm块22.25树脂药卷Z2860节34.25树脂药卷S2860节10.25金属网网孔4040
8、 mm44.1雷管毫秒延期电雷管发51.25炸药3矿用乳化炸药Kg13.13水泥425#Kg635.5砂子m30.93速凝剂Kg23.3备注每米需砂浆0.93m3,配合比12.5,喷浆回弹率为15% 。附:2-5号断面断面每米支护材料消耗表材料名称规格单位数量螺纹钢锚杆222600mm根18.75螺母M24(快装)个18.75铁托板12512510 mm块18.75树脂药卷Z2860节16.25树脂药卷S2860节8.75金属网网孔4040 mm12.2雷管毫秒延期电雷管发40炸药3矿用乳化炸药Kg35.25水泥425#Kg758.5砂子m31.06速凝剂Kg30.34备注每米需砂浆1.49m
9、3配合比12.5,喷浆回弹率为15% 。二、工程实施具体情况及立项依据(一)煤矿井下安全避险六大系统是避免或减少瓦斯、火灾等特大事故的发生,应急救援和紧急避险的有效措施,因此煤矿企业严格按照国务院进一步加强企业安全生产的通知(国发【2010】23号)、国家安全生产监督管理总局国家煤矿安全监察局关于建设完善煤矿井下安全避险“六大系统”的通知(安监总煤装(2010)146号,煤矿安全规程和有关标准,装备、维护使用。籟丛妈羥为贍偾蛏练淨。(二)、巷道运行及效益现状煤矿井下安全避险六大系统是避免或减少瓦斯、火灾等特大事故的发生,应急救援和紧急避险的有效措施,现避难硐室主体工程已竣工。預頌圣鉉儐歲龈讶骅
10、籴。(三)、巷道实施总结与评估西一采区永久避难硐室安排开拓二队施工,严格按照靖远煤业工程勘察设计有限公司设计图纸施工,该巷道在煤层顶板岩石中掘进及巷道断面多,自8月19日开口,施工进度86米巷道,用45天完成。进一步节约了单位成本。工程管理抓好巷道开口、后巷和交岔点三个重点部位的顶板管理、现场施工管理,抓好锚杆的预紧力对顶锚杆要求预紧力不小于450N.M,帮锚杆要求预紧力不小于350N.M,做到逐根零漏洞检查验收,做好验收喷漆标注。对锚杆施工严格落实“三高、三小、两及时、一让压”的关键技术现场管理。对锚杆的锚固力按规定进行拉拔力测试,结果表明,均符合要求,杜绝了空顶作业。严格按照设计断面画巷道
11、轮廓线,实施打锚杆眼前先标定锚杆眼位,安检员现场逐根检查掘进工作面锚杆的预紧力措施,保证了锚网支护的工程质量和掘进面的安全施工;继续实行每月组织六次动态达标检查,结合安检员班评估综合评分评级办法(组织检查占40%,小班评估占60%),奖优罚劣,杜绝了不合格工程。认真贯彻落实靖远煤业集团公司防治矿压动压显现暂行规定和安监总关于加强煤矿顶板管理工作的通知精神,加强矿压观测。渗釤呛俨匀谔鱉调硯錦。(四)、竣工验收工程竣工后,首先矿组织生产部、通防部、安检室联合进行验收,并由施工单位负责人,抵押工程质保金。确保施工单位保质保量完成本相工程,再由公司成立验收领导小组,进行了现场检查验收。铙誅卧泻噦圣骋贶
12、頂廡。三、效果和效益评价1、技术水平评估煤矿井下安全避险六大系统是避免或减少瓦斯、火灾等特大事故的发生,应急救援和紧急避险的有效措施,在国内外得到广泛应用。擁締凤袜备訊顎轮烂蔷。2、投资效果评估我国煤矿瓦斯灾害虽然严重,但瓦斯事故的发生是有规律可循的,也是可以预防和治理的。新中国成立以来,在党和政府的领导下,我们在煤矿瓦斯治理方面做了大量工作,取得了一定的成效,但仍有瓦斯事故发生,针对事故发生,煤矿井下安全避险六大系统是避免或减少瓦斯、火灾等特大事故的发生,应急救援和紧急避险的有效措施,避难硐室要求为避险人员提供氧气(或新鲜空气)、水、食品等生存条件,通信设施、医疗急救用品、排泄物处理设施、照
13、明设施和防灭火设施等。水平长度较深的避难硐室要设甲烷传感器,避难硐室宜设置甲烷、氧气、一氧化碳、二氧化碳、温度等传感器,空气净化,温度和温度调节等设施。避难硐室可通过压缩氧和化学氧等为避险人员提供氧气,但宜采用压缩氧。位置在离地表较浅适宜地面钻孔的避难硐室,应有直通地面的钻孔和直通地面的压风、供水(供氧)通信等系统,提高抗灾变能力。贓熱俣阃歲匱阊邺镓騷。3、持续性评估建设完善安全避险“六大系统”,是安全生产理论的重大创新,是以人为本、安全发展理念的生动实践。创造性地提出安全避险科学理念和建设完善安全避险“六大系统”,构建了有效实施以事前灾害预防为主的“防灾”,以事中人员自救、逃生、避险为主的“
14、避灾”和以事后应急救援为主的“减灾”全过程的安全保障体系;建设完善监测监控、人员定位、压风自救、供水施救、通信联络和紧急避险系统,实现了井下人员自救、逃生、避灾等整体功能,与灾害事故预防和事故应急救援共同构成防范事故发生、减少人员伤亡、降低事故危害的有机整体。建设完善“六大系统”作为有效保护广大矿工根本利益的“生命工程”,体现了党的以人为本、执政为民的崇高理念,体现了预防为主、综合治理的工作要求,是贯彻落实中央关于进一步加强新形势下安全生产工作的一系列决策部署的必然要求,是推进我国安全生产状况持续稳定好转的重要载体和提升煤矿安全保障能力的实践创新,必将为促进我国煤炭工业实现安全发展发挥重要作用
15、,产生重大而深远的影响。坛摶乡囂忏蒌鍥铃氈淚。四、评估结论和主要经验教训1、成功度评价避难所建立在矿井下各危险工作区域的密闭空间,依托矿井巷道构筑而成,具备很好的防护性能,能够抵御一定的外力冲击;硐室内提供生存必需的氧气、水、食物、急救药品、废气处理等设施。当灾变发生时,遇险人员可迅速躲进避难所等待外部救援,是降低遇险人员伤亡率的最有效途径。对于挽救井下幸存人员的生命具有积极而重大的意义。蜡變黲癟報伥铉锚鈰赘。2、评估结论和存在的问题生产安全投资有效,达到设计要求及预期目标,存在问题永久避难硐室选择与地面垂深达400m。3、主要经验教训通过,近几年来发生瓦斯事故,造成惨痛的损失,避难所建立在矿井下各危险工作区域的密闭空间,依托矿井巷道构筑而成,具备很好的防护性能,能够抵御一定的外力冲击;硐室内提供生存必需的氧气、水、食物、急救药品、废气处理等设施。当灾变发生时,遇险人员可迅速躲进避难所等待外部救援,是降低遇险人员伤亡率的最有效途径。買鲷鴯譖昙膚遙闫撷凄。五、评估报告编写和审定人员名单编 写赛炳月审 核郭新世生 产 部古亚丹安 检 室吴国桥采煤副总薛建中总工程师王 宁12
