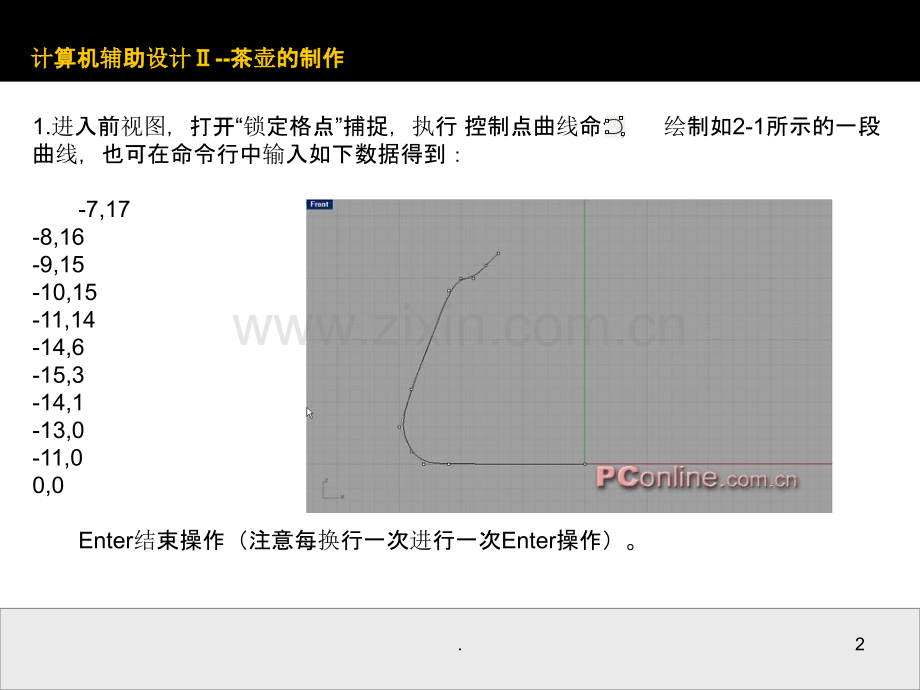

1、计计算机算机辅辅助助设计设计-茶茶壶壶的制作的制作 1.1.进入前视图,打开“锁定格点”捕捉,执行 控制点曲线命令 绘制如2-1所示的一段曲线,也可在命令行中输入如下数据得到:-7,17-8,16-9,15-10,15-11,14-14,6-15,3-14,1-13,0-11,00,0Enter结束操作(注意每换行一次进行一次Enter操作)。计计算机算机辅辅助助设计设计-茶茶壶壶的制作的制作 2.计计算机算机辅辅助助设计设计-茶茶壶壶的制作的制作 2.打开 物件物件锁锁点点 中的 端点端点 捕捉,执行椭圆命令,命令提示椭圆椭圆中中心心,捕捉如2-2所示的曲线端点,命令提示椭圆椭圆的第一条的第
2、一条轴轴端点端点,在命令提示行中输入-7,17.5,回车确定,命令提示第二条第二条轴轴端点端点,输入-7.5,17.25,回车确定。3.计计算机算机辅辅助助设计设计-茶茶壶壶的制作的制作 3.打开端点端点捕捉,作出如2-3所示的两条直线,打开物件物件锁锁点点的中点中点捕捉,执镜镜像工具像工具选择上一步绘制的椭圆,以两条直线的中点为镜像中心,作镜像操作,结果如2-4所示。4.计计算机算机辅辅助助设计设计-茶茶壶壶的制作的制作 5.计计算机算机辅辅助助设计设计-茶茶壶壶的制作的制作 4.在两个椭圆的垂直中线上绘制一条直线,如2-5所示,执行剪切剪切工具,命令提示 选择选择剪切物体剪切物体,选择直线
3、,右键确定,命令提示选择选择被剪切物体被剪切物体,选择两个椭圆的右边剪切掉,最后右键确定结束操作。6.计计算机算机辅辅助助设计设计-茶茶壶壶的制作的制作.把刚才绘制的三条辅助直线删掉,利用控制点曲控制点曲线线命令命令 绘制一条2-6所示的直线,也可在命令行中输入如下数据得到:0,20.423-0.668,20.423-1.044,20.172-0.919,19.766-0.514,19.722-0.484,19.486-0.494,19.264-0.803,19.158-0.899,18.578-2.03,18.544-4.711,18.514-6.124,18.440-7,18Enter结束
4、操作,完成曲线绘制7.计计算机算机辅辅助助设计设计-茶茶壶壶的制作的制作 6.执行曲曲线线倒角倒角 命令,命令提示选择选择第一条曲第一条曲线线倒角倒角,键入0.2,回车确定,键入J,回车确定,选择最上面的那个半椭圆和最顶上的曲线,在两条曲线的接头处形成一个倒角,倒角的位置如2-7圆圈的地方所示,这样在操作区里面我们总共就有了三条曲线。8.计计算机算机辅辅助助设计设计-茶茶壶壶的制作的制作 7.打开旋旋转转工具工具,选择刚才绘制的三条曲线作为旋转对象,以Y轴作为旋转轴,进行旋转操作,最终效果如2-8所示。9.计计算机算机辅辅助助设计设计-茶茶壶壶的制作的制作 8.选择画圆圆工具,捕捉x=0,y=
5、7,z=0为中心,3mm为半径,作一个圆,将圆拖动到壶体的前面,注意要打开Ortho,这样可以保证在位移的时候总是在水平方向上或总是在垂直方向上(如2-9所示)。10.计计算机算机辅辅助助设计设计-茶茶壶壶的制作的制作 9.打开投影工具,命令提示选择选择投影曲投影曲线线,选择刚才绘制的圆,右键确定,命令提示选择选择要投影到的曲面要投影到的曲面,选择壶体下部,这样我们就把圆圈投影到了壶体表面,将原始的圆圈删除掉(2-10所视)。11.计计算机算机辅辅助助设计设计-茶茶壶壶的制作的制作 10.进入右视图,将壶上投影曲线的部分局部放大显示,打开物件物件锁锁点点中的四分点四分点,利用控制点曲线命令,捕
6、捉投影曲线的一个四分点为起点(如2-11所示),绘制如2-12所示的一条控制点曲线。12.计计算机算机辅辅助助设计设计-茶茶壶壶的制作的制作 13.计计算机算机辅辅助助设计设计-茶茶壶壶的制作的制作 11.执行单轨扫单轨扫描描,命令提示选择选择路径曲路径曲线线,选择壶面上的投影曲线,命令提示选择选择截面曲截面曲线线,选择刚才绘制的曲线,右键确定,弹出单轨扫单轨扫描描选项对话选项对话框框,单击确定即可,最终效果如2-13所示。14.计计算机算机辅辅助助设计设计-茶茶壶壶的制作的制作 12.执行抽离抽离线线框框命令,命令提示选择选择曲曲线边线边界抽离界抽离,选择上一步图形的内径边缘(如2-14所示
7、),右键确定,把内边缘从曲面中分离出来。15.计计算机算机辅辅助助设计设计-茶茶壶壶的制作的制作 13.把所有的曲线和曲面隐藏,只留下上一步操作中分离出来的曲线,打开物件物件锁锁点点中的四分点四分点捕捉圆弧的四分点捕捉,执行控制点曲控制点曲线线命令,分别捕捉圆弧的上下两个四分点为起点,作出如2-15所示的两条曲线,曲线的绘制也可在命令行中输入如下数据得到:第一条:-13.405,8.319,-0.00014-15.870,7.096-18.162,9.242-16.979,14.199-19,16Enter确定结束第一条曲线的绘制。第二条:-14.805,4.021,0.002-16.063,
8、3.862-18.089,4.876-18.976,6.652-19.493,8.502-18.828,12.054-19.198,14.495-21,16Enter结束操作完成第二条曲线的绘制。16.计计算机算机辅辅助助设计设计-茶茶壶壶的制作的制作 17.计计算机算机辅辅助助设计设计-茶茶壶壶的制作的制作 14.打开端点捕捉,打开菜单椭圆工具,捕捉刚才绘制的那两条曲线的上端点,在顶视图中绘制如2-16所示的椭圆曲线。18.计计算机算机辅辅助助设计设计-茶茶壶壶的制作的制作 15.执行双双轨扫轨扫描描,命令提示选择选择路径曲路径曲线线,选择如2-17所示的两条路径曲线,命令提示选择选择截面曲
9、截面曲线线,选择两条圆弧曲线,右键确定,命令提示Adjust curve seams,右键确定,弹出双轨扫描对话框,单击确定即可(最终如2-18所示)。19.计计算机算机辅辅助助设计设计-茶茶壶壶的制作的制作 16.把一维扫出得到的曲面显示出来,利用组组合合命令把第11步和第15步得到的曲面结合起来,并利用体倒角体倒角工具在两个曲面的结合边缘倒圆角(2-19所示),半径值为0.1。20.计计算机算机辅辅助助设计设计-茶茶壶壶的制作的制作 17.利用曲面偏移曲面偏移工具把整个壶颈向内偏移0.1个单位,在右视图中观察壶嘴应如2-20所示。21.计计算机算机辅辅助助设计设计-茶茶壶壶的制作的制作 1
10、8.作一个平面,在各视图中的位置如2-21所示,执行剪切剪切命令,命令提示选择选择剪切剪切物体物体,选择刚才绘制的平面,右键确定,命令提示选择选择被剪切物体被剪切物体,左键选择平面以上的所有部分,全部剪切掉,最终如2-22所示。22.计计算机算机辅辅助助设计设计-茶茶壶壶的制作的制作 23.计计算机算机辅辅助助设计设计-茶茶壶壶的制作的制作 19.在P视图中将壶嘴部分局部放大显示,执行混接曲面混接曲面工具,命令提示选择选择第一条曲第一条曲面面边边界界,选择如2-23所示的边,注意要全部选择使之成为封闭的一条曲线,命令提示选选择择第二条曲面第二条曲面边边界界,选择如2-24所示的边,命令提示Ad
