新农村建设生活污水和生活垃圾处理项目实施方案.doc

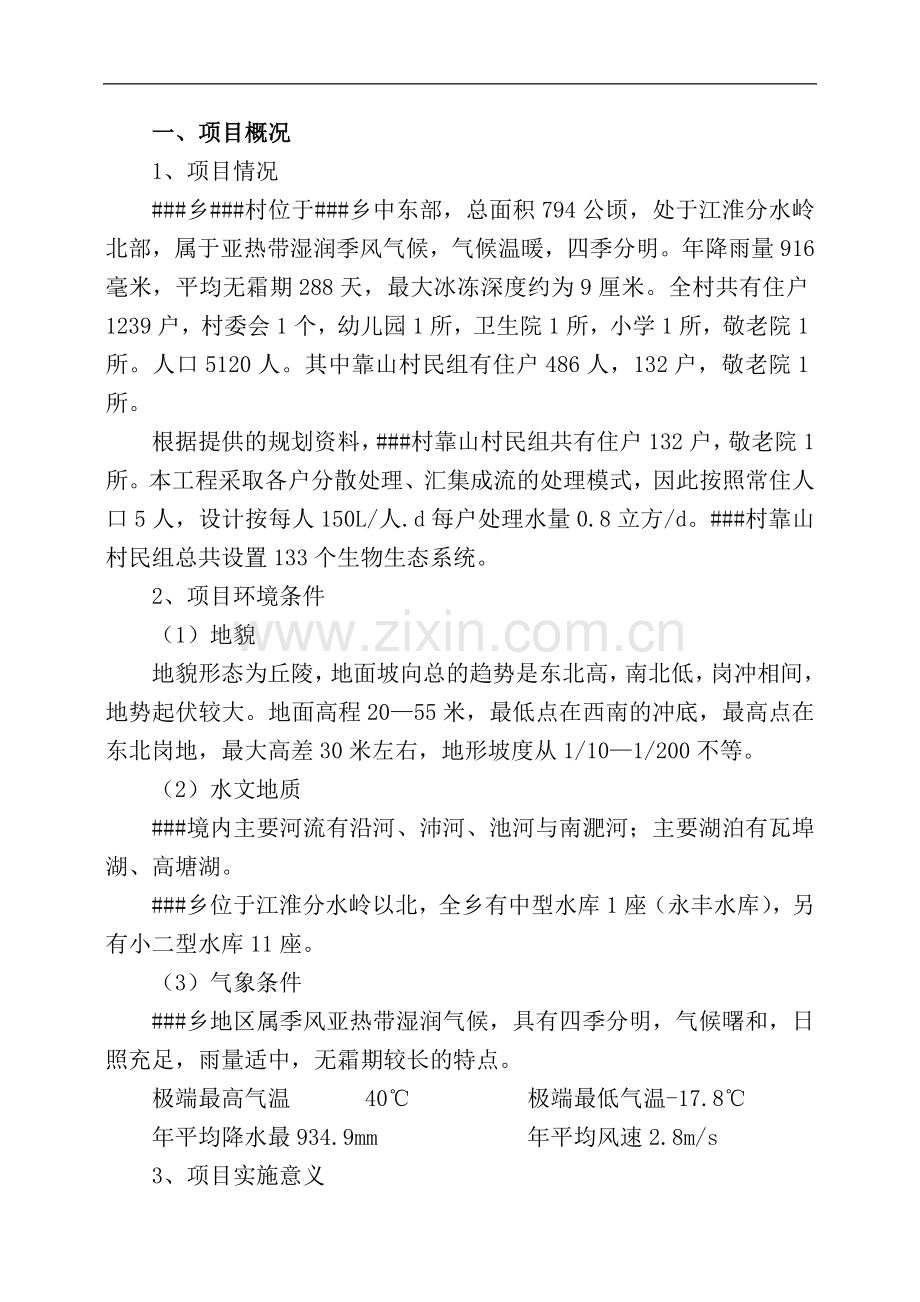

一、项目概况1、项目情况#乡#村位于#乡中东部，总面积794公顷，处于江淮分水岭北部，属于亚热带湿润季风气候，气候温暖，四季分明。年降雨量916毫米，平均无霜期288天，最大冰冻深度约为9厘米。全村共有住户1239户，村委会1个，幼儿园1所，卫生院1所，小学1所，敬老院1所。人口5120人。其中靠山村民组有住户486人，132户，敬老院1所。根据提供的规划资料，#村靠山村民组共有住户132户，敬老院1所。本工程采取各户分散处理、汇集成流的处理模式，因此按照常住人口5人，设计按每人150L/人.d每户处理水量0.8立方/d。#村靠山村民组总共设置133个生物生态系统。2、项目环境条件（1）地貌地貌形态为丘陵，地面坡向总的趋势是东北高，南北低，岗冲相间，地势起伏较大。地面高程2055米，最低点在西南的冲底，最高点在东北岗地，最大高差30米左右，地形坡度从1/101/200不等。（2）水文地质#境内主要河流有沿河、沛河、池河与南淝河；主要湖泊有瓦埠湖、高塘湖。#乡位于江淮分水岭以北，全乡有中型水库1座（永丰水库），另有小二型水库11座。（3）气象条件#乡地区属季风亚热带湿润气候，具有四季分明，气候曙和，日照充足，雨量适中，无霜期较长的特点。极端最高气温40极端最低气温-17.8年平均降水最934.9mm年平均风速2.8m/s3、项目实施意义#乡#村靠山村民组实施生态处理工艺处理农村污水：一是实现经济效益，污水处理的直接经济效益与该县水资源的短缺程度紧密相关。处理后的生活污水可以用为灌溉水或其他用途使用，从而节约淡水资源。同时，农村地区环境条件的改善可降低与污染有关疾病的传播，减少由此引起的经济损失；二是实现环境效益，#农村环境缺乏治理条件，集中安置农户采用此项目，可就地处理生活污水，有效避免污水横流现状的恶化，解决农村污水处理难题。农村庭院绿化可结合此项目实施，再结合农村垃圾处理措施，可进一步改善居民居住环境，为村庄村容、村貌的美化、优化提供服务；三是实现社会效益，污水处理既可提高水资源的重复利用率、缓解水资源供需矛盾、促进农业生产的发展，又可改善#江淮分水岭地区农村的生态环境，促进社会的和谐发展，对该县社会经济的健康持续发展具有积极的作用。我单位根据招标文件的要求，经过现场踏勘以及与业主的交流，结合其他地方的水处理经验，编制本工程的初步方案设计，供招投标委员会专家们评审。二、 设计依据与原则1、设计依据城镇污水处理厂污染物排放标准 GB18918-2002室外排水设计规范 GB50014-2006地面水环境质量标准 GHZB1-1999恶臭污染物排放标准 GB14554-93给水排水工程结构设计规范 GBJ69-84工业建筑防腐蚀设计规范 GB50046-95建筑结构荷载设计规范 GB50009-2001混凝土结构设计规范 GB50010-2002建筑抗震设计规范 GB50010-2001砌体结构设计规范 GB50003-2001工业企业噪声控制设计规范 GB12348-90工业企业总平面设计规范 GB50187-93工业设计节能技术暂行规定 GBJ6-85低压配电装置及线路设计规范 GB50054-95电力装置的继电保护和自动装置设计规范 GB50062-92建筑防雷设计规范 GB50057-94通用用电设备配电设计规范 GB50055-93供配电系统设计规范 GB50052-95通用用电设备配电设计规范 GB50055-93工业与民用电力装置的接地设计规范 GBJ65-83工业企业照明设计标准 GB50034-92民用建筑电气设计规范 JGJ/T16-92自动化仪表安装工程质量评定标准 GBJ131-90肥西县官亭镇丰祥农庄污水处理厂招标文件2、 设计原则（1）严格按照招标文件有关技术要求设计，满足污水处理的效果，达到出水水质要求；（2）执行国家关于环境保护方面的政策、符合国家有关法规、规范及标准；（3）选择的处理工艺力求技术先进可靠、经济合理、高效节能，在确保污水处理效果前提下，最大限度减少工程投资和日常运行费用；（4）选择的处理工艺应具有操作方便、易于维护的特点，具有成功的运行实例；（5）对污水处理过程中产生的污泥进行有效处理，满足污泥外运处置的要求；（6）选择先进、可靠、高效、运行管理方便、维修维护简便的污水处理专用设备；（7）一次仪表与自控系统按先进、实用、可靠的原则进行配置，做到技术可靠、经济合理。三、项目设计与工艺内容1、 设计规模及进出水水质1.1 污水性质本工程中的原水主要是居民区生活污水，主要包括冲厕、厨房、沐浴、盥洗及洗衣废水。1.2 设计规模 根据招标文件要求，官亭镇丰祥农庄污水处理厂设计水量为750m3/d（按小时最大处理量35 m3/h）。1.3 设计进、出水水质根据招标文件提供的废水进、出水水质，以及国家规定的排水要求，污水处理厂排放水水质应达到城镇污水处理厂污染物排放标准（GB18918-2002）中的一级A标准，进、出水主要水质指标见表1。表 1 设计进、出水水质 单位：mg/L（pH除外）项目pH值CODCrBOD5SSNH3-N总磷进水水质69350220200354.0标准限值6950101050.5 1.4 设计范围本工程设计范围为污水处理站内的工艺、设备、土建、电控及管线等全部工程内容。以下工程内容不属于本方案范围：（1） 进入污水处理厂的污水管、自来水管、供电电缆、通讯电缆；处理后的排水管；（2）污泥运输车的购置。2、项目实施内容2.1家庭式生物处理池：家庭生物处理池包括：组合式化粪池、生物处理池组成化粪池：化粪池采用砖混结构，外表涂上防水砂浆，主要用于废水的预处理，降低污染负荷。管网：管网用污水专用管。从各户卫生间和厨房引出的支管用110mm的管。生物处理池：采用砖混结构，外表涂上防水砂浆。人工湿地对废水的处理综合了物理、化学和生物的三种作用，是人工湿地法处理污水的核心部分。湿地系统成熟后，填料表面和植物根系将由于大量微生物的生长而形成生物膜。废水流经生物膜时，大量的SS被填料和植物根系阻挡截留，有机污染物则通过生物膜的吸收、同化及异化作用而被去除。湿地系统中因植物根系对氧的传递释放，使其周围的环境中依次出现好氧、缺氧、厌氧状态，从而通过硝化、反硝化作用将污染物除去，实现达标排放。2.2、雨污合流生态渠：各户通过独自的湿地处理系统，分散进入雨污合流生态渠，由于水渠的特殊布置，污水经过水渠，通过水生植物对污染物的净化，对CODMn、TN、TP进一步去除。2.3人工湿地人工湿地采用石切结构，外表涂上防水砂浆。人工湿地对废水的处理综合了物理、化学和生物的三种作用，是人工湿地法处理污水的核心部分。湿地系统成熟后，填料表面和植物根系将由于大量微生物的生长而形成生物膜。废水流经生物膜时，大量的SS被填料和植物根系阻挡截留，有机污染物都通过生物膜的吸收、同化及异化作用而被去除。湿地系统中因植物根系对氧的传递释放，使其周围环境中依次出现好氧、缺氧、厌氧状态，从而通过硝化、反硝化作用将污染物除去，实现达标排放。潜流人工湿地，它由土壤（如芦苇、香蒲、水葱等）组成，床底有隔水层，纵向置坡度。进水端沿床宽构筑有布水沟，内置砾石。废水从布水沟投入床内，沿介质下部潜流呈水平渗滤前进，从另一端出水沟流出。综合考虑后，生态处理工艺流程：各户生活污水和厨房废水出水流入到家庭式生物处理池中，在生物处理池中，水中的污染物质经过吸附、微生物降解、吸收等多种途径去除污水中污染物。从家庭式生物池出水汇集到雨污合流生态渠，污水在雨污合流生态渠进一步去除污染物，污水然后经生态渠进入人工湿地系统，经人工湿地系统后可农作或排放河道。2.4高程设计人工湿地工程高程布置原则（1）为节约能耗，污水进入处理系统采用自流，凭籍重力流经各个处理构筑物，并尽量减少提升高度以节约能源。（2）生态处理系统设计地面标高尽可能考虑土方平衡，并与周围庭院标高相适应。设计地面标高#乡#村靠山村民组人生态处理系统工程的位置定位各户设置一个排污水口连接到家庭式生物处理池。水力高程设计污水进入家庭式生物处理池自流至雨污合流生态渠，汇集后集中进入人工湿地系统，暂定潜流人工湿地的地面标高为0.0m，出水水位约为-0.5m。四、项目主要处理设施介绍1、家庭式生物处理池1）化粪池化粪池由相联的三个池子组成，中间由过粪管联通，主要是利用厌氧发酵、中层过粪和寄生虫孵比重大于一般混合泫经重而易于沉淀的原理，粪便在池内经过30天以上的发酵分解，中层粪液依次由1池流至3池，以达到沉淀或杀灭粪便中寄生虫卵和肠道病菌的目的，第3池粪液成为优质化肥。新鲜粪便由进粪口进入第一池，池内粪便开始发酵分解、因比重不同粪液可自然分为三层，上层为糊状粪皮，下层为块状或颗粒粪渣，中层为比较澄清的粪液。在上层粪皮和下层粪渣中含细菌和寄生虫卵最多，中层含虫卵最少，初步发酵的中层粪液经过粪管溢流至第二池，而将大部分未经充分发酵的粪皮和粪渣阻留在第一池内继续发酵。流入第二池的粪液进一步发酵分解，虫卵继续下沉，病原体逐渐死亡，粪液得到进一步无害化，产生的粪皮和粪渣厚度比第一池显著减少。流人第三池的粪流一般已经腐熟，其中病菌和寄生虫卵已基本杀灭。第三池功能主要起储存已基本无害化的粪液作用。三格化粪池厕所的地下部分结构由便器、进粪管、过粪管、三格化粪池、盖板五部分组成。便器：由工厂加工生产或自行预制，便器采用直通式，与进粪管联接，也可使用水封式便器，不再安装近粪管。出水进入生物处理池。类型钻混结构尺寸：LBH=2.20.61.4（H）m填料：1m32）生物处理池生物处理池，它由土壤、植物（如芦苇、香蒲、水葱、美人蕉等）组成，床底有隔水层，纵向置坡度。进水端沿床宽构有布水沟，内置砾石。废水从布水沟投入床内，沿介质下部潜流呈水平渗滤前进，从另一端出水沟流出。工艺单休详细设计类型砖混结构功能利用微生物和植物去除水中的污染物质生物处理池尺寸LBH=2.50.61.4（H）m处理池面积1.5m32、雨污合流生态渠各户通过独自的湿地处理系统，分散进入生态渠，由于水渠的特殊布置，污水经过水渠，通过水生植物对污染物的净化，对CODMn、TN、TP进一步去除。类型砖混结构水渠尺寸BH=0.61.2（H）m总长：L=7800m3、人工湿地潜流人工湿地，它由土壤、植物（如芦苇、香蒲、水葱等）组成，床底有隔水层，纵向置坡度。进水端沿床宽构筑有布水沟，内置砾石。污水人布水沟投入床内，测介质下部潜流呈水平渗滤前进，从另一端出水沟流出。其净化废水的原理与自然水域的净化机理十分相似。污水在人工湿地内停留过程中，污染物经过稀释沉淀、好氧微生物的氧化作用，或厌氧微生物的分解作用而去除或稳定化。具体设计如下：类型石砌结构尺寸LBH=26201.5（H）m4、垃圾处理#乡境内有垃圾处理厂，在#村靠山村民组可建立垃圾中转站，需征地1亩，约3万元；兴建垃圾中转房屋和其它基础设施需6万元;购买垃圾转运车4万元；垃圾清运工人2名，年工资约4万元；合计需资金17万元。5、沼气池建设项目污水处理需建2座沼气池，每口沼气池约需8万元，计16万元。五 配套专业设计5.1 总图5.1.1 平面布置（1）处理构筑物与设施的布置应顺应流程、集中紧凑，以便于节约用地和运行管理；（2）工艺构筑物（或设施）与不同功能的辅助构筑物应按功能的差异，分别相对独立布置，并协调好与环境条件的关系（如地形走势、污水出口方向、风向、周围的重要或敏感建筑物等）。（3）构（建）筑物之间的间距应满足交通、管道（渠）敷设、施工和运行管理等方面的要求。（4）管道（线）与渠道的平面布置，应与高程布置相协调，顺应污水处理厂各种介质输送的要求，尽量避免多次提升和迂回曲折，便于节能降耗和运行维护。（5）协调好辅助建筑物、道路、绿化与处理构筑物的关系，做到方便生产运行，保证安全畅道，美化厂区环境。污水处理厂总占地面积约为7000m2，其中格栅渠、调节池、生化池、二沉池和污泥池为地埋式全封闭钢砼结构，池顶覆土并做绿化，人工湿地为地下式，综合楼为一层，占地200m2.5.1.2 竖向布置 （1）充分利用地形地势及原有构筑物，尽量减少污水提升次数；（2）协调好高程布置与平面布置的关系，做到既减少占地，又利于污水、污泥输送，并有利于减少工程投资和运行成本；（3）做好污水高程布置与污泥高程布置的配合，尽量同时减少两者的提升次数和高度；（4）协调好污水处理厂总体高程布置与单体竖向设计，既便于正常排放，又有利于检修排空；5.2 土建结构根据该处理站的功能特点，建筑设计首先要满足处理工艺要求，既要使用，又要实用，又要美观大方，与厂区建筑风格统一协调的原则进行设计。5.2.1 结构设计（1）地质概况因本工程未提供详细地质勘探资料，本方案设计中按照无不良地基考虑，假定建（构）筑物基础均坐落于承载力大于100kpa的粘土层上。（2）地下水情况及地下水对混凝土的影响。本工程未有提供地下水资料，暂时按不受地下影响考虑，该地下水亦按对混凝土不具侵蚀性考虑。（3）荷载情况各种荷载按照GB50009-2001建筑结构荷载规范及GBJ69-84给排水工程结构设计规范采用。5.2.2 主要工程材料（1）砼：均采用商品砼。构筑物砼为30、建筑物砼为C20、垫层砼为C10、水池抗渗标号S6。（2）墙：防潮层以下砖采用MU10机制砖，MU10水泥沙浆砌筑，防潮层以上部分采用MU10承重粘土空心砖，M5混合砂浆砌筑。（3）水泥：采用425#普通硅酸盐水泥。（4）钢筋：直径d12mm为HRB335（），d12mm为HPB235（）。5.3 电气及控制（1） 设计范围本设计包括污水处理站界区内的动力配电、电器控制、室内外照明、接地等。（2） 负荷等级根据该公司的负荷等级，污水处理站的用电设备按三级负荷设计。（3） 用电负荷本污水处理工程装机容量：73kw，由于本工程系间歇处理，最大日运行容量约为40kW。（4） 结线形式本工程所用电器设备的电压等级均为380/220V，一路进线三相五线线制，380V接入低压进线柜。（5） 动力设计 用铜芯电缆供电，室内设动力箱或动力控制箱，对各用电设备进行配电和控制。电动机启动采用直接起动。（6） 照明和接地照明灯具使用日光灯电压为220V。插座线接专用的保护线采用漏电保护。 采用TN-e-制保护，设备的金属外壳均与接地线连接。动力进线柜外设接地极一组。接地电阻10。 （7） 控制方式 本系统中的所有设备电机均采用直接启动。（8） 电线、电缆敷设及设计电缆按技术先进，经济合理，安全适用，便于施工和维护的原则进行设计，根据设备容量额定电流，并按电机运行时电压降在5%内及电机启动式启动设备的母线电压降在15%内选择电缆截面。室内电缆敷设采用穿管；室外电缆敷设采用直埋的方式，过道路穿钢管保护。（9） 整套系统采用PLC集中控制，水泵、风机等的开、停及切换均受中央处理器集中控制。控制柜元件大部分为进口或合资生产，质量可靠、灵敏度高，能自动报警。控制柜体积小，使用寿命长，放置方便。控制柜主要控制以下几个方面：1. 手动及检查电路；2. 自动控制电路；5.4 给排水设计根据污水站处理工艺的需要，站区内有污水管、污泥管、给水管、雨水管等。污泥管、污水管、给水管、采用PVC或PE管。所有管线均埋地铺设,其中给排水管道根据各自流量计算确定管径,给水管从厂区分别把不同的废水、废液引至污水处理站,污水站不设消防措施,消防措施由生产厂区统一考虑。六 劳动安全卫生及防火设计 （1）遵照业主规定的设计范围及要求。（2）遵照中华人民共和国对于建设项目的有关设计审批程序和法规（3）按照中华人民共和国建设部和各工业部门颁布的国家标准、规范以及当地政府有特殊要求的规定开展各专业的设计工作。6.1 劳动安全卫生6.1.1 主要危害分析本工程的主要危害因素可分为两类，其一为自然因素形成的危害和不利影响，包括地震、不良地质、暑热、雷击、暴雨等因素。其二为生产工程中产生的危害，包括有害尘毒、火灾爆炸事故、机械伤害、噪声震动、坠落及碰撞等各种因素。6.1.2 安全卫生防范措施（1） 抗震本工程区域的地震基本烈度为6度，因此本工程所有构筑物的设计按6级设防，按建筑物抗震设计规范的有关要求进行设计。（2）防雷 本工程对第三类防雷建筑物采用避雷或防止雷击。（3）减震降噪在工艺设计中将污水泵、鼓风机等噪声设备尽量选用低噪声型号设备。强振设备与管道间采用柔性连接方式，防止产生噪声危害。在总图布置中，根据声源方向性、建筑物的屏蔽作用和绿化植物的吸纳作用等因素进行布置，减弱噪声岗位的危害作用。（4）安全防护制定必要的劳动保护、安全生产规章制度，室内外及露天操作场所设照明设施，以确保操作人员的安全。（5）电气防护所有用电设备金属外壳、穿线钢管、电缆桥架均有可靠的接地网相连，并在电源进线处作重复接地处理。6.2 建筑防火设计根据国家防火规范，对于污水处理站内不同建筑物设置不同的防火等级。除配电室为一级耐火等级外，其余建筑物均为二级耐火等级。鼓风机房，采取丁类防火标准。其它建筑物设计均按国家建筑防火设计规范进行设计。防火及消防措施本工程在正常情况下，一般不会发生火灾，只有在操作失误、违反规程、管理不当及非正常生产情况下或意外事故状态下，才可能导致火灾发生。为了防止火灾的发生或减少火灾发生造成的损失，根据“预防为主，防消结合”的方针，本工程在设计上采取了相应的措施。电气系统具备短路、过负荷、接地漏电等完备保护系统，防止电气火灾发生。七、经费预算1、前期费用本项目前期费用（调研、资料等）概算总经费约为3.00万元人民币。2、项目实施费用（单位：万元人民币）分项规格尺寸单位数量单价总价三格式化粪池2.20.61.4(H)m座1330.2229.26家庭生物处理池（含内部填料系统）2.50.61.4(H)m座1330.3546.55雨污合流生态渠（含植物等配套）BH=0.61.2(H)m总长：L=7800m米17250.0586.25湿地系统26201.5（H）m座45.5045.50垃圾处理17.0017.00沼气池座28.0016.00工程直接费用240.06技术服务费（上述费用3.5%）8.40万元人民币本项目实施费用为251.46万元人民币3、后续费用 5.00万元人民币合计：256.46万元人民币八、主要单位简况和人员八 运行费用估算8.1 电费 电能消耗主要来自各级提升泵、罗茨鼓风机、污泥提升泵和污泥脱水机等的动力系统。本工程每天总耗电量大约300kWh。 电费：3000.60/750=0.24元/吨水（电费以0.60元/度）8.2 人工费本污水处理站平时配备工作人员2名，每人按月工资福利1500元计，则每吨水处理人员工资费用为：1500230750=0.13元/吨污水8.3 药剂费需要投加的药剂主要是PAM，吨水处理费用约0.08元 运行分费用：0.24+0.13+0.08=0.45元/吨目 录第一章 总论61.1 项目概况61.2 项目提出的理由与过程61.3 项目建议书编制依据和范围81.4主要技术经济指标9第二章 市场分析与预测102.1 市场供需现状与预测102.2 目标市场及价格预测122.3 市场竞争力分析132.5 市场风险13第三章 建设规模与产品方案153.1 建设规模153.2 建设内容153.3 产品方案15第四章 厂址选择174.1 厂址所在位置现状174.2 厂址建设条件175.1 技术方案215.2 设备方案245.3 工程方案28第六章 主要原辅材料、燃料供应306.1 原辅材料供应306.2 燃料动力供应30第七章 总图运输与公用辅助工程327.1 总图布置327.2 场内外运输327.3 公用辅助工程32第八章 环境影响评价368.1 设计依据368.2 厂址环境条件368.3 项目建设和生产对环境的影响368.4 环境保护措施方案378.5 绿化38第九章 劳动安全卫生与消防399.1 劳动安全卫生399.2 消防40第十章 组织结构与人力资源管理4210.1 项目组织机构4210.2 人力资源配置42第十一章 项目实施进度4411.1 建设期4411.2 项目实施进度安排4411.3 项目实施进度表44第十二章 投资估算与资金筹措4512.1 投资估算依据和说明4512.2 总投资估算4512.3 资金筹措及使用计划46第十三章 财务估算与评价4813.1 财务估算与评价的依据4813.2 财务评价的基础数据与参数选取4813.3 产品营业收入和税金估算4913.4 成本费用估算4913.5 财务评价5013.6 盈亏平衡分析5113.7 财务评价结论51第十四章 结论与建议53目 录第一章 总 论1一、项目提要1二、可行性研究报告编制依据2三、综合评价和论证结论3四、存在问题与建议4第二章 项目背景及必要性5一、项目建设背景5二、项目区农业产业化经营发展现状11三、项目建设的必要性及目的意义12第三章 建设条件15一、项目区概况15二、项目实施的有利条件17第四章 建设单位基本情况19一、建设单位概况19二、研发能力20三、财务状况20第五章 市场分析与销售方案21一、市场分析21二、产品生产及销售方案22三、销售策略及营销模式22四、销售队伍和销售网络建设23第六章 项目建设方案24一、建设任务和规模24二、项目规划和布局24三、生产技术方案与工艺流程25四、项目建设标准和具体建设内容26五、项目实施进度安排27第七章 投资估算和资金筹措28一、投资估算依据28二、项目建设投资估算28三、资金来源29四、年度投资与资金偿还计划29第八章 财务评价30一、财务评价的原则30二、主要参数的选择30三、财务估算31四、盈利能力分析32五、不确定性分析33六、财务评价结论34第九章 环境影响评价35一、环境影响35二、环境保护与治理措施35三、环保部门意见36第十章 农业产业化经营与农民增收效果评价37一、产业化经营37二、农民增收38三、其它社会影响38第十一章 项目组织与管理40一、组织机构与职能划分40二、项目经营管理模式42三、技术培训42四、劳动保护与安全卫生43第十二章 可行性研究结论与建议46一、可行性研究结论46二、建议4720
