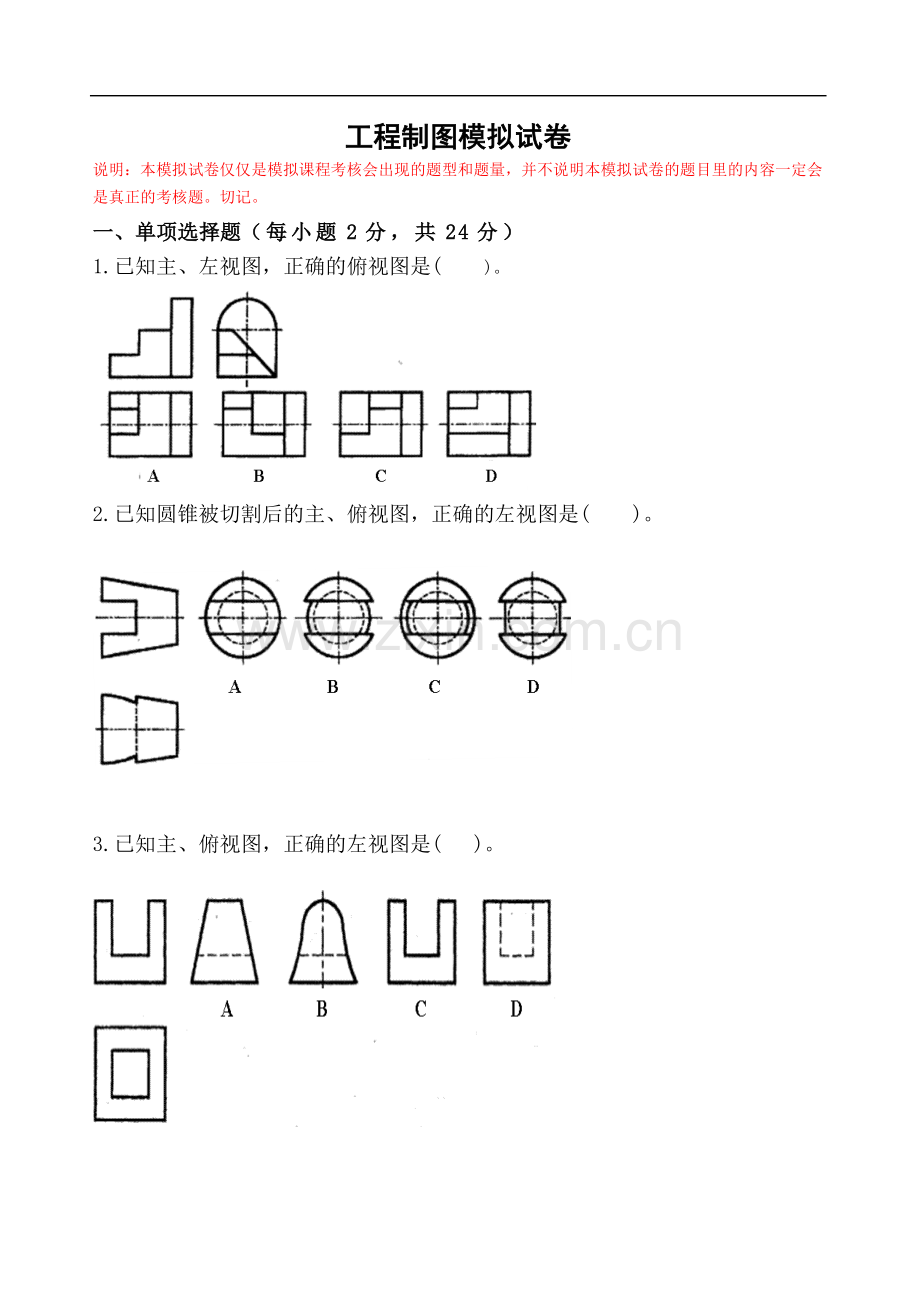

工程制图模拟试卷
说明：本模拟试卷仅仅是模拟课程考核会出现的题型和题量，并不说明本模拟试卷的题目里的内容一定会是真正的考核题。切记。
一、单项选择题（每小题2分，共24分）
1.已知主、左视图，正确的俯视图是( )。

2.已知圆锥被切割后的主、俯视图，正确的左视图是( )。

3.已知主、俯视图，正确的左视图是( )。

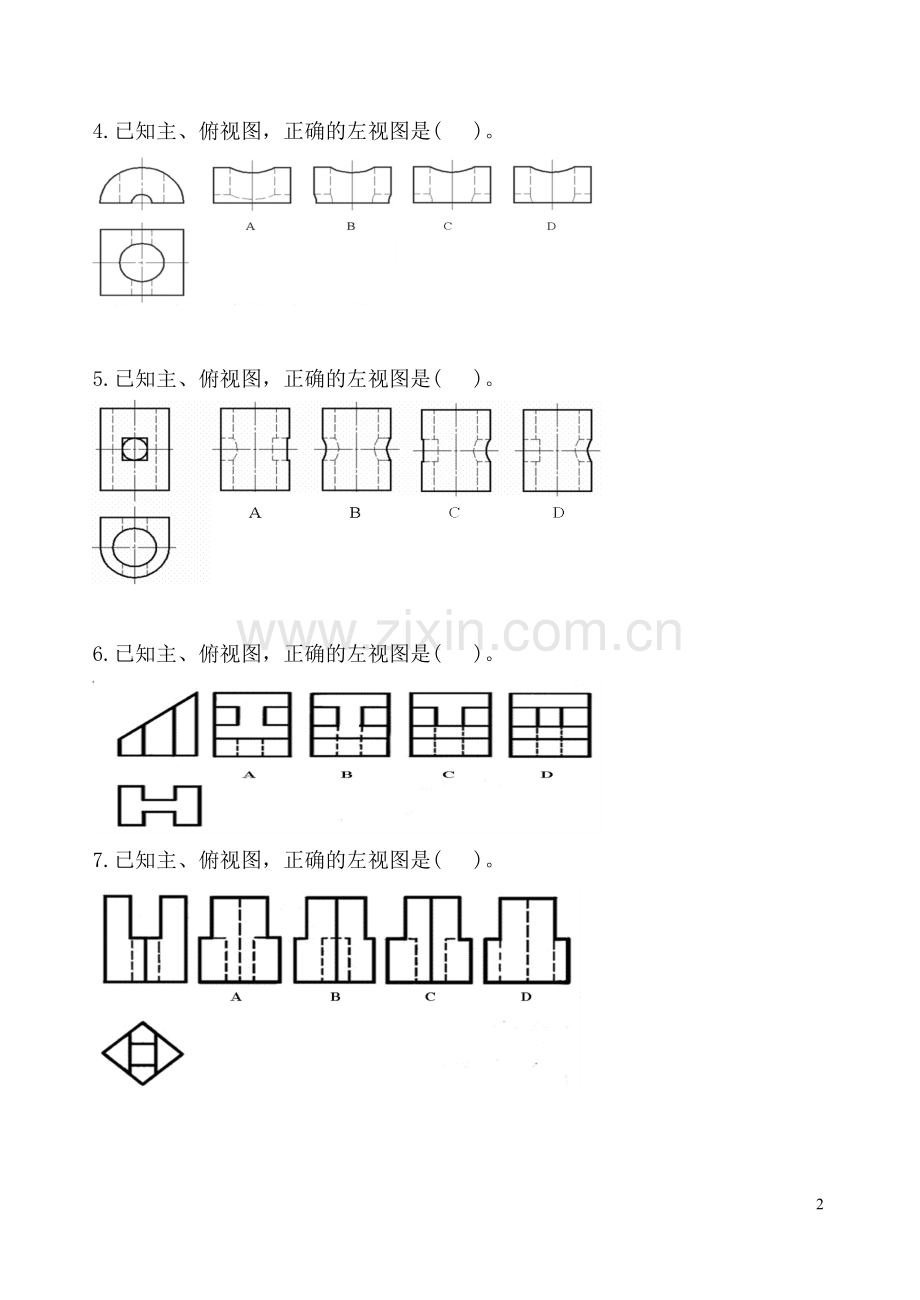

4.已知主、俯视图，正确的左视图是( )。

5.已知主、俯视图，正确的左视图是( )。

6.已知主、俯视图，正确的左视图是( )。

7.已知主、俯视图，正确的左视图是( )。

8.已知主、俯视图，正确的左视图是( )。
9.已知主、俯视图，正确的左视图是( )。

10.已知主、俯视图，正确的左视图是( )。
11．画法正确的A-A断面图是( )。

12．表示正确的螺纹俯视图是( )。

二、填空题。（每空1分，共26分）
1．阅读下列零件图，并回答下列问题。（每空1分，本题共13分）

（1）表达此零件的视图共有4个，根据所采用的表达方法这四个视图的分别为
图， 图， 图， 图。
（2）图中机件开螺纹孔的地方有 处，机件底座共开 个光孔，其中Φ10的小孔 个。
（3）零件上要求最高的表面粗糙度为 ，最低的表面粗糙度为 ，
底面的表面粗糙度为 。
（4）ф18H9中的基本尺寸是 ，H9是孔的公差带代号，上偏差是(>0，=0，<0) ，下偏差是(>0，=0，<0) 。

2、参看教材P438-439图15-11管路布置图示例，看懂此图回答问题（本题每空1分，共13分）
（1）本图列出编号的管道有 种，管道的规格有 种。控制点有 个，就地安装的控制点有 个。

（2）在A-A立面图中，连接设备V1002和设备V1001的管道是一根还没有标注的管道，该管道的标注可从平面图对应的管道读出，其管道编号及规格为
，该接管有 个90º弯管，管子的水平段安装标高约为 米，管子总长约 米，该管道接上 个阀门，阀门的手轮方位指向 方。
（3）设备V1003的下方管道的编号及规格为 ，该接管有 个90º弯管，管子总长约 米。
三、已知A、B、C、D点及其连线均在圆锥截切体面上，求：
（1）该截切体的左视图。（2分）
（2）A、B、C、D点其连线在左、俯视图上投影。（9分）

四、补全视图中所缺的图线（9分）。

五、补画主视图，并正确地标注该组合体的尺寸（尺寸大小在图上量取）（17分）。

六、下图是机件的立体图及其普通三视图。显然只用普通三视图表达方案不是简练清晰的表达方案。请按照完整、清晰的原则，重新绘出该机件简练的、适当的优化表达方案（13分，本题优化表达方案必须画图解答，仅用文字说明无效）。

工程制图模拟试卷 参考答案
一、单项选择题（每小题2分，共24分）
1C 2B 3B 4C 5A 6B 7C 8D 9D 10D 11C 12D

二、填空题。（每空1分，共26分）
1．看懂下列零件图，回答下列问题。（本题每空1分，共13分）
（1）表达此零件的视图共有4个，根据所采用的表达方法这四个视图的分别为
局部剖的主视图， A-A 剖视 图，B-B剖视图， D向视图。

（2）图中机件开螺纹孔的地方有 2 处，机件底座共开 5 个光孔，其中Φ10小孔 4 个。
（3）零件上要求最高的表面粗糙度为 ，最低的表面粗糙度为 。底面的表面粗糙度为。

（4）ф18H9中的基本尺寸是 ф18 ，H9是孔的公差带代号，上偏差是(>0，=0，<0) >0 ，下偏差是(>0，=0，<0) =0 。

2、附图有一张管路布置图（局部，华东版P438图15-11），看懂此图回答问题（本题13分）

（1）本图列出编号的管道有 15 种，管道的规格有 6 种。控制点有 2 个，就地安装的控制点有 2 个。

（2）在A-A立面图（剖视图）中，连接设备V1002和设备V1001的管道是一根还没有标注的管道，该管道的标注可从平面图对应的管道读出，其符号及规格为VE1001-32×3.5 E，该接管有 4 个90º弯管，管子的水平段安装标高约为 EL105.5 米，管子总长约 8.9 米，该管道接上 1 个阀门，阀门的手轮方位指向 东 方。

（3）设备V1003的下方管道的编号及规格为DR1001-45×3.5 B，该管道有 3 个90º弯管，管子总长约 4.7 米。

三、已知A、B、C、D点及其连线均在圆锥截切体面上，求：
（1）该截切体的左视图。（2分）
（2）A、B、C、D点其连线在左、俯视图上投影。（9分）

四、补全视图中所缺的图线（9分）。

五、补画主视图，并正确地标注该组合体的尺寸（尺寸大小在图上量取）（17分）。

六、下图是机件立体图及其的普通三视图。显然只用普通三视图表达方案不是简练清晰的表达方案。请按照完整、清晰的原则，重新绘出该机件简练的、适当的优化表达方案（13分）。
参考答案：主视图采用灵活的局部剖视图，对机件的右半部、前吊耳右半部局部剖开，表达其内部结构；
因为主视图采用了局部剖，故俯视图可取消表达左部小孔的虚线，其余俯视图内容保留；
用主、俯视图已经清晰表达了该机件的内外结构，故可以取消左视图。
该机件简练的、适当的优化表达方案有2：
方案1：

方案2：
