中国计量学院200 ～ 200 学年第 学期
《工程图学》课程
试卷（C）参考答案及评分标准
开课二级学院: 机电工程学院 ，学生专业：　　　　　,教师： 　　

一、 补画球表面上点（或线）的其余二投影。（10分)
评分标准：每点1分，每线3分。

二、 选择（10分)
评分标准：每题5分。

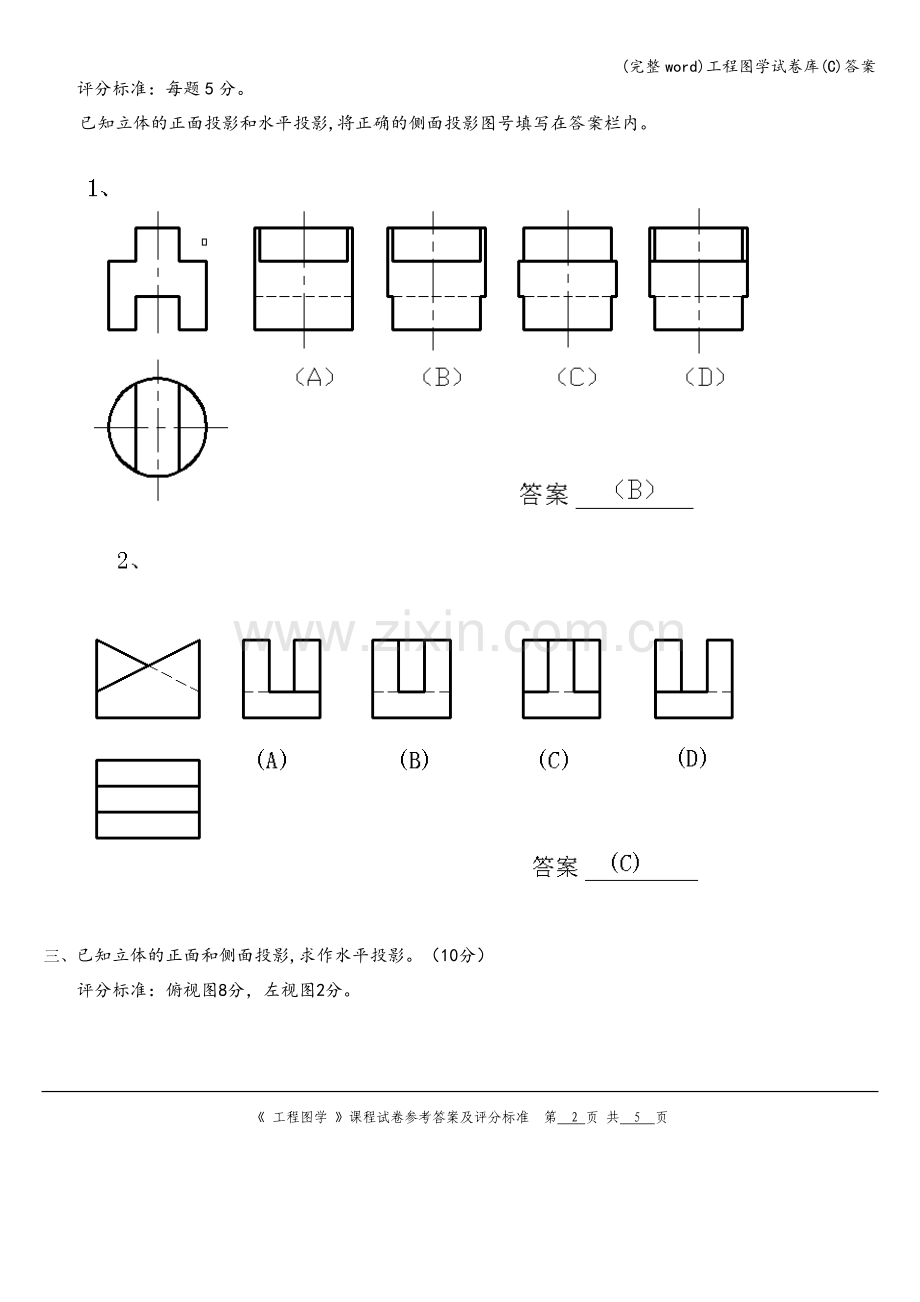

已知立体的正面投影和水平投影,将正确的侧面投影图号填写在答案栏内。

三、 已知立体的正面和侧面投影,求作水平投影。（10分）
评分标准：俯视图8分，左视图2分。

四、由两视图补画第三视图。　（15分）
评分标准:每结构3分。

五、由两视图补画第三视图.　（15分）
评分标准:每结构3分。

六、补画剖视图中所缺的图线。　（10分）
评分标准：每线2分。

七、下图是某立体的三视图，请对其标注尺寸.（12分）
评分标准：每个1分。

八、读零件图,回答问题。　(18分）
评分标准：每空1分，第6题5分.
1、该零件图的名称是 轴承盖 ，材料是 HT200 。
2、主视图和左视图都采用了 半剖 视图的表达方法。
3、解释φ70d11的含义：φ70是 基本尺寸 ，d11是 公差带代号 ，d是 基本偏差 偏差类型代号 ，11是 精度等级 公差等级。
4、图中φ90为 定位 尺寸,φ60为 定形 尺寸（定形或定位尺寸)。
5、图中右端面的粗糙度为 ,零件中粗糙度要求最高的表面是 φ70d11的圆柱面 。
6、画出B-B全剖视图。
7、B—B图是对 对称 机件的一种 简化 画法.

《 工程图学 》课程试卷参考答案及评分标准 第 5 页 共 5 页
