动态电路分析习题集
1.如图2，当滑片P向左移动时，A表和V表将如何变化。
2. 如图3，当滑片P向左移动时，A表和V表将如何变化。
3. 在如图4所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时    （   ）
(A)安培表示数变大，灯变暗。    (B)安培表示数变小，灯变亮。
(C)伏特表示数不变，灯变亮。    (D)伏特表示数不变，灯变暗。

4.如图5所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时（  ）
(A) 伏特表示数变大，灯变暗。    (B)伏特表示数变小，灯变亮。
(C)安培表示数变小，灯变亮。    (D)安培表示数不变，灯变暗
5如图6，当滑片P向右移动时，A1表、A2表和V表将如何变化？

6在如图8所示的电路中，将电键K闭合，则安培表的示数将______，伏特表的示数将________(均填“变大”、“变小”或“不变”)。

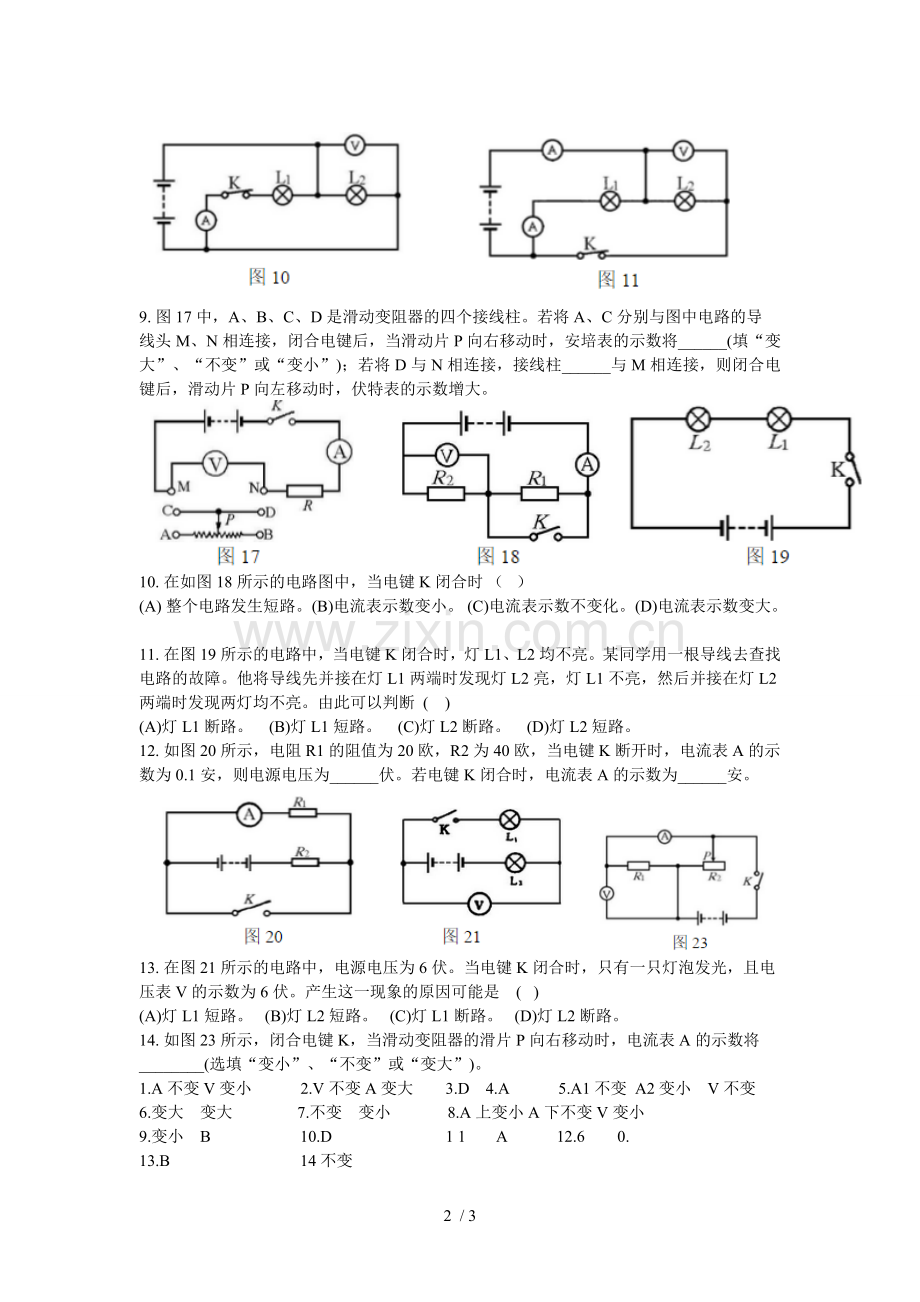

7. 在图10中，当电键K断开时，电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。
8. 在图11中，当电键K断开时，电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。

9. 图17中，A、B、C、D是滑动变阻器的四个接线柱。若将A、C分别与图中电路的导
线头M、N相连接，闭合电键后，当滑动片P向右移动时，安培表的示数将______(填“变大”、“不变”或“变小”)；若将D与N相连接，接线柱______与M相连接，则闭合电键后，滑动片P向左移动时，伏特表的示数增大。

10. 在如图18所示的电路图中，当电键K闭合时 （   ）
(A) 整个电路发生短路。(B)电流表示数变小。 (C)电流表示数不变化。(D)电流表示数变大。
11. 在图19所示的电路中，当电键K闭合时，灯L1、L2均不亮。某同学用一根导线去查找
电路的故障。他将导线先并接在灯L1两端时发现灯L2亮，灯L1不亮，然后并接在灯L2两端时发现两灯均不亮。由此可以判断  (    )
(A)灯L1断路。    (B)灯L1短路。    (C)灯L2断路。    (D)灯L2短路。
12. 如图20所示，电阻R1的阻值为20欧，R2为40欧，当电键K断开时，电流表A的示
数为0.1安，则电源电压为______伏。若电键K闭合时，电流表A的示数为______安。

13. 在图21所示的电路中，电源电压为6伏。当电键K闭合时，只有一只灯泡发光，且电
压表V的示数为6伏。产生这一现象的原因可能是    (   )
(A)灯L1短路。   (B)灯L2短路。   (C)灯L1断路。   (D)灯L2断路。
14. 如图23所示，闭合电键K，当滑动变阻器的滑片P向右移动时，电流表A的示数将
________(选填“变小”、“不变”或“变大”)。
1. A不变V变小 2.V不变A变大 3.D 4.A 5.A1不变 A2变小 V不变
6. 变大 变大 7.不变 变小 8.A上变小A下不变V变小
9. 变小 B 10.D 1 1 A 12.6 0.
13.B 14不变
