低压开关柜技术规格书.doc

个人收集整理 勿做商业用途

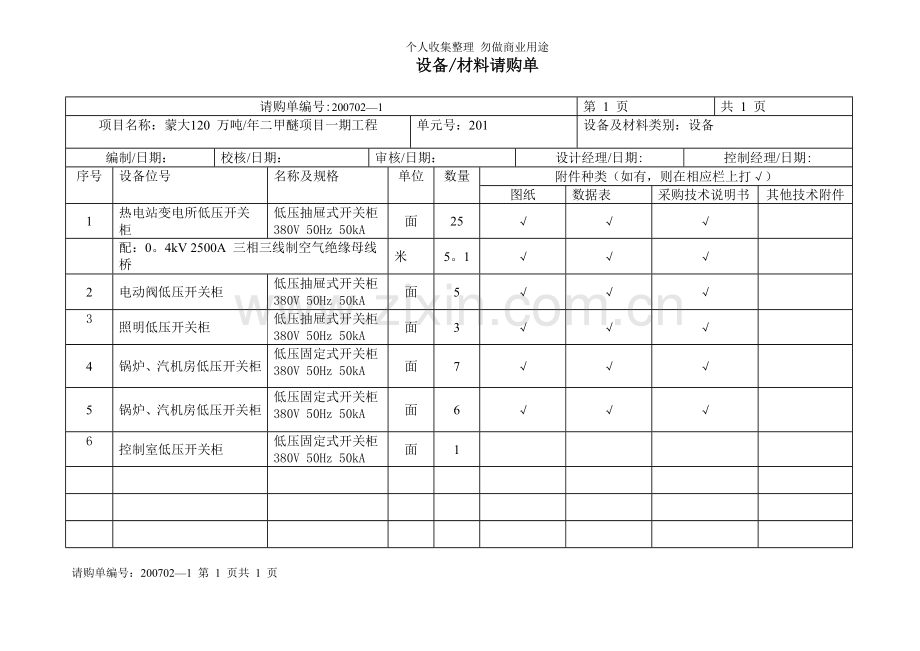

设备/材料请购单
请购单编号:200702—1
第 1 页
共 1 页
项目名称：蒙大120 万吨/年二甲醚项目一期工程
单元号：201
设备及材料类别：设备
编制/日期：
校核/日期：
审核/日期：
设计经理/日期:
控制经理/日期:
序号
设备位号
名称及规格
单位
数量
附件种类（如有，则在相应栏上打√）
图纸
数据表
采购技术说明书
其他技术附件
1
热电站变电所低压开关柜
低压抽屉式开关柜380V 50Hz 50kA
面
25
√
√
√

配：0。4kV 2500A 三相三线制空气绝缘母线桥
米
5。1
√
√
√

2
电动阀低压开关柜
低压抽屉式开关柜380V 50Hz 50kA
面
5
√
√
√

3
照明低压开关柜
低压抽屉式开关柜380V 50Hz 50kA
面
3
√
√
√

4
锅炉、汽机房低压开关柜
低压固定式开关柜380V 50Hz 50kA
面
7
√
√
√

5
锅炉、汽机房低压开关柜
低压固定式开关柜380V 50Hz 50kA
面
6
√
√
√

6
控制室低压开关柜
低压固定式开关柜380V 50Hz 50kA
面
1

请购单编号：200702—1 第 1 页共 1 页

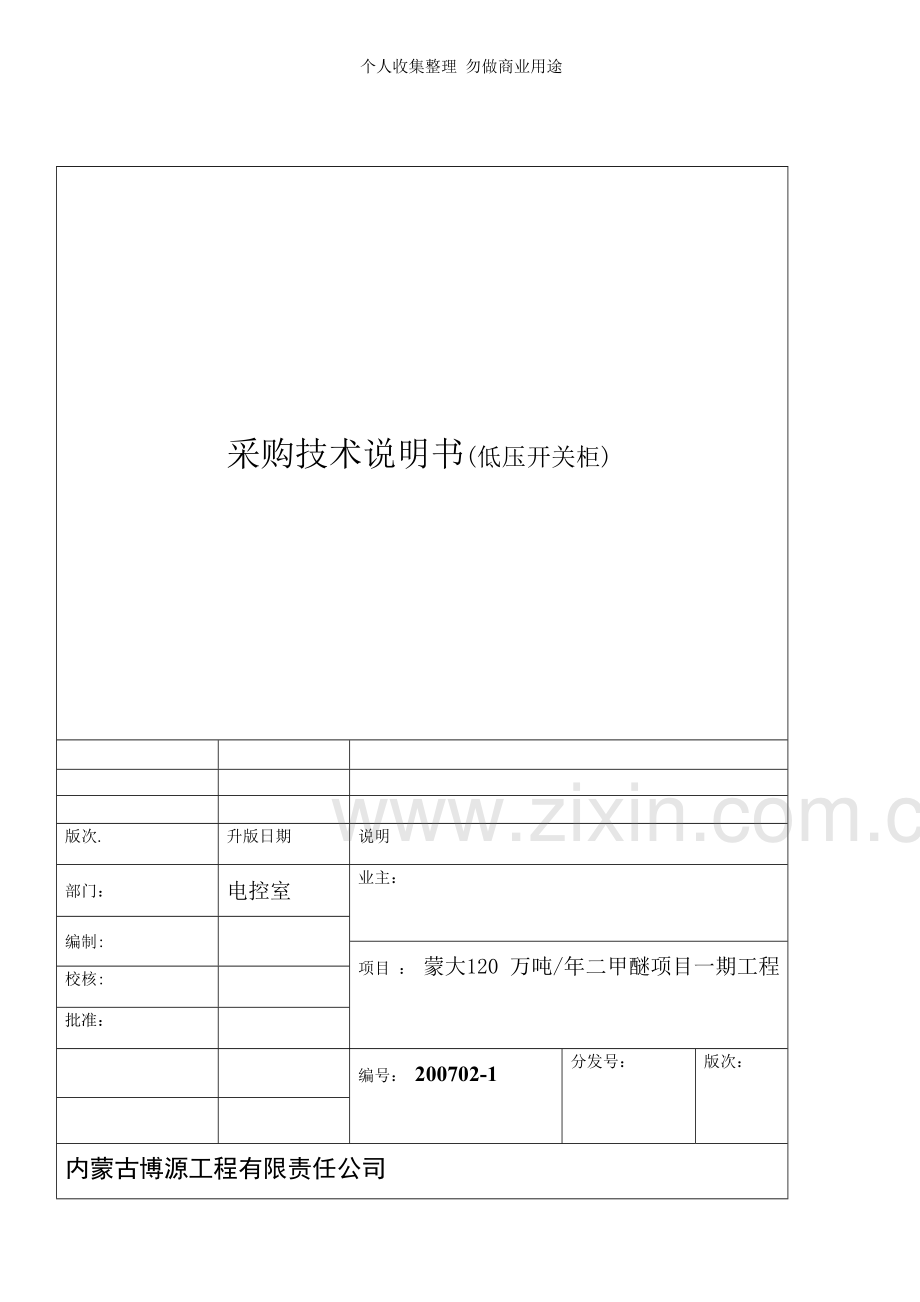

采购技术说明书(低压开关柜)

版次.
升版日期
说明
部门：
电控室
业主：
编制:

项目 ： 蒙大120 万吨/年二甲醚项目一期工程
校核:

批准：

编号： 200702-1
分发号：
版次：

内蒙古博源工程有限责任公司

低压开关柜技术规格书
1.设备名称、规格、位号和数量

序号
名 称
规 格
位 号
单位
数 量
备 注

I-1AA~ 8AA

1
低压开关柜
低压抽屉式开关柜 380V 50Hz 50kA
II-1AA~ 8AA
III-1AA～ 9AA
面
25

配:0。4kV 2500A 三相三线制空气绝缘母线桥

米
5.1

GM—1AA～ 3AA

2
低压开关柜
低压抽屉式开关柜 380V 50Hz 50kA
QM—1AA～ 2AA
面
5

3
低压开关柜
低压抽屉式开关柜 380V 50Hz 50kA
1~ 3
面
3

3
低压开关柜
低压固定式开关柜 380V 50Hz 50kA
1#MCC~3＃MCC
Q-1MCC~2MCC
Y-1MCC 1AA
面
7

4
低压开关柜
低压固定式开关柜 380V 50Hz 50kA
1＃JX~3＃JX
Y-1#JX
Q-1＃JX~2JX
面
6

5
低压开关柜
低压固定式开关柜 380V 50Hz 50kA
PK-10
面
1

2.通用要求
2.1投标方应响应招标文件的要求,提供相应的文件和填全数据表,否则视为未响应，按废标处理。
2.2低压开关柜应是经过法定机关检验合格的且经过考验的成熟产品,而不应是试制品或不成熟的产品。
2.3投标方必须有能力提供技术图纸、性能试验、帮助安装和开车及需要的性能分析等要求.
2.4本技术规格书规定了蒙大120万吨/年二甲醚项目一期工程项目中的低压开关柜的供货范围、制造、检验和验收等技术要求。
2.5投标方应提供主要元器件和材料分供商清单.
2.6材料
投标方应根据本技术规格书的要求选择合适的材料，并对所选择或确认的材料是否符合设计条件负全部责任，投标方应在《电气数据表》或《投标方产品规格书》中给出设备主要元件选型和所采用的材料。
2.7文件优先权
除非另有说明，招标方提供的文件之间若有相矛盾或歧义处，应以下列优先顺序为准：
（1) 带有特殊条款的定单
（2) 投标者须知
（3） 一般条款与条件
(4） 采用的标准规范
(5） 采购技术规格书（含数据表/图纸）
发现矛盾时,投标方应及时书面通知招标方并提出澄清。
若投标方无书面说明/声明，将被认为已完全接受本文件的各项条款。
2。8技术偏离
1 若投标方从节省投资、技术改进或其他角度考虑采用自己的标准规范来代替本规格书中规定的有关标准规范或与招标方的技术要求有偏离时，投标方应在其报价中列出所有偏离项目及其原因的偏离表。未列入偏离表中的项目，招标方将认为投标方皆能满足.对于未列入投标方先前提交的偏离表中的任何技术偏离，投标方应承担由此所引发的额外费用.
1 2。9专利权
1 投标方应保证招标方在使用其货物或其任何一部分时，不会受到第三方提出侵犯其专利权的起诉。
2。10油漆
开关柜钢结构应作防腐处理，开关柜表面采用静电喷涂：
序号
名称
表面色
代码及色
标志色
代码及色
备注
1
低压开关柜
海灰
7032
大红
2002

2
空气绝缘母线桥
海灰
7032
大红
2002

2.11包装运输见商务条款。
2.12 铭牌
在设备的适当位置装订铭牌，铭牌应采用耐腐蚀材料制作。设备铭牌上的字迹应
清晰,设备铭牌形式和内容按制造厂标准。但铭牌内容应至少包括制造厂名称、设备名称、设备位号、系统电压、系统频率、短路分断能力、主母线额定电流等。
3。供货范围
3。1投标方应按双方共同商定的正常运行、维修条件和有关标准规范对该项产品的设计、制造和元器件采购负全部责任.
3。2 设计
投标方应按照本技术规格书、数据表、图纸等技术文件的要求进行元件选型、控制电路图和端子接线图等的设计工作，并向招标方提供设计成品，供招标方审查、采用。设计应依据国家有关的标准、规范.控制电路图和端子接线图等的设计工作在中标后完成。
3。3 制造范围
投标方应按照本技术规格书、数据表等技术文件的要求提供符合要求的成套产品及其它所需的附件和配件。附件和配件至少包括：槽钢底座、连接螺栓、吊耳等.
3。4工具
为正确安装和维护开关柜,投标方应提供成套的专用工具或设备。
3.5 备品备件
投标方应提供本产品随机、安装开车、两年操作的备品备件,并在报价文件分项
列出清单。至少包括以下内容
熔断器 每种型号规格20％，不少于1 只
信号灯 每种型号规格、颜色20％，不少于1 只
按钮 每种型号规格、颜色20%,不少于1 只
3.6 现场组装、安装及施工
投标方应派遣其有经验的专家去现场进行安装指导。
4。 技术要求
4.1 设计条件
4。1。1环境条件
乌审旗属温带极端大陆性气候，受蒙古高压影响极大，西北冷空气控制时间长，降水少，蒸发量大于降水量，干旱多风,蒸发强烈，日照充足，无霜期偏短，气候干燥、
温差变化大。
1)气温
年平均气温
6～8℃
极端最高气温
37℃
极端最低气温
-33℃
6—7 月份平均气温
18～22℃
一月份平均气温
-7～-15。3℃
无霜期
140~150 天
2)地温、冻土

年平均地面温度
7。9℃
年平均最高地面温度
23。5℃
年平均最低地面温度
-9.0℃
极端最高地面温度
36.7℃
极端最低地面温度
-26。4℃
土壤冻结最大深度
1.4M
冻结和解冻日期: 冻结10-11 月
解冻3—4 月
冰冷日期(—5℃以下):花板
105 天
3）降水量

年降雨量为
350-400mm
年极端降水量最高
466.1mm
日最大降雨量
63。5mm
3)湿度

逐月平均相对湿度和绝对湿度
50。8%
逐月最低平均相对湿度
38。4％
逐月最高平均相对湿度
65.2％
逐月平均最大水气压
1052.8mb

逐月平均最小水气压
685.4mb
逐月平均水气压
870。3mb
干球温度
θ=28。5℃
湿球温度
τ=22℃
4）蒸发量

最大蒸汽量：
2288.9mm
最小蒸汽量:
1983.9 mm
平均蒸汽量：
1983。0—2288。9mm
5）大气压

年平均气压
86.98kPa
6）风速

历年平均风速
3.4m/s
平均风速3 米/秒的天数
每年140—203 天
平均风速8 米/秒的天数
每年22 天-24天
各月沙尘暴日数
4 天
风压
0.5 kN/m2
7)风向

主导风向
西北风
8）日照

年日照时数及日照百分率：
2957 小时;50。8%
冬季日照百分率:
2860 小时；38。2%
全年晴天日数及阴天日数：
342 天；23天
雾天日数及能见度:
11 天；110米
9）采暖期
115 天
最大冻土深度
146cm
最大积雪厚度
17cm
雪压
0.35 kN/m2
10)雷电次数

年平均 20 次/年 最多 35 次/年
4.1.2 供电条件
4。1。2.1供电条件如额定电压,额定频率及系统接地形式等见“电气数据表”。
4。1。2.2开关柜应能在数据表中外界环境条件下，并在如下表的进线电压，频率波动范围内，能够满负荷连续运行，并保证温升不会过限.

电压
率频
±10%
±2％
4.1.2。3控制保护电源 控制电源电压：AC 220V
4.2结构
低压开关柜和MCC 为全封闭金属铠装，组合式落地安装的可抽出式开关柜。一个垂直单元内各抽屉的重新排列不需要对柜子框架进行切割,钻孔或焊接。开关柜的两端应可以扩展。各个单元的结构设计应能实现防止火焰,气体从一个功能单元传导到另一个功能单元.各个功能单元封闭于独立的仓室内.仓室门的开度不小于100 °C。 低压开关柜内抽屉的推进,抽出应灵活方便，不产生冲击力,相同类型的抽屉应具有互换性。
开关柜内所用塑料材料应不含CFC和卤素并具有阻燃、自熄灭的特性. 除了隔离开关外,所有开关装置应能关合最大非对称系统短路电流而不会损坏和危及人身安全。断路器同样可以分断该故障电流。 开关柜可以耐受最大非对称系统短路电流所产生应力的影响，并能耐受额定短路耐受时间(1秒）的发热。
所有未使用的安装孔或电缆接线孔应密封起来.
温升计算和温升测试时每面柜子的降容系数取1。备用回路和备用空间按其额定电流的90%考虑。
卖方应能保证开关柜在满负荷下连续运行40，000 小时而不需要断电维护主母线和垂直母线。
开关柜的所有金属部件要考虑防腐要求.框架和内部隔板应为敷铝锌板或镀锌钢板要喷漆的外表面等部位要做充分的予处理。至少要经过清洗，脱脂,刷红丹底漆和两遍防腐面漆等工序。 面板钢板厚度至少为1。5mm.
开关柜应能在内部燃弧故障情况下对人身安全提供保护.燃弧故障应能被限制在
故障发生的间隔内。内部燃弧试验应符合IEC1641的规定。
面板的螺栓,螺母在拆下面板时应能够留在原位。
所有柜内采用的绝缘材料应为阻燃，无毒的。
根据GB4208 （或IEC60529），户内安装的开关柜外壳防护等级应为IP41. 户外安
装的开关柜外壳防护等级为IP55(上部加雨棚挡雨)。变配电所的地面不能认为是开关柜外
的一部分。
所有开关柜内需要维护的器件应位于操作人员易于够得到的地方。在进行正常操作、维护时需要接触到的柜子内部,在打开柜门时暴露的器件应处于断电状态或具有至少IP20的防护等级.尤其要注意进线和母联柜在开关装置处于OFF位置时端子也会带电。因此这些端子要有IP20的防护等级。
在柜门上安装的设备的端子在柜门打开时有可能带电,因此应用护套保护起来，使其具有IP20的防护等级。
仓室门或盖板应带有机械连锁，当在开关装置在“ON”位置时不能打开。开关装置只有在柜门关闭并开关在插入位置时才能操作.
当抽屉从柜体内抽出后，柜内带电部分应据有IP20的防护等级。当用活门实现上述要求时，活门的关闭应由抽出装置的移动驱动而不应靠重力。
应尽量采取措施保护维修人员在工作于一个断电的单元而相邻的单元带电时.开关柜应为自然通风。
开关设备应具有国家“五防”功能。在断路器“OFF”位置可以加挂锁锁定。
4。3断路器
断路器为框架式和塑壳式,断路器应为抽出式，抽出机构应具有下列功能：
“连接"位置:主回路及控制回路完全插入
“试验”位置：主回路抽出，控制回路插入
“隔离”位置：主回路和控制回路完全抽出
上述三个位置应有明显的标记。
应提供机械联锁以避免断路器在合闸时插入或抽出。
框架式断路器采用电动机驱动弹簧储能操作机构；电动机驱动弹簧操作机构应能
手动弹簧储能.应具有弹簧释放机构，当断路器由试验位置抽出后可以释放弹簧能量以避免检修时造成危害.塑壳断路器都应有手动操作机构。大于400A塑壳式断路器还应带有电动操作机构。
手动储能不会因操作人员施加力的不同而影响储能效果.并不可能造成部分合闸。电动机驱动弹簧储能操作机构应在一个合闸周期后自动再储能。断路器上应具有机械显示机构显示未储能和储能完毕状态。
断路器应在没有限流装置和熔断器的情况下，自身可以分断额定短路电流。
断路器上应具有机械指示装置，使操作人员在柜前操作不需打开柜门就可以知道断路器是处于“合闸”,分闸状态.控制电压失电时，可以通过手动跳闸按钮断开断路器。
断路器的参数选择并不限于数据表和单线图中列出的数据。而且包括从这些文件中可以推算出的值。厂家应保证断路器适合所应用的场合和位置.
合、分闸控制回路应用熔断器或微型断路器保护.并作到与上下级保护的级联配合。
当断路器从柜体内完全抽出时，所有可接触到的端子应是不带电的。如有带电端子则应屏蔽起来。
框架断路器应具有分励跳闸机构，其它的跳闸要求如欠压跳闸等参见数据表或单线图的规定。框架断路器应配备基于微处理器的测量、监控、保护装置,并具有串行接口与SCADA系统通讯.
断路器应至少具有两个常开,两个常闭干节点接至端子排上。接点容量不小于直流2A，交流5A。
4。4 母线
母线应位于金属隔板隔开的母线室内.相线、中性线和接地母排应为高导电的铜材经冷拉工艺制造.母线在一组开关柜通长长度内截面应不变，并不小于进线和母联柜的截面面积。母线上应有相序的颜色标识。柜与柜之间母线的连接应用高强螺栓连接并搪锡处理.
母线及连接件在开关柜通长范围内，应按照能承受系统预期的最大故障电流时产生的机械力和热效应进行设计和制造。
4.5接地
每块开关柜内的接地母线应有用于电缆屏蔽，电缆铠装，仪用互感器接地和安装招标方接地电缆的连接点。所有开关柜的不带电金属部分均应通过接地导线引至接地母排可靠接地。接地导线绝缘具有黄绿相间色标。接地母排应在开关柜内通长设置。接地母排两端应各有不小于M10的螺栓孔，供变电所内的接地线与开关柜内接地母排连接.
开关柜柜门的接地通过应通过软铜导线连接。并应防止开合柜门而缠绕导线.
4。6 电动机控制单元 电动机控制单元应适用于电动机的直接在线起动，包括断路器，接触器，电动机保护器，电流互感器，电流表，指示灯等. 断路器对电动机提供短路保护，选用塑壳式断路器。其额定值及其它参数参见低压配电系统图.
接触器用于正常情况下接通和断开电动机.接触器应符合IEC158—1或等同的标准。对鼠笼型电动机,使用AC—3级的接触器接通或断开电动机。而对于步进式或可逆鼠笼电动机则接触器为AC-4级的接触器；
电动机起动单元应带有接触器通/断指示灯.电动机综合保护器选用(苏州万龙）产品， 37kW 及以上的电动机或工艺要求的电动机回路配备电流互感器。对于启动时间大于5秒的电动机回路,应配备可饱和型的电流互感器带标准的5A或1A输出。 每个电动机单元的柜门上应有红色“ON”指示灯和绿色“OFF”指示灯。指示灯应为长寿命，低能耗型。如LED灯或氖光灯。
4。7功率因数补偿柜
功率因数补偿柜对系统的功率因数提供动态补偿.包括补偿电容器组，功率因数自动补偿控制器，断路器或熔断器,接触器，串联电阻,放电线圈等。断路器或熔断器对电容器组提供短路保护，接触器用于接通和断开电容器组。电容器为全封闭式,单相电容器经Δ形连接形成电容器组;控制器通过测量母线上的功率因数而自动控制电容器组的投切,从而实现功率因数的动态自动补偿,电容器柜的容量参见低压配电系统图。
每组电容器应装设三相阻尼电抗器。电抗器和电容器的选择应该是相互配合的，以避免产生电气系统故障和/或电气设备的损坏.电抗器的设计应该使电容器组在工作时抑制电流的升高。
配电和保护设备均应安装在控制盘内,为每组电容器装设电力熔断器和接触器。配电设备应有以下特性： 连续工作电流不小于电容器组额定电流的150%； 遮断容量应适合于所确定的短路电流； 保护设备由限流型熔断器构成。 每个控制盘都应装设功率因数调节器， 它将自动控制每组电容器的投切。功率因数调节器为电子式，它包括： 对功率因数补偿设备的切除，为手动和自动操作； 仪表不敏感范围改变电位计，在感性负载工作方式下,以限制功率因数的改善 （避免功率因数超前)； 电容器组的滞后投入； 对网络电压破坏的电容器组自动全部切除装置； 装置功率因数指示器（功率因数表）。 仅手动操作的设备，能够按预定的时间延时投入全部电容器，且由外部无源电压
接点控制。 对功率因数测量，一个二次电流为5A的电流互感器将安装在进线柜内，而电压回路的信号引自该无功补偿柜。
4.8 电压互感器 电压互感器应遵循GB1207-1997 或IEC 60186 的技术要求。电压互感器所带负荷
不能超过其额定输出的80%。 电压互感器的二次侧应接地。 电压互感器的精度应为3级。（当与第三方仪表配合使用时应为1级)
4.9电流互感器
电流互感器应符合IEC60185或GB1208的规定。
电流互感器二次侧端子应引至端子排上,并用短接片短接。二次侧一端应接地。星型连接的电流互感器中性点应通过连接片接地。
用于测量的电流互感器精度为3级（当信号送到第三方仪表时为1级），并有适当的仪表安全系数以防止在最大故障电流时损坏仪表。用于保护的电流互感器精度为5P, （当保护继电器厂家认为10P可满足要求时可为10P）在预期的系统最大短路电流内电流互感器都应使保护装置正常动作。
用于现场设备的电流互感器输出容量应不小于10VA， 二次侧额定电流为1A.
电流互感器的额定输出应与连接的设备相匹配，二次侧输出电流为5A或1A。电流互感器应有不小于开关柜的短路电流分断能力。额定短路耐受时间至少为1秒。
4。10计量和显示仪表
测量和显示仪表应为屏装式，仪表应能长期承受额定负载，不会导致损坏或过热。考虑仪表发热时，应考虑开关柜内其他热源的影响。当系统电压波动或电流互感器一次侧通过故障短路电流时，不会对仪表造成损坏.
所有仪表应有外部调零设施。 电流表的量程范围应使额定电流显示在50%—80%满量程范围内.电动机回路电流表应为过载式电流表。 电压表、电流表的精度为1。5级。功率表的精度为2.5级。
4.11自动切换
自动切换是指能将指定负荷从一个电源自动切换到另一个电源的操作。对单母线分段的配电系统,母联设自动投入装置,母联的控制回路电源应在任何开关状态下都有电.除另有规定以外，应按如下要求:
(1）在失去正常电压后，适当延时进行自动切换（延时时限的调整幅度为0～4S左右），以防止瞬时失压造成不必要的动作；
1 切换装置由两个接触器、两个断路器或ATS开关组成；
2 提供电气和机械联锁，防止两个电源并联运行；

4。12电缆接线 电缆端子应适合铜导体的接线。 电缆室应有充分的空间容纳电缆避免造成电缆降容。并易于单芯电缆，多芯电缆的接线。包括在使用压力锥的情况。尤其要注意大电缆情况对空间和弯曲半径的要求。
电缆室内要有必要的支撑电缆的设施，防止电缆端子受力。
控制电缆和母线连接电缆的接线应分别引到端子上。
端子上应有与原理图一致的编号.编号系统应各单元尽量一致并具有逻辑性。
4.13内部接线
开关柜的内部接线应为铜导线，控制导线/电缆的截面积不小于1mm2, 动力导线/电缆的截面积不小于2。5mm2。并具有防火，防潮绝缘。与门上设备连接的电缆应为软电缆，并在布线时考虑门的移动不会绊住导线/电缆。用于不同电压等级的端子应适当隔离。
跨过间隔或柜子间的内部接线应防止机械损伤。穿过主母线区的导线要穿管保护。
4。14电缆接线
电缆室应有充分的空间方便单芯电缆,多芯电缆的接线。包括在使用压力锥的情况下。尤其要注意大电缆对空间和弯曲半径的要求。并有电缆屏蔽层和铠装层的接地设施.动力电缆和控制电缆的电缆室应分开。电缆室内要有必要的支撑电缆的设施，防止电缆端子受力。
单芯电缆的柜底板应由绝缘材料或非磁性材料做成。
5. 标准、规范
开关柜的设计、制造和试验应符合或高于下列最新版国家标准和国际标准的要求。
1 5。1 国家标准
1 ·GB1207-1997 电压互感器
1 ·GB1208—1997 电流互感器
1 ·GB9815-88 家用及类似用途的熔断器
1 ·GB7251-1997 低压成套开关设备
1 ·GB14048.1—5-2000 低压开关设备和控制设备

·GB4026/T-1992 电器接线端子的识别和用字母数字符号标志接线端子的原则
1 ·GB/T4942。2-93 低压电器外壳防护等级
2 ·GB6829—1997 剩余电流动作保护器的一般要求

5.2 国际标准
1 ·IEC60185 电流互感器
2 ·IEC60186 电压互感器
3 ·IEC60269 低压熔断器
4 ·IEC60439 低压开关设备和控制设备成套装置
5 ·IEC60364 建筑物的电气设施

1 ·IEC60445 电器端子和用相应符号标志的接线端子的识别方法（包括字母数字标志识别通则）
1 ·IEC60529 外壳防护等级
1 ·IEC60664 低压系统内部的绝缘匹配(包括设备的电气间隔和爬电距离）
1 ·IEC60947 低压开关设备和控制设备
1 ·IEC60831—1 交流电压660V 及以下自动补偿式并联电容器,第一部分，总则-性能，试验和额定容量—安全要求—安装和运行指导
1 ·IEC60070 电力电容器
1 ·IEC60289 电抗器
1 ·IEC60593 并联电容器的内部熔断器和内部过压分离装置
以上所列标准并非全部标准，它仅指出了主要标准。

6. 设备的检验和试验
投标方应具有一套常规的、有文件记载的质量检查制度，以保证所有影响产品安全性、可靠性、操作性能以及长期运转性能的各种因素，都已经过考虑、试验、鉴定和检验。“检验和试验计划”(包括“质量控制计划）必须在报价时提交.设备应按本合同技术附件指明的标准规范中提出的要求进行检验和试验。 在整个制造过程中的任何时刻，招标方（包括他们指定的代表)可以到投标方对所订购的设备材料、制造和包装进行检查。在检查过程中，投标方应负责向招标方（包括他们指定的代表）提供加工和装配用的全部图纸资料、检验工具装备、设备制造和检验
的有关标准规范，以利于进行检查工作。 招标方参加投标方的检查、试验并不解除投标方对供货质量应负的责任。
检验和试验记录，材料出厂合格证、材料检验和试验记录，尺寸检验记录，机械运转试验记录和招标方规定的其它记录及设备的全部检验和试验记录,并作为出厂合格证的一个组成部分,在设备发运时以A4纸装订成册，按合同规定的份数同时提供给招标方。
质量检验计划
序号
重要部件名称
主要检验项目
执行标准和技术要求
可能的外部控制方式
备注

R
W
H

1
元器件
性能试验、合格证
GB、IEC 标准
√

2
材料检验
性能试验、合格证
/
√

3
本体
焊接
制造商标准
√

4
整机
包装前检验、性能试验
GB、IEC 标准
√
√
√

注：H－停工待检,W－现场见证,R－文件见证
开关柜和内部组件应根据IEC 和国家标准进行出厂试验,试验应至少包括以下部分：
对照最新版图纸核对柜体尺寸，外壳及内部防护等级的检查.检查活门，金属隔板，覆盖物等的有效性和可靠性;
机械机构，闭锁装置，连锁的有效性和可靠性;
母线系统的绝缘； 爬电距离和间距；
元器件的正确安装；
内部接线和电缆系统，主回路和控制回路的正确接线,电线电缆的固定和支撑，接地和接线是否牢固，标识是否正确，铭牌上的数据是否完整。接线系统相同电气元件的互换性试验；
开关柜电气,机械操作的随机测试，控制、跳闸回路的功能测试,断路器保护装
置，计量、显示仪表的测试；
耐压试验;
绝缘试验：用摇标测各相对地电压，测量时其他两相接地。断路器在工作位置，一次侧的熔断器就位。
1 7. 性能保证
1 投标方保证所供货物完全符合本技术规格书对设备设计、材料选择、制造、检验和验收等方面的要求。可以确保在现场条件下长期可靠地运行。对于相关货物的使用寿命及保证期，供货商应在报价中分别说明，并应列出正常运行的保证年限。
1 在质量保证期内（质保期见商务文件），由于投标方设计、制造、材料选择和装配方面的原因出现的质量问题,投标方将免费改进、修理或更换。
1 8。 保密
1 招投标双方均不得将有关技术资料以及合同情况泄露给第三方。对于投标方在资料提交中所涉及的专有技术、内部文件，招标方将予以保密.
1 9. 投标需提交的文件
1 报价阶段提供的文件至少应包括但不限于如下内容：
序号
名 称
数
量
备 注
原 件
复印件
1
技术规格书（包括数据表)
1
2

2
产品样本
1
2

3
产品生产许可证
1
2

4
产品鉴定证书
1
2

5
备品、备件清单
1
2

6
专用工具清单
1
2

7
重量及外型尺寸
1
2

8
业绩表
1
2

9
建议性系统图＊
1
2

10
主要元器件、材料分包商清单
1
2

……

1 *建议性系统图是指对询价文件中的系统图作一些建议性的修改和补充。
10. 中标后需提交的文件
投标方提交的文件应分为两类，即需要招标方确认的文件和直接提供的文件。对于需要招标方确认的文件，在获得招标方确认后还需要获得业主的确认。(视招标方与业主之间的合同确定）
只有在收到招标方的确认通知后，投标方才能制造。但是，即使招标方已经确认了投标方提交的文件，投标方仍不能免除其由于设计、选材、制造等方面失误所应该承担的责任和义务。

规定期限内提供的文件应至少包括并不限于如下内容:
序号
名 称
数 量
提交 时间
备 注
原 件
复印件

1
确认用的ACF 资料
1
3

2
确认后的CF 资料
1
3

3
备品、备件清单
1
3

4
特殊工具清单
1
3

5
制造程序
1
3

6
检验和试验程序
1
3

7
检验和试验报告
1
3

8
总进度表
1
3

9
详细的制造进度表
1
3

10
运输日程表
1
3

11
供货清单
1
3

12
产品合格证
1
3

13
形式装箱单
1
3

14
装箱清单
1
3

15
安装调试、操作手册（含图纸）
1
3

16
包装形式图
1
3

ACF资料至少应包括以下图纸：
与低压开关柜布置相关的图纸和数据，以及低压配电系统图、电路图、端子接线图、外部接线图等。
所有工作过程中涉及的单位都应采用国际标准单位SI制。必要时也可使用一些习惯用工程单位，但必须用括号括起。

11。 数据表
内蒙古博源工程有限责任公司
工程
200708

电气数据表低压开关柜
设计

装置

校核

工序.

审核

设计阶段

图号

第 1 页共 2 页

入库时间
年月日
版次
0
修改
0
需要数量
面

表中有“＊” 栏由卖方确定并随报价一起提供
序号
说明

数据
备注
1
设计条件

1.1
规范与标准

GB ■ IEC □ NEMA □

1.2
现场条件

最高温度：37℃

最低温度:-33℃

最大月平均湿度：65。2%

最小月平均湿度：38。4 ％

平均相对湿度:50.8%

海拔高度：1136 m

地震列度：7

2
设计数据

2。1
电气参数

额定电压

400V ■

接地制式

TN—S ■ TN—C □ TN-C—S □ TT □ IT □

1 分钟工频耐压

≥2.5kV

冲击电压

≥8kV

额定频率

50Hz ■ 60Hz □

1 秒钟热稳定电流（有效值）

≥50kA

0.1 秒额定动稳定电流（峰值）

≥105kA

控制电源

DC220V □ DC110V □ AC220V ■

照明及加热器电源

AC220V

消耗功率

* W

2.2
开关柜结构

开关柜型号

开关柜形式

固定式■抽出式■

防护等级

主母线

铜■ 铝□

相别和颜色

L1（黄色)、L2（绿色)、L3（红色）

主母线最大工作电流

3200A

母线绝缘

空气■胶带□护套□

接地母线

铜■ 铝□

钢板型号及厚度

内部 ＊ 门 *

2。3
柜内元件

框架断路器(ACB)

施耐德

塑壳断路器（MCCB）

施耐德

内蒙古博源工程有限责任公司
工程
200708
电气数据表低压开关柜
设计.

装置

校核

工序

审核

设计阶段

图号DWGNo

第 2 页共 2 页
入库时间
年月日
版次
0
修改
0
需要数量
面
表中有“*” 栏由卖方确定并随报价一起提供
序号
说明
数据
备注

接触器
施耐德

热继电器
施耐德

电动机综合保护器
苏州万龙

双电源切换开关
TPM-310

隔离开关

电流互感器型号

电流互感器形式
环氧树脂□树脂浇铸□干式□

二次电流
/1A ■ /5A ■

准确度
保护 0.5 测量 0。2

额定输出
VA

电压互感器型号

电压互感器形式
环氧树脂□树脂浇铸□干式□

准确度
保护 测量

二次电压
400/100V

额定输出
VA

电容补偿方式
自动■ 手动■

电容器型号

浪涌保护器

电容补偿容量
满足实际要求

2.4
测量

表计形式
指针表■ 数字表■

准确度

电流表

电压表

电度表
/

3
其它

排列形式
单列布置■双列布置■ L 型□∏型□
详见附图

进线方式
顶部母线进线■底部电缆进线□

出线方式
顶部电缆出线□底部电缆出线■

母线桥
配套■ 不配套□

防凝露
加热器□

加热器
＊ W

柜内照明
要■ 不要□

颜色

外型尺寸
＊

单台重量
* kg

备注：
