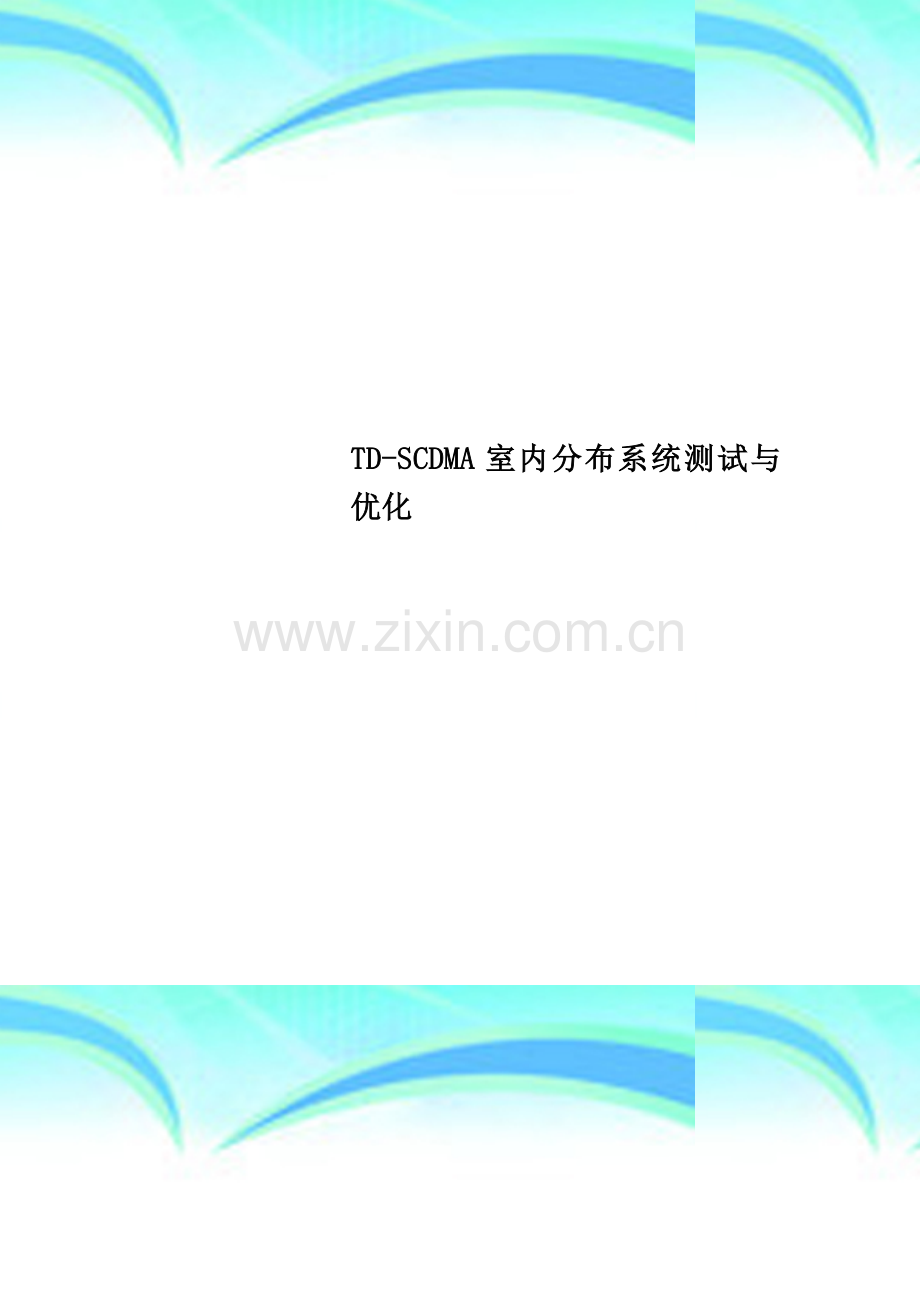

TD-SCDMA室内分布系统测试与优化.doc

TD-SCDMA室内分布系统测试与优化 作者： 日期：2 个人收集整理 勿做商业用途 毕业设计（论文） 题 目： TDSCDMA室内分布系统测试与优化 学 生: 指导老师： 学 号: 福建工程学院本科毕业设计（论文）作者承诺保证书本人郑重承诺: 本篇毕业设计（论文）的内容真实、可靠.如果存在弄虚作假、抄袭的情况，本人愿承担全部责任.学生签名：年 月 日福建工程学院本科毕业设计（论文）指导教师承诺保证书本人郑重承诺：我已按有关规定对本篇毕业设计（论文)的选题与内容进行了指导和审核，该同学的毕业设计（论文）中未发现弄虚作假、抄袭的现象,本人愿承担指导教师的相关责任。指导教师签名：年 月 日TDSCDMA室内分布系统测试与优化摘 要 TDSCDMA室内分布系统是用于改善建筑物内移动通信的一种解决方案，它能有效的提高室内的信号覆盖强度，提高用户感知度。室内覆盖系统的建设,可以较为全面地改善建筑物内的通话质量，提高数据业务速率，开辟出高质量的室内移动通信区域。本文针对TD-SCDMA室内分布系统，本文首先对室内分布系统的基本概念，TD-SCDMA网络常见问题及其优化方法进行说明;在此基础上,使用华星室内分布测试设备对已运行的宁德地区的室内分布系统网络进行测试，并通过中国移动自动路测管理平台对测试结果进行适当分析及处理；最后，对问题点进行专项排查，提出一个较为有效的初级优化方法。关键字： TD-SDMA室内分布系统,网络测试，网络优化Testing and optimization of TD-SCDMA indoor distribution systemAbstractTDSCDMA indoor distribution system is mainly for indoor blinding area , large indoor places with a lot telephone traffic, frequent switching indoor places ( such as: station, airport, shopping malls, shopping center， gymnasium， large building， underground parking， office building, hotel and Residence。 ） , It is a scheme used to improve the building of mobile communication . It can make mobile base stations signal uniformly distribute in each corner of the interior ， thus ensuring the indoor area has a good signal coverage。 Construction of the indoor coverage system, can comprehensively improve the call quality of buildings, the mobile telephone connection rate, to develop high quality indoor mobile communication area. 文档为个人收集整理，来源于网络个人收集整理，勿做商业用途The topics main task is to learn the structure of TDSCDMA indoor distribution system, test the running networks， analyse the test results appropriately， handle the analysis results， and put forward an effective primary optimization method to the problems found.Keywords: TDSCDMA indoor distribution system ，Network testing，Network optimization目 录1 引言11.1 选题背景11。2 课题的研究内容11.2.1 TDSCDMA无线网络优化11.2。2 TDSCDMA室内分布优化21.3 论文内容及本文结构21。4 本章小结32 TD-SCDMA网络优化概述42。1 网络优化的内容及目标42。2 TDSDMA网络常见问题42。2.1 覆盖的问题42。2.2 容量的问题52。2.3 服务质量的问题52。2。4 切换的问题52。2.5 掉话的问题62。2.6 干扰的问题62.2。7 链路平衡的问题72。2。8 2G/3G联合优化的问题72.2。9 HSDPA数据优化的问题72.3 TDSCDMA网络常见问题优化方法72.3.1 覆盖的问题优化方法72。3。2 容量的问题优化方法82.3。3 服务质量的问题优化方法82。3.4 切换的问题优化方法92.3.5 掉话的问题优化方法92.3。6 干扰的问题优化方法92。3.7 链路平衡的问题优化方法102。3.8 2G/3G联合优化的问题优化方法102。3。9 HSDPA数据优化的问题优化方法112.4 本章小结113 室内分布测试设备概述123。1 室内分布测试设备介绍123.2 中国移动自动路测管理平台123.2。1 系统登录123.2。2 CQT设备管理133.2。3 测试计划管理143。2.4 监控管理143。2。5 统计分析163.2。6 GIS分析163.2。7 系统自管理173。2.8 系统信息173。3 华星前端ATU173.3.1 硬件组成173.3.2 平板电脑主程序界面简介173.4 本章小结204 宁德TDSCDMA室内分布测试214。1 宁德室内分布测试环境分析214.2 宁德室内分布测试方法214。3 宁德室内分布测试步骤214。3。1 测试计划的配置与下发214.3.2 蓝牙连接224.3。3 GPS认证224。3.4 GPS信息确认认证234。3.5 确认测试楼层与初始方向244.3.6 开始测试244。3.7 测试暂停与LOG切割244。3.8 刷新楼层继续测试244。3。9 测试结束254.4 本章小结255 宁德移动TD-SCDMA室内分布优化实例分析265.1 宁德TDSCDMA室内分布优化目标265。2 宁德TDSCDMA室内分布优化流程265.3 宁德TD-SCDMA室内分布优化实例分析275.3.1 宁德方圆电子城优化案例275。3.2 宁德山水酒店优化案例285。3.3 宁德邮政大楼优化案例295。3。4 宁德郦景阳光优化案例305。3。5 宁德后港优化案例315.3。6 宁德蕉城移动大楼优化案例345.4 宁德TD-SCDMA室内分布优化小结365.5 本章小结366 全文总结376.1 全文成果376。2 研究中的不足37致 谢38参考文献391 引言1。1 选题背景作为全球第三代移动通信三大主流标准之一的TDSCDMA技术,自2006年在我国试用以来，目前已经形成了大规模的商用，而室内分布将是TD-SCDMA业务竞争的一个制高点。室内分布系统主要用来解决城市建筑物内(商场、写字楼及地下设施等）的信号盲区.对TD-SCDMA网络建设者来说，系统化的TDSCDMA网络规划能够使运营商以低成本、高性能的网络质量迅速地开展室内网络建设，从而赢得市场先机。室内覆盖是目前移动通信网吸收话务量、解决深度覆盖并提升用户感受的主要手段。根据国外运营商的数据统计，在移动通信业务中,室内覆盖面积只占总面积的20左右,但却产生了70的业务量，而且高价值的商务客户主要集中在室内。室内覆盖对于目前TDSCDMA网络来说起着至关重要的作用，随着TDSCDMA网络的日益成熟，为了应对TDSCDMA数据卡、上网本、上网手机及上网平板电脑客户大量的3G数据业务发展的需求，决定TD-SCDMA网络建设的重点是加强TDSCDMA信号在室内的覆盖。室内覆盖对TDSCDMA网络建设意义重大。室内覆盖可以分担密集地区的话务量,降低室外基站的数目和配置。此外，室内覆盖降低了室外系统的负荷，也就降低了室外网络整体干扰水平，从而提高了整个TD-SCDMA系统的容量。因此有必要通过室内分布系统来加强弱覆盖区信号,吸收室内数据业务量，改善TDSCDMA数据用户体验.TD-SCDMA室内分布问题的研究是一个长期积累、滚动式发展的过程，需要在网络运营实践中不断调整、补充和完善。1。2 课题的研究内容1.2。1 TD-SCDMA无线网络优化TD-SCDMA无线网络的主要目标就是使网络在最佳的工作状态，尽可能通过网络性能的提高来满足各种业务需求和用户需求,这是一个长期、不断循环的过程，主要有无线网络评测、无线网络数据采集、数据分析、制定优化方案、评估等步骤。优化过程首先根据网络评测的结果对网络质量进行评估，分别对网络的覆盖、容量和质量进行综合评价,对存在的问题进行优化。然后建立网络优化平台，进行数据采集.采集数据之后,对数据进行定量分析，即寻找并建立一套度量尺标,通过这种尺标去测量被评价TD-SCDMA网络运行质量状况，使日常网络维护人员、优化/规划人员、管理层直至投资者都能够对所运营的网络质量有一个准确、全面的认识。因此结合TDSCDMA网络质量、容量和覆盖性能的关键性能指标，确定TD-SCDMA网络优化指标体系是非常重要的一个环节。最后,根据不同的网络情况制定相应的网络优化解决方法，主要是网络中各个厂家参数的配置和调整、优化方法，这些方法将对覆盖、容量和质量进行增强，满足相应的需求。在对优化方案的评定中,网络优化的具体解决方法必须综合考虑该方法可能带来的各方面影响，避免出现针对某个问题优化调整导致网络其他性能的下降。对优化方案进行评定后就可以进行施工，完成后并再次通过数据采集确认网络优化的有效和准确，形成网络优化成果，完成一次网络优化过程1。1。2.2 TDSCDMA室内分布优化现在的中国移动公司通信业务中，TDSCDMA业务占了主体地位，但在室内覆盖发面还是比较薄弱的环节，这需要不断的对室内分布系统进行优化,主要凸显的问题方面有:（1） 覆盖方面，室内的复杂结构,建筑物自身的屏蔽和吸收作用，造成无线电波较大的传输衰耗，加上多径衰落和高层建筑物上的“孤岛效应”、“乒乓效应”，形成了移动信号的弱场强区甚至盲区.室内的覆盖不好，容易出现手机掉网的现象，造寻呼无响应。（2） 质量方面，建筑物高层空间极易存在无线频率干扰，服务小区信号不稳定，出现乒乓切换效应，话音质量难以保证，并出现断音、掉话现象.（3） 容量方面，建筑物如大型购物商场、会议中心，由于移动电话使用密度过大，局部网络容量不能满足用户需求，无线信道发生拥堵现象。针对TD-SCDMA室内分布存在的网络问题进行专项优化，首先建立系统的初始设计模型，为系统的完善提出建议，为优化提供依据。建立模型后，进行单一基站的初始优化，进行基站设备的调试、环境噪声测试和基站工作验证。最后进行测试数据的采集,对测试数据进行分析，根据分析结果,对系统参数进行修改和设备的添加，再进行复测，得到进一步的优化方案2。1.3 论文内容及本文结构本文对TDSCDMA室内分布系统的测试以及优化方法进行了分析,完成以几个任务:（1)了解TD-SCDMA网络优化和TDSCDMA室内分布优化内容；(2）了解室内分布测试的测试流程并完成网络数据的采集;(3)对采集的数据进行分析，并对分析得到的问题提出较为有效的初级优化方法。本文结构如下：第1章,简要介绍室内分布系统的现状以及对室内分布系统进行测试和优化的意义，对TD-SCDMA网络优化和TDSCDMA室内分布优化进行简要的说明，最后对论文的研究内容和论文结构进行了说明。第2章，详细介绍网络优化内容和目标以及TDSCDMA网络的问题以及优化方法,为TD-SCDMA室内分布系统的问题和优化做准备。第3章，详细介绍室内分布测试采用的测试设备,分别对中国移动自动路测管理平台和华星前端ATU主要使用功能和系统组成界面进行介绍。第4章，根据宁德地区TD-SCDMA室内分布环境,详细介绍室内分布测试规范要求、测试方法和测试步骤，完成对测试数据的采集。第5章,详细介绍室内分布优化主要的指标要求和优化流程，并结合宁德TDSCDMA室内分布优化案例，对室内分布测试中出现的主要问题提出较为有效的初级优化方法.第6章，对本文工作进行总结,并对今后的工作进行了展望。1。4 本章小结本章主要介绍了课题研究内容的现状及其意义,对研究内容进行简要说明，并对各个章节的内容进行了安排。2 TDSCDMA网络优化概述2.1 网络优化的内容及目标网络优化是整个无线网络建设过程中重要的一环，在设计过程中，网络规划无法考虑全面，需要在规划建网后对网络进行优化，以使网络更适应实际的变化。所谓网络优化，一方面是要对网络运行中存在的诸如覆盖不好、话音质量差、掉话、网络拥塞、切换成功率低和数据业务性能不佳等质量问题予以解决，以使网络打到最佳运行状态;另一方面，还要通过优化资源配置，对整个网络资源进行合理调配和运用，以适应需求和发展的情况，最大发挥设备潜能，从而获得最大的利益.主要围绕三个方面展开工作：（1） 从网络角度进行优化工作：注重网络整体结构、网络资源配置、网络性能和服务质量,不为单一指标进行优化，而是全面地为用户提供整体最优的网络服务质量。（2） 注重实际用户感受：注重用户的实际感受，各项网络优化措施应以提高客户满意度为目标,解决实际测试过程中发现的问题和用户投诉问题.（3） 规范的网络优化体系：在服务过程中采用严格的网络优化流程、规范的工作方法，帮助局方建立科学规范的网络优化体系。TDSCDMA网络优化的主要目标是使得承建的TDSCDMA网络服务质量达到或超过商业合同标准，切实为用户打造一个TDSCDMA的精品网络,目标有:（1） 全面提高网络系统指标（掉话率、接通率、通信完好率等),达到用户要求;（2） 进一步改善网络性能和质量;（3） 提高网络容量;（4） 解决涉及工程中的遗留问题；（5） 为系统扩容提供建议2。2。2 TD-SDMA网络常见问题2。2.1 覆盖的问题覆盖是网络提供服务的最基本条件，也是一切其他优化措施的基础。覆盖问题可以归纳为一下两类。1. 信号盲区由于两个基站的覆盖区不交叠或障碍物的影响,可能引起信号覆盖盲区.在建网初期，由于基站数目的限制，网络中可能存在较多的覆盖盲区.这种问题容易通过路测、CQT或用户投诉反映出来。覆盖问题的表现有以下几种.（1） DT和CQT发现接受信号弱，广播信息无法解调。（2） OMC统计信号电平偏低，掉话率高。（3） 用户经常投诉出现被叫不在服务区内。（4） 终端脱网或搜索不到网络。2.越区覆盖实际网络中，高基站沿平原、丘陵或道路可以传播很远,而产生“孤岛问题.远离基站但仍有该基站信号的小区域称为孤岛。终端在孤岛区域进行呼叫通话时，由于孤岛周围的基站没有加入到其邻区列表，当终端离开孤岛时，没有合适的切换目标小区，会立即发生掉话。2。2。2 容量的问题容量问题的体现为话务均衡,话务均衡是改善网络运行质量与环境的重要途径。通过话务均衡可以提高接通率，减少由于话务不均衡引起的掉话。通过话务分析、小区话务统计等方法,可以发现话务不均衡问题，主要引起原因有:（1） 基站天线高度、俯视角或发射功率设置不合理，小区覆盖范围较大，导致该小区话务量较高,造成与其他基站话务量不均衡.（2） 由于地理原因，该小区处于商业中心或其他繁华地段，用户多，造成该小区相对其他小区的话务量高。（3） 允许接入最小电平、小区个性偏移等参数值设置不合理,导致话务量不均衡。2。2.3 服务质量的问题服务质量是综合性指标，无线网络中任何问题最终都会影响服务质量。引起原因主要有两个：（1） 在技术层面，缺少TDSCDMA商用网络运营经验，室内覆盖短时间内很难很好的解决，终端良莠不齐等。（2） 在非技术层面，在TD-SCDMA建网初期的信号覆盖不及2G网络，而用户已经养成了现有消费习惯，无法忍受覆盖盲区和终端问题。2.2。4 切换的问题TD-SCDMA使用了接力切换，给商用网络带来的机会和挑战. （1）接力切换的使用前提是要精确地知道UE位置。由于室内分布系统使用普通天线，网络无法定位室内用户具体位置，给室外切换带来了不确定性. （2）目前，接力切换效果不比硬切换好，硬切换的切换成功率不及软切换。随着接力切换技术的不断发展，将逐步提高切换成功率。（3）接力切换的系统资源开销很小,在切换过程中不占用额外的业务信道资源。当用户从一个服务小区移动到一个新的服务小区时,必须发起切换，常见切换问题有：（1） 切换失败或切换延迟，导致话音质量下降,甚至掉话.（2） 切换频繁，导致话音质量下降，系统信令负载增大。（3） 切出和切入比例不合理,导致话务不均衡。2.2.5 掉话的问题掉话是指在分配业务信道后，由于某种原因，通信丢失或中断。引起掉话的原因可分为无线链路和非无线链路两部分，无线网络优化主要解决的是无线链路失败的问题,造成无线链路失败的原因有以下几方面.（1） 当移动台进入场强覆盖盲区时,由于射频原因引起掉话。（2） 网内或外部干扰造成的掉话。（3） “远端孤岛效应”产生掉话。当移动台驶近小区边界时，申请越区切换,由于RNC内漏定义相邻小区或相邻小区拥塞,无切换小区或信道，最后造成掉话。（4） 天线的驻波比较大，导致掉话。（5） 切换参数设置不合理，定时器时间、小区重选偏移、RSCP_DL_ADD或RSCP_DL_DROP等参数定义不合理，导致越区切换失败产生掉话.2。2.6 干扰的问题干扰是影响通话质量及掉话率、接通率等网络系统指标的重要因素。对于无线通信系统，不可能完全避免干扰.网络优化的目标是将干扰的水平限制在可接受的范围内。TD-SCDMA系统作为一个CDMA系统，系统自干扰是干扰的主要来源。干扰产生原因有:（1） 频率、扰码设置不正确，造成同频同码组在短距离范围内的出现。（2） 发射机杂散辐射及接收机杂散响应较大，造成对本信道和其他信道的干扰，严重情况下,系统不能正常通话.（3） 小区最大允许发射功率、上行最大允许发射功率、PRACH、FPACH最大发射功率等参数设置不合理.（4） 基站天线的高度、方向角及俯仰角设置不合理，导致覆盖范围不合理，从而产生同频干扰。（5） 系统内的干扰,如UpPCH干扰、交叉时隙干扰等。（6） 系统外的干扰，如雷达等大功率发射机产生的干扰，PHS、SCDMA与TDSCDMA天线等其他天线系统天线空间隔离距离不够大等.2。2.7 链路平衡的问题在TDSCDMA系统中，对某个用户实现有效覆盖,需要考虑多个方面的因素,无上下链路是否平衡,各业务间覆盖是否平衡，公共信道与业务信道的覆盖是否平衡等。链路不平衡会产生很多问题：切换失败率上升，接入失败率上升,掉话率上升，干扰增加，系统性能受影响.2。2。8 2G/3G联合优化的问题在TD-SCDMA网络建设初期,由于TD-SCDMA网络覆盖不完整或信号不稳定，TDSCDMA终端容易在TDSCDMA和GSM两网之间来回重选和切换。TDSCDMA/GSM重选时延大，在重选过程中终端无法进行正常呼叫，寻呼成功率偏低；TD-SCDMA和GSM之间是硬切换,切换时延长、成功率相对低，直接影响了TDSCDMA客户满意度。2。2.9 HSDPA数据优化的问题HSDPA是TD-SCDMA实现高速数据下载的关键技术,是用户体验3G数据业务的基础,保障HSDPA的稳定和高速下载，是TD-SCDMA网络建设和优化的重点。在TDSCDMA网络中，主要关注HSDPA数据速率的问题有:HSDPA测试速率偏低、速率不稳定、存在比较明显的抖动、网页打开速率慢等。网络原因和非网络原因是导致HSDPA下载速率低的原因3。2.3 TD-SCDMA网络常见问题优化方法2.3.1 覆盖的问题优化方法1.信号盲区优化方法(1）如果两个相邻基站覆盖不交叠区域内用户较多或者不交叠区域面积较大，则应新建基站，或者增加这两个基站的覆盖范围（如提高发射功率、天线高度)，使两基站覆盖交叠深度达到0。27R左右(R为小区半径）。在增加覆盖的同时，要注意覆盖范围增大对周边基站带来的影响。(2）对于凹地和山坡背面等盲区，可用新增基站覆盖的方法，也可以采用直接放站的方法.直接站可以有效填补覆盖区域内的盲区，延伸覆盖范围,但同时可能会引入干扰，对周边基站带来干扰。(3）对于隧道、地下车库和高大建筑物内部的信号盲区,可以采用直接放站或泄漏电缆。(4）小区天线、功率调整,尽量减少弱覆盖区域。（5）2G/3G互操作优化：核查2G/3G邻区配置的准确性，使2G能够弥补3G覆盖的不足。2。越区覆盖优化方法解决越区覆盖的方法是调整天线的倾角或功率，尽量避免天线正对道路传播，以减少基站覆盖范围，消除孤岛效应。2.3.2 容量的问题优化方法 由于网络发展不平衡以及局部规划不细致，网络中经常出现超忙小区。对于个别超忙小区，可以通过负载均衡的方法得到缓解。负载均衡的方法有以下几种。 (1）调整工程参数调整基站天线高度与俯仰角来改变基站的覆盖范围，从而达到话务均衡的目的。高话务量的基站，适当降低天线高度,增加俯仰角,减少其覆盖范围，降低话务量。低话务量的基站，可适当增加天线高度,减少俯仰角，增大其覆盖范围,增加话务量。（2） 调整系统参数话务均衡最根本的解决方法是通过覆盖调整,使基站上网覆盖区域与可承担的话务量相匹配。通过调整功率、接纳和切换控制算法，达到改变覆盖区域的目的。在业务量过载的小区，可以适当提高允许接入最小电平，从而缩小小区的覆盖范围，话务量相应减少；在话务量较低的小区,可以适当降低允许接入最小电平，增大实际覆盖范围，提高话务量，从而分担话务量较高的相邻小区的话务量。（3） 调整系统容量当出现成片的超忙小区时，需要采取扩容措施。一般扩容方案顺序如下。扇区化。增加载波。 建室内分布系统。微蜂窝话务吸收。小区分裂2。3。3 服务质量的问题优化方法（1） 改善覆盖，减少盲区.（2） 扩容拥塞小区.（3） 优化直放站的使用范围和使用方式。（4） 加强对重点楼宇的覆盖，建设室内分布系统。（5） 减少干扰，提高通信质量.（6） 优化邻区关系，减少切换失败和掉话.（7） 定制终端，推广双模终端，终端入网严格把关。（8） 提高设备性能和成熟度。2.3.4 切换的问题优化方法通过路测工具连续通话测试，可以捕捉到切换失败、切换延迟或频繁切换等问题，根据出现问题，采用的优化方法有：(1) 调整切换门限设置。(2) 减少邻区拥塞，增加可用空闲信道.(3) 检查是否漏定义邻区关系。(4) 检查切换迟滞、切换优先级设置是否合理。(5) 检查邻区列表信息。2.3。5 掉话的问题优化方法（1）根据OMC的话务分析结果及越区切换测试情况,检查是否是因越区切换不成功造成的掉话。如果是由越区切换不成功引起，则OMC合理设置cQoffsetsn、RSCP_DL_ADD和RSCP_DL_DROP等参数，并根据网络实际运行情况对切换参数进行调整。（2)由于话务量大或覆盖盲区而引起掉话的地区，可以通过增加载波或微蜂窝来提升网络质量，降低掉话率。（3)通过OMC核查网络的频率和扰码规划情况，确定是否存在同频同码干扰，小区同步码的复用距离是否在允许范围内。（4）利用SITE MASTER仪表，检测天线的电压驻波比。如果VSWR大于正常值1.5，则从馈线到天线需要检查整修；如果VSWR小于1。5,则说明天线到馈线部分正常.2.3。6 干扰的问题优化方法 （1)利用频谱扫描，确定干扰的大致方位、频点及强度。 （2)对于高天线的小区,适当调整上行和下行的最大允许发射功率，降低基站发射功率，从而改变基站的覆盖范围,减少对相邻基站的干扰。 (3）调节天线高度、方向与俯仰角，使无线网络覆盖合理，尽量减少覆盖交叠和覆盖盲区现象,改善通信环境，较少干扰。(4）检查Node B收发信系统，减少杂散发射与响应,提高收发信系统的性能,减少干扰。（5）开启UpPCH Shifting技术；全网统一上下行时隙配置；检查频率、码复用情况,尽量增大同频同码组基站之间的距离；检查邻区关系,避免漏配邻区。（6)采用基于干扰的DCA算法,自动适应网络中负载和干扰变化。（7）采用异频网络方案,增加同频小区的复用间距。2.3。7 链路平衡的问题优化方法在进行覆盖分析时，必须注意到不同链路在不同环境中的变化。首先需要对TD-SCDMA系统的链路平衡情况进行检查。在测试过程中，分别在空闲和通话两种状态下进行测试，同时检查基站与终端两侧的信号发射电平和接受性能质量。从对比分析中,找出无线链路中的“短板”，合理地设置基站和移动台的最大发射功率和公共信道资源占用方式。2。3.8 2G/3G联合优化的问题优化方法2G/3G互操作主要包括5部分：Idle态TD-SCDMA到GSM小区重选,Idle态GSM到TD-SCDMA小区重选，连接态CS业务从TDSCDMA到GSM小区切换，连接态PS业务从TDSCDMA到GSM小区重选，连接态PS业务从GSM到TD-SCDMA小区重选.2G/3G联合优化方法有:（1） 网络融合：2G/3G网络融合，融合后重选、切换的步骤、涉及的网元均有减少，提高了切换成功率，减轻了网络负担.（2） 网络拓扑/LAC调整：TD-SCDMA网元具有大容量的特点，TD-SCDMA LAC数量小于GSM网络,两网LAC覆盖区域不可能完全重合。建议使同一MSC甚至MGW下的两网覆盖区域重合，减少切换造成的网络开销。（3） GSM改造：3GPP为了提升TD-SCDMA与GSM的互操作性，定义了Iurg接口。Iuir-g接口可以提升TDSCDMA、GSM组网性能,大大提升了切换成功率，缩短了TD-SCDMA到GSM的PS业务重选的中断时间.（4） 2G/3G互操作:2G/3G互操作是优化重点，根据不同的应用场景，优化2G/3G邻区设置和2G/3G重选与切换参数.由于2G/3G是两张相对独立的网络,应对2G/3G邻区和参数做定期的核查，确保LAC、小区号、扰码号、BSIC等关键参数一致.2.3。9 HSDPA数据优化的问题优化方法HSDPA数据优化应分别对网络原因和非网络原因进行分析。 1.网络原因优化 （1）检查空口质和量和无线环境，测试点的信号因素是否良好。（2）调整设置参数:HS-SICH的调整、选择关闭HS-SCCH功控、HSDSCH的功率调整、MACHS参数、上下行业务信道的外环功率控制参数。（3)检查RNC侧、Node侧传输配置，核查Iub口带宽是否受限。(4）核查上下行接入时隙配置。（5）该点是否以建立室内分布系统。(6)检查频点与扰码设置.（7）优化网络同时在线用户与网络容量配置之间的冲突。2。非网络原因优化（1）优化终端能力等级和SIM卡签约速率.（2）数据下载源稳定性会影响下载速率和稳定性，检查下载服务器类型及下载工具软件.（3）承载网络核查：用户是否驻留在GSM或TD-SCDMA R4网络,由于建立了非HSDPA业务导致下载速率低3.2。4 本章小结本章主要描述了TD-SCDMA网络的常见问题、产生问题的原因及问题的判断方法，并针对各种问题在不同情况下的的优化方法进行了较为详细的描述。3 室内分布测试设备概述3.1 室内分布测试设备介绍本次进行测试的设备,主要包括中国移动自动路测管理平台和华星前端ATU.前端介绍华星创业自主开发的自动测试终端ATU3.5版本，后台是中国移动自动路测管理平台. 自动路测管理平台是无线通信网络质量监测系统,主要应用于网络质量监测、优化效果评定、割接情况检查以及日常维护，能及时发现问题，分析问题,改善网络服务质量，提高企业的市场竞争力。该管理平台由自动测试终端（ATU)、数据存储模块、语音评估模块、后台数据分析模块及后台操作终端组成。系统通过空中接口控制测试单元，回传测试数据，在后台结合GIS和数据仓库技术对数据进行分析处理，提供给用户最直观最有效的展现。自动路测管理平台通过自动测试终端（ATU)完成计划测试工作，并完成测试结果的初步计算，并通过ATU自带的MODEM回传到后台数据库然,后将数据存入核心数据库并完成各种统计工作，通过自动路测管理平台WEB展示,如图3。14.图3.1 中国移动自动路测平台3.2 中国移动自动路测管理平台3.2.1 系统登录打开IE浏览器,输入自动路测WEB访问IP地址,如图3。2所示。图3.2 中国移动自动路测管理平台登录界面输入“用户名、密码、验证码”信息,点击“登录”按钮，页面自动跳转到中国移动自动路测管理平台界面，如图3.3所示。图3。3 中国移动自动路测管理平台3.2。2 CQT设备管理CQT设备管理，主要对挂载在平台上的测试设备进行管理和查看设备状况，有CQT设备信息管理和CQT域管理两大项，主要完成对设备的地域转移，设备ID的设置，设备的增添、修改和移除，以及查看ATU信息、ATU模块信息，如图3.4所示。图3.4 CQT设备管理界面3.2。3 测试计划管理测试计划管理是系统工作的核心，控制ATU设备完成各种测试，由系统自动下发给ATU.主要完成测试计划的添加；测试计划的配置(需要分别对测试计划基本信息、网络配置信息、Log文件处理策略进行配置)；测试计划如果需要改动，可以进行修改；测试计划配置完成，下发测试计划.测试计划配置如图3。5。图3。5 测试计划配置界面3。2.4 监控管理监控管理有事件监控、告警监控、状态监控、CQT登录日志、LOG列表和flex监控六个监控项。事件监控,可以查看具体每台设备在选定时间内，设备8个测试模块发生的所有事件。告警监控，主要初看设备是否出现异常状况，出现异常状况，系统会自动发生告警并产生告警事件。 状态监控，可以查看设备的实时状态，主要包括设备ID、温度、电源模式、剩余磁盘空间、未上传完成文件个数和状态时间。CQT登录日志,可以查看ATU的登录时间和离线时间，还有测试计划的版本号等信息。LOG列表,完成设备测试Log的统计，分别对完成上传Log和未上传Log统计，对未上传的Log可以进行强制统计，一般不进行强制统计，强制统计会发生文件事件丢失状况.flex监控，是对正在进行的测试设备进行实时的监控，根据设备GPS可以查看设备所在位置，进行室内测试的时候,还可以看到室内轨迹，如图3。6。图3.6 监控管理室内轨迹双击具体的设备ID就可以查看这个设备的整体情况，如图3.7.图3.7 设备整体情况小结界面显示SIM卡信息和最后一次登录时间等；登录与状态栏显示当前温度,供电方式，磁盘空间，未完成文件个数，登录时间，红光告警状态显示等;ATU监控MOS和GPS栏，可以统计出当天这个ID下的MOS平均值和当前GPS信息；告警栏显示模块打开失败,外部电源断开，模块重启等；事件栏显示具体模块事件；状态菜单可以显示当前温度,供电方式,剩余磁盘空间，未传完文件个数等；MOS菜单下面显示这个ID的所有模块的实时MOS值;告警菜单下显示具体的告警通道和类型以及告警原因，时间等；事件菜单下面显示实时的事件情况。3。2。5 统计分析统计分析，可分为测试数据统计、自动统计和CQT定点统计。测试数据统计，是对某一个完成的测试计划手动生成测试报告，并可以查看这一次测试计划里面的事件统计,生成的报告和报表均需手动下载。自动统计与测试数据统计相差别在与,自动统计是对所有的测试任务都自动生成报告和报表,下载时也是手动进行下载.CQT定点统计，是对CQT定点测试任务的专项统计,完成的是统计CQT定点测试任务的日志.平台界面如图3。8。图3。8 自动报告界面3.2.6 GIS分析GIS分析，可分为概要统计、事件查询、路径渲染、网格呈现、网格道路和质差分析.概要统计,主要显示相应地区在满足查询条件的不同类型服务的覆盖率、接通率、掉话率及话音质量统计数据，并配以柱形图显示。事件查询，用于查看满足查询条件内，测试设备上的事件统计.路径渲染，是对相应的测试路径轨迹进行不同颜色的渲染,以便跟直观的显示不同质量的路径分布。网格呈现，完成测试任务内该网格测试质量的显示，通常还需通过路径渲染来完成。网格道路，用来显示测试计划的集体道路测试统计信息.质差分析，用来查询满足查条件的连续质差路段信息。3.2。7 系统自管理系统自管理模块是自动路测管理平台的公共基础之一，为自动路测应用系统提供了集中统一的组织/用户信息管理、集中统一的细粒度授权和操作日志集中存储服务功能。系统管理员可以通过此模块实现组织结构、用户、角色、授权信息的管理与维护，简化系统维护管理的工作量和难度.3.2.8 系统信息系统信息，由公告和共享资料两部分组成.公告主要显示平台最新事件；共享资料相当于一个网络收藏夹，用来共享平台资料5。3。3 华星前端ATU3.3。1 硬件组成前端ATU设备采用模块化设计，支持多种网络的测试模块，可以灵活配置GSM/GPRS/EDGE/CDMAIS95/CDMA1X/CDMA2000/EVD
