安规研讨会-小家电的安全要求.pdf

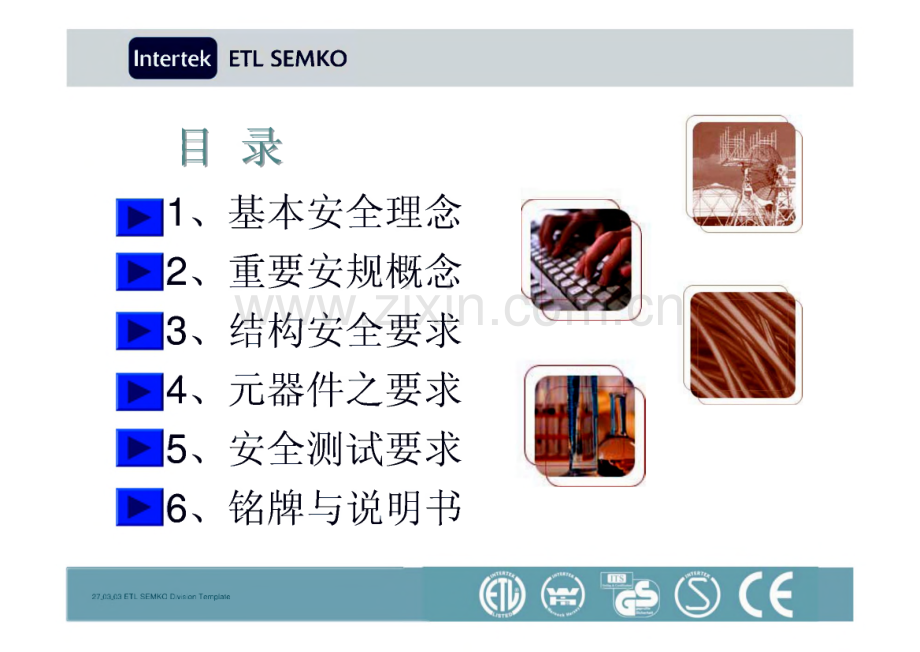

IntertekETL SEMKO安规研讨会小家电的安全要求ETL SEMKO Shanghai Limited Xiamen Branch起草者：SkvYuan27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO目录1、2、3、4、5、6、基本安全理念 重要安规概念 结构安全要求 元器件之要求 安全测试要求 铭牌与说明书27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO基本安全理念什么样的产品才是安全的?基本理念：消费者在正常使用中，即使是由于 不小心或误操作产品也不会对人体生命及财产 造成伤害.产品中使用的元盎性的可靠程度将会直接影响 到整个产品的安全性.27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO基本安全理念 符合了产品相应的安全性标准是不 是可以说该产品就绝对安全了呢？产品安全是相对的-潜在危害的预判（可能发生的几率及危害程度）-产品成本的承受（消费者对产品的期望）-法律法规的限制（环保要求）-社会科学的发展（以人为本的趋势）27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO基本安全理念涉及安全性规范的危害是什么？-触电危险-机械伤害-高温过热伤害-火灾危险（包括爆炸与自燃）-辐射伤害-化学腐蚀伤害27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO基本安全理念涉及人身健康的其他危害：-噪声-振动-灰尘-人体工程（人机交互，可操作性等）-污染（特别是与食品接触的材料）27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO基本安全理念标准化组织Global(全球)IEC(International Electrotechnical Commission)国际电工委员会I E C标准编号从60000开始。例：I E C 60335 l。(曾经是I E C 335-1)ISO(International Organization for Standardization)国际标准化组织一般为非电类标准.例如：体系标准和机械标准.27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO基本安全理念标准化组织Europe(欧洲)CENELEC(European Committee for ElectrotechnicalStandardization)欧共体电工委员会欧共体电工委员会采用I E C标准编号，但以E N作为识别码.非等同采用标准是以50000开始编号的.CEN(European Committee for Standardization)欧共体标准化组织一般为非电类标准.例如：机械标准.27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO基本安全理念标准化组织North America(北美洲)ANSI(American National Standards Institute)美国国家标准协 会美国国家标准协会多采用UL标准,ANSI/ULCSA(Canadian Standards Association)加拿大标准协会加拿大标准开头多为CAN/CSA或C22.2.27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO基本安全理念常用的按摩器安全标准I E C/E N ST D.（国际/欧洲标准）I E C/E N 60 335-1家用电器和类似器具安全的通用要求I E C/E N 60 335-2-32家用电器和类似器具安全-按摩器的特殊要求27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO基本安全理念常用的按摩器安全标准A NSI/UL&C A N/C SA ST D.(美国及加拿大标准)-Motor-Operated Massage and E xercise MachinesUL1647,3rd E dition,dated Jan.24,2001Mo tor-0pera ted Appliances(Household and Commercial)CSA-C22.2 No.68-92,dated June,199327.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO重要安规概念器具分类（按使用类型）：便携式器具：小于18kg或正常使用时可移动手持式器具：属于便携式器具，正常使用时握在手中驻立式器具：非便携式器具驻立安装式器具：正常使用时固定安装于支架上或固定 安装于特殊位置嵌入式器具：正常使用时该器具安装于厨柜内或墙中预 留的壁室内或打算安装在其他器具内.27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO重要安规概念器具分类（按电源线连接方式）：X连接：易于更换的连接方式，如特殊制备的电源线.Y连接:只能由制造厂或特定人员更换电源线的连接.同X连接的区别在于更注重生产厂家的自我声明以 及通过相关试验.Z连接：只有严重损坏才可以更换电源软线.27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO重要安规概念绝缘分类基本绝缘(Basic insulation):提供对带电件的基 本防触电保护附加绝缘(Supplementary insulation):独立于基本 绝缘,在基本绝缘损坏时提供防触电保护.双重绝缘(Double insulation):基本绝缘+附加绝缘.加强绝缘(Reinforced insulation):等效于双重绝 缘.27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO重要安规概念器具分类（按防触电类别）0类器具：只靠基本绝缘提供防触电保护I类器具：依靠基本绝缘+接地提供防触电保护II类器具：依靠双重绝缘或者加强绝缘提供防触 电保护II类结构：器具的部分结构属于II类III类器具：依靠安全特低电压提供防触电保护III类结构：器具的部分结构属于III类27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO重要安规概念I类器具带电件可触及部分基本绝缘 kzxzxz接地27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO重要安规概念II类器具（结构）带电件可触及部分（可触及部分与带电件之间也可为加强绝缘）27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO重要安规概念III类器具（结构）27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO重要安规概念安全特低电压SELV所谓“安全特低电压”是指导体之间及导体对地之间不 大于42 V,不带负载状况不大于50V之电压.若该电压转换自电网电压.必须通过安全隔离变压器或 其它分离绕组的转换器.分离绕组之间要满足双重绝缘或加强 绝缘的要求。常用的类似的安全隔离用元件还有：光耦，继电器等.!注意：III类器具（结构）w安全的（可触 及）27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO重要安规概念这三种结构可以由低向高兼容，即n类器具可 以有iii类结构，I类器具可以有n类结构，等 等。这时对于器具中的不同结构必须满足相应 的要求。对于按摩器产品：便携式按摩器应该为n类或者ni类结构 驻立式按摩器应该为I、n或者in类结 构27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO重要安规概念可触及部件：试验指可以碰到的部分，器具内部与试验指可触及部件之 间相导通(conductive)的部件也属于可触部件。可触及部分可导电部件(如金属)器具带电件27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO重要安规概念可导电部分27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO重要安规概念符合以下条件的可触及部件不认为有触电危险：电压足够低一安全特低电压且无论交流或直流的峰 值电压小于42.4V.保护阻抗一直流电流不超过2mA,交流峰值电流不超 过0.7mA。保护阻抗至少由两个分开的元件组成，任意一 个元件短（开）路，满足上述电流限值Q22.42）o而 且，-峰值电压介于42.4V至450V,不超过0.1 u F容量的电 容-峰值电压介于450V至15kV,放电电量不超过45uC27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO重要安规概念爬电距离 Creepage distance：带电件与带电件或者带电件与可触及部分之间沿 着绝缘材料表面的最短距离。电气间隙Clearance：带电件与带电件或者带电件与可触及部分之间沿 空气的最短距离。注：通常爬电距离和电气间隙符合要求则电 气强度一定符合要求，反之不成立。27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO重要安规概念IntertekETL SEMKO结构安全要求按摩器结构的安全要求防触电防机械损伤防过热防火27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO防触电（一）防触电基本要求：-考核防触电时，所有可拆卸部件都要拆下（42 2217）。-标准试验指与标准试验销不得触及带电部件，功能绝缘，或 仅用油漆，搪瓷，普通纸，纺织品或氧化层隔离的带电部件（8JJ）。-II类器具或II类结构标准试验指不能触及基本绝缘（8名。-40公斤以上的器具不用倾斜进行上述测试.-上述试验对有认证的灯座，保险丝座等不作要求.-对一些器具上的开口需要用无关节试验指以20N力考核其可 恢复性-美标允许试验指触及基本绝缘。27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO防触电（一）可拆卸部件：不用工具并且不符合22.11实验要求，能拆下的部件。CL22.11测试部件施加以下力10s,在最不利的方向.推力：50N拉力：50N力拉（如果试验部件的外形使得试验指甲不能轻 易滑出）30N力拉（如果部件沿拉开方向的投影小于10mm）拉的时候试验指甲用10N的力插进任何可能的缝隙，并且施加10N的力使其沿着缝隙滑动如果该部件还可能受到扭矩的作用：扭力：2Nm-主要尺寸小于50mm4Nm-其他27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO防触电（一）试验指27.03.03 ETL SEMKO Division Template量CIntertekETL SEMKO防触电（一）试验指27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO防触电（一）试验销-z0+gz an27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO防触电（一）试验销27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO防触电（一）试验指甲27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO防触电（一）一美标试验指IntertekETL SEMKO防触电（一）美标试验指IntertekETL SEMKO防触电（一）实例试验指用20 N的 力推进，试验指 能碰到基本绝缘（单护套线）27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO防触电（一）实例试验指用2 ON 的力推，试验 指能碰到基本 绝缘（电机金 属外壳或者内 部导线）27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO防触电（一）实例27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO防触电（一）实例试验指能够从进风口 进去并碰到基本绝缘（电机金属外壳）27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO防触电（二）外壳的要求-足够的强度（耐冲击,抗重压）-足够的防尘与防潮-足够的耐腐蚀能力即持久性（防锈）-可触及部件与带电部件之间必须提供双重保护：基本绝缘+接地;基本绝缘+附加绝缘27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO防触电（二）外壳的强度要求能经受3次0.5J的冲击（27）如果信号灯或它们的灯罩超出外壳 10mm,或者它们的表面积超过4cm2,也要进行冲击试验。冲击后不能有带电部件外露、绝缘 损坏或者距离减小27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO防触电(二)II类器具中的III类结构，SELV与带电件之 间的绝缘必须满足双重绝缘或者加强绝缘(2226).附加绝缘和加强绝缘要作成不易被忽略,不 能被错误装配;或除非严重损坏，不能移开(2230).橡胶用作附加绝缘时，必须防止老化或结构 上保证爬电距离，即使橡胶裂开，亦不影响距离 要求，防老化需要测试决定(2232).27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO防触电（二）对于手柄、旋钮等部分：必须可靠固定（2272）：一不会受到轴向力的，用15N的轴向力拉1分钟一可能受到轴向力的，用30N的轴向力拉1分钟正常使用过程中使用者只能碰到与带电件用双重绝缘或加 强绝缘隔开的金属部分（2236）如果轴是金属的，并且可能在绝缘故障情况下可能带电，手柄、旋钮的可触及部件需要用附加绝缘与轴隔开（2235）o27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO防触电（二）-实例用30N力否能拉出试验指能否 碰到金属件（基本绝缘）27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO防触电（三）接地必须永久可靠-应有防松措施（锯齿形垫圈最佳）.-提供接地连续性的螺钉要旋入金属.-耐腐蚀（至少58%的铜，钢必须有5um的涂层）.不同金属间的接触电位差vO.6V,否则将加速金属腐蚀 和变质.-黄绿双色线只能用于接地线且应足够粗.-接地端子和接地金属部件间应低阻抗,不大于61。.-接地线应在载流线之后拉紧.-接地不能借用.27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO防触电（三）-实例接地处应刮漆，并 有防松措施以及接 地标记27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO防触电（见爬电距离和电气间隙基本要求（工作电压130V2 50V,不防尘）内部导线用2N的力推，外壳用30N的力推不同极性之间带电体爬电距离mm3.0电气间隙mm2.5基本绝缘4.03.0绕组2.02.0加强绝缘8.08.0绕组6.06.0附加绝缘4.04.027.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO防触电(见附加绝缘与加强绝缘要做成不被积尘造成减少距离(22.32)o爬电距离与电气间隙的减半：考虑导线，连接的脱落：不应减小附加绝缘或加强绝缘要求值的50%(22.31)考虑螺丝等松动或者脱落：不应减小附加绝缘或加强绝缘要求值的50%(26.1.2)可以使用额外的固定方式：例如扎带,钩焊，短硬导体等，或使用隔板，止口来保证距离.通常不认为两种独立固定方式会同时脱落.27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO防触电（四）美标爬电距离和电气间隙基本要求爬电距离mm 电气间隙mm0-125V 1/3Hpohess 1.6 1.6more than 1/3Hp 2.4 2,4126-250V 2.4 2,427.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO防触电（五）一实例内部导线过长，用2 N的力可推如附黑黑6gv 加绝缘爬电距禺小.insul8tion=2mm27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO防触电（六）一绝缘材料加强绝缘厚度大于海米带 电 件27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO防触电（六）一绝缘材料基本绝缘 带电件空气A外 壳B附加绝缘；A+B=1mm27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO防触电（五）一FAQQ：散热口 处有吸湿性 海绵，可触 及部分与带 里件之间距 离 L8mm,D 8mmfD 8mm白勺距 离要求）。注：如果海绵直接与带电件接触（或者0.8mm以 内），美标要求海绵必须经过认证一94HF-127.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO防机械损伤机械伤害的类别：-尖角，锐边，毛刺等,特别是螺钉的螺纹.-轧压部位（例如：按摩器的按摩头）-运动部件一电机风叶（包括强度）翻倒一稳定性-意外动作的伤害（一定要安装开关且保护器一 般应为非自复位型）27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO防机械损伤稳定性：固定式和手持式器具除外，10倾斜都 不能翻倒正常工作时不可触及非功能性的运动部件与锐 边.可拆卸部件不能作为防护装置.为防止机械伤害的连锁装置,用试验指不能使其 失效.27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO防过热过热伤害：-热表面的灼伤-灼伤后的二次伤害火灾的起因：-接触不良-内部的故障-灰尘和残渣的聚集引起绝缘崩溃-碳刷火花-外部火源27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO防过热产品正常使用中，不应产生过热：外壳（包括正常使用中偶尔碰到的部分）60K手柄（包括正常使用中持续碰到的部分）50K有T Mark的元器件环温T-25K电源线（无T Mark）50K电机90K（Class E）27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO元器件的要求元器件总则：元器件必须符合相应的元器件标准的规定安全要求,一般是以通过事前认证的方式落实。欧洲I：VDE,S,N,KEMA,BSI,IMQ,ASTA,等等美洲：UL少数元器件可以随机测试电机,变压器，开关）产品中不能含有石棉（2222）产品中不能含有液态水银（2247）27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO元器件的要求常用元器件及其相应标准：开关Switch电容 Capacitor 插头 Power plug 电源线Power cordEN 61058-1IEC 60384-14IEC 83HD 21马达热保护器 Thermal motor protector EN 60730-2-2热断路器 Thermal cut-outEN 60730-2-9安全隔离变压器 Safety isolating transformerEN 61558-2-627.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO元器件的要求常用元器件及其相应标准:开关 Switch UL 20电容 Capacitor UL 810插头 Attachment Plugs and Receptables UL 498电源线 Cord Sets and Power-Supply cords UL 817马达 Motors,Impdeamce-Protected UL1004带热保护器马达 Overheating protection for Motors UL 2111塑料件 Polymeric Materials UL 746A/B/C/D变压器 Transformers,Class2 and Class3 UL 158527.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO元器件的要求一开关开关的基本要求(EN 61058)能开断感性负载(电动机为感性负载)，动作次数至少 10,000次(2413)o UL标准以马力hD来表示能否开断感性负载。开关额定电流的表示方法及其含义e.g.250V10(6)A 1E4 T85能开断的功率因素不小于0.95的阻性负载电流为10A,功率因 素不小于66的感性电流负载为6A,开关允许工作的环境温度为85度。如果没有T标志，则开关默认的环温限值为0-50度(日V 61058)oT85/55：开关的环温限值为0-85度，开关操动元件的环温限 值为0-55度。2 5T85：开关的环温限值为-25-+85度。27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO元器件的安全要求一开关FQAQ：如果开关没有标有感性负载电流（或马力hpUL）,能 否使用？A：如果开关没有表明感性负载电流，可以用来控制电机负 载，但必须满足以下条件：如果功率因素不小于0.8,电机工作电流不超过60%的开关额定阻性电流.美标：开关需要在过栽条件下50次开合，不能有机械、电气击穿,开关触点完好，3A保险丝不能断开.27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO元器件的要求一开关KAN-J4BemeMungsspannung fted voltagoBemossungsstrom fMB currMtArt und Aiuchluss vonSchall”力Type and connection of switchesAC 250 V8(8)AD/uckbiopfschaltef.Kode 1.2Pushbutton switch,Code 1.2AbschaltungDisconnectionNormale KontakttrennufigFull disconnectionSchaitzyklen 103Number of operating cyclesUmgebungsRufttonip8r 矶 urAmbiwit air tempmumT 8527.03.03 ETL SEMKO Division Template(S)CIntertekETL SEMKO元器件的要求一电容电容器的基本要求(IEC 60384-14)X电容:损坏时不会引起触电危险，通常跨接电源两端。家用电器通常用到X2电容。Sub-ClassPeak impulse voltage in serviceIEC 664 installation categoryApplicationPeak impulse voltage Up applied before endurance testXI 2.5 kV4.0kVIIIHigh pulse applicationWhen CR 1.0 gF Up=4/CR kVX2 2.5 kVIIGeneral purposeWhen CR 1.0 gF Up=25NCr kVlX3 1.2 kVGeneral purposeNone27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO元器件的要求一电容Y电容：损坏时会引起触电危险，通常跨接电源线对地端。家用器具一般用到Y1,或Y2电容。Sub-ClassType of InsulaHon bridgedRange of rated voltagesPeak Impulse voltage applied before endurance testY1Double insulaton or reinforced insulation 250 V8,0 kVY2Basic insulaion or supplementary insulation2 150 V 250 V5,0 kVY3Basic insulaton or supplementaiy insulation2 150 V 250 VNoneY4Basic insulaton or supplementaiy insulation 0,2 and s 3 3 and s 6 6 and 10 10 and s 16 16 and s 25 25 and i 32 32 and s 40 40 and 63tinsel cord11 05）0,7511.52.54610These cords may only be used if their length does not exceed 2 m between the point where the cord or cord guard enters the appliance and the entry to the plug.27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO元器件的要求一插头与电源线美标按摩器插头与电源线基本要求：必须采用极性插头及极性识别线(1647CI.10.1.1.2)电压必须与产品额定电压匹配，电流不小于产品最大正常负载电流(7647CL70,7.4)器具电源线长度不小于1.83 m,长度为从插头的 面到电源线进入器具的地方(1647CL10J.1.6)27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO元器件的要求一插头与电源线美标按摩器插头与电源线基本要求:按摩器类别电源线规格手持式，重量不大于454gT P,T PT手持式，豕用，重量大于454gSP-1,SPE-1,orSPT-1手持式，商用，重量大于454gSP-2,SPE-2,or SPT-2椅子，桌子，和类似产品SJ,SJE,or SJT商用，脚凳或垫类SV,SVE,SVO,SVOO,SVT,SVT O,or SVT OO除以上所提之外家用类SP-2,SPE-2,or SPT-2除以上所提之外商用类SJ,SJE,or SJT27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO元器件的要求一插头与电源线美标按摩器插头外型:带接地 插头COMXJCTOR W1H RSIXA1KM HAg A GRUX 2.0 2.0_换向器与轴 4.0 3.0电机金属外壳视为基本绝缘，当可触及时，要求外壳接地美标对电机绝缘材料有RTI的要求：在A级电机中的绝缘材料其RTI至少105,引线至少90。对于 更高绝缘等级的电机，其中的绝缘材料必须满足UL1446的 相关要求。27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO元器件的要求一电机27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO元器件的要求一电机27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO元器件的要求一电机爬电距离、电气间隙大 于2mm27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO元器件的要求一内部布线 内部导线需承受2000V,15min的耐压试验。凡电线穿过金属孔洞处需提供护套或作成圆滑的 表面（半径为1.5mm以上）。内部导线防止触及锐边，或卷入移动部件。使用中相对移动的内部导线，作弯折试验：10000次。注:迷而导线外皮为基本绝缘,需要考虑对外附加绝 缘的距离要求27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO元器件的要求一塑料件欧标不需要提供塑料件的证书，但需要通过随机 测试：1、球压：75汜 或者1259c（或者4（PC+正常 温升，或者25汜+非正常温升）2、550 QC 650 QC 或者850 9c灼热丝3、耐漏电起痕（175丫或者250丫），一般串激电 机由于碳刷的磨损会造成恶劣污染27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO元器件的要求一塑料件（美标）聚合材料分为以下几种：热塑性材料、热固性材 料、弹性材料热塑性材料：通过反复加热，可以很容易被软化 及再软化。热固性材料：在加热时可通过化学反应固化，一 旦固化，不能重新加热再软化。弹性材料：室温下能够拉伸，在小应力下至少可拉伸至原来长度的2倍，除去应力则恢复到原来的 长度。27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO元器件的要求一塑料件(美标)美标对塑料件有严格的要求，一般美标塑料件有 以下两种用途1、塑料件作为电气绝缘材料使用：漏电起 痕指数(CTI),绝缘电阻，高电流拉弧点燃试验(HAI),热丝点燃试验(HWI),灼热丝点燃试验(GWI)2、塑料件作为外壳使用：易燃性，燃烧速 度，火焰蔓延速度，冲击，负载，变形，老化27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO元器件的要求一塑料件（美标）RT I：Relative T hermal I ndex材料暴露在不同环境中时，其性能随时间的延续而劣变.而 性能劣化的主要原因往往是材料暴露在热环境中。RT I表示材 料在一个适当的周期内保持持性（物理性能、电气性能等）不 变的最高温度。或塑料件使用温度不超过以下温度：1）家用便携式，有人照看,间歇工作器具 802）其它便携器具65 3）其它器具50 27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO元器件的要求一塑料件（美标）HWI：Hot-Wire Ignition电阻丝引燃试验：电气设备在正常操作或非正常操作的某些条件下，电线、其他导体、电阻器或其他部件会异常发热。当这些过热部件与绝缘材料紧 密接触时，绝缘材料可能出现燃烧。对于一给定材料，HWI以平均引燃时间表示。平均引燃时间范围（s）PLC分级120I T060I T 120130I T 60215I T 3037I T 1540I T 7527.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO元器件的要求一塑料件（美标）HAI:High-Current Arc Ignition高电流拉弧引燃试验：电气设备在某些正常或非正常操作 时，绝缘材料可能临近于飞弧处，如果电弧大且持续时间长，绝缘材料将会燃烧。HAI以平均引燃电弧次数表示引燃的平均起弧次数（NA）PLC分类120 WNA 060 NA 120 130 NA 60 215 NA 30 30 NA V-1 V-2)20mm火焰垂直燃烧试验VTM：Thin Material Vertical Burning Test(VTM-0 VTM-1 VTM-2)20mm火焰，垂直燃烧试验，对于有些材料过薄，易变形、收缩等,使用VTM5VA、5VB：500W(127mm)Vertical Burning Test127mm火焰垂直燃烧试验27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO元器件的要求一塑料件(美标)对于按摩器：塑料件作为外壳时：手持式器具一94HB,HWI(PLC)4固定式器具一5VA,HWI(PLC)3其它器具94V-2,HWI(PLC)3A（250W）T 5%+10%=3A（和二250W）+20%27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO安全测试要求温升试验电压：L06倍额定电压（欧标）温度测量：欧标电机使用电阻法，其余用热电偶法.试验周期：手持式按摩器，工作20nlinute.（美标:商用类,5minutes onand 5minutes off直至达到热平衡）其他按摩器工作直到达到热平衡（美标:连续三个间隔的读数 没有明显变化一读数间隔为已经进行的试验时间的10%,但至少为5分钟）测量位置：温升最高的地方判断标准:温升不超过要求,保护装置不动作,填封料不流出.27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO安全测试要求温升一电阻法 二 八（k+=）-（2-tj绕组的温升只产试脸开始时的绕组阻值r2 试脸结束时的绕组阻值k 铜一 2345;铝一 225。试验开始时的室温t2 试验结束时的室温27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO安全测试要求温升一电阻法测试结束时，应该在尽可能短的时间内开始测量 电机的绕组阻值，并且应该以一定的间隔（如5 秒）测量至少4个点。然后根据测量的数据作出 电阻阻值与时间的关系曲线，即可得出在t=0时（即断开电源瞬间）的电阻值。电机的定子与转子的温升都需要测量。27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO安全测试要求温升一热电偶1、当热电偶测量带电件的温升时，需要将热 电偶与带电件用绝缘隔开。如果不隔开，会影 响测试仪器与测试结果。2、热电偶采用K型。热电偶有B型、K型、J型 等。K型热电偶可测量温度范围0 1200度。3、热电偶必须完好。热电偶的两极不能缠绕 在一起，必须焊在一起，保证感温点能够反映 实际测量情况。27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO安全测试要求温升一电阻法与热电偶法的区别1、电阻法测量的是电机绕组内部的平均温升，而热电偶法只能测量绕组表面的温升。2、一般电阻法测量的结果比热电偶法测量的结 果高10K左右。电阻法比热电偶法在测量绕组温升时更精确。27.03.03 ETL SEMKO Division TemplateIntertekETL SEMKO安全测试要求温升一布点热偶感温点要布在最高温升部位.如内部导线与电机金属外壳接触，以电机金属外壳的温升 表示内部导线的温升。(2)PC B板上,与散热片接触的地方温升可能最高。环境温度的测量：当使用热电偶测量环境温度时
