600MW级火电机组设备点检标准——电气一次

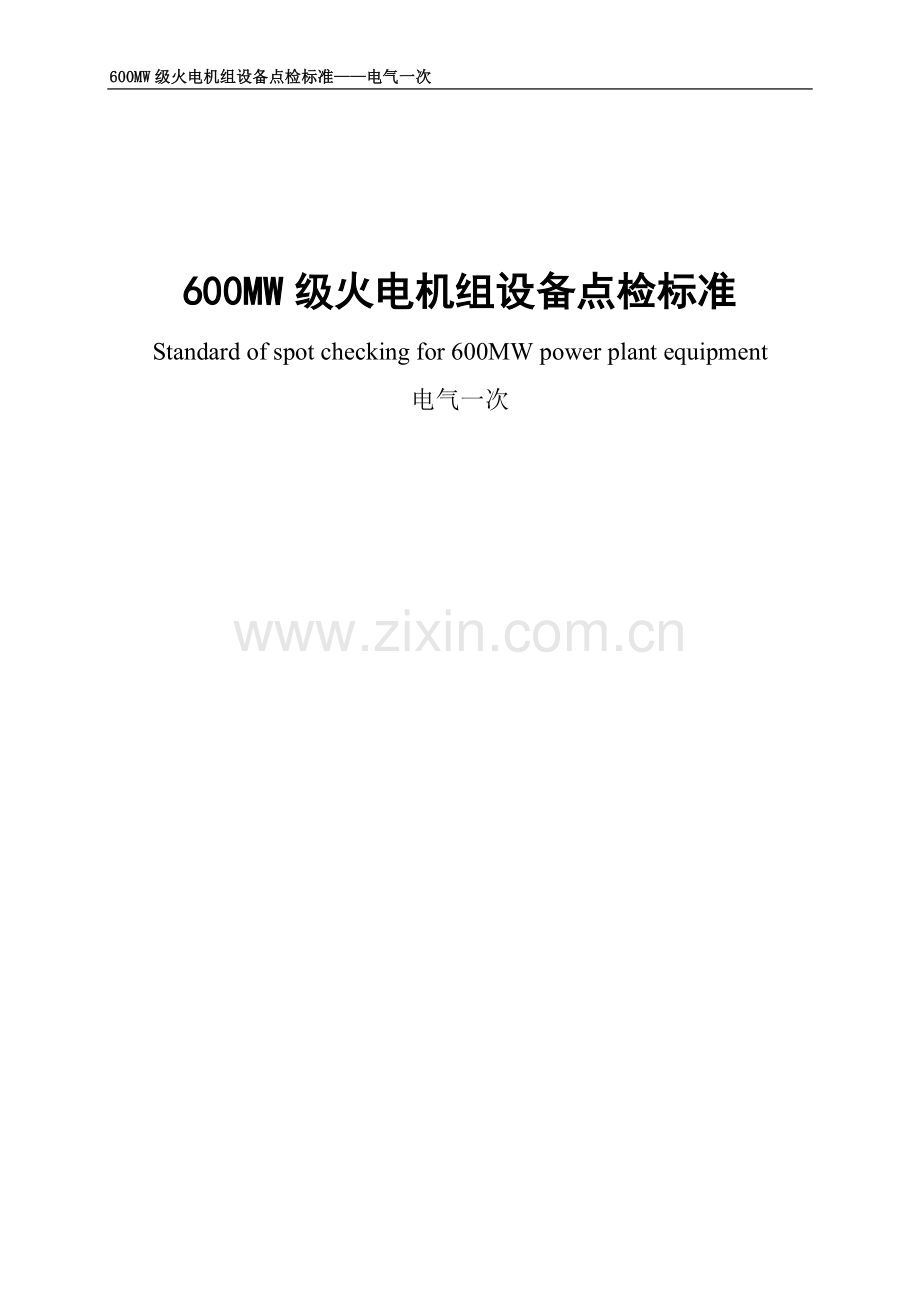

600MW级火电机组设备点检标准
Standard of spot checking for 600MW power plant equipment
电气一次

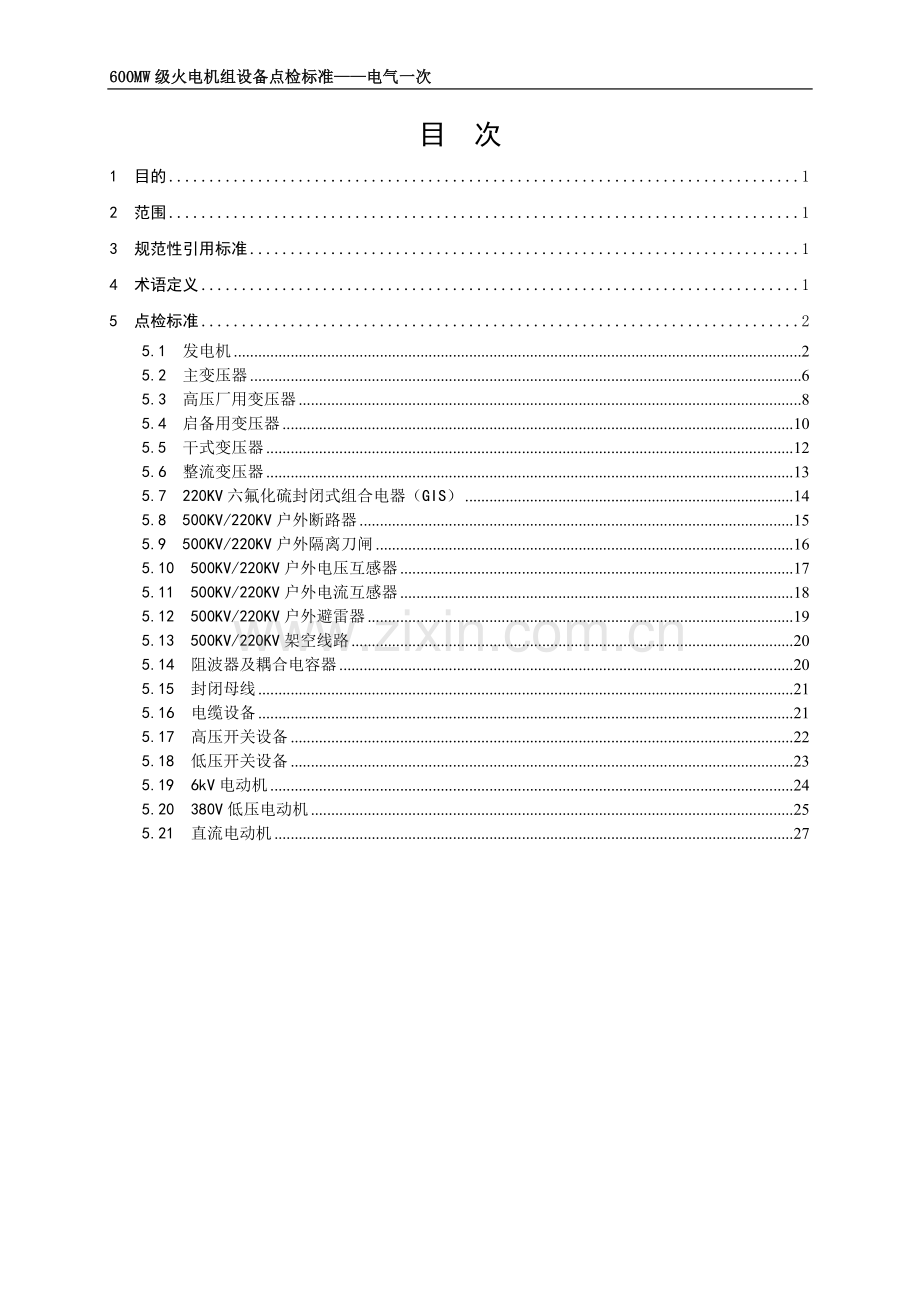

目 次
1 目的 1
2 范围 1
3 规范性引用标准 1
4 术语定义 1
5 点检标准 2
5.1 发电机 2
5.2 主变压器 6
5.3 高压厂用变压器 8
5.4 启备用变压器 10
5.5 干式变压器 12
5.6 整流变压器 13
5.7 220KV六氟化硫封闭式组合电器（GIS） 14
5.8 500KV/220KV户外断路器 15
5.9 500KV/220KV户外隔离刀闸 16
5.10 500KV/220KV户外电压互感器 17
5.11 500KV/220KV户外电流互感器 18
5.12 500KV/220KV户外避雷器 19
5.13 500KV/220KV架空线路 20
5.14 阻波器及耦合电容器 20
5.15 封闭母线 21
5.16 电缆设备 21
5.17 高压开关设备 22
5.18 低压开关设备 23
5.19 6kV电动机 24
5.20 380V低压电动机 25
5.21 直流电动机 27

1 目的
本标准参照了国家、行业管理标准、规范、和制造厂技术要求，通过国内具有典型经验的600MW级机组火电厂通过对标，形成具有代表性的一套600MW级火电机组设备点检标准，应用现代管理理念和管理技术，采用有效的监测手段和分析诊断技术，以达到科学、有效、运用先进技术进行检修与需求决策，合理安排检修项目、检修间隔和检修工期，进一步降低检修成本，提高设备利用率，保证设备的安全、可靠和长周期稳定运行。
2 范围
本标准适用于我国600MW级火电机组电厂开展点检定修设备管理模式的管理,各发电企业依据本标准制定符合点检定修制要求的管理标准、技术标准和具体的实施计划。
3 规范性引用标准
电力工业技术监督标准汇编（绝缘监督）上册
电力工业技术监督标准汇编（绝缘监督）中册
电力工业技术监督标准汇编（绝缘监督）下册
DL/T596——1996 电力设备预防性试验规程
汽轮发电机运行规程 （国电发〔1999〕579号）
GB/T8905－1996 六氟化硫电气设备中气体管理和检修导则
GB1094.1～1094.5—85 电力变压器
GB6451.1～6451.5—86 油浸电力变压器技术参数和要求
GB7251—87 变压器油中溶解气体分析和判断导则
GBJ148—90 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范
GB7665—87 变压器油
DL/T572—95 电力变压器运行规程
DL/T573-1995 电力变压器检修导则
4 术语定义
无。
5 点检标准
5.1 发电机
5.1.1 设备概况
600MW发电机是由上海汽轮发电机有限公司引进美国西屋公司先进技术生产的QFSN-600-2型水氢氢冷却静态励磁发电机。发电机定子绕组采用三相双层短距分布绕组，定子线棒采用多胶环氧粉云母带连续烘压成型，定子线圈通过定子冷却水回路进行水内冷。发电机定、转子沿轴向分11个风区，为带有气隙隔环的“五进六出”式径向耦合型多路通风系统。发电机转子绕组的直线部分为气隙取气斜流通风，端部为轴向两路通风的氢内冷方式。定转子各有多路并联风区，冷热风区相间，定转子相互对应，靠近定子端部槽口处在线圈端部的可调节绑环上设置气隙挡风环，并在气隙中设置冷热风区隔环以加强对转子的通风冷却。QFSN-600-2型发电机端部采用美国西屋公司成熟的刚-柔绑扎固定结构，整个绕组的端部与锥形支撑环形成牢固的整体，这种端部结构在径、切向的刚度很大，而在轴向具有良好的弹性。当温度变化金属膨胀不同时，绕组端部可以沿轴向自由伸缩，有效地减缓绕组绝缘中产生的强大机械应力。发电机采用双环、双流 环式油密封系统，氢侧与空侧的油系统相互独立。QFSN-600-2型发电机组采用三相桥式全控自动静态励磁方式，结构简单、运行可靠、维护方便。

600MW机组发电机示意图
点检点：
1.发电机定子
2.发电机转子
3.集电环
4.氢气干燥器
5.氢气冷却器
6.检测系统
5.1.2 点检项目、周期、标准与要求、点检方法
序号
点检项目
点检周期
点检标准与要求
点检方法与说明
1
发电机定子

1.1
定子铁芯温度
1天
＜120℃
发电机温度巡检仪（达到规定值分析原因）
1.2
定子线棒层间温度
1天
＜90℃
发电机温度巡测议
（达到规定值分析原因）
1.3
定子线棒层间温度最高与最低差
1天
＜10k
发电机温度巡测议
（期望值≤5K，＞5K应引起注意，达到规定值分析原因）
1.4
定子线棒出水温度
1天
＜85℃
发电机温度巡测议
（≥90℃发电机应跳闸，达到规定值分析原因）
1.5
定子线棒同层出水温度最高与最低差
1天
＜8k
发电机温度巡测议
（期望值≤5K，＞5K应引起注意，达到规定值分析原因）
1.6
定子本体声音
1天
无异音
耳听
1.7
定子本体温度
1天
无异常局部过热
手摸、仪器
1.8
定子本体表面
1天
无漏油、脏污
目视
1.9
定子表面振动
1天
振动无异常
手摸、仪器
2
转子

2.1
接地电刷
1天
稳固、接触良好，无过热、损伤和跳动
目视
2.2
转子平均温度
1月
＜115℃
电阻法计算
2.3
发电机励端轴承绝缘
1月
＞0.5MΩ
1000V摇表测量
（绝缘电阻小于0.5MΩ须查明原因安排停机检查处理）
3
集电环

3.1
滑环
1天
表面无变色、过热，温度≤120℃
目视、测温仪
3.2
励磁碳刷
1天
无过热、火花低于1.25级，无跳动、摇动、卡涩，刷辫无发热变色、碳刷长度不小于全长2/3且各部完好
目视
4
定子冷却水

4.1
定子线圈总水管进水温度
1天
45～50℃（高于冷氢温度）
仪器
4.2
定子线圈总水管出水温度
1天
≤85℃（期望值≤80℃）
仪器
4.3
定子线圈总水管出水对进水的温升
1天
＜31K（期望值约20K）
计算（＞20K应引起注意）
4.4
定子线圈内冷水流量
1天
90～105t/h
仪器
4.5
定子线圈内冷水压力
1天
均高于其冷却器水压
仪器
4.6
定子线圈内冷水进出水压差
1天
与投产时同工况相比无明显变化,期望值0.15～0.20MPa
仪器（压力表压力、压差有明显变化应分析原因）
4.7
内冷水电导率
1天
＜1.5μs/cm
仪器（高于标准应通知化学处理）
4.8
内冷水酸度值
1天
PH值符合厂内规定，一般8.0左右
化验或在线仪表
4.9
定子内冷水箱氮气压力
1天
0.014MPa
仪表
4.10
定子内冷水箱漏氢量、含氢量
2天
1 漏氢量＜0.57m3/D
2 水箱内含氢量＜3%
化验或在线仪表（每周对数据统计分析）
5
氢气

5.1
氢气湿度
1天
运行氢压下
1 －25℃≤露点≤－5℃
2 ＜4g/m3
氢气湿度仪（不符合要求时投入氢气干燥器或补氢）
5.2
氢气纯度
1天
氢气纯度≥96%
仪表（超出标准应排污、补氢）
5.3
冷氢温度
1天
40～48℃（期望值46℃）
发电机温度巡测仪
（冷氢温差＜2K）
5.4
热氢温度
1天
45～80℃
发电机温度巡测仪
5.5
氢气压力
1天
0.30～0.54MPa
发电机温度巡测仪（氢压要高于内冷水水压、氢冷却器水压）
6
氢气冷却器

6.1
氢气冷却器冷却水温度
1天
≤36℃
温度表
6.2
氢气冷却器冷却水压力
1天
低于氢压
压力表
7
氢气干燥器
1天
电机无过热、无异音、阀门无损伤、指示正常
目视、耳听、手摸
8
监测装置

8.1
绝缘过热监测装置
1天
工况正常,指示100%
操作、目视
8.2
无线电射频监测装置
1天
指示正常
仪表
8.3
漏水监测器
1天
排放1次，并记录
目视（有积水、积油应排放并查明原因）

5.2 主变压器
5.2.1 设备概况
主变压器是发电厂主要设备之一。在单机容量为600MW的发电厂，都采用发电机—变压器单元接线，其中主变压器的容量约为700MVA左右。有采用三相变压器的，也有采用由三台单相变压器接成三相组的，一般为油浸式变压器，冷却方式采用强迫油循环风冷，设备结构主要由铁芯、绕组、变压器油、油箱、冷却装置、绝缘套管等部件组成。

主变压器示意图
点检点：
1.变压器本体
2.呼吸器
3.高压及中性点套管
4.压力释放阀
5.冷却器
6.油枕
7.接地装置
5.2.2 点检项目、周期、标准与要求、点检方法
序号
点检项目
点检周期
点检标准与要求
点检方法与说明
1
变压器本体外观
1天
变压器声音正常、各部位（套管、阀门、冷却器装置、油管路）无渗油、漏油
目视、仪器
2
变压器温度
1天
箱体温度正常，应不大于120℃，绕组温度不得高于105℃，且与负荷值相符,最高顶层油温不得高于90℃
仪器
3
呼吸器
1天
吸湿器完好，干燥剂变质部分应低于1/3，干燥剂上部变质时应检查呼吸器；油位正常，油盒清洁，呼吸器呼吸通畅
目视
4
套管
1天
高压及中性点套管油位正常，套管外部无破损、裂纹、无油污
目视、仪器
5
压力释放阀
1天
变压器油无溢出
目视
6
油枕
1天
油位正常，油位与温度相符合
目视（注意假油位情况）
7
瓦斯继电器
1天
集气盒内充满油无气体
目视
8
冷却器
1天
冷却器散热片表面清洁、手感温度相近、无渗漏，风扇、电机、油泵运转正常、无异常
目视、仪器
9
油流继电器
1天
油流指示正常，指针无抖动
目视
10
接地装置
1周
中性点接地可靠，中性点接地装置避雷器放电计数器读数正常，接地线无断裂、无锈蚀

目视、仪器
11
控制箱、端子箱
1周
各控制箱和二次端子箱应关严，无受潮、接触器无跳跃现象，引线接头温度正常、信号显示与实际相符，密封条无破损、电缆孔洞密封严密
目视、仪器

5.3 高压厂用变压器
5.3.1 设备概况
高压厂用变压器是为厂用负荷提供电源的重要设备之一，一般采用户外油浸式三相分裂绕组变压器，冷却方式一般为自然风冷。主要由铁芯、绕组、变压器油、油箱、冷却装置、绝缘套管等组成。

高压厂用变压器示意图
点检点：
1.变压器本体
2.温度表
3.呼吸器
4.压力释放阀
5.瓦斯继电器
6.油枕
7.冷却器
8.接地装置
5.3.2 点检项目、周期、标准与要求、点检方法
序号
点检项目
点检周期
点检标准与要求
点检方法与说明
1
变压器本体
1天
变压器声音正常、各部位（阀门、冷却器装置、油管路）无渗油、漏油，箱体温度正常
目视、手摸、仪器
2
变压器绕组温度、油温
1天
绕组温度不得高于105℃，且与负荷值相符，最高顶层油温不得高于85℃
目视
3
呼吸器
1天
吸湿器完好，干燥剂变质部分应低于1/3，油位正常，油盒清洁，呼吸器呼吸通畅
目视
4
压力释放阀
1天
无油溢出
目视
5
瓦斯继电器
1天
集气盒内充满油无气体
目视
6
油枕
1天
油位指示与油温相符，油位正常
目视
7
冷却器
1天
冷却器散热片表面清洁、手感温度应相近、无渗漏，风扇及其电机运转正常、无异音
目视
8
接地装置
1周
接地线无断裂、锈蚀，接地电阻片无过热痕迹
目视
9
控制箱、端子箱
1周
各控制箱和二次端子箱应关严，无受潮、接触器无跳跃现象、引线触头温度正常、信号与实际相符，密封条无破损、电缆孔洞密封严密
目视、仪器

5.4 启备用变压器
5.4.1 设备概况
启动兼备用变压器是机组启机或非正常方式时从系统为电厂提供电源的重要设备，主要由铁芯、绕组、变压器油、油箱、冷却装置、绝缘套管等组成。

启备用变压器示意图
点检点：
1.变压器本体
2.温度表
3.呼吸器
4.油枕
5.压力释放阀
6.瓦斯继电器
7.套管
8.冷却器
9.有载分接开关
10.接地装置
5.4.2 点检项目、周期、标准与要求、点检方法
序号
点检项目
点检周期
点检标准与要求
点检方法与说明
1
启备变压器本体
1天
变压器声音正常、各部位（套管、阀门、冷却器装置、油管路）无渗油、漏油，整体温度正常
手摸、目视
2
变压器绕组温度、油温
1天
绕组温度不得高于105℃，最高顶层油温不得高于85℃
目视
3
呼吸器
1天
吸湿器完好，干燥剂变质部分应低于1/3，油位正常，呼吸器呼吸通畅
目视
4
油枕
1天
油位指示与油温相符
目视
5
压力释放阀
1天
无油溢出
目视
6
瓦斯继电器
1天
集气盒内充满油无气体
目视
7
套管
1天
套管油位正常，套管外部无裂纹、无油污、无放电痕迹、无渗油及其它异常现象
目视、仪器
8
冷却器
1天
冷却器散热片表面清洁、手感温度应相近、无渗漏，风扇及其电机运转正常
目视、手摸
9
有载分接开关
1天
有载分接开关的分接位置正确，箱体无损坏
目视
10
接地装置
1天
接地线无断裂、无锈蚀，接地电阻片无过热痕迹
目视

5.5 干式变压器
5.5.1 设备概况
干式变压器是铁芯和线圈不浸在绝缘液体中的变压器，它具有低损耗、低噪音、抗湿性、抗短路、抗耐热冲击、附带过温保护、维护量小等诸多优点，广泛用于低压厂用系统。

干式变压器示意图
点检点：
1.变压器外壳
2.变压器本体
5.5.2 点检项目、周期、标准与要求、点检方法
序号
点检项目
点检周期
点检标准与要求
点检方法与说明
1
变压器外壳

1.1
清洁度
2天
空气流通、滤网孔无堵塞
目视
2
变压器本体

2.1
声音
2天
无异常声音
耳听
2.2
温度
2天
温度小于130℃
目视
2.3
辅流风机
2天
运行正常
目视、耳听
注：重要的辅助设备如励磁变压器等应将点检周期缩短为1天。
5.6 整流变压器
5.6.1 设备概况
整流变压器是向电除尘器内部施加直流高电压和电流的设备，包括铁芯、绕组、整流装置、阻尼电阻、高压绝缘子等。

电除尘整流变示意图
点检点：
1.变压器本体
2.油枕
3.呼吸器
4.接地装置
5.6.2 点检项目、周期、标准与要求、点检方法
序号
点检项目
点检周期
点检标准与要求
点检方法与说明
1
变压器本体

1.1
油温
2天
上层油温小于75℃，就地与远方读数接近
目视
1.2
漏油
2天
法兰、阀门、冷却器、油管路无渗油
目视
1.3
运行声音
2天
无异音
耳听
2
油枕油位
2天
油位在正常范围
目视
3
变压器呼吸器

3.1
硅胶
2天
吸湿器完好，干燥剂变质部分应低于1/3
目视
3.2
油位
2天
油位正常
目视
4
接地装置接地线
2天
接地良好，无断裂、锈蚀
目视

5.7 220KV六氟化硫封闭式组合电器（GIS）
5.7.1 设备概况
六氟化硫封闭式组合电器，国际上称为“气体绝缘开关设备”（Gas lnsulated Switchgear）简称GIS，是一种紧凑和高性能的落地罐型断路器，包括断路器、隔离开关、接地开关、电压互感器、电流互感器、避雷器、母线、电缆终端、进出线套管等，经优化设计有机地组合成一个整体，具有小型化、可靠性高、安全性好、噪音小，抗无线电干扰能力强、维护方便，检修周期长等优点。（图略）
5.7.2 点检项目、周期、标准与要求、点检方法
序号
点检项目
点检周期
点检标准与要求
点检方法与说明
1
罐体
2天
罐体无异音、无异常气味，温度无异常，壳体支架无生锈、破损
目视
2
断路器

2.1
分合闸指示
2天
分合闸指示与断路器实际位置一致
目视
2.2
气室压力
2天
≥0.6MPa
目视
2.3
油泵压力
2天
≥24MP
目视
2.4
计数器
2天
计数器读数正确
目视
3
隔离开关及接地刀闸
2天
分合闸指示正确
目视
4
母线
2天
气室压力≥0.4MP
目视
5
套管
2天
套管无裂纹、破损、过热及放电痕迹
目视
6
进线
2天
气室压力≥0.4MP
目视、仪器
7
气室阀门
2天
阀门位置正确
目视
8
室内照明及通风设备
1周
照明充足、通风良好
目视

5.8 500KV/220KV户外断路器
5.8.1 设备概况
断路器是接通和断开正常或故障电路的开关电器设备，采用具有优良灭弧性能和高绝缘强度的六氟化硫气体作为灭弧和绝缘介质，利用单压式设计原理，采取变开距同步吹弧方式，具有结构简单、开断电流大、绝缘水平高、耐震性能好、安全可靠、检修周期长、安装维护方便等特点。

500KV户外断路器示意图（220KV户外断路器图略）
点检点：
1.开关本体
2.液压操作机构
3.储压筒及其承压管道
5.8.2 点检项目、周期、标准与要求、点检方法
序号
点检项目
点检周期
点检标准与要求
点检方法与说明
1
开关本体

1.1
接线端子
2天
接线紧固，无松动，接引处无过热现象
目视、仪器
1.2
本体渗漏
2天
本体无渗油
目视
1.3
各部位螺栓
2天
螺栓紧固、无松动
目视
1.4
SF6气体压力
2天
SF6气体压力正常范围之内，具体按厂家规定
目视
1.5
接地线
2天
接地良好
目视
1.6
支持瓷套
2天
清洁无裂纹、破损及放电痕迹
目视
2
液压操作机构
2天
压力正常、油箱油位正常、无渗漏，油泵无频繁启动现象、电机及油泵工作正常、无异音，机构箱密封良好，加热元件投退正常
目视、耳听
3
储压筒及其承压部件
2天
无渗漏
目视

5.9 500KV/220KV户外隔离刀闸
5.9.1 设备概况
隔离开关主要用来将高压配电装置中需要停电的部分与带电部分可靠地隔离，以保证检修工作的安全，隔离开关的触头全部敞露在空气中，具有明显的断开点，隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，但可通过与断路器的配合，完成运行的相关倒闸工作。

户外隔离刀闸示意图
点检点：
1.高压引线
2.刀闸支持瓷瓶
3.动静触头
4.操作机构
5.9.2 点检项目、周期、标准与要求、点检方法
序号
点检项目
点检周期
点检标准与要求
点检方法与说明
1
高压引线
2天
接线紧固，无松动，无过热
目视、仪器
2
刀闸支持瓷瓶
2天
清洁无裂纹、无破损及放电痕迹，无歪斜
目视
3
动静触头
2天
合闸到位、接触良好，触头无过热
目视、仪器
4
操作机构
2天
接触器等元件完好，控制电缆绝缘无破损，电缆封堵完好
目视

5.10 500KV/220KV户外电压互感器
5.10.1 设备概况
互感器是电力系统中一次系统和二次系统间的联络元件，主要作用是将一次回路的高电压、大电流按比例变成二次回路的标准低电压和小电流，供测量仪表、继电保护和自动装置使用。

220KV电压互感器示意图（500KV CVT图略）
点检点：
1.本体
2.分压电容器及电磁单元
3.瓷瓶
4.接地
5.引线
5.10.2 点检项目、周期、标准与要求、点检方法
序号
点检项目
点检周期
点检标准与要求
点检方法与说明
1
本体
2天
无异常声音及异常振动、无歪斜
耳听、目视
2
分压电容器及电磁单元
2天
无渗油
目视
3
瓷瓶
2天
瓷瓶清洁、无裂纹、无破损
目视
4
接地情况
2天
接地良好
目视
5
引线
2天
接线良好、无过热
目视、仪器
6
端子箱
2天
密封良好
目视

5.11 500KV/220KV户外电流互感器
5.11 1 设备概况
互感器是电力系统中一次系统和二次系统间的联络元件，主要作用是将一次回路的高电压、大电流按比例变成二次回路的标准低电压和小电流，供测量仪表、继电保护和自动装置使用。电流互感器副边绕组在运行中绝对不允许开路。（图略）
5.11.2 点检项目、周期、标准与要求、点检方法
序号
点检项目
点检周期
点检标准与要求
点检方法与说明
1
本体
2天
无异常声音及异常振动、无歪斜、油位正常
耳听、目视
2
瓷瓶
2天
瓷瓶清洁、无裂纹、无破损
目视
3
引线
2天
引线连接良好，无断裂、无过热
目视、仪器
4
端子箱
2天
密封良好
目视

5.12 500KV/220KV户外避雷器
5.12.1 设备概况
避雷器的主要作用是限制过电压以保护电气设备。避雷器的类型主要有保护间隙，阀型避雷器和氧化锌避雷器。保护间隙主要用于限制大气过电压，一般用于配电系统、线路和变电所进线段保护。阀型避雷器与氧化锌避雷器用于变电所和发电厂的保护，在220kV及以下系统主要用于限制大气过电压，在超高压系统中还将用于限制内过电压或作内过电压的后备保护。

避雷器示意图
点检点：
1.避雷器本体
2.放电记录器
3.均压环
4.引线
5.泄漏电流计

5.12.2 点检项目、周期、标准与要求、点检方法
序号
点检项目
点检周期
点检标准与要求
点检方法与说明
1
本体
2天
瓷瓶清洁，无裂纹、破损及放电现象，无歪斜，接地良好
目视
2
避雷器记录器
2天
表计无损坏，动作情况正常
目视
（做好记录，雷雨后仔细检查动作情况）
3
均压环
2天
均压环无松动、锈蚀、歪斜现象
目视
4
引线
2天
引线连接良好、无断股、无过热
目视
5
泄漏电流
2天
在线监测仪指示的泄漏电流值正常，表计无损坏，显示正常
目视

5.13 500KV/220KV架空线路
5.13.1 设备概况
架空线路是用绝缘和塔杆将导线架设于地面上的电力线路，用于电力电流的传输。（图略）
5.13.2 点检项目、周期、标准与要求、点检方法
序号
点检项目
点检周期
点检标准与要求
点检方法与说明
1
导线
2天
引线连接良好，无断股、无过热
目视、仪器
2
绝缘子
2天
清洁无裂纹、无破损，放电声响正常
目视
3
线夹
2天
与导线连接牢固、无发热
目视
4
架构
2天
无腐蚀，无松动，无变形
目视
注：特殊恶劣天气时专项检查。
5.14 阻波器及耦合电容器
5.14.1 设备概况
高频阻波器是电力线信号保障设备。具有阻断电力线网络中各种外来杂波噪音干扰的功能。它是由电感和电容组成的并联谐振回路，调谐在所选用的载波频率，因而对高频载波电流呈现的阻抗很大，防止了高频信号的外流，防止其在电力系统各种条件下发生过度损耗，对工频电流呈现的阻抗很小，不影响工频电力的传输。阻波器由主线圈，调谐元件和避雷器组成。（图略）

5.14.2 点检项目、周期、标准与要求、点检方法
序号
点检项目
点检周期
点检标准与要求
点检方法与说明
1
瓷瓶
2天
清洁无裂纹、破损、歪斜
目视
2
引线
2天
连接牢固，无发热、无断股
目视、仪器
3
阻波器
2天
连接良好，无发热、无杂物
目视、仪器

5.15 封闭母线
5.15.1 设备概况
封闭母线是发电机组不可缺少的配套设备，主要用于发电机组和主变压器、厂用变压器之间的电气联接，用于传输大电流。（图略）
5.15.2 点检项目、周期、标准与要求、点检方法
序号
点检项目
点检周期
点检标准与要求
点检方法与说明
1
封闭母线外壳外观
2天
外观各处清洁良好，无杂物、无变形
目视
2
封闭母线外壳温度
2天
温度正常，无过热
仪器、目视
3
端部接地线
2天
接触良好
目视
4
微正压装置
2天
干燥器完好，吸湿剂正常，浅黄色部分不应超过1/2，滤气器内不应有过多积水，运行正常，连接管路无漏气
目视

5.16 电缆设备
5.16.1 设备概况
电力电缆一般都由电缆线芯、绝缘层和保护层组成，分高压电缆和低压电缆两种，在电厂中广泛应用。（图略）
5.16.2 点检项目、周期、标准与要求、点检方法
序号
点检项目
点检周期
点检标准与要求
点检方法与说明
1
电缆本体
2周
电缆温度正常、无过热，电缆接头绝缘无破损,无发热现象
目视、仪器
2
电缆沟
2周
电缆沟无积水、无杂物，电缆封堵严密合格，消防、通风及照明设施齐全完好
目视
3
电缆夹层
2周
电缆排列整齐、无杂物、无积灰，消防设施齐全完好
目视
4
电缆桥架
2周
电缆桥架无变形、积灰
目视

5.17 高压开关设备
5.17.1 设备概况
6KV高压开关设备是发电厂厂用系统的重要设备之一，用于接通和断开厂用负荷正常或故障电流，具有结构简单，开断能力强，使用寿命长，运行可靠，维修简便等特点。

6KV开关柜示意图
点检点：
1.开关柜本体
2.面板指示
3.开关柜电缆室
5.17.2 点检项目、周期、标准与要求、点检方法
序号
点检项目
点检周期
点检标准与要求
点检方法与说明
1
开关柜本体
2天
表面清洁、无异常声音及振动
目视、耳听
2
面板指示
2天
位置指示器显示与断路器和接地开关的实际位置一致，出线电缆带电显示正确，断路器分合闸指示与断路器实际位置一致
目视
3
柜内电缆室
2天
电缆绝缘无破损、无放电现象，电缆封堵严密，电缆室内无凝露现象
目视

5.18 低压开关设备
5.18.1 设备概况
低压抽出式开关柜由动力配电中心（PC）柜和电动机控制中心（MCC）二部分组成，适用于发电厂、变电站、工矿企业等电力用户配电系统中，作为动力配电，电动机控制及照明等配电设备的电能转换分配控制之用。具有分断能力高，动热稳定性能好，结构先进、合理，系列性、通用性强，防护等级高，安全可靠，维护方便等优点。

380V开关柜示意图
点检点：
1.开关本体
2.面板指示
3.柜内电缆室
5.18.2 点检项目、周期、标准与要求、点检方法
序号
点检项目
点检周期
点检标准与要求
点检方法与说明
1
开关本体
2天
表面清洁、操作手柄完好，无异常声音及振动
目视、耳听
2
面板指示
2天
位置指示器显示与断路器的状态相符，带电显示正确
目视
3
柜内电缆室
1周
电缆接头无过热、松动，进线处封堵严密,接地线无松动
目视、仪器

5.19 6kV电动机
5.19.1 设备概况
电动机的作用主要是用来拖动厂用机械设备，6KV电动机设备主要为异步电动机，优点是结构简单，运行可靠，操作维护方便，价格便宜。其中使用得最多的是鼠笼式异步电动机。

6KV电机示意图
点检点：
1.电动机轴承
2.电动机定子
3.冷却器
4.其他
5.19.2 点检项目、周期、标准与要求、点检方法
序号
点检项目
点检周期
点检标准与要求
点检方法与说明
1
电动机轴承

1.1
温度
1天
滚动轴承外油盖温度＜80℃，滑动轴承测温原件温度＜80℃
目视、仪器
1.2
声音
1天
无异音
耳听、听针
1.3
渗漏
1天
无漏油
目视
2
电动机定子

2.1
声音
1天
无异音
耳听
2.2
振动
1天
3000转/分不大于0.05mm
1500转/分不大于0.085mm
1000转/分不大于0.10mm
750转/分不大于0.12mm
测振仪
2.3
本体表面
1天
漆皮无脱落、无脏污、无过热
目视
3
冷却器

3.1
冷却水出口压力
1天
符合标准
仪表
3.2
泄漏
1天
无漏水
目视
3.3
溢流孔
1天
溢流孔通畅、无堵塞
目视
4
其他部件

4.1
接地线
1天
接触良好
目视
4.2
各部螺丝、螺母
1天
紧固、无松动
目视、手摸
4.3
电缆
1天
电缆线管无破损且线管与接线盒连接紧密
目视

5.20 380V低压电动机
5.20.1 设备概况
低压厂用电动机是电厂的主要辅助设备，一般为鼠笼式异步电动机，冷却方式一般为空冷。

低压电动机示意图
点检点：
1.轴承
2.定子
3.其他
5.20.2 点检项目、周期、标准与要求、点检方法
序号
点检项目
点检周期
点检标准与要求
点检方法与说明
1
电动机轴承

1.1
温度
2天
就地测得温度＜80℃
测温仪
1.2
声音
2天
无异音
耳听、听针
1.3
渗漏
2天
无漏油
目视
2
电动机定子

2.1
声音
2天
无异音
耳听
2.2
振动
2天
3000转/分不大于0.05mm
1500转/分不大于0.085mm
1000转/分不大于0.10mm
750转/分不大于0.12mm
测振仪
2.3
本体表面
2天
漆皮无脱落、无脏污、无过热
目视
3
其他部件

3.1
接地线
2天
接地良好
目视
3.2
各部螺丝、螺母
2天
紧固、无松动
目视
3.3
电缆
2天
电缆线管无破损且线管与接线盒连接紧密、接线盒密闭良好
目视
注：在实际点检中，可根据电机设备所带负荷的重要性，相应的缩短或延长点检周期，但最长点检周期不能超过1周。
5.21 直流电动机
5.21.1 设备概况
直流电动机是以直流电作为动力运转的电动机，与交流电动机比较设备较复杂，维护量较大，优点是可以利用励磁电路中的变阻器调节磁场电流，在大范围内均匀而平滑的调节转速，且调速变阻器中消耗的电能较少。

直流电动机示意图
点检点：
1.轴承
2.定子
3.滑环
4.其他
5.21.2 点检项目、周期、标准与要求、点检方法
序号
点检项目
点检周期
点检标准与要求
点检方法与说明
1
电动机轴承

1.1
温度
2周
就地测得温度＜80℃
测温仪
1.2
泄漏
2周
无漏油
目视
1.3
声音
2周
无异音
耳听、听针
2
电动机定子

2.1
本体表面
2周
漆皮无脱落、无脏污、无过热
目视
2.2
声音
2周
无异音
耳听
2.3
振动
2周
3000转/分不大0.05mm
1500转/分不大0.085mm
1000转/分不大0.10mm
750转/分不大于0.12mm
测振仪
3
滑环

3.1
换向器
2周
火花不超过1.5级
目视
3.2
电刷
2周
碳刷不短于全长1/3，无跳动及过热现象
目视及测温仪
4
其他

4.1
接地线
2周
接地良好
目视
4.2
各部螺母
2周
紧固、无松动
目视
4.3
电机电缆
2周
电缆线管无破损，线管与接线盒连接紧密
目视
注：直流电动机设备一般在配合运行备用启动时检查。
- 28 -
