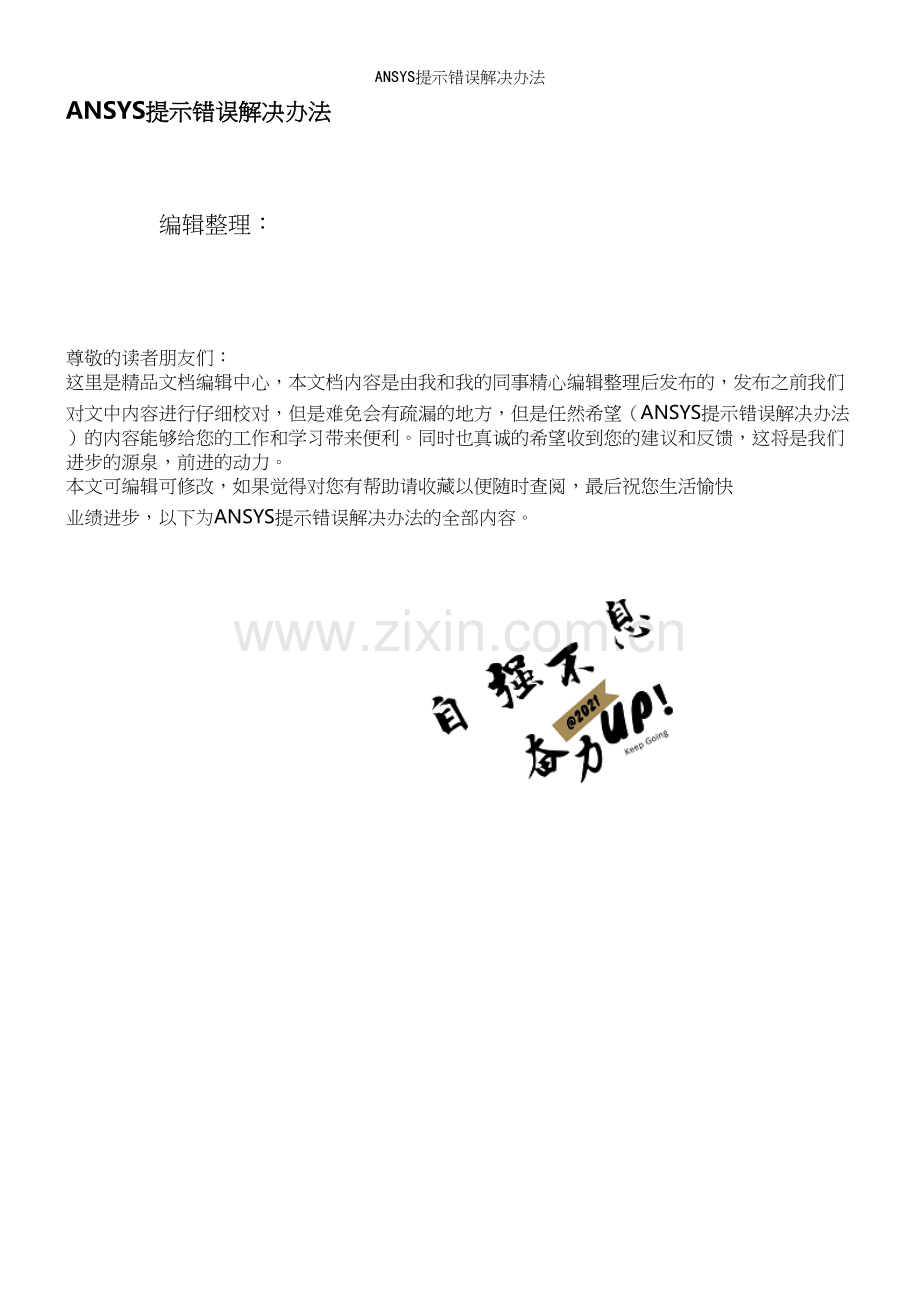

ANSYS提示错误解决办法.docx

ANSYS提示错误解决办法ANSYS提示错误解决办法 编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（ANSYS提示错误解决办法）的内容能够给您的工作和学习带来便利。同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快 业绩进步，以下为ANSYS提示错误解决办法的全部内容。NO。0001ESYS is not valid for line element.原因:是因为我使用LATT的时候，把“-的那个不小心填成了“1。经过ANSYS的命令手册里说那是没有用的项目，但是根据我的理解,这些所谓的没有用的项目实际上都是ANSYS在为后续的版本留接口。对于LATT，实际上那个项目可能就是单元坐标系的设置。当我发现原因后，把1改成0-即使用全局直角坐标系，就没有WARNING了。当然，直接空白也没有问题.NO。0002使用*TREAD的时候，有的时候明明看文件好好的，可是却出现 *TREAD end-offile in data read.后来仔细检查,发现我TXT的数据文件里，分隔是采用TAB键分隔的。但是在最后一列后面，如果把鼠标点上去，发现数据后面还有一个空格键。于是，我把每个列最后多的空格键删除,然后发现上面的信息就没有了.NO.0003Coefficient ratio exceeds 1。0e8 - Check results。 这个大概是跟收敛有关，但是我找不到具体的原因。我建立的一个桥梁分析模型，尽管我分析的结果完全符合我的力学概念判断，规律完全符合基本规律，数据也基本符合实际观测，但是却还是不断出现这个警告信息。NO。0004 *TREAD endof-file in data readtxt中的表格数据不完整！NO.0005 No *CREATE for END。 The *END command is ignored忘了写*END了吧，呵呵NO.0006 Keypoint 1 is referenced by only one line. Improperly connected line set for AL command两条线不共点,尝试 nummrg命令。NO。0007L1 is not a recognized PREP7 command， abbreviation, or macro。 This command will be ignored还没有进入prep7,先：/prep7NO.0008Keypoint 2 belongs to line 4 and cannot be moved关键点2属于线4,移动低级体素时先移动高级体素！NO.0009Shape testing revealed that 32 of the 640 new or modified elements violate shape warning limits。 To review test results, please see the output file or issue the CHECK command。 单元形状奇异，在我的模型中6面体单元的三个边长差距较大，可忽略该错误NO。0010用命令流建模的时候遇到的The drag direction (from the keypoint on drag line 27 that is closest to a keypoint KP of the given area 95) is orthogonal to the area normal at that KP。 Area cannot be dragged by the VDRAG command。意思是拉伸源面的法向与拉伸路径垂直，不能使用VDRAG命令出现的环境ASEL,S，LOC，Z，143e-3VDRAG,ALL, ， ， , , ， 27本意是按位置z=143e3位置的面，然后沿编号27的线拉伸，出错，之前用该语句没有任何问题。检查发现选面的命令多选了一些面，把挨着要选择面的一些面选进来了将该语句修改后没有问题ASEL,S,LOC，Z,143e-3，144e3位置的最大最小值可能需要根据具体的模型调整。NO.0011我在计算三维的时候出现一个error，如图所示，不知道代表什么意思啊？是说我的内存不足么？请问各位大侠，碰到这种问题应该怎么解决呢?当选择自由划分网格的时候,怎么样能使默认最小的网格更小呢？error：Meshing of volume 5 has been aborted because of a lack of memory. Closed down other processes and/or choose a larger element size, then try the VMESH command again。 Minimum additional memory required=853MB你划分的网格太细了，内存不足。建议将模型划分为几个部分，分部分进行划分，可以减少内存使用,试一下！NO.0012ring model建立时候遇到的。请指教！Brick element 4731 has an aspect ratio of 1000， which exceeds the warning limit of 20.aspect ratio（方向率）是表征单元形状好坏的一个参数。如果aspect ratio过大或者过小都表示单元形状很差。一般单元形状差是指单元中出现了大的钝角（接近180度）或者很小的锐角（接近0度)。（by wishangtian）NO.0013CLEAR， SELECT， and MESH boundary condition commands are not possible after MODMSH。这个信息说的很明确,那就是在你定义过有限元模型与实体模型的关系后（具体命令为MODMSH)，不能再进行清除,选择或者划分边界条件的操作。这是ANSYS里面系统自己规定的操作要求的。（by wishangtian）NO.0014说下我最近碰到的一个小粗心引起的，就是在文件中中文的注释前的感叹号必须是英文格式下输入的,如果是中文格式的,宏文件运行会出错希望大家引以为戒，不要出现类似错误NO.0015clear is not a recognized GEGIN command，abbreviation，or macro。this command will be ingored.那是因为打开了前处理,求解或者后处理，先用FINISH命令，再用CLEAR就可以了NO.0016solid model data is contaminated实体模型被污染了（布尔操作中经常出现)原因就是布尔操作中出现运算错误，实体模型被污染。解决办法：、修补模型。、最好的还是重新建立模型。3、还有一种方法是将模型用write命令写出来，然后用read命令读进去就好了.NO。0017Mid-nodes of some elements have been modified to lie on straight edges because of distortion with the original mid-nodes. This condition is sometimes eliminated by tetrahedron element improvement when enabled。 Issue ESEL,，STRAIGHTENED to select such elements for listing or plotting. 这是我遇到的一个警告，不知道什么意思，对我的后处理有影响吗，该如何处理，谢谢了（by littleming ）警告的意思:有些单元的中间节点被修改了，修改后位于直的单元边界上，这是由于单元发生扭曲。这个警告可以忽略。对计算精度有一定影响。但是影响不大。NO.0018* FATAL * CP = 169。906 TIME= 15:50:03Insufficient memory error during solution. Please reduce your problem size or increase your system swapped space （refer to the Basic Analysis Procedures Guide， Ch. 19)。 * FATAL * CP = 172.344 TIME= 15:50：24This model requires more scratch space than available, currently 8026545 words （ 31 MB)。 ANSYS was not able to allocate more memory to proceed。 Please shut down other applications that may be running or increase the virtual memory on your system and rerun ANSYS。 Problem terminated。 *The above error is nonrecoverable by ANSYS ANSYS run terminated by the indicated error Current data base saved if possible. *我在计算过程中碰到过几次这样的错误，计算被迫中断。模型最终的节点有100万左右,有时在别人的机子上可以计算下去(软件设置基本一样),但在我的机子上就会弹出这样的错误信息。现在还不清楚具体原因，初步怀疑和机子的硬件有关系.不知有人知道具体原因吗?呵呵，今天找到原因所在了。原来我的虚拟内存设置为“无分页文件，现在改为“系统管理”，就不在出现计算内存不够的情况了。NO。0019Keypoint 1 is referenced by only one line。 Improperly connected line set for AL command原因是：使用AL命令时，你的所有线没有闭合。既然要形成面，就必须要求所有的线围起来,形成闭合的回路.再换一句话说就是上面的英文警告说的:每个关键点必须同时被两条线共用才能保证形成面.如果有关键点只被一条线使用，当然就不能形成面了。NO。0020说说我遇到的问题吧，总结一些供大家分享，由于都是比较早的，所以英文原文的error，都不在了,所以我就顺便说一下英文意思就可以了，附上解决方法.1.I/O设备口错误，I/O=26，错误，告诉你磁盘已满，让你清理磁盘。但是实际问题的解决不是这样，是你的磁盘格式不对，将你的磁盘格式从FAT26改称NTFS的就可以了。因为FAT26格式的要求你的单一文件不能大于4G。但是我们一旦做瞬态或者是谐相应的时候都很容易超过这个数，所以系统抱错。2.I/O设备口错误,I/O=9，错误，和上一个一样告诉你磁盘已满,让你清理磁盘。但是实际问题是由于你的磁盘太碎了造成的,你只要进行磁盘碎片整理就可以了,这个问题就迎刃而解。3。实体破坏。这个问题好像遇到的朋友不是特别的，我觉得大部分是由于布尔操作造成,它是一个很很的方法，但是如果用不好，随之而来，也会带来麻烦，所以建议大家慎用布尔操作。4。非对称单元，你在做模态求解的时候,出现错误，告诉你用非对称求解器或者是阻尼求解器做。但实际上我觉得不是这个原因造成的，因为你选择了这两个求解器一般也是求不出来的。主要原因还是你的单元划分的不好，造成Jabbic矩阵奇异,所以最好可以重新划分单元。5.plane单元只能划分平行于XY面的面，其余方向的会出错。NO。0021question:在用Area Fillet对两空间曲面进行倒角时出现以下错误：Area 6 offset could not fully converge to offset distance 10。 Maximum error between the two surfaces is 1% of offset distance.请问这是什么错误？怎么解决？其中一个是圆柱接管表面,一个是碟形封头表面。answer：ansys的布尔操作能力比较弱。如果一定要在ansys里面做的话，那么你试试看先对线进行倒角，然后由倒角后的线形成倒角的面。建议最好用UG、PRO/E这类软件生成实体模型然后导入到ansys。NO.0022question：There are 21 small equation solver pivot terms。；SOLID45 wedges are recommended only in regions of relatively low stress gradients.第一个问题我自己觉得是在建立contact时出现的错误，但自己还没有改正过来；第二个也不知道是什么原因。还有一个：initial penetration 4.4408910E-6 was detacted between contact element 53928 and target element 53616;也是建立接触是出现的，也还没有接近。唉，郁闷中！answer：第一个问题：There are 21 small equation solver pivot terms。；不是建立接触对的错误，一般是单元形状质量太差(例如有i接近零度的锐角或者接近180度的钝角）造成small equation solver pivot terms第二个问题：SOLID45 wedges are recommended only in regions of relatively low stress gradients。这只是一个警告,它告诉你：推荐SOLID45单元只用在应力梯度较低的区域。它只是告诉你注意这个问题，如果应力梯度较高，则可能计算结果不可信.NO。0023*TREAD end-offile in data readtxt中的表格数据不完整!NO。0024Keypoint 1 is referenced by only one line。 Improperly connected line set for AL command两条线不共点,尝试 nummrg命令NO.0025L1 is not a recognized PREP7 command， abbreviation, or macro. This command will be ignored还没有进入prep7，先:/prep7NO.0026Keypoint 2 belongs to line 4 and cannot be moved点2从属于线4，所以不能移动。NO.0027K is not a recognized BEGIN command， abbreviation, or macro。 This command will be ignored.没有进入前处理模块，不能创建关键点直接用命令操作的时候要先进入前处理模块或输入 /PREP7NO.0028Shape testing revealed that 32 of the 640 new or modified elements violate shape warning limits。 To review test results， please see the output file or issue the CHECK command. 单元形状奇异，在我的模型中6面体单元的三个边长差距较大，可忽略该错误NO.0029The drag direction （from the keypoint on drag line 27 that is closest to a keypoint KP of the given area 95) is orthogonal to the area normal at that KP. Area cannot be dragged by the VDRAG command。意思是拉伸源面的法向与拉伸路径垂直,不能使用VDRAG命令出现的环境ASEL,S,LOC,Z，143e3VDRAG，ALL, , ， ， , ， 27本意是按位置z=143e-3位置的面，然后沿编号27的线拉伸,出错，之前用该语句没有任何问题检查发现选面的命令多选了一些面,把挨着要选择面的一些面选进来了将该语句修改后没有问题ASEL,S，LOC,Z,143e3,144e3位置的最大最小值可能需要根据具体的模型调整NO.0030error:Meshing of volume 5 has been aborted because of a lack of memory。 Closed down other processes and/or choose a larger element size, then try the VMESH command again.Minimum additional memory required=853MB划分的网格太细了，内存不足。建议将模型划分为几个部分，分部分进行划分,可以减少内存使用NO。0031在文件中中文的注释前的感叹号必须是英文格式下输入的,如果是中文格式的，宏文件运行会出错NO.0032ring model建立时候遇到的Brick element 4731 has an aspect ratio of 1000， which exceedsthe warning limit of 20。单元网格奇异,跟我上面贴的一个帖子差不多。网格划分的时候如果单元的两边长度差距比例超过20就会有该错误不过一般的情况下这个错误也可以不理他NO.0033clear is not a recognized GEGIN command,abbreviation,or macro.this command will be ingored。那是因为打开了前处理，求解或者后处理，先用FINISH命令，再用CLEAR就可以了NO。0034solid95单元建立的混凝土单元，分网之后(方法是:先在面上指定单元尺寸，自由划分，然后vsweep分体)弹出警告：solid95单元只被推荐用于低应力区域然后在求解过程中又出错误：（一加重力就出这样的错误）* ERROR * CP= 1971.078 TIME= 20：41:10One or more elements have become highly distorted. Excessive distortion of elements is usually a symptom indicating the need for corrective action elsewhere. Try incrementing the load more slowly (increase the number of substeps or decrease the time step size). You may need to improve your mesh to obtain elements with better aspect ratios. Also consider the behavior of materials, contact pairs， and/or constraint equations. If this message appears in the first iteration of first substep， be sure to perform element shape checking。第一个警告一般都会出现的，只是提醒你solid95单元只被推荐用于低应力区域.没有什么问题的。第二个error是单元高度扭曲.按照它提醒的做,把载荷子步变多一点有时候能够解决问题.如果不行就检查网格划分得是不是比较好.NO.0035Large negative pivot value ( 8.419662714E03 ） in Eqn。system。 May be because of a badtemperature-dependent material property used in the model。这种错误经常出现的.一般与单元形状有关.NO。0036Both solid model and finite element model boundary conditions have been applied to this model.As solid loads are transferred to the nodes or elements,they can overwritte diretly applied loads。主要是在一些边线的节点会有载荷，边界条件的约束同时施加在上面，一个会覆盖掉另外一个 一般忽略该警告NO.0037solid model data is contaminated实体模型被污染了（布尔操作中经常出现）原因就是布尔操作中出现运算错误,实体模型被污染。解决办法：、修补模型。、最好的还是重新建立模型。关于这个,还有一种方法是将模型用write命令写出来,然后用read命令读进去就好了NO。0038建了一个三维结构的模型模型中土体材料使用ansys中的dp模型，可是每次一使用dp模型时，计算怎么也不收敛,我用mcheck命令检查了一下单元，出现了类似以下的好多warning:NO。0052some contact elements overlap with the other contact element which can cause over constraint。这是由于在同一实体上，即有绑定接触(MPC）的定义，又有刚性区或远场载荷（MPC）的定义，操作中注意在定义刚性区或远场载荷时避免选择不必要的DOF自由度，以消除过约束NO。0053Shape testing revealed that 450 of the 1500 new or modified elements violate shape warning limits。是什么原因造成的呢？单元网格质量不够好尽量,用规则化网格，或者再较为细密一点NO.0054在用Area Fillet对两空间曲面进行倒角时出现以下错误：Area 6 offset could not fully converge to offset distance 10。 Maximum error between the two surfaces is 1 of offset distance。请问这是什么错误？怎么解决？其中一个是圆柱接管表面，一个是碟形封头表面.ansys的布尔操作能力比较弱.如果一定要在ansys里面做的话，那么你试试看先对线进行倒角,然后由倒角后的线形成 倒角的面。建议最好用UG、PRO/E这类软件生成实体模型然后导入到ansysNO.0055There are 21 small equation solver pivot terms。；SOLID45 wedges are recommended only in regions of relatively low stress gradients.第一个问题我自己觉得是在建立contact时出现的错误,但自己还没有改正过来；第二个也不知道是什么原因.还有一个：initial penetration 4.4408910E6 was detacted between contact element 53928 and target element 53616;也是建立接触是出现的,也还没有接近。第一个问题：There are 21 small equation solver pivot terms.；不是建立接触对的错误,一般是单元形状质量太差（例如有i接近零度的锐角或者接近180度的钝角）造成small equation solver pivot terms第二个问题：SOLID45 wedges are recommended only in regions of relatively low stress gradients.这只是一个警告,它告诉你：推荐SOLID45单元只用在应力梯度较低的区域.它只是告诉你注意这个问题，如果应力梯度较高，则可能计算结果不可信。NO。0056ansys向adams导的过程中,出现如下问题There is not enough memory for the Sparse Matrix Solver to proceed.Please shut down other applications that may be running or increase the virtual memory on your system and return ANSYS。Memory currently allocated for the Sparse Matrix Solver=50MB。Memory currently required for the Sparse Matrix Solver to continue=25MB可是我的内存不小呀，512MB应该够了吧，我设的虚拟内存4072MB，也应该够了吧.不清楚你ansys导入adams过程中怎么还需要使用Sparse Matrix Solver（稀疏矩阵求解器）。估计是scrach memery太低了，从ansys product launcher 进入 设置内存，total workspace和 dataspace的差就是scrach memery如我给的图中所示，total workspace 1150MBdataspace200MB，scrach memery 就是1150200=950MBNO。0057error：element type 1 is PLANE42，which cant be used with the VMES command, meshing of volume 3 aborted.意思是：单元类型1是PLANE42，不能使用划分体网格的命令VMES,划分体3中止。改进办法:1修改单元类型为适合体网格的单元类型。如solid，或shell2不使用VMES命令,使用AMESHNO。0058error：keypoint 10 is referenced by only one line. Improperly connected line set for AL command.意思是：关键点10只在一条线上.不适合使用AL命令连接线.AL命令是用线来定义面，而选择两条线可能只有两个关键点，因为关键点10不在线上，而定义面至少有三个点。改进办法：再选一条线NO。0059waring：constraint equation 212 does not have a unique slave dof。原因：边界约束条件和约束方程在同一节点位置交叠解决方法：或者只加约束条件，或者只加约束方程NO.0060node 8471 does not lie on or near the selected elements.The CEINTF operation produced no results for this node.单元装配时，中间操作/命令流步骤，添加了冗余的操作/命令。正确步骤为：1）XSEL/ESLX/CM，XELEM，ELEM；2）XSEL/NSLX/CM，X-NODE，NODE；3)CEINTF顺序不乱，也不能有冗余命令。任何诸如CM，XX，X,比如CM，A-No，AREA出现在步骤中，都会导致错误。NO。00611.Constraint equation 212 does not have a unique slave dof.和Constraint eqaution 171 has specified dof constraint at all node/dof 。constraint equation dleted。这一Warning常发生在边界约束条件与约束方程相互交叠的节点位置。解决方法是不选边界约束位置节点,或不选约束方程位置节点.第一个warning发生当节点位置对称边界条件与约束方程向冲突时。第二个warning发生当节点位置约束条件与约束方程相冲突时。2.Term 4 (node 5000 rotz） on CE number 3331 is not active on any element。This term is ignored。这一warning发生当主节点坐标系与从节点坐标系不在同一个坐标体系下时。例如主节点坐标系为总体直角坐标系，而从节点坐标系为总体圆柱体坐标系.解决方法,就是保证二者坐标体系相一致。NO。0062模型中有圆柱和长方体相切,所以相切的附近单元划分的不好出现警告，但是我这个也没法倒角单元出现高度扭曲。解决方法一：寻求划分比较好的网格质量（最佳方法）。可以通过改变建模策略和网格划分策略实现解决方法二：采用更多的载荷步，以及更多的载荷子步。NO.0063Term 1 （node 3525 ROTX） on CE number 4 is not active on any element This CE is ignored. 这是在一个实体模型上家弯矩后出现的警告，CE（约束方程)被忽略。原因:Term 1 （node 3525 ROTX) on CE number 4 is not active on any element 就是说,节点3525的ROTX自由度不在任何单元中active,没有哪个单元支持ROTX自由度.NO。0064把体用面分割的时候出现的错误提示：Boolean operation failed。try adjusting the tolerance value on the BTOL commmand to some fraction of theminimum keypoint distance.Model Size （current problem)1.183933e+000，BTOL setting 1.00000e005，minmum KPT distance 4。308365e006先在要分割的地方设置一个工作平面，用布尔运算“divided -volume by working plane”进行分割的时候，出现上述错误，主要愿意可能是设置的公差太小,当时试了几次都么有成功，最后干脆把体重新建立了一个，又画了一个很大的面,终于成功了NO。0065real contant set 1 undefined but referenced by element 70 . 实常数1没有定义，但单元70还要参照它。total of thickness for layered elements may not epual zero.check real contstant table 1 层合单元的总厚度可能不等于零，检查实常数表1这是我做层合板问题时遇到的两个错误。NO。0066For item= LOC， the component （ 90-(） is invalid。 The NSEL command is ignored.这个错误是在定义选取一定范围节点时候遇到的。我后来进行分析，查找错误，发现是因为在编写命令流时候，括号是用中文输入法输入，导致命令无法识别。同样的类似情况很多，大家在编写命令时候一定记住把输入法切入英文模式，以避免以后不必要的麻烦！NO.0067对一个复杂型面的叶片划分单元,采用自由划分网格,出现如下警告和错误，应该怎么解决？* WARNING * CP = 55。703 TIME= 15:57：23Initial attempt to mesh area 13 was unsuccessful。 Automatically attempting to correct and remesh。 (5)。 ERROR * CP = 393。641 TIME= 16:03：06Error meshing area 13。 Redefine number of divisions on boundary or adjust element size parameters.这个应该是因为你面积13的形状比较特殊，网格在这个面积划分时候，质量特别不好导致。试着将面积13再细化后，划分网格NO。0068Error！Element type 1 is Solid95，which can not be used with the AMES command， meshing of area 2 aborted。刚开始学习的人经常出这种错误,这是因为不同单元类型对应不同的划分网格操作。上面的错误是说单元类型为Solid95(实体类型），不能用AMES命令划分面网格。NO.0069Meshing of volume 5 has been aborted because of a lack of memory. Closed down otherprocesses and/or choose a larg
