电厂项目环境报告.doc

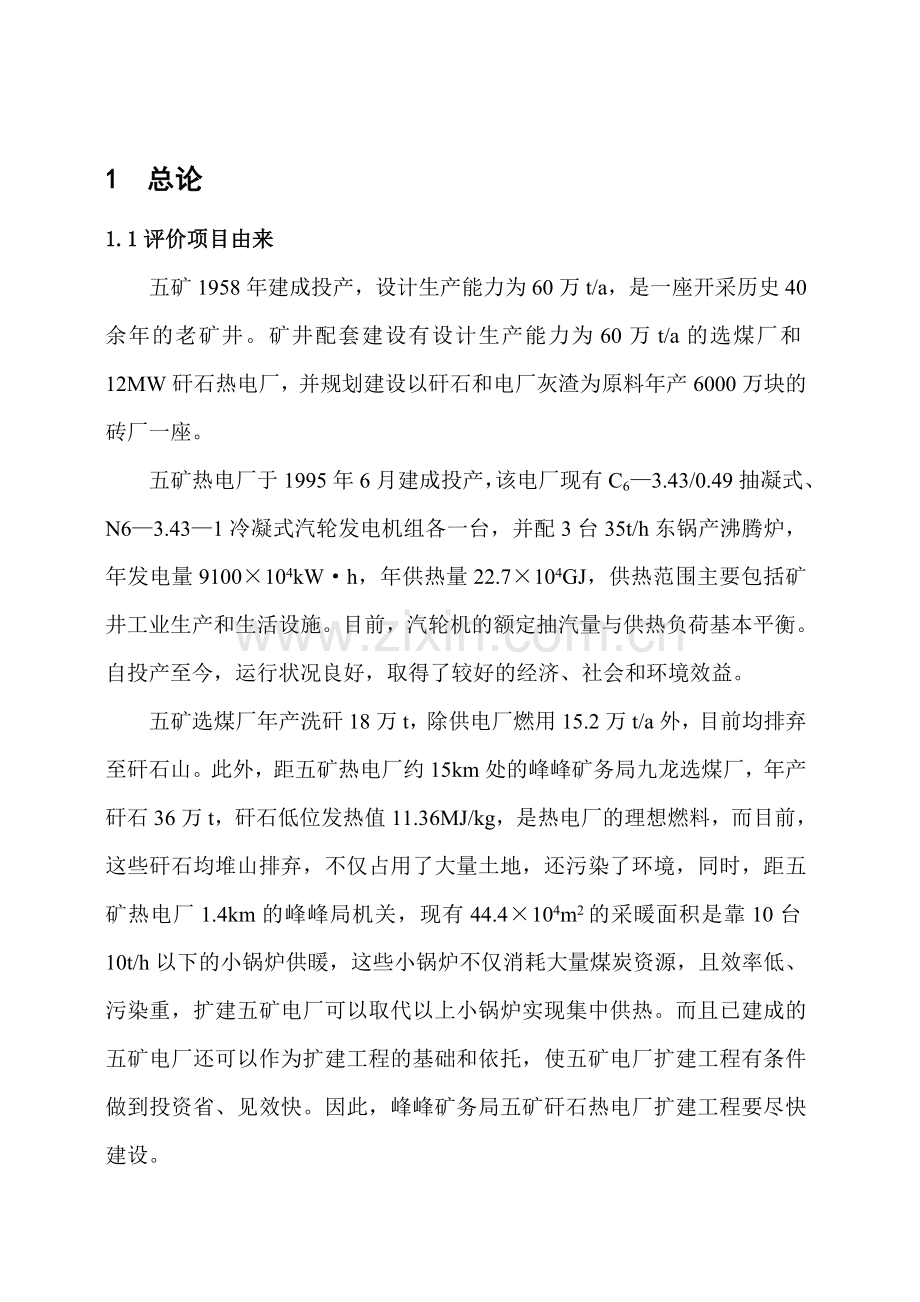

1 总论1.1评价项目由来五矿1958年建成投产，设计生产能力为60万t/a，是一座开采历史40余年的老矿井。矿井配套建设有设计生产能力为60万t/a的选煤厂和12MW矸石热电厂，并规划建设以矸石和电厂灰渣为原料年产6000万块的砖厂一座。五矿热电厂于1995年6月建成投产，该电厂现有C63.43/0.49抽凝式、N63.431冷凝式汽轮发电机组各一台，并配3台35t/h东锅产沸腾炉，年发电量9100104kWh，年供热量22.7104GJ，供热范围主要包括矿井工业生产和生活设施。目前，汽轮机的额定抽汽量与供热负荷基本平衡。自投产至今，运行状况良好，取得了较好的经济、社会和环境效益。五矿选煤厂年产洗矸18万t，除供电厂燃用15.2万t/a外，目前均排弃至矸石山。此外，距五矿热电厂约15km处的峰峰矿务局九龙选煤厂，年产矸石36万t，矸石低位发热值11.36MJ/kg，是热电厂的理想燃料，而目前，这些矸石均堆山排弃，不仅占用了大量土地，还污染了环境，同时，距五矿热电厂1.4km的峰峰局机关，现有44.4104m2的采暖面积是靠10台10t/h以下的小锅炉供暖，这些小锅炉不仅消耗大量煤炭资源，且效率低、污染重，扩建五矿电厂可以取代以上小锅炉实现集中供热。而且已建成的五矿电厂还可以作为扩建工程的基础和依托，使五矿电厂扩建工程有条件做到投资省、见效快。因此，峰峰矿务局五矿矸石热电厂扩建工程要尽快建设。河北省煤炭工业管理局于1999年3月25日以冀煤规字199928号对本建设项目的项目建议书及集中供热方案做了批复（见附件1），2001年11月7日河北省经济贸易委员会以冀经贸投资2001614号关于转发第二批国家重点技术改造“双高一优”项目导向计划的通知，明确了本建设项目属于国家经贸委确定的高新技术产业化、高新技术改造传统产业、优化重点产品和技术结构的“双高一优”项目，同意立项，可以据此编制可行性研究报告。（见附件2）。遵照国务院（98）253号令建设项目环境保护管理条例等有关法规的要求，2002年3月五矿热电厂填写了河北省建设项目立项前环境保护意见表，河北省环保局对该表进行了批复，要求该项目编制环境影响报告书（见附件3）。受峰峰矿务局五矿热电厂委托，我院承担本建设项目的环境影响评价工作（见附件4）。我们在对工程现场进行实地踏勘和认真学习、分析已有资料的基础上，按照环境影响评价技术导则的要求和省、市环保局对本项目的批示意见，编制了建设项目的环评大纲。2002年6月10日河北省环境工程评估中心组织专家对环评大纲进行了技术咨询，我院根据专家咨询意见（见附件5）对大纲进行了补充和完善（见附件6），并依此为据编制了本报告书。2002年8月9日河北省环境保护局组织专家对报告书进行了技术审查，我院根据技术审查意见（见附件7）对报告书进行了补充和完善，完成了本项目的环境影响报告书编制工作。本建设项目的环境现状监测工作由邯郸市环境监测中心完成，评价中执行邯郸市环保局批复的环境保护标准（见附件8）。在报告书编制工程中，受到了五矿电厂、邯郸市环保局等单位的支持和帮助，在此一并致谢。1.2评价目的和指导思想1.2.1评价目的 1）通过工程分析，明确原有及扩建工程的可行性及工艺先进性，确定工程的污染特征、排污节点、主要环境要素和污染因子； 2）通过环境现状调查和监测，掌握项目所在地区环境质量现状； 3）预测项目建成后对环境的影响程度和影响范围； 4）从技术、经济角度分析拟采用治理措施的可行性，并提出避免和减少污染的对策和建议，进而从环境保护的角度对工程的可行性做出明确的结论。 通过上述工作，使本评价达到为管理部门决策、设计部门优化设计、建设单位环境管理提供科学依据的目的。1.2.2评价指导思想1）贯彻环境评价为工程建设服务，为环境管理服务，为领导及主管部门提供决策依据，注重报告书的实用性。2）贯彻执行“以新带老”、“清洁生产”、“达标排放”、“总量控制”等环保政策法规。3）在确保环评质量的前提下，充分利用现有资料，尽量缩短评价周期，满足工程进度的要求。4）报告书内容主次分明，重点突出，数据可靠，结论明确，实用性强，符合国情厂情。1.3编制依据1）国务院（98）253号令建设项目环境保护管理条例；2）河北省建设项目环境保护管理条例；3）国函19985号国务院关于酸雨控制区和二氧化硫污染控制区有关问题的批复；4）火电厂建设项目环境影响报告书编制规范（HJ/T131996）；5）环境影响评价技术导则（HJ/T2.12.393；HJ/T2.41995）；6）国家经济贸易委员会国经贸电力1999497号“关于转发国务院办公厅转发国家经贸委关于关停小火电机组有关问题意见的通知的通知”；7）国务院批转国家经贸委等部门关于进一步开展综合利用意见的通知国发199636号；8）关于发展热电联产的若干规定国家计委计交能1998220号；9）河北省经济贸易委员会冀经贸投资2001614号关于转发第二批国家重点技术改造“双高一优”项目导向计划的通知；10）河北省煤炭工业管理局冀煤规字（1997）78号关于峰峰矿务局五矿矸石热电厂扩建工程项目建议书的批复；11）峰峰矿务局五矿矸石热电厂扩建工程立项前环境保护意见表；12）峰峰矿务局五矿矸石热电厂提供的有关工程资料；13）国家计委、国家环保总局关于规范环境影响咨询收费有关问题的通知计价格2002125号；14）环评委托书；15）评价大纲技术咨询意见；16）邯郸市环保局200264号关于峰峰矿务局五矿矸石热电厂扩建工程应执行环境保护标准的函；17）环境影响报告书技术审查意见。1. 4评价原则报告书编制过程中，对评价内容、评价重点、评价范围、环境保护目标、评价工作等级等评价原则均执行经专家咨询后修改的环评大纲确定的原则，简述如下：1.4.1评价内容 工程分析、环境空气现状评价及影响预测、水环境影响分析、固废物影响分析、声环境现状评价及影响评价、环保措施可行性论证、清洁生产及污染物总量控制分析、公众参与调查、厂址合理性分析、环保投资及经济损益分析、环境管理与监测计划。1.4.2评价重点 工程分析、环境空气影响评价、污染防治措施可行性论证、清洁生产及污染物总量控制分析。1.4.3环境保护目标 由于评价范围内无文物古迹、自然保护区及水源保护区，只有生活区、农村等人口集中区，所以本次评价大气保护目标为五矿生活区、峰峰矿务局、袁洼村及后西佐村；水环境、声环境保护目标为厂界。1.4.4评价工作等级 根据大纲要求，大气环境按三级评价，水环境进行影响分析，声环境按三级评价。1.5评价标准 本次评价执行邯郸市环保局批复的下列标准：1.5.1环境质量标准1）大气环境执行环境空气质量标准（GB3095-1996）中的二级标准；2）地表水执行地表水环境质量标准（GB3838-2002）中的类标准； 3）声环境执行城市区域环境噪声标准（GB3096-93）中的2类标准。1.5.2 污染物排放标准1）原有锅炉烟气排放执行锅炉大气污染物排放标准（GB13271-2001）二类区时段标准，新增锅炉烟气排放执行火电厂大气污染物排放标准（GB13223-1996）中的时段在县及县以上城镇规划区内的火电厂锅炉标准；2）废水排放执行污水综合排放标准（GB8978-1996）表4中的二级标准；3）厂界噪声执行工业企业厂界噪声标准（GB12348-90）中的类标准。1.5.3环境质量标准 环境质量标准值见表1-1表1-1 环境质量标准的标准值环境要求项目标准值单位标准来源空 气TSP年均值0.20mg/m3环境空气质量标准（GB3095-1996）中二级标准日均值0.30PM10年均值0.10日均值0.15SO2年均值0.06日均值0.15小时均值0.50水pH6-9地表水质量标准（GB3838-2002）中类标准COD30mg/L噪 声昼间60dB城市区域环境噪声标准GB3096-93中2类区标准夜间501.5.4污染物排放标准的标准值见表1-2表1-2 污染物排放标准的标准值类别工程阶段项目标准值单位标准来源废 气扩 建工 程SO20.93t/h火电厂大气污染物排放标准（GB13223-1996）中时段标准2100mg/m3烟尘200现 有工 程SO21200mg/m3GB13271-2001中时段二类区标准烟尘250污 水扩 建工 程pH6-9污水综合排放标准（GB8978-1996）表4中二级标准COD150mg/LSS150噪 声扩建工程昼 间60dBGB12348-90中类区标准夜 间502 工程分析2.1现有工程2.1.1 基本情况1）地理位置与交通峰峰矿务局五矿矸石热电厂位于五矿工业场地西侧，五矿工业场地位于峰峰矿区中部，通过矿区铁路专用线可以与京广、邯长、邯济线相接，公路四通八达，交通十分方便。2）工程内容及规模峰峰矿务局五矿矸石热电厂于1995年6月建成投产。建设规模为12MW，机组配置为26MW发电机组，配335t/h沸腾锅炉。项目总投资2561.30万元，其中环保投资170.62万元，年发电量9100104kWh，年供热量22.7104GJ，热电比为69%。所产电量全部局内自用，供热负荷主要为五矿矿井工业场地和五矿居住区。现有工程劳动定员265人，占地面积3.15hm2，建筑面积6900m2，绿地面积5985m2，绿化率19%。设备运行时间6000h/a，厂区平面布置见图21。2.1.2 主要设备概况现有工程主要设备见表2-1。2.1.3工艺流程五矿原电厂所需燃料矸石由五矿选煤厂供给。燃料在选煤厂内破碎筛分后，10mm的合格燃料经胶带机输送至贮存仓内，再经贮存仓的仓下胶带机运到主厂房炉前仓内供锅炉燃烧使用。原电厂还建有煤场一座，地下受煤斗一座以及破碎筛分设备两套，作为燃料供应的备用系统。图2-1表2-1 主要设备及环保设施概况表项 目单位机 组1#机组2#机组出力及开始运行时间出 力MW66时 间1995年6月1995年6月锅 炉种 类DG35/3.821022DG35/3.82102蒸发量t/h35235汽 机种 类N63.411C63.43/0.49出 力MW66发电机种 类汽轮发电机汽轮发电机容 量MW66烟气治理设备烟气脱硫装置种 类水膜除尘器水膜除尘器脱除率%1515烟气除尘装置种 类水膜除尘器水膜除尘器效 率%9595烟 囱型 式三台锅炉共用一座高 度m100出口内径m2.0锅炉用水由化水车间供给。五矿井下疏干水经化水车间内的机械过滤器和一级除盐系统处理后得到的除盐水进入除盐水罐，再经水泵打入除氧器，经除氧后的除盐水进入锅炉使用。锅炉产生的饱和蒸汽在过热器内吸收烟气的热量变成过热蒸汽，通过主蒸汽管道进入汽轮机，在汽轮机内膨胀做功，汽轮机带动发电机旋转，将机械能转变成电能。2#抽凝式机组则根据热负荷的要求，抽出额定的蒸汽用于供热与采暖。现有工程采用干式除渣和水力除灰方式。除渣机将炉渣卸入渣车内，由人工将渣车通过窄轨铁路运至临时灰渣场外售。锅炉烟气经麻石水膜除尘器除尘脱硫后经100m烟囱高空排放。麻石水膜除尘器的除灰水经沉灰池固液分离后返回除尘器重复使用，沉淀的粉煤灰定期挖出后也运至临时灰渣场，与锅炉渣一起一并外售，待五矿矸石砖厂建成后作为矸石砖厂的原料加以综合利用。五矿砖厂正在建设中，预计2003年投产。工艺流程及排污节点简图见图22。除氧器除盐水罐离子交换器 冷凝水 蒸汽水 热用户锅 炉汽轮机 噪声 噪声 粉尘 酸碱废水发电机运输胶带 供电 矸石燃料 炉 烟 饱 渣 气 和 过 蒸 热 汽 蒸 汽过热器 粉尘 沉灰池临时灰场 噪声风机空气预热器外售 空气 （矸石砖原料）烟囱水膜除尘器 粉煤灰 排放 烟尘、SO2图22 工艺流程及排污节点简图2.1.4 燃料现有工程以五矿选煤厂矸石为燃料，燃料消耗量及燃料成分见表2-2表2-2 现有工程燃料消耗及成份燃 料 消 耗项 目单 位消 耗 量小时耗矸量t/h25.3日耗矸量t/d557.3年耗矸量104t/a15.2年运行小时数h6000 续表2-2 燃料工业分析及元素分析项 目符 号单 位数 值工业分析收到基水分Mar%6.64收到基灰分Aar%57.63干燥基挥发分Var%15收到基低位发热量Qnt.arkJ/kg10688元素分析碳Car%26.84全硫St.ar%0.372.1.5 水源、水量及水平衡图现有工程用水分为生产用水和生活用水两部分。生产用水包括锅炉用水（化学水）、循环冷却水、工业用水、冲灰水和其它杂用水，生活用水包括饮用和其它日常生活用水。生产用水以五矿矿井井下疏干水为水源，生活用水以五矿生活供水系统为水源。现有工程用水情况见表2-3。现有工程水平衡图见图2-3。表2-3 现有工程用水情况一览表 单位：m3/h 总用水量3544.7循环水量3446补充新水量98.7矿井疏干水损失水量59.5排水量40.2图2-32.1.6 污染源、污染物及污染防治措施结合工艺流程及排污节点简图（图2-2），现有工程污染源、污染物及污染防治措施分述如下：1）废气现有工程废气污染物主要来自燃料的输送过程产生的粉尘以及燃煤锅炉产生的烟尘和二氧化硫。在燃料输送工序，由于工程所用燃料直接来自五矿选煤厂，燃料湿度较大，且输送胶带处于密闭通廊内，所以产生的粉尘量较小，且不会对环境产生影响。 对于燃煤锅炉产生的烟气，现有工程采取水膜除尘器进行治理，三台锅炉各配一台水膜除尘器，除尘后烟气合用一座高度为100m的烟囱排放。实际监测结果表明烟气总量3x106048m3/h，二氧化硫和烟尘排放浓度分别为400mg/m3和636mg/m3。现有工程粉煤灰及炉渣由当地农民拉走。厂区内设有临时贮灰场，由于采用湿式除灰方式且粉煤灰在厂内堆存时间短，因此产尘量较小。现有工程大气污染物排放情况见表2-4。表2-4 现有工程大气污染物排放情况污染源污染物单位数值防治措施达标情况烟囱烟尘排放浓度mg/m3636水膜除尘器不达标排放量kg/h202.4水膜除尘器不达标SO2排放浓度mg/m3400水膜除尘器达标排放量kg/h127.3水膜除尘器达标2）废水根据现有工程水量平衡图可以看出，现有工程废水产生工序为酸碱中和废水、循环冷却系统排污水、锅炉排污水、工业冷却水及生活污水。酸碱废水来自化学水处理车间，由于采用离子交换树脂去除水中的盐类，阴阳离子树脂使用一段时间后会逐渐失效，需要对树脂进行再生处理，其再生和冲洗液主要为酸碱废水，产生量为5.5m3/h，现有工程采用中和处理的方法对其进行处理后用于冲灰系统。锅炉排污水，为保证锅炉水质及蒸气品质，锅炉要定期或连续排污，该废水仅含有少量悬浮物和盐类。现有工程锅炉排污水量约3.0m3/h，用于冲灰系统。冷却循环水系统循环水水质虽然不像锅炉补充水那样要求苛刻，但如果水质较差，就会在冷却器壁结垢，影响传热效果或引起腐蚀，为此在实际运行中要控制CaCO3浓度，使其控制在极限碳酸盐结垢浓度以下，通常采用水质稳定处理等措施，现有工程采用投加水质稳定剂和循环水排污相结合的办法，水质稳定采用加阻垢剂处理，循环系统排污量37.2m3/h，通过矿井东排污口排出矿井工业场地，用于农田灌溉。现有工程水膜除尘器冲灰水循环利用，冲灰水经二座400m3大型沉淀池沉淀后，再进入两个160m3小型沉淀池，而后流入澄清池，并由循环水泵打回水膜除尘器循环使用。生活污水量2.8m3/h，粪便污水经化粪池处理后，与其它污水汇合排入矿井排水系统，并最终用于农灌。现有工程废水排放情况见表2-5。 表2-5 现有工程废水排放情况 单位：m3/h项 目数 值防治措施备 注酸碱中和废水排放量5.5用于冲灰重复使用工业水排放量15.8用于循环水重复使用循环水系统排污量37.2排入矿井排水系统其它杂用水3.0排入矿井排水系统锅炉排污量3.0用于冲灰重复使用生活污水排放量2.8化粪池排入矿井排水系统3)固体废物现有工程产生的固体废物主要是锅炉产生的炉渣和除尘器收集下来的粉煤灰。炉渣产生量5.15万t/a，粉煤灰产生量5.19万t/a，合计10.34万t/a。炉渣和粉煤灰均临时存贮于灰渣场内，目前外售，待五矿粉煤灰矸石砖厂建成后，年消耗电厂粉煤灰7.5万t，除保证砖厂的原料用量外，多余部分仍将外售。4）噪声现有工程主要噪声源来自锅炉鼓、引风机、发电机组、水泵机组等，各噪声源的排放特征见表2-6。表2-6 现有工程噪声产生情况及降噪措施 单位：dB车间名称产噪设备源 强降噪措施噪声削减量锅炉房鼓风机95厂房隔声2025引风机85厂房隔声2025发电机房汽轮机94厂房隔声2025励磁机95厂房隔声2025发电机90厂房隔声2025化水车间水泵机组75车间隔声2025循环水泵房水泵机组85车间隔声20252.1.7现有工程存在的主要问题现有工程1995年建成投产，在项目的可行性研究阶段，即由煤炭部选煤设计院编制了环境影响报告书，总的来讲，报告书认为现有工程从环境保护方面看是可行的。由于国家对环保工作重视程度的不断加强，环保法律法规的不断完善和细化，本评价从当今时段分析原有工程存在的主要问题是：由于三台35t/a锅炉排放的烟气已经不适用火电厂大气污染物排放标准（GB13223-1996），而必须采用锅炉大气污染物排放标准（GB13271-2001），加之配套的三台麻石水膜除尘器，由于受到除尘效率的限制，使现有工程排放的烟气中，烟尘排放浓度不达标。2.2 扩建工程2.2.1 基本情况1）项目名称：峰峰矿务局五矿矸石热电厂扩建工程。2）建设性质：扩建3）建设地点：现有五矿矸石热电厂厂区内。4）建设内容及建设规模：本建设项目新增一台75t/h循环流化床锅炉和一台12MW抽凝式汽轮发电机组及其配套的辅助设备，年供热量29.8104GJ，年发电量7200104kWh，热电比为115%，新建600m2双曲线冷却塔一座，H=100m烟囱一座和新增厂用变压器一台。5）工程投资：3600万元6）年运行小时：6000h7）劳动定员：扩建工程新增劳动定员按四班三运转配置共计58人，其中运行人员28人，检修人员26人，其它人员4人，人员由矿井统一调配解决。8）总图布置：本次扩建工程12MW抽凝式汽轮发电机组的汽机房和75t/h循环流化床锅炉的锅炉房以及除氧煤仓间在原有主厂房的东端扩建。室内地坪标高与原主厂房标高保持一致。新扩建的600m2双曲线冷却塔和循环水泵站布置在原有双曲线冷却塔西侧；新扩建的H=100m烟囟布置在原烟囱的东侧，其它则依托原有设施。厂区平面布置见图2-1。2.2.2 主要设备及环保设施 扩建工程主要设备及环保设施见表2-7。表2-7 主要设备及环保设施概况表项 目单 位型号及数据出力及开始运行时间出 力MW12时 间年度2004锅 炉种 类CG75/3.82MX循环流化床锅炉蒸发量t/h75烟尘出口浓度g/m3小于15汽 机种 类C123.43/0.49抽凝式汽轮机出 力MW12发电机种 类QF122汽轮发电机容 量MW12烟气治理设备烟气脱硫装置种 类脱除率%烟气除尘装置种 类三电场静电除尘器效 率%99烟 囱型 式单管烟囱高 度m100出口内径m2.02.2.3扩建工程的可行性和工艺先进性 1）扩建工程的可行性 五矿矸石热电厂扩建工程的可行性主要体现在以下几个方面： （1）五矿本身和峰峰矿务局内部有充足的低热值矸石燃料，利用低热值燃料建设热电厂符合国家产业政策，五矿本身有充足的井下疏干水； （2）峰峰矿务局机关等单位目前仍采用分散的锅炉房供热，矸石热电厂建成后，有充足的热用户。（3） 五矿及矿务局供电较紧张，电厂发电有利于缓解矿区供电局面。（4） 五矿电厂已有多年的生产管理经验和管理人员。2）扩建工程的工艺先进性（1）扩建工程选用的75t/h循环流化床锅炉，是电力部、国家环保局等几部委推荐的建设矸石热电厂动力设备的首选产品，其效率高、管理维护方便、适应性强等特点是其他产品不能替代的。（2）五矿电厂选用抽凝方式汽轮机组和无刷励磁机组，不仅性能稳定，且噪音相对较低。（3）扩建工程选用三电场静电除尘器，也是经过实践证明的高效除尘器，同时为电厂粉煤灰综合利用提供了便利条件。（4）为便于生产管理，扩建工程的燃料系统、热力系统、给排水系统、除渣系统以及主厂房的标高设计均与原电厂基本保持一致，可以充分发挥管理人员的经验。2.2.4工艺流程扩建工程生产工艺基本与现有工程相同。不同之处在于：扩建工程建设12MW抽凝式汽轮发电机组一台，配置75t/h循环流化床锅炉一台，燃料除利用五矿选煤厂矸石外，还利用峰峰九龙选煤厂矸石，锅炉烟气经三电场静电除尘器后，通过新建的100m烟囱外排，炉渣和粉煤灰将作为五矿粉煤灰矸石砖厂的原料综合利用。2.2.5 燃料系统1）燃料来源及运输：本项目燃料来源为五矿选煤厂和九龙选煤厂，两选煤厂矸石产量合计为54万t/a，能满足扩建后燃料消耗总量28.2万t/a的要求，燃料有保证。五矿矸石仍由胶带运输，九龙选煤厂矸石用汽车运至电厂，再用推土机推入地下受煤斗。考虑到五矿矸石砖厂建成后，需年用矸石12万t，因此，扩建工程完成后，燃料缺口为22.2万t/a，燃料来源将由九龙选煤厂供给。2）燃料加工：五矿矸石已在选煤车间内加工成10mm的合格料，外来料经受煤斗下的波状挡板胶带运至破碎分间，经PCH0808环锤型破碎机破碎和SQDZ1535琴弦筛筛分后，合格产品通过气垫胶带输送至园筒仓贮存。3）燃料贮存：本项目现有三个10m园筒仓，总容积4500t，能满足扩建后的使用要求。4）燃料用量：电厂扩建后燃料用量新增13万t/a。详见表2-8。 表2-8 扩建工程燃料消耗量项 目单 位消 耗 量小时消耗量t/h21.7日消耗量t/d476.7年消耗量t/a13.01045）燃料工业及元素分析五矿矸石燃料的工业及元素分析见表2-2，外来的矸石燃料（峰峰矿务局九龙选煤厂）工业及元素分析见表2-9，见附件。表2-9 扩建工程燃料的工业及元素分析项 目符 号单 位数 值工业分析收到基水分Mar%6.61收到基灰分Aar%58.26干燥基挥发分Var%12.5低位发热量Qnet.arkJ/kg11365元素分析碳Car%28.42全硫Sar%0.312.2.6 给排水系统1）水源：扩建工程与现有工程一样，分为生产用水和生活用水。生产用水水源仍利用五矿井下疏干水。五矿疏干水量为16801800m3/h，供水有保证。生活用水水源仍利用五矿生活供水管网。2）供水系统：电厂生产用水直接从三条D3778疏干管线上接管至各用户。3）化水站：现有工程化水站处理能力为40m3/h，而扩建后化水需要总量不足30m3/h，所以，现有的化水站能够满足扩建后对化水的需要，不需扩建。4）用水量及水平衡图扩建工程生产用水主要包括循环冷却水、工业水、化学水的补充水以及厂房内的杂用水，新增新水用量82.14m3/h。生活用水量新增0.1m3/h。扩建工程用水情况见表2-10，水平衡图见图2-4。 表2-10 扩建工程用水情况一览表 单位：m3/h总用水量 3184.14循环水量3102补充水量82.14矿井疏干水损失水量40.96排水量41.18 单位:m3/h49.53 63.53 29.78循环水池 3102 33.75轴承冷却器 凝汽器空冷器油冷器 14.0 2887 125 90 82.14 41.18矿井疏干水 排入五矿排水其它用水 2.0 2.0 系统 75.00 11.18冷凝器锅 炉化水站 16.61 13.49 75.00 2.31中和 池 3.12 5.43图2-4 扩建工程水平衡图5) 排水：从水平衡图可知，工业水作为循环冷却水的补充水，循环冷却排污水、杂用水、中和池排水和锅炉排污水汇合后排入矿井排水系统，排水量41.18m3/h，并最终用于农田灌溉。少量生活污水排入现有生活污水系统，排水量0.1m3/h。2.2.7 除灰渣系统1）除灰系统：扩建工程烟气采用三电场静电除尘器，静电除尘器收干灰量7.82t/h，通过管道直接输送至粉煤灰矸石砖场或对外销售。 2）除渣系统：扩建工程采用干式除渣，产渣量7.44t/h，仍利用现有窄轨铁路将炉渣运往临时灰渣场，再运往砖场综合利用或对外销售。2.2.8热力系统1）主蒸汽系统：扩建工程主蒸汽系统和现有系统保持一致，仍采用切换母管制，运行灵活方便。2）供热系统：扩建工程供热对象为距热电厂1.4km的峰峰矿务局行政处，供热面积44.4104m2，热负荷为129.93106kJ/h。扩建工程将替代的现有锅炉见表2-11。 根据核算，替代锅炉燃煤量1.8万t/a，每年减少SO2排放量约115.2t，每年减少烟尘排放量63.5t。表2-11 扩建工程替代的锅炉况状一览表序号企业名称规模污染物排放量（t/a）燃料种类燃料用量(t/a)处理措施烟囱高度（m）出口直径（m）SO2烟尘1局行政处机关锅炉房10t34810.5原煤7200麻石水膜除尘器451.22局行政处生活区锅炉房6t767.214.6原煤10080麻石水膜除尘器601.4 2.2.9扩建工程污染源、污染物及污染防治措施1）废气：扩建工程污染物主要是锅炉烟气中的烟尘和SO2。锅炉烟气拟采用三电场静电除尘器，除尘效率99%，除尘后的烟气通过新建的H=100m，出口直径2.0m的烟囱高空排放。经计算，扩建工程锅炉污染物排放情况见表2-12。表2-12 扩建工程锅炉污染物排放情况烟气量（m3/h）SO2烟 尘排放浓度(mg/m3)排放量(kg/h)排放浓度(mg/m3)排放量(kg/h)175500613107.615026.3从表2-12可知，扩建工程锅炉烟气能做到达标排放。2）扬尘：扩建工程中的破碎筛分车间、煤场和临时灰渣场均为利用现有工程。如前所述，煤场和破碎筛分系统作为备用设施很少使用，因此，除安设了雨棚外，未采取扬尘防治措施。扩建工程长期使用原煤场
