SG－A008

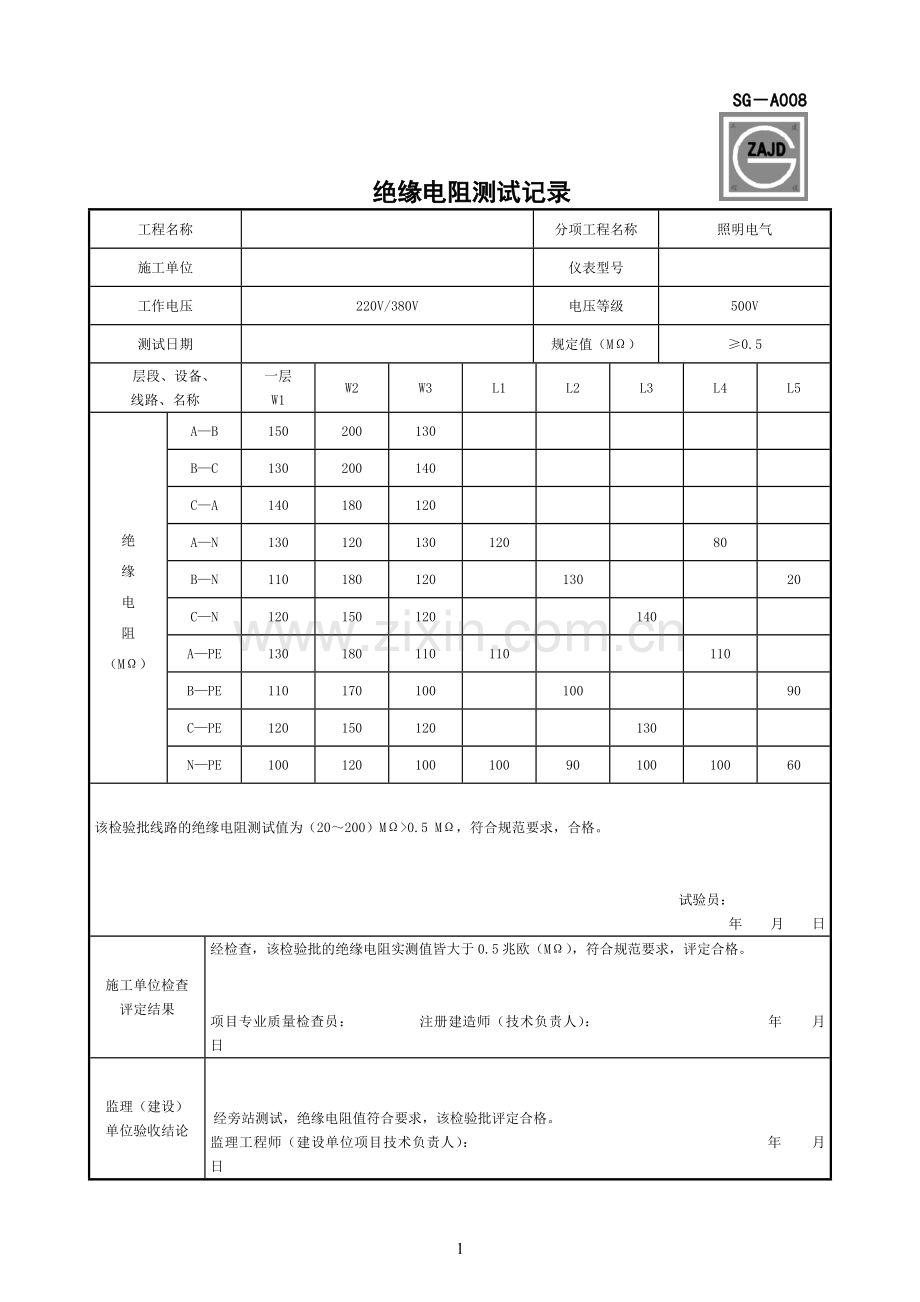

绝缘电阻测试记录
工程名称

分项工程名称
照明电气
施工单位

仪表型号

工作电压
220V/380V
电压等级
500V
测试日期

规定值（MΩ）
≥0.5
层段、设备、
线路、名称
一层
W1
W2
W3
L1
L2
L3
L4
L5
绝
缘
电
阻
（MΩ）
A—B
150
200
130

B—C
130
200
140

C—A
140
180
120

A—N
130
120
130
120

80

B—N
110
180
120

130

20
C—N
120
150
120

140

A—PE
130
180
110
110

110

B—PE
110
170
100

100

90
C—PE
120
150
120

130

N—PE
100
120
100
100
90
100
100
60
该检验批线路的绝缘电阻测试值为（20～200）MΩ>0.5 MΩ，符合规范要求，合格。

试验员：
年 月 日
施工单位检查
评定结果
经检查，该检验批的绝缘电阻实测值皆大于0.5兆欧（MΩ），符合规范要求，评定合格。

项目专业质量检查员： 注册建造师（技术负责人）： 年 月 日
监理（建设）
单位验收结论
经旁站测试，绝缘电阻值符合要求，该检验批评定合格。
监理工程师（建设单位项目技术负责人）： 年 月 日
四川省建设厅制
2

SG—A008填写说明

一、本表适用于电气安装工程电线、电缆、电气设备、照明器具、消防线路、消防设备等电气装置的绝缘电阻测试。
二、该工程的检验批可按建筑物电气安装的系统、电气设备的种类及电气设备的台（套）进行划分。
三、测试要求：
测量绝缘电阻所用兆欧表的电压等级如下：
1．100V以下的电气设备或线路采用250V兆欧表。
2．100～500V的电气设备或线路采用500V兆欧表。
3．500～3000V的电气设备或线路采用1000V兆欧表。
4．3000～10000V的电气设备或线路采用2500V兆欧表。
低压电器交接试验绝缘电阻值用500v兆欧表测绝缘电阻≥1MΩ，潮湿场所，绝缘电阻值≥0.5MΩ1kv以下配电装置及馈电线路的绝缘电阻值不应小于0.5MΩ，二次回路必须大于1MΩ。火灾自动报警系统导线用500v兆欧表测量绝缘电阻值不应小于20MΩ，成套灯具中部接线绝缘电阻2MΩ；开关插座不同级性间绝缘电阻≥5MΩ。
检查方法：见本规范第28、0、7条。
