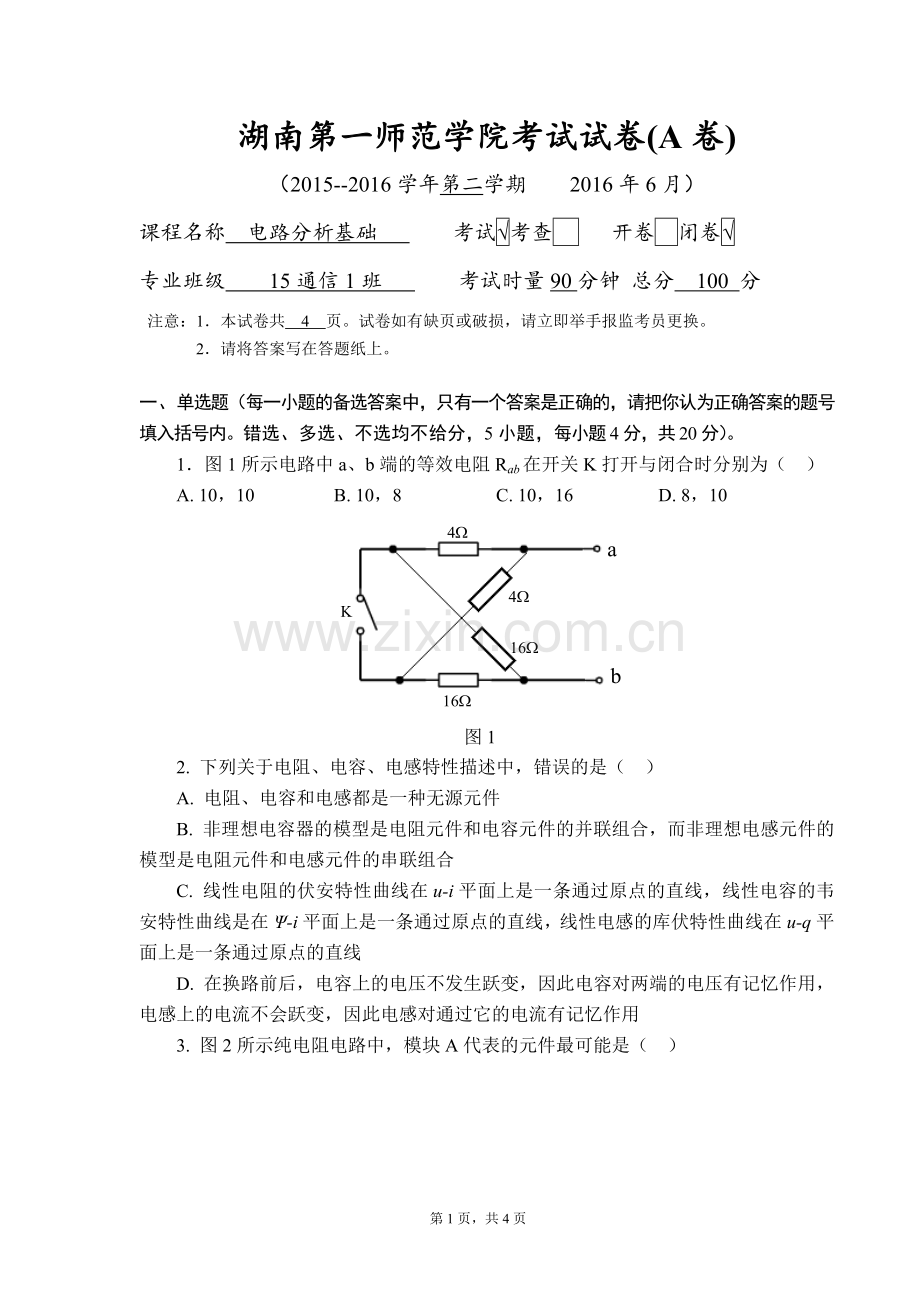

湖南第一师范学院考试试卷(A卷)
（2015--2016学年第二学期　　2016年6月）
课程名称 电路分析基础 考试√考查 开卷 闭卷√
专业班级 15通信1班 考试时量90分钟 总分 100 分
注意：1．本试卷共 4 页。试卷如有缺页或破损，请立即举手报监考员更换。
2．请将答案写在答题纸上。
一、单选题（每一小题的备选答案中，只有一个答案是正确的，请把你认为正确答案的题号填入括号内。错选、多选、不选均不给分，5小题，每小题4分，共20分）。
1．图1所示电路中a、b端的等效电阻Rab在开关K打开与闭合时分别为（ ）
A. 10，10 B. 10，8 C. 10，16 D. 8，10
4W
4W
16W
16W
K
a
b

图1
2. 下列关于电阻、电容、电感特性描述中，错误的是（ ）
A. 电阻、电容和电感都是一种无源元件
B. 非理想电容器的模型是电阻元件和电容元件的并联组合，而非理想电感元件的模型是电阻元件和电感元件的串联组合
C. 线性电阻的伏安特性曲线在u-i平面上是一条通过原点的直线，线性电容的韦安特性曲线是在Ψ-i平面上是一条通过原点的直线，线性电感的库伏特性曲线在u-q平面上是一条通过原点的直线
D. 在换路前后，电容上的电压不发生跃变，因此电容对两端的电压有记忆作用，电感上的电流不会跃变，因此电感对通过它的电流有记忆作用
3. 图2所示纯电阻电路中，模块A代表的元件最可能是（ ）

图2
A. 电阻 B. 电源 C. 电阻电源均有可能 D. 导线
4. 图3所示电路中，电流I为（ ）
A. 1A B. 2A C. 3A D. 4A

图3
5. 图4所示电路中a、b端的等效电阻为（ ）
A. 2A B. 6A C. 8A D.10A
a
b
12W
3W
3W
2W
2W
2W

图4
二、填空题（5小题，每小题4分，共20分）
V3
V1
V2
R
C
3V
4V
1．图5所示中各电压表指示有效值，则电压表V3的读数应为 。

图5
2. 图6所示RL串联正弦交流电路，已知A，R=3Ω，L=4mH，则该电路的有功功率P= ，无功功率Q= ，功率因素＝ 。

图6
3. RLC串联谐振电路品质因数Q=100，若UR=10mV，则电源电压U= ，电容两端电压UC= 。
4. 在一阶RC电路中，若C不变，R越大，则换路后过渡过程越 。
5. 已知负载阻抗为，则该负载性质为 。
三、计算题（5小题，每小题12分，共60分）
1. 图7所示电路，计算i1，i2，i3和受控源吸收的功率。

图7
2. 图8所示电路，已知t<0时S在1位置，电路已工作于稳态。t=0时刻将S从1打到2，求t>0时刻的响应，并求经过零值的时刻。
10V

图8
3. 图9所示电路，如果要让电路工作在欠阻尼状态，求电感L的取值范围。

图8
4. 图9所示电路，已知 V，与同相位，求C的值与。

图9
5. RLC串联电路中，，，求：
（1）输入阻抗与频率ω的关系；
（2）画出阻抗的频率响应；
（3）谐振频率；
（4）品质因数；
（5）通频带带宽。
第4页，共4页
