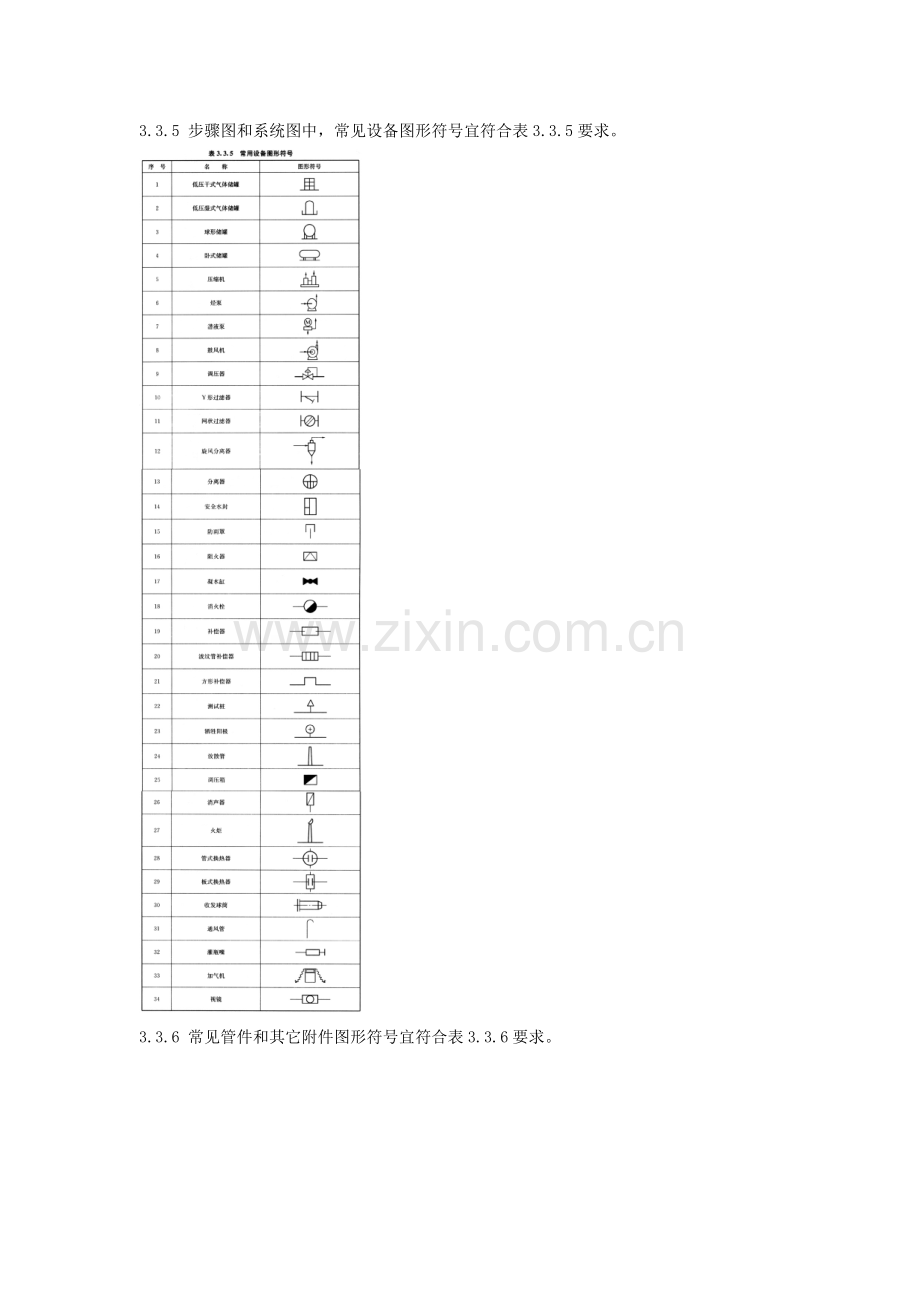

3.3.5 步骤图和系统图中，常见设备图形符号宜符合表3.3.5要求。

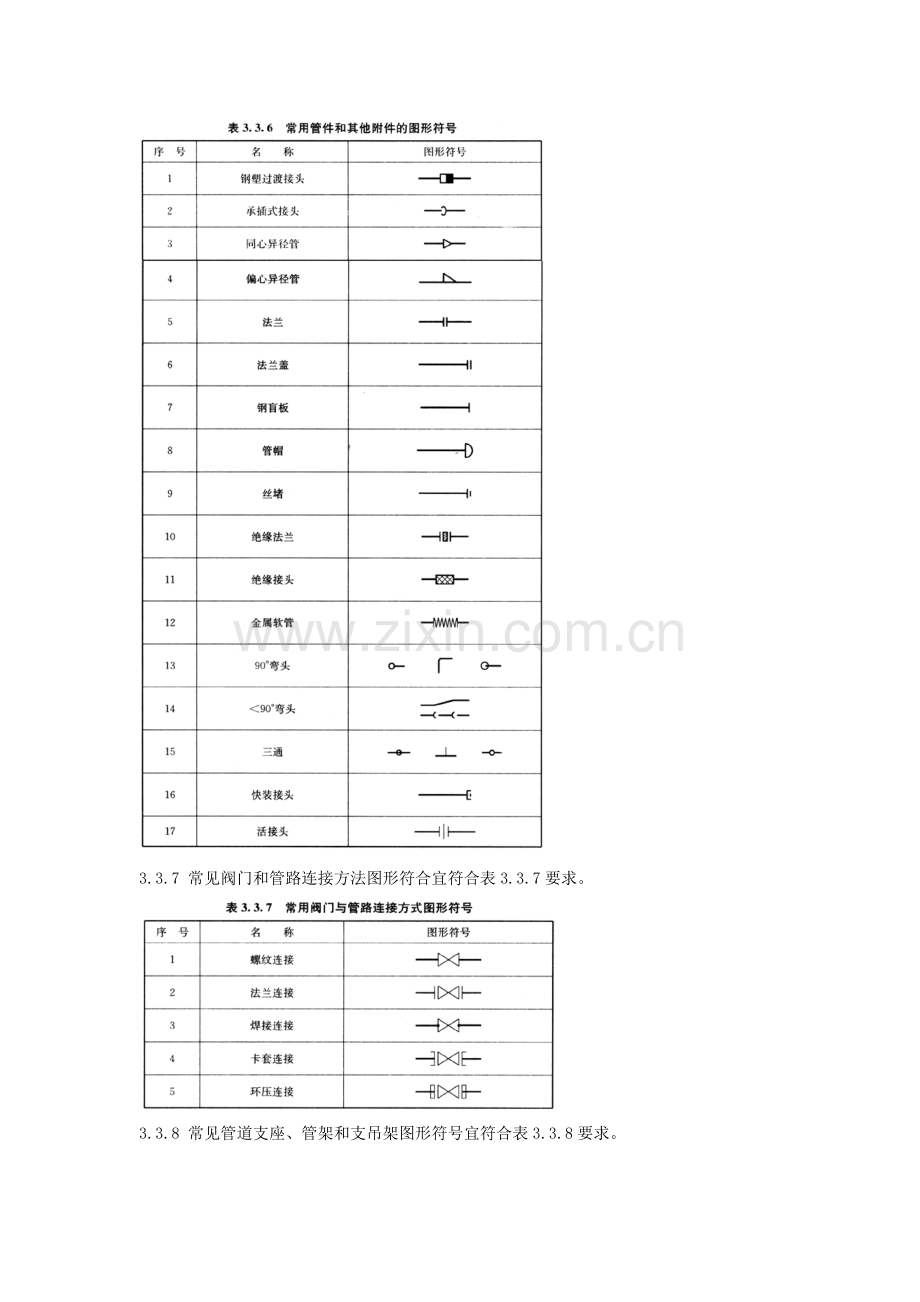

3.3.6 常见管件和其它附件图形符号宜符合表3.3.6要求。

3.3.7 常见阀门和管路连接方法图形符合宜符合表3.3.7要求。

3.3.8 常见管道支座、管架和支吊架图形符号宜符合表3.3.8要求。

3.3.9 常见检测、计量仪表图形符号宜符合表3.3.9要求。

3.3.10 用户工程常见设备图形符号宜符合表3.3.10要求。

4 图样内容及画法
4.1 通常要求
4.1.1 燃气工程各设计阶段设计图纸应满足对应设计深度要求。
4.1.2 图面应突出关键、部署匀称，并应合理选择百分比，凡能用图样和图形符号表示清楚内容不宜采取文字说明。相关全项目标问题应在首页说明，局部问题应注写在对应图纸内。
4.1.3 图名标注方法宜符合下列要求：
1 当一张图中仅有一个图样时，可在标题栏中标注图名；
2 当一张图中有两个及以上图样时，应分别标注各自图名，且图名应标注在图样下方正中。
4.1.4 图面部署宜符合下列要求：
1 当在一张图内部署两个及以上图样时，宜按平面图在下，正剖面图在上，侧剖面图、步骤图、管路系统图或详图在右标准绘制；
2 当在一张图内部署两个及以上平面图时，宜按工艺步骤次序或下层平面图在下、上层平面图在上标准绘制；
3 图样说明应部署在图面右侧或下方。
4.1.5 在同一套工程设计图纸中，图样线宽、图例、术语、符号等绘制方法应一致。
4.1.6 设备材料表应包含设备名称、规格、数量、备注等栏；管道材料表应包含序号(或编号)、材料名称、规格(或物理性能)、数量、单位、备注等栏。
4.1.7 图样文字说明，宜以“注：”、“附注：”或“说明：”形式书写，并用“1、2、3…”进行编号。
4.1.8 简化画法宜符合下列要求：
1 两个及以上相同图形或图样，可绘制其中一个，其它可采取简化画法；
2 两个及以上形状类似、尺寸不一样图形或图样，可绘制其中一个，其它可采取简化画法，但尺寸应标注清楚。
4.2 图样内容及画法
4.2.1 燃气厂站工艺步骤图绘制应符合下列要求：
1 工艺步骤图应采取单线绘制，可不按百分比绘制。其中燃气管线应采取粗实线，其它管线应采取中线(实线、虚线、点画线)，设备轮廓线应采取细实线。
2 工艺步骤图应绘出燃气厂站内工艺装置、设备和管道间相对关系，和工艺过程进行前后次序。当绘制带控制点工艺步骤图时，应同时符合自控专业制图要求。
3 工艺步骤图应绘出全部工艺设备，并标注设备编号或名称。工艺设备应按设备形状以细实线绘制或用图形符号表示。
4 工艺步骤图应绘出全部工艺管线及必需公用管线，根据各设计阶段不一样深度要求，工艺管线应注明管道编号、管道规格、介质流向，公用管线应注明介质名称、流向和必需参数等。
5 应绘出管线上阀门等管道附件，但不包含管道连接件。
6 管道和设备接口方位宜和实际情况相符。
7 管线应采取水平和垂直绘制，不宜用斜线绘制。管线不应穿越设备图形，并应降低管线交叉；当有交叉时，关键管路应连通，次要管路可断开。
8 当有两套及以上相同系统时，可只绘制一套系统工艺步骤图，其它系统相同设备及对应阀件等可省略，但应表示出相连支管，并标明设备编号。
4.2.2 燃气厂站总平面部署图绘制应符合下列要求：
1 应绘出厂站围墙内建(构)筑物轮廓、装置区范围、处于室外及装置区外设备轮廓；工程设计阶段总平面部署图应在现实状况实测地形图基础上绘制，对于邻近燃气厂站建(构)筑物及地形、地貌应表示清楚。应绘出指北针或风玫瑰图。
2 图中建(构)筑物应标注编号或设计子项分号。对应编号或设计子项分号应给出建(构)筑物一览表；表中应注明各建(构)筑物层数、占地面积、建筑面积、结构形式等。
3 图中应标出有爆炸危险建(构)筑物和厂站内外其它建(构)筑物水平净距。
4 图中应标出厂站围墙、建(构)筑物、装置区范围、征地红线范围等四角坐标；对处于室外及装置区外设备，应标出其中心坐标。
5 图中应用粗实线表示新建建(构)筑物，用粗虚线表示预留建设建(构)筑物，用细实线表示原有建(构)筑物。
6 图中应给出厂站占地面积、建筑物占地面积、建筑面积、建筑系数、绿化系数、围墙长度、道路及回车场地面积等关键技术指标。
4.2.3 燃气厂站设备和管道安装图绘制应符合下列要求：
1 设备和管道安装图应根据设计子项分号分别进行设计。安装图应包含平面图、剖面图及剖视图。
2 设备和管道安装平面图应在设计子项建筑平面图、结构平面图或总平面部署图基础上绘制。应绘出设计子项内燃气工艺设备外轮廓线和管道，并给出设备和管道安装定位尺寸。应按建筑图标出建(构)筑物轴线号及关键尺寸，并应绘出墙、门、窗、柱、楼梯和操作平台等。平面图中应绘出指北针或风玫瑰图。
3 在平面图上不能表示清楚位置，应绘制设备和管道安装剖面图或剖视图。剖面图、剖视图应绘出剖切面投影方向可见建(构)筑物、设备外轮廓线和管道，并应标出设备和管道安装定位尺寸和标高。
4 安装图中管道编号应和步骤图中管道编号一致，并标注在管道上方或左侧；也可用细实线引至空白处，标出管道编号、规格、材质、输送介质等。
5 安装图中设备轮廓线应采取细实线绘制。设备编号应和设备明细表一致；当设备有操作平台时，还应标出操作平台标高。
6 安装图中应给出设备明细表，表中应注明设备编号、名称、规格、工艺参数、材料、数量、加工图或通用图图号、选型所实施国家现行相关标准等内容。
7 安装图中直径小于300mm管道宜采取单条粗实线绘制，直径大于等于300mm管道宜采取两条粗实线绘制，法兰宜采取两条细实线绘制。埋地管道应采取粗虚线绘制，管沟内管道应采取单粗实线绘制，并用细实线绘制出管沟边缘。
8 安装图中工艺管道应给出管道标高，并应注明坡度、坡向和介质流向。
9 安装图中应绘出管道支、吊架，给出定位尺寸，并编号。总图和罐区支架宜列出支架一览表，给出支架中心坐标、管道标高、支架顶标高、地面标高、支架长度等。
10 平面图中应标注设计子项建(构)筑物定位坐标和设备基础定位尺寸。当有储罐区时，应标注防液堤四角坐标。
11 剖面图、剖视图中应标出设备安装高度、设备基础高度和设备进出口管道标高。图中应表示出管道转弯、交叉等方向和标高改变。
12 对于非标设备，应绘制管口方位图，并列出管口表，标明管口压力等级、连接方法和用途等。
13 和其它设计子项相接管道应注明续接子项分号和图号。当管道超出本图图幅时应注明续接图纸图号。
4.2.4 小区和庭院燃气管道施工图绘制应符合下列要求：
1 小区和庭院燃气管道施工图应绘制燃气管道平面部署图，可不绘制管道纵断面图。当小区较大时，应绘制区位示意图对燃气管道区域进行标识。
2 燃气管道平面图应在小区和庭院平面施工图、完工图或实际测绘地形图基础上绘制。图中地形、地貌、道路及全部建(构)筑物等均应采取细线绘制。应标注出建(构)筑物和道路名称，多层建筑应注明层数，并应绘出指北针。
3 平面图中应绘出中、低压燃气管道和调压站、调压箱、阀门、凝水缸、放水管等，燃气管道应采取粗实线绘制。
4 平面图中应给出燃气管道定位尺寸。
5 平面图中应注明燃气管道规格、长度、坡度、标高等。
6 燃气管道平面图中应注明调压站、调压箱、阀门、凝水缸、放水管及管道附件规格和编号，并给出定位尺寸。
7 平面图中不能表示清楚地方，应绘制局部大样图。局部大样图可不按百分比绘制。
8 平面图中宜绘出和燃气管道相邻或交叉其它管道，并注明燃气管道和其它管道相对位置。
4.2.5 室内燃气管道施工图绘制应符合下列要求：
1 室内燃气管道施工图应绘制平面图和系统图。当管道、设备部署较为复杂，系统图不能表示清楚时，宜辅以剖面图。
2 室内燃气管道平面图应在建筑物平面施工图、完工图或实际测绘平面图基础上绘制。平面图应按直接正投影法绘制。明敷燃气管道应采取粗实线绘制；墙内暗埋或埋地燃气管道应采取粗虚线绘制；图中建筑物应采取细线绘制。
3 平面图中应绘出燃气管道、燃气表、调压器、阀门、燃具等。
4 平面图中燃气管道相对位置和管径应标注清楚。
5 系统图应按45°正面斜轴测法绘制。系统图布图方向应和平面图一致，并应按百分比绘制；当局部管道按百分比不能表示清楚时，可不按百分比。
6 系统图中应绘出燃气管道、燃气表、调压器、阀门、管件等，并应注明规格。
7 系统图中应标出室内燃气管道标高、坡度等。
8 室内燃气设备、入户管道等处连接做法，宜绘制大样图。
4.2.6 高压输配管道走向图、中低压输配管网部署图绘制应符合下列要求：
1 高压输配管道、中低压输配管网部署图应在现有地形图、道路图、计划图基础上绘制。图中地形、地貌、道路及全部建(构)筑物等均应采取细线绘制，并应绘出指北针。
2 图中应表示出各厂站位置和管道走向，并标注管径。根据设计阶段不一样深度要求，应表示出管道上阀门位置。
3 燃气管道应采取粗线(实线、虚线、点画线)绘制，当绘制彩图时，可采取同一个线型不一样颜色来区分不一样压力级制或不一样建设分期燃气管道。
4 图中应标注关键道路、河流、街区、村镇等名称。
4.2.7 高压、中低压燃气输配管道平面施工图绘制应符合下列要求：
1 高压、中低压燃气输配管道平面施工图应在沿燃气管道路由实际测绘带状地形图或道路平面施工图、完工图基础上绘制。图中地形、地貌、道路及全部建(构)筑物等均应采取细线绘制，并应绘出指北针。
2 宜采取幅面代号为A2或A2加长尺寸图幅。
3 图中应绘出燃气管道及和之相邻、相交其它管线。燃气管道应采取粗实线单线绘制，其它管线应采取细实线、细虚线或细点画线绘制。
4 图中应注明燃气管道定位尺寸，在管道起点、止点、转点等关键控制点应标注坐标；管道平面弹性敷设时，应给出弹性敷设曲线相关参数。
5 图中应注明燃气管道规格，其它管线宜标注名称及规格。
6 图中应绘出凝水缸、放水管、阀门和管道附件等，并注明规格、编号及防腐等级、做法。
7 当图中三通、弯头等处不能表示清楚时，应绘制局部大样图。
8 图中应绘出管道里程桩，标明里程数。里程桩宜采取长度为3mm垂直于燃气管道细实线表示。
9 图中管道平面转点处，应标注转角度数。
10 应绘出管道配重稳管、管道锚固、管道水工保护等位置、范围，并给出做法说明。
11 对于采取定向钻方法管道穿越工程，宜绘出管道入土、出土处工作场地范围；对于架空敷设管道，应绘出管道支架，并应给出支架、支座形式、编号。
12 当平面图内容较少时，可作为管道平面示意图并入到燃气输配管道纵断面图中。
13 当两条燃气管道同沟并行敷设时，应分别进行设计。设计燃气管道应用粗实线表示，并行燃气管道应用中虚线表示。
4.2.8 高压、中低压燃气输配管道纵断面施工图绘制应符合下列要求：
1 高压、中低压燃气输配管道纵断面施工图应在沿燃气管道路由实际测绘地形纵断面图或道路纵断面施工图、完工图基础上绘制。
2 宜采取幅面代号为A2或A2加长尺寸图幅。
3 对应标高标尺，应绘出管道路由处现实状况地面线、设计地面线、燃气管道及和之交叉其它管线。穿越有水河流、沟渠、水塘等处应绘出水位线。燃气管道应采取中粗实线双线绘制。现实状况地面线、其它管线应采取细实线绘制；设计地面线应采取细虚线绘制。
4 应绘出燃气管道平面示意图。
5 对应平面图中里程桩，应分别标明管道里程数、原地面高程、设计地面高程、设计管底高程、管沟挖深、管道坡度等。
6 管道纵向弹性敷设时，图面应标注出弹性敷设曲线相关参数。
7 图中应绘出凝水缸、放水管、阀门、三通等，并注明规格和编号。
8 应绘出管道配重稳管、管道锚固、管道水工保护、套管保护等位置、范围，并给出做法说明及相关大样图。
9 对于采取定向钻方法管道穿越工程，应在管道纵断图中绘出穿越段土壤地质情况。对于架空敷设管道，应绘出管道支架，并给出支架、支座形式、编号、做法。
10 应注明管道材质、规格及防腐等级、做法。
11 宜注明管道沿线土壤电阻率情况和管道施工土石方量。
12 图中管道竖向或空间转角处，应标注转角度数及弯头规格。
13 对于顶管穿越或加设套管敷设管道，应标注出套管管底标高。
14 应标出和燃气管道交叉其它管线及障碍物位置及相关参数。
本标准用词说明
1 为便于在实施本标准条文时区分对待，对要求严格程度不一样用词说明以下：
1) 表示很严格，非这么做不可：
正面词采取“必需”，反面词采取“严禁”；
2) 表示严格，在正常情况下均应这么做：
正面词采取“应”，反面词采取“不应”或“不得”；
3) 表示许可稍有选择，在条件许可时首先应这么做：
正面词采取“宜”，反面词采取“不宜”；
4) 表示有选择，在一定条件下能够这么做，采取“可”。
2 条文中指定应按其它相关标准实施写法为：
“应符合……要求”或“应按……实施”。
引用标准名目
1 《房屋建筑制图统一标准》GB/T 50001
2 《技术制图 图纸幅图和格式》GB/T 14689

条文说明
制订说明
《燃气工程制图标准》CJJ/T 130—经住房和城镇建设部7月8日以第345号公告同意颁布。
在标准制订过程中，编制组对燃气专业传统制图画法进行了调研，结合工程实践，参考了中国其它行业制图标准，对燃气工程制图各项要求作出了要求。
为便于广大设计、施工、科研、学校等单位相关人员在使用本标按时能正确了解和实施条文要求，《燃气工程制图标准》编制组按章、节、条次序编制了本标准条文说明，对条文要求目标、依据和实施中需注意相关事项进行了说明。不过，本条文说明不含有和标准正文相同法律效力，仅供使用者作为了解和把握标准要求参考。
1 总则
1.0.1 本标准编制标准是尽可能和国家现行相关标准协调、统一，并合适考虑已沿用多年制图要求和习惯，依据燃气工程特点，使其方便操作和管理。
1.0.2 本标准也适适用于改建、扩建项目中原有燃气设施实际测绘图绘制。
1.0.4 本标准只要求了城镇燃气工程制图基础要求，不可能将工程中出现全部专业内容全部包含在内。所以，碰到本标准未要求专业制图内容时，应实施国家现行相关标准。
2 制图基础要求
2.1 图幅
2.1.1 图纸幅面和图框尺寸应和国家标准《房屋建筑制图统一标准》GB/T 50001—中第2.1节要求一致，本标准未要求标题栏尺寸和格式，使用者可依据实际情况自行确定。
2.1.2 尺寸加长是当基础幅面尺寸不能满足要求时提出，加长尺寸取整数倍是为了便于记忆和确保图纸规格统一。长边加长后尺寸和现行国家标准《技术制图 图纸幅面和规格))GB/T 14689要求一致。
2.2 图纸编排次序
2.2.1～2.2.2 要求了图纸根据类型、专业等编排次序。
2.3 图线
2.3.1 本标准要求粗、中、细线线宽百分比目标是使图面层次分明，未硬性要求线宽组合，使用者可依据图样类别、百分比大小及复杂程度根据国家标准《房屋建筑制图统一标准》GB/T 50001—第3.0.1条要求选择b值。当图纸幅面较大时，能够选择较大b值；当图线较密时，能够选择较小b值。如燃气管道计划图、可行性研究附图等可选择较大b值。
2.3.3 常见线型选择要考虑以下原因：
1 当单独绘制设备平面图和剖面图时，设备为关键内容，其轮廓线要用粗线。在设备、管道平面图和剖面图中，首先突出管道，要用粗线；其次突出设备，要用中线。
2 管道不管采取单线还是双线表示均要以表示清楚、图面美观均衡为标准。
2.4 百分比
2.4.2 本标准对同一图样垂直方向和水平方向分别标注不一样百分比要求，和国家标准《技术制图 百分比》GB/T 14690-93要求一致。具体百分比选择以能够表示意图为标准，不宜过大，也不宜过小。
2.4.5 工程制图时，要优先采取表2.4.5中所列常见百分比。燃气管网总平面图百分比能够依据各城镇地形图或计划图百分比确定。
2.5 字体
2.5.1 汉字采取长仿宋体是《技术制图 字体》GB/T 14691等国家标准要求。汉字、拉丁字母、希腊字母、阿拉伯数专和；马数字组合书写方法，应符合国家标准《房屋建筑制图统一标准》GB/T 50001—第4章相关要求。
2.6 尺寸标注
2.6.3 “一张图宜采取一个起止符”要求和国家标准《机械制图》和国家标准《机械工程CAD制图规则》GB/T 14665—1998要求一致。短斜线采取中粗线，箭头采取实心箭头，使其比较醒目。
2.6.6 尺寸数字方向，要按图1要求注写。若尺寸数字在30°斜线区内，要按图2形式注写。

2.7 管径和管道坡度
2.7.2 此标注方法关键适适用于初步设计、施工图和完工图，其它设计阶段也能够采取公称直径表示。
2.8 标高
2.8.1 标高标注以能表述清楚建筑及管道等高程改变为标准，不用标注过多。依据现行国家标准《房屋建筑制图统一标准》GB/T 50001要求，标高符号等腰三角形高宜为(2.5～5.0)mm。
2.9 设备和管道编号标注
2.9.1 本条要求编号表示方法除适适用于设备及零部件外，标准上也适适用于城镇燃气制图中其它需要编号情况，如管路附件和管线设施等编号。
2.9.2 依据需要，编号标志所用圆直径也能够加大，粗实线能够加长。
2.10 剖面图剖切符号
2.10.1 剖切位置线长度和剖视方向线长度能够视图幅大小合适调整。
3 常见代号和图形符号
3.1 通常要求
3.1.2 一套图纸中所采取代号和图形符号可放在图纸首页总说明中，也可分别放在各相关图纸关键图样中。
3.2 管道代号
3.2.1 管道代号通常起源于英文名称字头，能够表示出管道输送介质不一样参数和管道用途；管道代号尽可能采取一个字母，当采取一个字母造成混淆时能够增加字母；表3.2.1列出是燃气工程中常见管道代号。表1为部分常见管道代号英文名称。
表1 部分常见管道代号英文名称
序号
管道名称
管道代号
英文名称
1
燃气管道(通用)
G
gas pipe
2
高压燃气管道
HG
high-pressure gas pipe
3
中压燃气管道
MG
mid-pressure gas pipe
4
低压燃气管道
LG
low-pressure gas pipe
5
天然气管道
NG
natural gas pipe
6
压缩天然气管道
CNG
compressed natural gas pipe
7
液化天然气气相管道
LNGV
liquefied natural gas vapor phase pipe
8
液化天然气液相管道
LNGL
liquefied natural gas liquid phase pipe
9
液化石油气气相管道
LPGV
liquefied petroleum gas vapor phase pipe
10
液化石油气液相管道
LPGL
liquefied petroleum gas liquid phase pipe
11
液化石油气混空气管道
LPG-AIR
liquefied petroleum gas mixing air pipe
12
人工煤气管道
M
manufactured gas pipe
13
供油管道
O
oil supply pipe
14
压缩空气管道
A
compressed air pipe
15
给水管道
W
water supply pipe
16
热水管道
H
Hot-water pipe
17
放散管道
V
vent pipe
3.3 图形符号
3.3.1 表3.3.1厂站常见图形符号是结合中国燃气工程制图习惯，依据简单、形象、轻易绘制标准，经归纳整理后制订。
3.3.4～3.3.10 表3.3.4和表3.3.5中图形符号常见于燃气工程系统图、步骤图等。为降低绘图工作量和有利于计算机绘图，尽可能不用、少用涂黑图形符号。对形式多样、外形复杂设备、器具和仪表等图形符号，通常依据其外形简化绘制。
4 图样内容及画法
4.1 通常要求
4.1.1～4.1.8 要求了燃气工程各阶段制图深度要求及内容、画法通用要求。
4.2 图样内容及画法
4.2.1 本条要求了燃气厂站工艺步骤图样画法。工艺步骤图能够不按百分比绘制，不反应设备和管道空间相对位置，关键反应工艺系统组成、各组成部分关系和各步骤内工艺过程进行次序；应采取单线绘制，管道和设备接口方位可和实际情况大致相符。
3 在工艺步骤图中标明全部工艺设备编号或名称，能够比较直观地反应出该工艺系统组成。“工艺设备按设备形状以细实线绘制或用图形符号表示”能够深入明确工艺设备特点及功效。
5～6 因储存站、液化石油气灌瓶站和气化站、门站、调压站等工艺管线比较复杂，在管线上注明管号、管径及流向，并绘制出全部阀门、管件和管道和设备接口方位和阀门排列次序等，便于直观反应系统工作原理和各组成部分关系。管道连接件指：法兰、三通、弯头等。
4.2.2 本条要求了燃气厂站总平面部署图画法。包含平面部署图内容、线形、定位要求等。
4.2.4 本条要求了小区和庭院燃气管道施工图图样画法。
1 绘制燃气管道平面部署图，是为了确定燃气管道平面位置和和各建(构)筑物之间相对关系。小区内地下管网较复杂，通常没有纵向管道综合图，所以，小区和庭院燃气管道施工图可不绘制管道纵断面图。
2 在燃气管道平面部署图中，图中地形、地貌、道路及全部建筑物等均采取细线绘制，能更清楚地反应出燃气管道平面位置。
3～5 小区和庭院燃气管道施工图可不绘制管道纵断面图，所以，要在平面图中注明管径、坡度、管道长度、标高或埋深等参数。
4.2.5 本条要求了室内燃气管道施工图制图要求。
室内燃气管道施工图包含各楼层平面图和系统图(轴测图)。平面图按正投影法绘制，平面图上建筑轮廓线按建筑平面图绘制，图中应标出管道相对位置和管径；系统图按45°正面斜轴测法绘制、，图中应绘出阀门、煤气表等设备及三通、弯头等管件，并标出室内燃气管道管径、标高、坡度，以满足施工安装要求。
4.2.7～4.2.8 条文要求了高压、中低压燃气输配管道平面和纵断面施工图图样画法和深度要求。
