淋雨试验机工作原理.doc

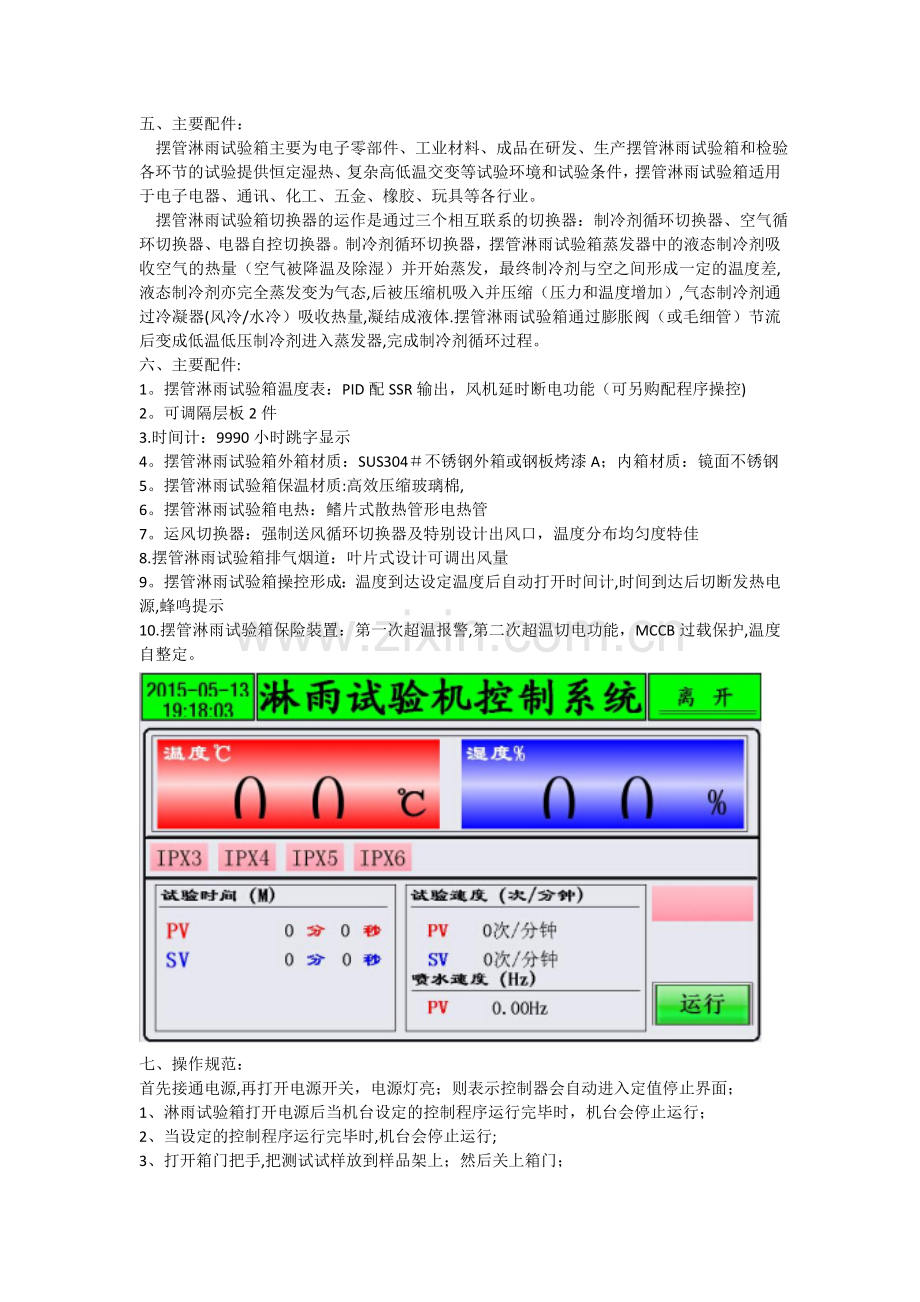

淋雨试验机工作原理一、箱体结构:1.箱体外壳材料采用优质不锈钢板发纹处理,内胆材料采用不锈钢光板。2。大面积可视玻璃门，便于观测试验箱体内被测试样状况。3.试验箱底部采用高质量可固定式PU活动轮，方便用户搬移。4.具有270度摆管和360度旋杆喷水装置。5.可调转速的样品台。二、控制系统:1。金钟.默勒可编程控制器来完成对整个系统时间及顺序控制。2.采用进口变频器控制转速有效保证试验按标准运行。三、设备使用条件：1.环境温度：5+28(24小时内平均温度28)2.环境湿度：853。机器放置前后左右各80公分不可放置东西。四、灯具外壳防护： 淋雨试验箱适用于外部照明和信号装置及汽车灯具外壳防护，能够提供逼真的模拟电子产品及其元器件在运输和使用期间可能受到的淋水和喷淋试验等各种环境。以达到检测各种产品的防水性能。下面呢，ASLI就来给大家简单介绍一下关于淋雨试验箱的防护技术有什么样的三要求：1、设备及检修通道等设计与安装应符合国家相关安全技术标准2、设计时考虑防止产品小零部件落入设备本体造成运动件卡阻现象3、设备须设置接地装置，电控柜四周设置安全防护栏4、安全说明书及安全标志须用国家通用符号标识，或用中文字标识,在设备装运时，所有安全标志须贴好。五、主要配件： 摆管淋雨试验箱主要为电子零部件、工业材料、成品在研发、生产摆管淋雨试验箱和检验各环节的试验提供恒定湿热、复杂高低温交变等试验环境和试验条件，摆管淋雨试验箱适用于电子电器、通讯、化工、五金、橡胶、玩具等各行业。 摆管淋雨试验箱切换器的运作是通过三个相互联系的切换器：制冷剂循环切换器、空气循环切换器、电器自控切换器。制冷剂循环切换器，摆管淋雨试验箱蒸发器中的液态制冷剂吸收空气的热量（空气被降温及除湿）并开始蒸发，最终制冷剂与空之间形成一定的温度差,液态制冷剂亦完全蒸发变为气态,后被压缩机吸入并压缩（压力和温度增加）,气态制冷剂通过冷凝器(风冷/水冷）吸收热量,凝结成液体.摆管淋雨试验箱通过膨胀阀（或毛细管）节流后变成低温低压制冷剂进入蒸发器,完成制冷剂循环过程。六、主要配件:1。摆管淋雨试验箱温度表：PID配SSR输出，风机延时断电功能（可另购配程序操控)2。可调隔层板2件3.时间计：9990小时跳字显示4。摆管淋雨试验箱外箱材质：SUS304不锈钢外箱或钢板烤漆A；内箱材质：镜面不锈钢5。摆管淋雨试验箱保温材质:高效压缩玻璃棉,6。摆管淋雨试验箱电热：鳍片式散热管形电热管7。运风切换器：强制送风循环切换器及特别设计出风口，温度分布均匀度特佳8.摆管淋雨试验箱排气烟道：叶片式设计可调出风量9。摆管淋雨试验箱操控形成：温度到达设定温度后自动打开时间计,时间到达后切断发热电源,蜂鸣提示10.摆管淋雨试验箱保险装置：第一次超温报警,第二次超温切电功能，MCCB过载保护,温度自整定。七、操作规范：首先接通电源,再打开电源开关，电源灯亮；则表示控制器会自动进入定值停止界面；1、淋雨试验箱打开电源后当机台设定的控制程序运行完毕时，机台会停止运行；2、当设定的控制程序运行完毕时,机台会停止运行;3、打开箱门把手,把测试试样放到样品架上；然后关上箱门；注意：摆放试样的容量不可超过测试区容量之2/3;4、按照“TEMI880操作手册”，先进行试验设定操作，然后根据所设操作模式进入测试状态；5、在测试中若欲观察箱内变化状况时,可开启门灯开关，经由视窗知悉内部之变化情形可打开；在控制器上会显示测试箱内的温度和湿度变化（若测试无湿度要求则湿度值无显示值）；6、打开箱门把手，把测试试样从样品架上取出,查看测试后的样品，并予以记录测试状况；此次测试完成；7、测试完毕后，关掉电源开关.八、注意事项：1、在运行中听到意外声响,需停机检查,待查出故障解决后才可重新开机，以免影响设备使用寿命。2、传动机构必须定期加油，减速机必须加清洁的20机油。3、淋雨试验箱定位后，需把支承架撑起，防止设备试验时脚轮受到震动后移位.4、淋雨试验箱较长时间运行,如发现喷水孔堵塞,必须拆下管路，用自来水冲洗后再装配上去。淋雨试验箱防水试验等级；对于可便携式、户外用以及汽车电子均有防水测试要求，在国际上不论是IEC、MIL或ETSI以及SAE均有制订相对应的测试要求。IEC/EN60529防水分为9个等级（等级0等级8）,防水等级（e.g.IPX4-防水等级4)：Level0:完全防水无保护1：垂直方向滴水应无有害影响2：外壳的各垂直面在15范围内倾斜时，垂直滴水应无有害影响3：各垂直面60范围内淋水，无有害影响4:向外壳各方向溅水无有害影响5：向外壳各个方向喷水无有害影响6:向外壳各个方向强烈喷水无有害影响7：浸入规定压力的水中经规定时间后外壳进水量不致达到有害程度8：按生产厂和用户双方同意的条件（应比Level7严酷）持续潜水后外壳进水量不致达有害程度。
