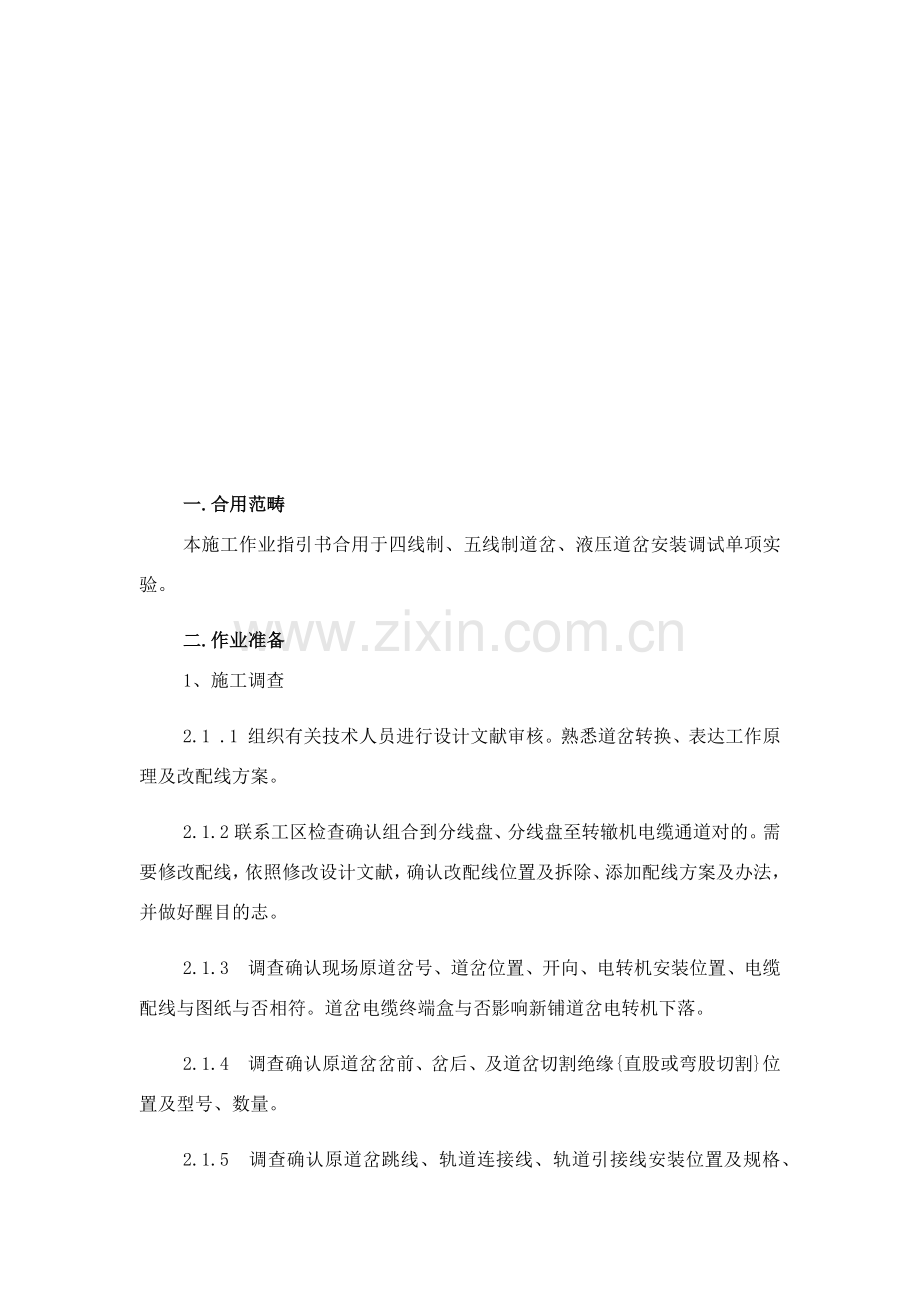

道岔安装调试作业指引书目 录1.合用范畴12.作业准备13.技术规定14.操作程序及工艺流程25.操作规定26.劳动组织57 材料规定68 设备机具配备69.质量控制及检查610.安全及环保规定7一.合用范畴本施工作业指引书合用于四线制、五线制道岔、液压道岔安装调试单项实验。二.作业准备1、施工调查2.1 .1 组织有关技术人员进行设计文献审核。熟悉道岔转换、表达工作原理及改配线方案。2.1.2 联系工区检查确认组合到分线盘、分线盘至转辙机电缆通道对的。需要修改配线，依照修改设计文献，确认改配线位置及拆除、添加配线方案及办法，并做好醒目的志。2.1.3 调查确认现场原道岔号、道岔位置、开向、电转机安装位置、电缆配线与图纸与否相符。道岔电缆终端盒与否影响新铺道岔电转机下落。2.1.4 调查确认原道岔岔前、岔后、及道岔切割绝缘直股或弯股切割位置及型号、数量。2.1.5 调查确认原道岔跳线、轨道连接线、轨道引接线安装位置及规格、数量。2.1.6 调查确认工务预铺道岔位置、道岔预铺与否平顺，轨距、枕距与否符合道岔安装技术规定，电转机安装位置空间与否侵限。 2、工作前准备 2.2.1 安全预想 2.2.2 召开班前会，作业负责人布置当天工作内容和人员分工，明确作业地点、时间、任务、办法、原则。 2.2.3 做好安全预想，由作业负责人（或安全员）依照当天工作内容有针对性地交待劳动安全和行车安全办法。 2.2.4 清点、检查作业工具、材料、仪表齐全良好。 2.2.5 实验通讯联系工具、照明工具（依照作业时间）状态良好 2.2.6 作业防护用品携带齐全。 3、登记联系 2.3.1 驻站（所）联系员按照规定提前50分钟到岗，在行车设备检查登记簿内登记，得到车站值班员（调度员）容许作业命令后，告知现场作业负责人和安全防护员上道作业，按规定做好安全防护。 2.3.2 作业前作业人员应与驻站（所）联系员互试通信联系工具，拟定作业地点、内容。带领作业人员提前30分钟到作业地点就近路网作业门外待命。 2.3.3 接到准许上道作业命令后，按照规定作业行进路线，带领作业人员进入作业区。 2.3.4 作业中安全防护员将作业地点变动状况及时告知驻站（所）联系员，定期与驻站（所）联系员进行联系，保证通讯畅通。3. 技术规定 1、道岔安装预调 室内外作业人员必要共同确认新预铺道岔电转机安装位置与原道岔电转机安装位置一致。3.1.1 道岔杆件、托板安装平顺、配件齐全，紧固良好。3.1.2 电转机安装平整，连接油管，加注液压油，排净空气， 手摇电转机调节道岔开程，在道岔定位、反位时，尖轨与基本轨间距离一动185MM.二动75mm.动程：一动 200，二动 160. 道岔在定位和反位时，尖轨与基本轨，密贴段各牵引点间有4mm及以上间隙时，道岔不得锁闭和接通道岔表达。3.1.2 两牵引点之间有5 mm及以上间隙时不得接通道岔表达电路。3.2 道岔转换检查3.2.3 ZYJ7电液转辙机在正常转换时，液压系统有足够压力（13-15兆帕），溢流阀溢流压力应调节为额定转换压力1.11.3倍；道岔因故不能转换究竟时，溢流阀应溢流。3.3 道岔位置室内外一致性检查3.2.2 ZD（J）9型转辙机在正常转动时，摩擦连接器不空转，作用良好；道岔因故不能转换究竟时，摩擦连接器应空转。摩擦转换力应调节符合产品技术规定。通过室内操纵道岔转换，核对启动继电器（2DQJ）与操纵意图一致，道岔实际开向应与室内操纵意图一致，定反位表达继电器与道岔实际开向一致。3.4 切断表达检查断开转辙机和密贴检查器中任意一组表达接点时，必要切断表达电路。2.2 转辙机内部检修2.2.1 机盖开闭自如，防水，防尘性能良好，暗锁灵活有效。2.2.2 转辙机遮断开关锁通断电源性能良好，通电时，摇把挡板能有效阻挡摇把插入摇把齿轮。当切断开关时，摇把能顺利插入摇把齿轮。电源一旦被切断，非经人工恢复不得接通电路，摇把齿轮轴用挡圈无脱落现象。2.2.3 正常转换道岔时，滚珠丝杠动作平稳无噪音，摩擦连接器作用良好。2.2.4 转辙机上、下两检测杆无上下张嘴和左右偏移现象，叉型连接头销孔磨损量不不不大于1mm。2.2.5 速动开关通、断电作用良好。2.2.6 滚珠丝杠、动作杆、检测杆、齿轮组、锁闭块、锁舌、操纵板等均应保持润滑。2.2.7 检测杆缺口调节应为批示标对准检测杆缺口标记中间，用于尖轨、心轨第一牵引点转辙机距两侧各1.50.5mm，别的牵引点转辙机距两侧各2.00.5mm，且机内外一致。2.2.8 各部螺丝、防松卡齐全良好；接线端子压线良好，无松脱。2.2.9 转辙机内部无异物。2.3 外锁闭及安装装置检修2.3.1 各部机件安装原则牢固，无脱落、折断、断裂现象，各部螺丝采用防松办法。2.3.2 各种机件保持清洁、油润、无锈蚀。2.3.3 表达杆销子旷动量应不不不大于0.5mm，其他部位不不不大于lmm。2.3.4 锁钩横向轴串效果良好，能灵活调节锁钩转角。锁闭铁、锁闭框无裂纹，锁钩轴销与尖轨连接铁销孔之间应有0.5mm间隙。2.3.5 锁闭杆限位槽与限位螺钉（限位销）凹型磨耗深度不不不大于lmm；发现超标时及时更换解决。2.3.6 各种杆件在道岔转换过程中动作平稳、灵活，无弯曲，无别劲，无卡阻现象。2.3.7 尖轨及心轨动程及锁闭量符合规定：60kg/m 12号道岔：尖轨第一牵引点动程1605mm，锁闭量35mm；尖轨第二牵引点动程755mm，锁闭量20mm；60kg/m 12号道岔（SC325）：尖轨第一牵引点动程1605mm，锁闭量35mm；尖轨第二牵引点动程1145mm，锁闭量20mm；尖轨第三牵引点动程55（71-16）5mm，锁闭量20mm；心轨第一牵引点动程1013mm，锁闭量35mm；心轨第二牵引点动程58mm,，锁闭量20mm； 60kg/m 18号道岔（CZ2537灰枕）：尖轨第一牵引点动程1605mm，锁闭量35mm；尖轨第二牵引点动程1185mm，锁闭量20mm；尖轨第三牵引点动程755mm，锁闭量20mm；心轨第一牵引点动程1193mm，锁闭量30mm；心轨第二牵引点动程71mm,锁闭量20mm；60kg/m 18号道岔（钢枕）：尖轨第一牵引点动程1605mm，锁闭量35mm；尖轨第二牵引点动程1225mm，锁闭量20mm；尖轨第三牵引点动程695mm，锁闭量20mm；心轨第一牵引点动程983mm，锁闭量30mm；心轨第二牵引点动程56mm,锁闭量20mm；60kg/m 18号道岔（客专线GLC07）：尖轨第一牵引点动程1602mm，锁闭量35mm；尖轨第二牵引点动程1182mm，锁闭量20mm；尖轨第三牵引点动程712mm，锁闭量20mm；心轨第一牵引点动程1151mm，锁闭量35mm；心轨第二牵引点动程64mm,锁闭量20mm;60kg/m 12号道岔（客专GLC06）：尖轨第一牵引点动程1602mm，锁闭量35mm；尖轨第二牵引点动程912mm，锁闭量20mm；心轨第一牵引点动程1231mm，锁闭量35mm；心轨第二牵引点动程76mm，锁闭量20mm;尖轨及心轨各牵引点动程及锁闭量定、反位应均匀，其偏差不不不大于2mm；其他型号按信号维护规则第3.7.3条执行。2.3.8 按周期检查、测试绝缘套管、垫片，更换不良杆件绝缘套管、垫片。2.4 道岔状况动态检查2.4.1 设备无外界干扰和异状，尖轨和基本轨间无异物，杆件处无杂物。2.4.2 道岔密贴状态良好,尖轨、基本轨无肥边，不得影响道岔密贴。2.4.3 扳动道岔时各部动作灵活、平稳，无异声，无异状，无反弹。 2.4.4 道岔密贴尖轨、斥离尖轨及心轨无翘头，无变形。2.4.5 道岔各牵引点处锁闭杆中心相应两基本轨或翼轨之间工务几何尺寸符合规定：60kg/m 12号道岔（SC325）：尖轨第一牵引点1440mm，尖轨第二牵引点1475mm，尖轨第三牵引点1522mm，心轨第一牵引点134mm，心轨第二牵引点492mm；60kg/m 18号道岔（灰枕）：尖轨第一牵引点1437mm，尖轨第二牵引点1455mm，尖轨第三牵引点1501mm，心轨第一牵引点117mm，心轨第二牵引点447.3mm；60kg/m 18号道岔（钢枕）：尖轨第一牵引点1438mm，尖轨第二牵引点1462mm，尖轨第三牵引点1504mm，心轨第一牵引点124mm，心轨第二牵引点427mm；60kg/m 18号道岔（客专线GLC07）：尖轨第一牵引点1438mm，尖轨第二牵引点1462mm，尖轨第三牵引点1504mm，心轨第一牵引点124mm，心轨第二牵引点427mm；60kg/m 12号道岔（客专线GLC06）：尖轨第一牵引点1441mm，尖轨第二牵引点1497mm，心轨第一牵引点130mm，心轨第二牵引点476mm；60kg/m 12号道岔（铁联线005-010钢枕）：尖轨第一牵引点1439mm，尖轨第二牵引点1502mm； 60kg/m 12号道岔（专线4249灰枕）：尖轨第一牵引点1441mm，尖轨第二牵引点1505mm。2.4.6 道岔在转换过程中尖轨或心轨不颤抖，各牵引点解锁或锁闭动作一致。2.4.7 手摇道岔时各部动作灵活、平稳，无反弹。2.5 箱盒内部检修2.5.1 箱盒内部清洁，防尘、防潮设施良好，名牌齐全、对的，笔迹清晰。2.5.2 箱盒内部螺丝紧固，配线绑扎整洁无破皮老化，采用防磨卡办法。2.5.3 器材类型对的，无过热现象，安装牢固。2.5.4 图纸塑封齐全，与实物相符。2.6 扳动实验2.6.1 扳动道岔时各部动作灵活、平稳，无异声，无异状，无反弹。2.6.2 道岔尖轨与基本轨（心轨与翼轨）密贴良好，锁闭铁下斜面与锁钩内斜面吻合良好。2.6.3 在道岔各密贴段牵引点处插入4mm厚、20mm宽铁板时道岔不能锁闭和接通道岔表达，列车运营速度不大于160mm道岔，两牵引点之间插入10mm厚、20mm宽铁板时不得接通道岔表达；列车运营速度不不大于160mm道岔，两牵引点之间插入5mm厚、20mm宽铁板时不得接通道岔表达。2.6.4 道岔转换终了时斥离轨开程符合原则，防跳装置作用良好，不松动，不卡阻。2.6.5 道岔在转换过程中尖轨或心轨不颤抖，各牵引点解锁或锁闭动作一致。2.7 测试2.7.1 提速道岔转换阻力及S700K电动转辙机转换力测试：2.7.1.1 S700K电动转辙机转换力测试、调节符合维规规定。双机牵引道岔（9号或12号），第一牵引点额定转换力3000N；第二牵引点额定转换力4500N；五机牵引道岔12号（SC325），第一、二牵引点额定转换力3000N；第三牵引点额定转换力6000N；心轨第一牵引点额定转换力2500N；心轨第二牵引点额定转换力6000N；五机牵引道岔18号（灰枕或钢枕），第一、二牵引点额定转换力3000N；第三牵引点额定转换力4500N；心轨第一牵引点额定转换力2500N；心轨第二牵引点额定转换力6000N；五机牵引道岔18号（客专线GLC07），第一、二牵引点额定转换力3000N；第三牵引点额定转换力6000N；心轨第一牵引点额定转换力2500N力；心轨第二牵引点额定转换力6000N；四机牵引道岔12号（客专线GLC06），第一牵引点额定转换力3000N；第二牵引点额定转换力4500N；心轨第一牵引点额定转换力2500N；心轨第二牵引点额定转换力6000N。2.7.1.2 提速道岔各牵引点转换阻力不不不大于S700K电动转辙机各牵引点额定转换力1/2。2.7.2 道岔保护器输出端直流电压不不大于20V（更换时测试）。2.7.3 钢枕绝缘单边漏泄不得不不大于轨面电压三分之一。2.7.4 道岔位置核对，设备加锁,销记。2.7.5 测试转辙机动作电流应不不不大于2A，当道岔不能转换究竟时，电流普通不不不大于3A。2.7.6 按级测试项目进行测试并记录。2.8 填写记录2.8.1作业完毕，按规定清点、核对工具、材料、仪表等并所有收回，所有人员下道后由作业负责人告知驻站（所）联系员按规定办理销记手续。2.8.2 召开班后会，由作业负责人组织，作业人员报告任务完毕、设备质量、安全防护等方面状况，作业负责人填写工作日记，对作业中发现未能克服问题纳入待修记录。2.9工长检查项目2.9.1 调节道岔4mm不锁闭，道岔有爬行标记，爬行不超标。2.9.2 各部顶铁与尖轨或心轨间隙符合原则。2.9.3 转辙机拉力及道岔转换阻力测试，调节达到原则。2.9.4 测试符合原则，动作电流不超标。2.9.5 道岔尖轨、心轨、滑床板台面及外锁闭装置清洁、光滑、涂油良好，无污垢。2.9.6 锁钩横向轴串效果良好，锁闭铁、锁闭框无裂纹，锁钩轴销与尖轨连接铁销孔之间应有0.5mm间隙。2.9.7 道岔尖轨及心轨各牵引点开程及锁闭量符合规定，定、反位应均匀，其偏差均不不不大于2mm。 2.9.8 每年4月份、11月份对外锁闭装置进行应力调节。2.9.9 关于工务、电务结合部设备状态良好。5.4.2 单操道岔1 通过单操或排列进路，确认室内1DQJ、2DQJ继电器动作与操作意图一致。2 确认室内表达DBJ或FBJ继电器与操作意图一致。5.3 室外模仿实验5.3.1 将室外道岔模仿器连接到室外电缆上。5.3.2 操纵室外模仿实验器。5.3.3 确认室外转辙机动作正常。5.3.4 确认转辙机与室内操作意图一致，表达对的。5.4 室内外挂连实验5.4.1 撤除室内二极管和室外模仿实验器。5.4.2 连接分线盘电缆。5.4.3 排列进路或单独操纵道岔1 道岔实验及故障判断1）道岔正常表达电压：交流为70V，直流为60V左右。若二极管接反，则交直流电压正常，道岔无定反位表达。在分线盘上进行测试，可以拟定道岔与否正常。2）测得约2V交流电压，无直流电压，则也许是二极管击穿。3 ）测得交流接近0V，无直流电压，则也许是室外发生了短路故障。4）测得交流110V左右电压，无直流电压，则阐明室外发生了断线故障。5）测得交流和直流均为0V，则阐明室内断线。6）测得直流150V左右，交流160V左右电压，则阐明表达继电器或关于连线断。7）测得交流10V左右，直流8V左右电压，阐明电容器断线。8）测得交流55V左右电压，直流45V左右电压，则阐明电容器短路。2 确认室外转辙机动作正常。3 确认转辙机与室内操作意图一致，表达对的。5.4.2 道岔下拉装置调试：1 下拉装置锁闭和解锁功能可靠。2 下拉驱动器启动电路工作2S后，心轨转换电路方可执行转换命令。解除心轨与滑床板下拉夹具，可动心轨方可转换。3 在心轨转换过程中，下拉驱动器启动电路应保持工作状态，保证可动心轨转换究竟；下拉驱动器启动工作时间超过30S后应停止工作。4 可动心轨转换完毕后，切断下拉驱动器启动电路，下拉夹具应将心轨与滑床板夹紧，下拉马达处在锁闭状态。5 道岔区段处在进路锁闭或有车占用状态时下拉驱动器不应启动。6 道岔调节时，关闭下拉装置油路阀门，下拉装置应处在保压工作状态。6.劳动组织施工人员应结合施工方案、施工工期进行合理安排。其中负责人、技术人员、安全员、质量员、工班长应由正式职工担任。作业人员可依照施工实际状况进行调配增减。序号职务人员数量1负责人1人2技术人员2人3安全员1人4质量员1人5作业人员2-4人7 材料规定单项实验过程中所使用模仿条件或线材必要满足实验和设计需求。8 设备机具配备重要设备机具配备表小工具2手持电台3万用表2
