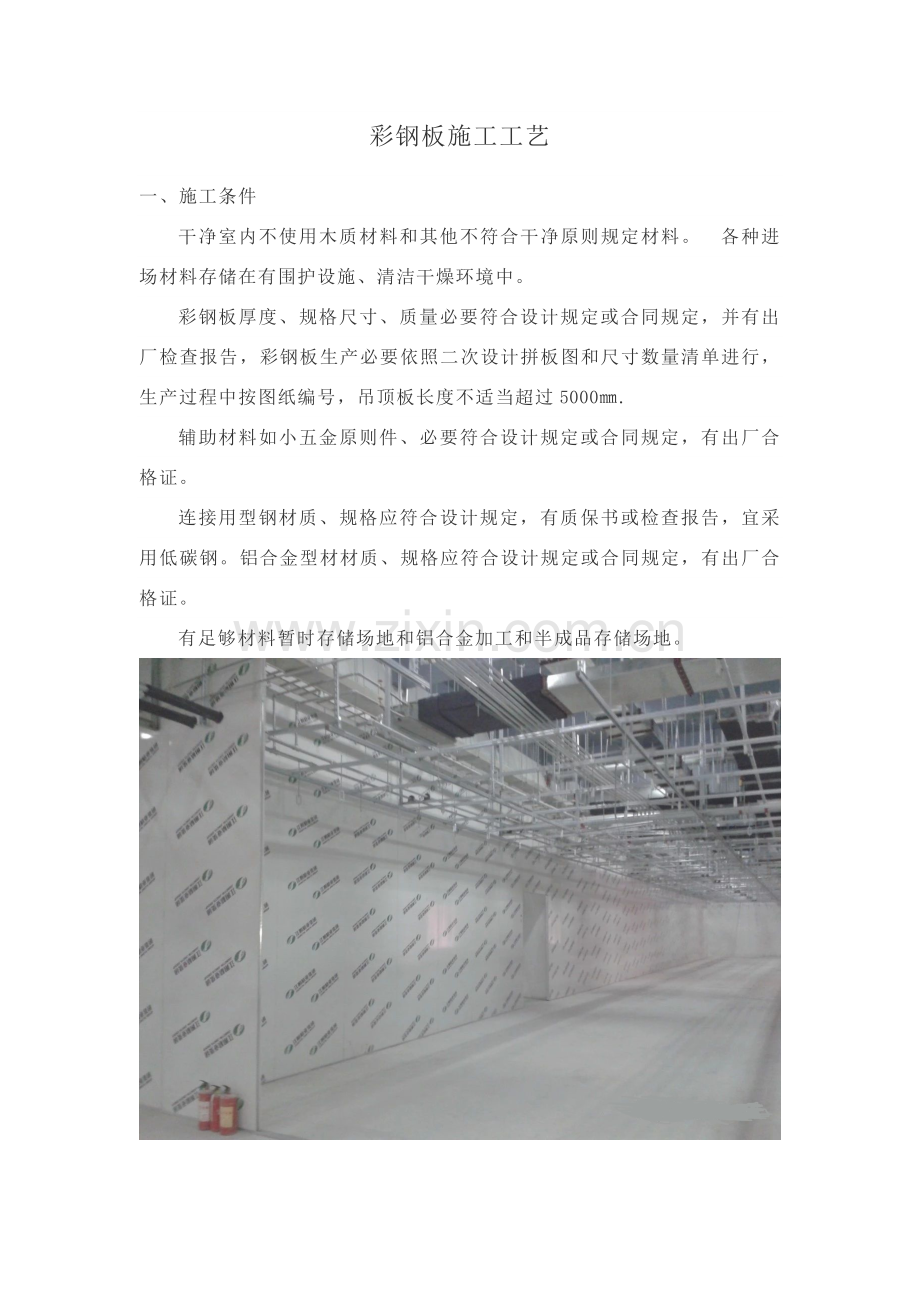

彩钢板施工工艺一、施工条件干净室内不使用木质材料和其他不符合干净原则规定材料。各种进场材料存储在有围护设施、清洁干燥环境中。彩钢板厚度、规格尺寸、质量必要符合设计规定或合同规定，并有出厂检查报告，彩钢板生产必要依照二次设计拼板图和尺寸数量清单进行，生产过程中按图纸编号，吊顶板长度不适当超过5000.辅助材料如小五金原则件、必要符合设计规定或合同规定，有出厂合格证。连接用型钢材质、规格应符合设计规定，有质保书或检查报告，宜采用低碳钢。铝合金型材材质、规格应符合设计规定或合同规定，有出厂合格证。有足够材料暂时存储场地和铝合金加工和半成品存储场地。二、施工办法1、隔墙防水施工PCD制程有诸多湿制程，并且生产过程中使用溶液有腐蚀性，对彩钢板墙体有腐蚀现象，影响隔墙寿命，因而建议设计该车间隔墙时在彩钢板隔墙下面做一种80-100高，50宽土建构造水泥基本或是特制砖块，再在上面做彩钢板，如果是净化车间一边，用我司特别设计和用过型材（大圆弧），保证符合干净2、彩钢板墙面防腐施工对有腐蚀性物品车间，彩钢板墙常规防腐解决是：a.墙面用防腐性水泥喷涂；b.墙面用防酸碱性油漆刷面板。（这样可以使彩钢板寿命延长5-6年，石刻线正常普通使用3年左右，要考虑更换。）3、彩钢板顶棚过升缩缝施工方案彩钢板吊顶正对升缩缝上面用T字铝，一边固定在T字铝，另一边搭在T字铝上。4、成品保护彩钢板表面是一层0.5mm厚钢板，受撞击后表面容易变形，影响成品美观度，更换施工难度及成本都比较大。普通彩钢板施工完毕后，干净区内尚有某些其她专业施工内容，为防止被其她专业施工人员、施工机具无意中撞击，咱们需要做好保护办法，并做好宣传与警示标语，做法可参照下图。三、施工方案1、放样按图先拟定纵、横轴基准线，并复核土建构造尺寸，有无与图不符。按图样，拟定各门窗位置、距离、规格并标出门启动方向。使用水平管拟定各轴线标高，同步在柱上标明标高，务求精准。放样完毕，请业主及设计人员确认，确认后方可施工彩钢板。2、彩钢板二次设计1.依照现场放线实际尺寸，进行隔墙和吊顶板拼装设计。2.画出实际施工现场平面图后，依照彩钢板规格和施工图纸，设计出吊顶、隔墙板以及高效送风口、门、窗布置、留洞、结点大样和各某些详细尺寸。3、隔墙底槽安装铝底座必要紧贴地面，与放样线误差不不不大于1.5.铝合金底槽铝必要依照实际放线长度下料后，再贴防水双面胶，不得贴双面胶后下料。底座每间隔0.3米，在座中间用塑料膨胀和镀锌自攻螺丝地面固定。拟定底槽转角处长度尺寸，便于安装外阳圆角。所有建筑构配件、隔墙壁、吊顶固定和吊挂件，应与建筑队主体构造相连，不应与设备支架、风管支吊架及其她管线支架相联接。4、立板安装和顶板安装1）开料所用电动工具或设备导轨必要有柔软材料保护，刀具刃口完整锋利，开据前刃口须加适量润滑油。2）彩板使用前要检查彩板表面完好状况，表面瑕疵影响到外观，应另堆存储，妥善保护，以利她用。3）彩板开据前划线精确，两面划线误差不不不大于2.4）立板、顶板安装平整、严密、均匀一致，缝隙控制在3宽度，以保证后续打胶质量，墙角垂直交接，立板垂直偏差不不不大于2.5）立顶与顶板拼缝平整、严密，并在负荷后保持相对平整，严格控制挠度L/240.6）顶板与顶板间纵向连接，采用暗埋钢梁形式。吊顶板长度超过2500时，应加强吊梁。7）顶板排版时考虑所有风口、灯具位置，做到基本避开板缝，使钢板保证强度。8）隔墙T字交叉要有槽铝保护。5、门窗制作安装1）门窗采用我公司专门设计铝材制作。2）门、窗铝合金下料时，应检查铝合金型材外观和规格尺寸精确性，不合格材料不投入使用；角接件厚度不得不大于3；拼装前，应做夹具，夹具尺寸要精确。拼装时，要检查尺寸精确性，保持夹具尺寸对的性。3）门、窗应在工作台上拼装，工作台应随时清洁，以免碎屑擦伤工件表面。存储材料和成品场合要避免尖硬物体进入。成品和半成品门框、窗框用专用保护膜保护。4）门板、门框与铝合金型材连接加固点，彩板收口量不不大于3.门拼装前，应将玻璃胶均匀地打在铝合金型材内表面。门板、门框上螺丝钉、铆钉间距均匀一致，规格统一。 5）门、窗开孔尺寸应精确，避免开口尺寸不不大于门框、窗框导致铝型材包不住开孔现象发生。开孔边沿平整。门安装时缝隙宽度不大于4，同一条缝隙偏差不不不大于1.5.6）安装门上小窗时，应用木方夹紧，待玻璃胶干透后拆除，以保证窗框与门板紧密贴合。安全门要用醒目红色字体标记，并配备相应破碎工具。6、开孔1）顶板上高效送风口安装孔、回风管口、设备穿孔等较大孔洞，应在彩板加工时就预留。小孔在现场开，开孔前划线。2）用型材切割机，在放样位置开孔，防止偏差。3）所有正、长方形开孔处，用铝材收边或加强筋收边。4）风口、灯具安装时，保持四周平整、严密。5）各类管道、线管进入干净区域，其密封解决严密可靠。7、圆角装饰和打胶1）圆角半径依照干净室规定，做成50.2）圆角装饰在围护和吊顶校正固定后和施工场地已经基本清场后进行。固定胶条螺丝钉间距不能不不大于20.3）垂直安装圆角，中间不应有接头；水平安装圆角，如果需要接头，则同一区域接头应对称安排。4）施工前，检查圆角外观。表面有缺陷，应将有缺陷这一段割掉，余下某些依照尺寸用在适合地方。5）圆角装饰前，将彩板保护膜揭开至圆角不能压住位置；清理地上垃圾，不使垃圾集在圆角与地面空隙里，否则会影响整体美观和室内干净度。6）圆角接缝应平直均匀，与三维接点过渡圆滑。7）打胶时，胶要均匀填满缝隙。打完后要把多余胶清理干净。不得浮现填不满、漏打、粘不牢、流挂等缺陷。密封胶选用中性耐候密封胶。8）打胶和圆角装饰要选派技术高、责任心强人员。8、风口和灯具安装1）吊顶、隔墙安装调节后，可安装高效送风口静压箱、回排风口和灯具。要依照房间形状和风口数量定位好风口后，再定出灯具安装位置。灯具安装位置应以风口位置为参照，排布整洁、美观。2）高效送风静压箱吊装前应先清洁，检查油漆涂层或镀锌层完整性，油漆涂层或镀锌层有破损应去锈去油后，涂两遍环氧树脂，干燥后再用。3）吊顶上安装孔开孔位置对的，形状方正，尺寸符合规定。高效送风静压箱吊装前，先用长镀锌螺栓螺母固定在吊顶上。然后用吊杆和花篮螺丝将送缝静压箱吊牢，调节花篮螺丝时，松紧度要适当，不得影响到吊顶平面度。4）高效送风静压箱安装好后，彻底清洁，用皱纹胶和塑料膜密封。高效送风静压箱与彩板接缝应打胶，保证房间气密性。5）回、排风口安装孔周边应镶槽铝，并收口。固定风口螺丝钉位置和方向要便于拆卸，螺丝要用不锈钢材质。6）回、排风口安装时注意保护阻尼层，不得损伤，如发既有不不大于10裂口或孔洞，应及时更换。7）回排风开孔位置和尺寸要严格按设计图纸，的确要改动，应告知项目经理，知会业主、设计单位协商，通过重新设计后更改。9、过滤器安装1）初、中效过滤器应做支撑，支撑采用不易腐蚀材料制作。安装螺丝采用不锈钢材质。2）高效过滤器安装：高效过滤器安装前要进行检漏，如果是新出厂则可以免检。高效过滤器应在干净室及净化空调系统进行全面清扫和系统持续试车12小时以上后，再在现场拆包和安装。高效过滤器安装前需进行外观检查。目测与否有变形、脱落、断裂、孔洞等破损现象。目测合格后及时安装。要严格按铭牌标示气流方向安装，不能装反。应轻拿轻放，小心紧固螺丝，防止将滤芯弄坏而影响效果。若有损坏，应用中性密封胶补好干透后安装。高效过滤器安装完毕，要进行安装确认。尘埃粒子计数器采样器距离高效过滤器与静压箱间空隙1525，以每秒2040速度移动，不不大于0.5粒子在规范规定范畴内且没有数量突变，安装即为合格，否则要重新安装。3）风机箱制作风机箱应依照风机外形尺寸、初中效过滤器规格及现场位置拟定外形尺寸。风机功率不不大于3kw或者风量超过4000m3/h，需要加装减震器。风机箱内壁每一条缝都必要用中性耐候密封胶密封。风机进风段检修门应向外启动，出风段检修门应向里启动。风机安装箱必要牢固可靠，位置合理，不影响其她操作进行。制作风机箱选用材料必要具备防腐性能或采用有效防腐办法。压紧初、中效过滤器螺丝采用不锈钢材质；压紧框用不易腐蚀材料制作，制作时防腐层破坏地方涂防锈漆两遍、银油一遍。4）净化专用设备安装净化专用小设备如传递窗、压差计等安装时，开孔尺寸应适当，间隙均匀，水平度和垂直度符合规定。传递窗安装后，四周必要加以圆角装饰。设备与彩板接缝必要用中性耐候密封胶密封。压差计要暗装，温度计要明装。其她设备依照需要拟定。其她如生产设备需要在围护上或穿过围护安装时，开孔尺寸应精确，规则举办孔用槽铝封边，四角以45度角相接。具有圆弧等不规则形状，要外协加工不锈钢装饰圈封边。与彩板按触部位应均匀打中性耐候密封胶。所有要穿越彩板设备安装时，要考虑并预留设备操作和维修空间。
