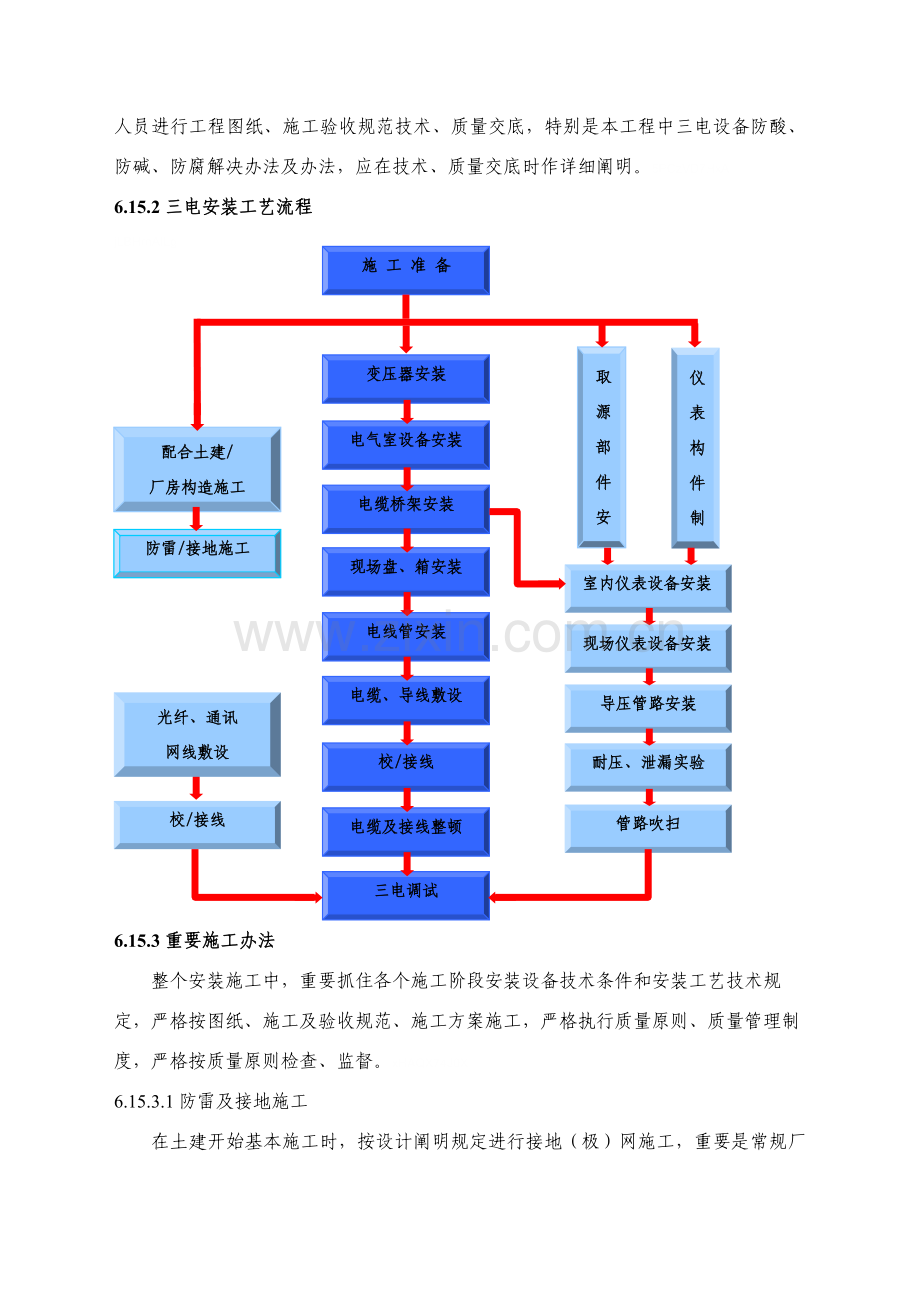

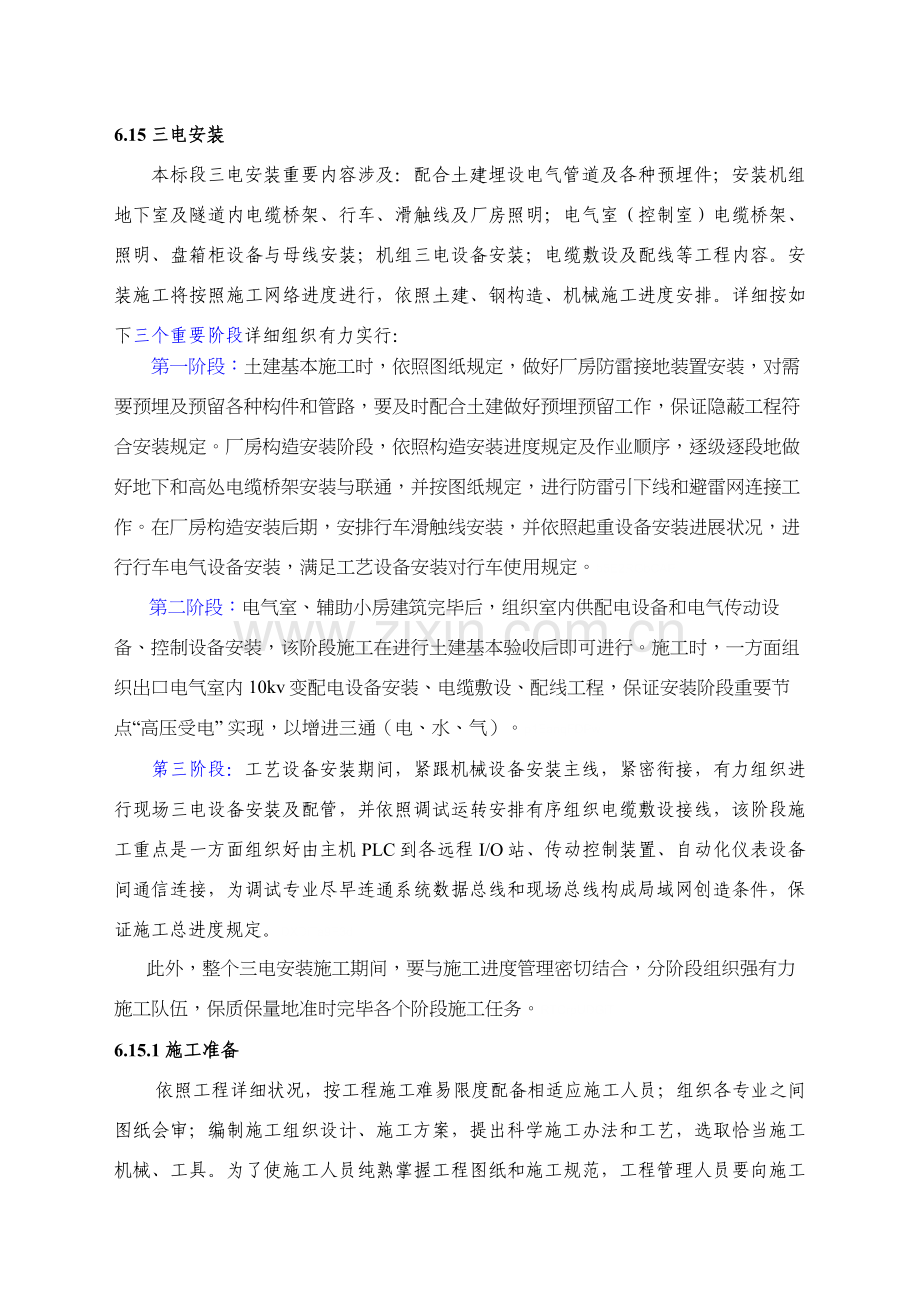

6.15 三电安装本标段三电安装重要内容涉及：配合土建埋设电气管道及各种预埋件；安装机组地下室及隧道内电缆桥架、行车、滑触线及厂房照明；电气室（控制室）电缆桥架、照明、盘箱柜设备与母线安装；机组三电设备安装；电缆敷设及配线等工程内容。安装施工将按照施工网络进度进行，依照土建、钢构造、机械施工进度安排。详细按如下三个重要阶段详细组织有力实行：第一阶段：土建基本施工时，依照图纸规定，做好厂房防雷接地装置安装，对需要预埋及预留各种构件和管路，要及时配合土建做好预埋预留工作，保证隐蔽工程符合安装规定。厂房构造安装阶段，依照构造安装进度规定及作业顺序，逐级逐段地做好地下和高处电缆桥架安装与联通，并按图纸规定，进行防雷引下线和避雷网连接工作。在厂房构造安装后期，安排行车滑触线安装，并依照起重设备安装进展状况，进行行车电气设备安装，满足工艺设备安装对行车使用规定。b5E2RGbCAP第二阶段：电气室、辅助小房建筑完毕后，组织室内供配电设备和电气传动设备、控制设备安装，该阶段施工在进行土建基本验收后即可进行。施工时，一方面组织出口电气室内10kv变配电设备安装、电缆敷设、配线工程，保证安装阶段重要节点“高压受电” 实现，以增进三通（电、水、气）。p1EanqFDPw第三阶段：工艺设备安装期间，紧跟机械设备安装主线，紧密衔接，有力组织进行现场三电设备安装及配管，并依照调试运转安排有序组织电缆敷设接线，该阶段施工重点是一方面组织好由主机PLC到各远程I/O站、传动控制装置、自动化仪表设备间通信连接，为调试专业尽早连通系统数据总线和现场总线构成局域网创造条件，保证施工总进度规定。DXDiTa9E3d此外，整个三电安装施工期间，要与施工进度管理密切结合，分阶段组织强有力施工队伍，保质保量地准时完毕各个阶段施工任务。RTCrpUDGiT6.15.1 施工准备依照工程详细状况，按工程施工难易限度配备相适应施工人员；组织各专业之间图纸会审；编制施工组织设计、施工方案，提出科学施工办法和工艺，选取恰当施工机械、工具。为了使施工人员纯熟掌握工程图纸和施工规范，工程管理人员要向施工人员进行工程图纸、施工验收规范技术、质量交底，特别是本工程中三电设备防酸、防碱、防腐解决办法及办法，应在技术、质量交底时作详细阐明。5PCzVD7HxA6.15.2 三电安装工艺流程施 工 准 备变压器安装电气室设备安装电缆桥架安装现场盘、箱安装电线管安装电缆、导线敷设校/接线电缆及接线整顿三电调试配合土建/厂房构造施工防雷/接地施工校/接线取源部件安装仪表构件制作室内仪表设备安装现场仪表设备安装导压管路安装耐压、泄漏实验管路吹扫光纤、通讯网线敷设jLBHrnAILg电缆、通讯网线敷设6.15.3 重要施工办法整个安装施工中，重要抓住各个施工阶段安装设备技术条件和安装工艺技术规定，严格按图纸、施工及验收规范、施工方案施工，严格执行质量原则、质量管理制度，严格按质量原则检查、监督。xHAQX74J0X6.15.3.1 防雷及接地施工在土建开始基本施工时，按设计阐明规定进行接地（极）网施工，重要是常规厂房避雷接地和电气工程接地。厂房防雷接地采用桩基筋、基本筋焊接为一体，通过柱筋连接到避雷网，其目是将雷击引到大地，保证设备安全和防止人身受雷击伤害。电气工程接地重要涉及工作接地、保护接地、防静电接地和自动化控制系统及检测设备工作接地，按设计阐明进行施工。施工质量须满足国家现行原则和规范规定。LDAYtRyKfE施工流程见下图所示。位 置 确 认接地端子箱安装接地极安装隐蔽确认回填土厂房接地网安装接地线敷设回路确认接地电阻测试压端子接线Zzz6ZB2Ltk6.15.3.2 电缆桥架安装电缆隧道、电缆室和电气室内电缆通路重要采用各种不同规格电缆桥架，用作敷设不同类型电缆。电缆桥架安装前，要进行桥架外观检查，检查成果要符合国家现行关于原则规定。在酸洗、碱洗及化学解决段等特殊部位，严格遵守设计阐明进行电缆桥架防腐解决。在桥架安装条件具备时一方面进行途径测量定位，安装立柱、支架，然后进行托臂安装，最后铺设电缆桥架并按照设计规定做好桥架接地和防火隔离。电缆桥架遇到施工标高明显变化时安装方式如下图所示。dvzfvkwMI16.15.3.3 配管施工需要暗埋钢管，要密切配合土建专业施工，在其绑钢筋迈进行，管子配好后必要穿上相应铁线，基本侧出管上管箍并塞满破布，防止沙浆流入，朝上裸露管口一率采用管帽或盲板保护，防止杂物进入。从电缆桥架引往各现场电气设备、检测点普通采用明配管方式，用以保护电缆。钢管明配时，先依照施工图纸结合现场实际来拟定钢管长度及同一走向钢管数量，然后加工固定支架，明配管在支架上采用型螺栓卡固，管子采用螺纹管箍连接并进行接地跨接，管端应配齐护口零件，分支处需加接线盒。进入现场设备或盘箱采用金属软管连接。下面两图是与设备连接两种典型配管方式。rqyn14ZNXI6.15.3.4 盘、柜安装设备到达现场后，要进行开箱验收检查，制造厂技术文献、附件、备件应齐全，型号、规格符合设计规定，设备外观无损伤及裂纹等缺陷。EmxvxOtOco电气室内三电设备，重要是落地式配电柜安装，采用测量定位后安装底座。在土建工程达到规定后，一方面将槽钢调直，按图纸规定预制，刷防锈漆，并将预制好槽钢底座安装到位，用水准仪或水平尺找平、找正。基本槽钢顶部平直度、面平直度容许偏差要满足设计规定。10KV高压柜安装示意图如6.15.3.4-1所示，低压配电柜安装基本上与高压柜安装相似，只是底座槽钢不用倒扣，立放于垫铁上。同步做好基本槽钢接地。SixE2yXPq5盘柜吊运就位：因电气室位于厂房内，可以使用厂房内行车进行吊装，如电气室门前没有吊装平台，可在电气室门前人工搭置一平台，与室内地坪相平，平台搭建必要通过仔细受力论证，保证安全。行车将盘柜从车辆上吊至停在平台上专用液压搬运叉车上，人力运进室内指定位置。6ewMyirQFL计算机设备安装对设备运送、搬运提出较高规定，对此类重要设备地面运送，要安排专车专送，尽量由人力搬运，怕碰东西，要加软垫保护，防止损坏设备。kavU42VRUs单独柜体安装时，找柜面和侧面垂直度；成排柜安装时，要注意柜间缝隙垂直度和水平度，其偏差在设计容许范畴内视为合格。盘、柜找平、找正后，柜体与基本型钢固定、柜体与柜体、柜体与侧挡板均用镀锌螺栓连接，最后进行盘、柜（箱）接地。y6v3ALoS89机房采用活动地板时，操作台、计算机、PLC机柜等装置，当设计规定为独立接地系统时，必要在盘箱和底座之间垫上胶皮或胶木板作隔离，采用绝缘构造固定连接螺丝，避免盘箱因安装不当而直接接地。M2ub6vSTnP图6.15.3.4-1 10KV高压柜安装示意图6.15.3.5 变压器安装1）安装流程变压器普通按安装准备、基本复查、现场勘量、开箱设备检查、本体就位、附件安装、变压器配线、接地安装流程来进行施工。0YujCfmUCw2）安装准备 进行周密技术准备，组织图纸会审，并对作业人员做好详细技术及安装质量规定交底工作。2）基本复查及现场勘量变压器吊装前须保证混凝土基本及框架达到安装强度，预埋件预留孔符合设计。3）变压器检查变压器到达现场后，应及时检查，以便发现设备存在缺陷和问题，并及时解决，为安装工程顺利进行创造条件。eUts8ZQVRd变压器应查验合格证和随带技术文献，变压器应有出厂实验报告。变压器外观不得有机械损伤、涂层应完整，有铭牌，附件齐全，绝缘件无缺损。sQsAEJkW5T4）变压器本体安装变压器本体安装是在作了安装前全面检查后进行。本工程变压器为整体组装运送，单重10t，拟采用30t汽车吊吊装，由起重工作业，电工配合。吊装示意图如下图。GMsIasNXkA先安装变压器基本轨道，按设计及制造厂规定，如果变压器瓦斯继电器需要变压器有一定坡度，则变压器基本轨道要按规定形成坡度，并固定牢固。轨距应与变压器轮距相吻合，由于变压器基本台面高于室外地坪，在变压器室外搭设一种平台（用枕木或脚手架加跳板），平台必要牢固结实，平台上铺设滑道（可用槽钢或钢板），将变压器用吊车吊到平台滑道上，再用手拉葫芦将变压器拉入室内粗就位(着力点应在变压器重心如下)，推入时高低压侧方向应与变压器室内电气设备位置一致；变压器本体就位找正后用螺栓固定加以固定，平垫弹簧垫要齐全。装有滚轮变压器用可拆卸制动装置加以固定。TIrRGchYzg5）变压器附件安装当变压器本体安装检查结束后，进行变压器附件安装。变压器附件重要涉及：气体继电器、吸湿器、温度计、油位计等。7EqZcWLZNX6）变压器接线变压器应按设计规定进行高压侧、低压侧电气连接。当采用封闭式母线连接时，应按封闭式母线技术规定安装；当采用电缆连接时，按电缆终端头制作技术规定进行安装。lzq7IGf02E7）变压器接地按照设计图纸规定，完毕变压器中性点接地和变压器外壳接地，保证变压器运营安全和防止电击。6.15.3.6 电缆敷设电缆敷设途径重要沿电气室地下室、电缆夹层、电缆隧道、电缆沟道等桥架敷设和穿管敷设，普通采用人工敷设。敷设前应对电缆规格型号、敷设途径、场地环境等进行检查确认，以便采用防护办法。zvpgeqJ1hk高低压动力电缆，强电、弱电控制电缆，应按顺序分层配备，电缆弯曲半径应符合规范规定，并在转弯处和直线段恰当位置绑扎固定。NrpoJac3v1配线前电缆两端标明电缆号，芯线则用线号管标出线号。压接式端子与芯线连接必要采用专用压接钳按规范压接。高压电缆头由专业施工人员按产品阐明书制作，并布置整洁美观，高压电缆头拧紧力矩要符合设计及规范规定，并用红漆做好标记。双绞线、光缆、同轴电缆敷设、保护和终端头制作均要按照各自施工规范和规定进行。电缆头屏蔽线接地要符合系统规定。现场各种限位开关、接近开关、各种现场仪表在接线及调试完毕后必要对电缆进口部位进行严格密封解决，特别是酸洗、碱洗及化学解决段，防止此后发生漏酸等事故时对三电设备本体导致腐蚀。1nowfTG4KI6.15.3.7 照明施工1）系统分布照明负荷中心变压器金属卤化物灯防水防尘灯荧光灯事故照明应急照明主厂房电缆隧道等电气室及小房等电气室控制室等电气室入出口等fjnFLDa5Zo2）施工办法灯具应严格按图纸所示规格、型号选用，灯具配套要齐全，安装应牢固可靠。工厂灯由于安装位置高，检修不以便，应在安装前调好灯具，符合规定后再就位安装，且安装应牢固可靠，灯具外壳规定接地，必要牢固接线，保证安全。 tfnNhnE6e56.15.3.8 取源部件安装1）取源部件安装与管道专业同步进行，并作好互相配合工作，特别是酸洗、碱下及化学解决段非钢制管道上取源部件，更要与管道专业密切配合。氧气等介质取源部件安装前严格脱脂。HbmVN777sL 2）压力取源部件安装时，用电钻在工艺管道上开孔（孔径略不大于取源部件），然后将其牢固焊接。取源部件安装在介质流速稳定地方。流量取源部件正负方向应安装对的，不同介质工艺管道上压力取源部件取源范畴如下图。V7l4jRB8Hs6.15.3.9 仪表设备安装仪表设备安装前应检查设备型号、规格及质量与否与设计相符合；设备有无变形及油漆损坏、表面有无裂纹或缺损，附件与否齐全等。所有设备尽量安装在无震动、便于维护地方。设备应安装牢固，成排设备安装须整洁。特殊仪表安装前，认真阅读设备阐明书，按阐明书对的安装仪表。机组设备上诸如X射线测厚仪、张力检测仪、CPC、EPC等机电一体化设备，普通采用机装专业安装，自动化仪表专业配合方式进行，在其她工程项目中也都是采用此种方式，获得了较好施工质量，同步也积累了较丰富施工组织经验。设备保护接地安装必要对的，电磁流量计等安装在管道上仪表设备安装时应使用设备附带专用接地环进行跨接，使设备、法兰、介质保持等电势并可靠接地。下图为典型几种仪表安装示意图。83lcPA59W9图6.15.3.12-1热电偶安装示意图在小管上安装在肘管上安装在设备、管道上安装图6.15.3.12-1 热电偶安装示意图mZkklkzaaP图6.15.3.12-2 电磁流量计安装示意图图6.15.3.12-2 变送器安装示意图6.15.3.10仪表盘（箱、操作台）安装仪表盘（箱、操作台）安装参见电气安装某些。6.15.3.11仪表供电及仪表管路系统安装仪表供电盘要可靠接地，盘内接线端子牢固，导电良好，电压级别标记清晰。采用UPS不间断电源供电按设计规定和设备阐明书安装UPS柜。AVktR43bpw仪表管路采用螺纹连接。管路走向对的，连接紧密，布局合理，排列整洁，固定牢固。导压管安装时，管路走向合理，水平管路应有1/101/30坡度，特殊状况可到1/50。并合理设立放散。对液体介质应优选用压点高于压力元件，气体介质应优选用压点低于压力元件，利于排气、排污。氧气等介质导压管时，管路、管件及阀门按照规范严格脱脂。管路安装完毕，用1.15倍设计压力压缩空气对管路试压合格并吹扫管路。下图为差压管路测量连接图。ORjBnOwcEd仪表保护箱排污三阀组6.15.3.12 仪表电气线路敷设仪表电气线路敷设参见电气电缆安装某些。接近热源区域电缆敷设做好隔热防护。6.15.3.13 仪表防爆和接地在有防爆和火灾危险场合内仪表保护管与其他管路、管件、设备连接件应符合设计防爆原则，连接密封良好，有良好电气持续性；接线端子压接接头紧固，螺钉连接紧固，有防松脱装置。2MiJTy0dTT仪表信号大多是4-20mA、mV等弱电信号，极易受到周边强电信号影响，一定要做好仪表保护接地、屏蔽接地、信号回路接地。 gIiSpiue7A6.15.4三电安装执行现行原则和规范电气装置安装工程高压电器施工及验收规范 GBJ147-90电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范 GB148-90电气装置安装工程母线装置施工及验收规范 GB149-90电气装置安装工程电气设备交接实验原则 GB50150-91电气装置安装工程电缆线路施工及验收规范 GB50168-92电气装置安装工程接地装置施工及验收规范 GB50169-92电气装置安装工程旋转电机施工及验收规范 GB50170-92电气装置安装工程盘、柜及二次回路结线施工及验收规范 GB50171-92电气装置安装工程蓄电池施工及验收规范 GB50172-92电气装置安装工程低压电器施工及验收规范 GB50254-94电气装置安装工程电力变流设备施工及验收规范 GB50255-96电气装置安装工程起重机电气装置施工及验收规范 GB50256-96电气装置安装工程电气照明装置施工及验收规范 GB50259-96电气装置安装工程爆炸及火灾危险环境电气装置施工及验收规范 GB50257-96冶金电气设备安装工程质量检查评估原则 YB9239-92自动化仪表工程施工及验收规范 GB50093施工现场暂时用电安全技术规范 JGJ46建筑电气工程施工质量验收规范 GB50303
