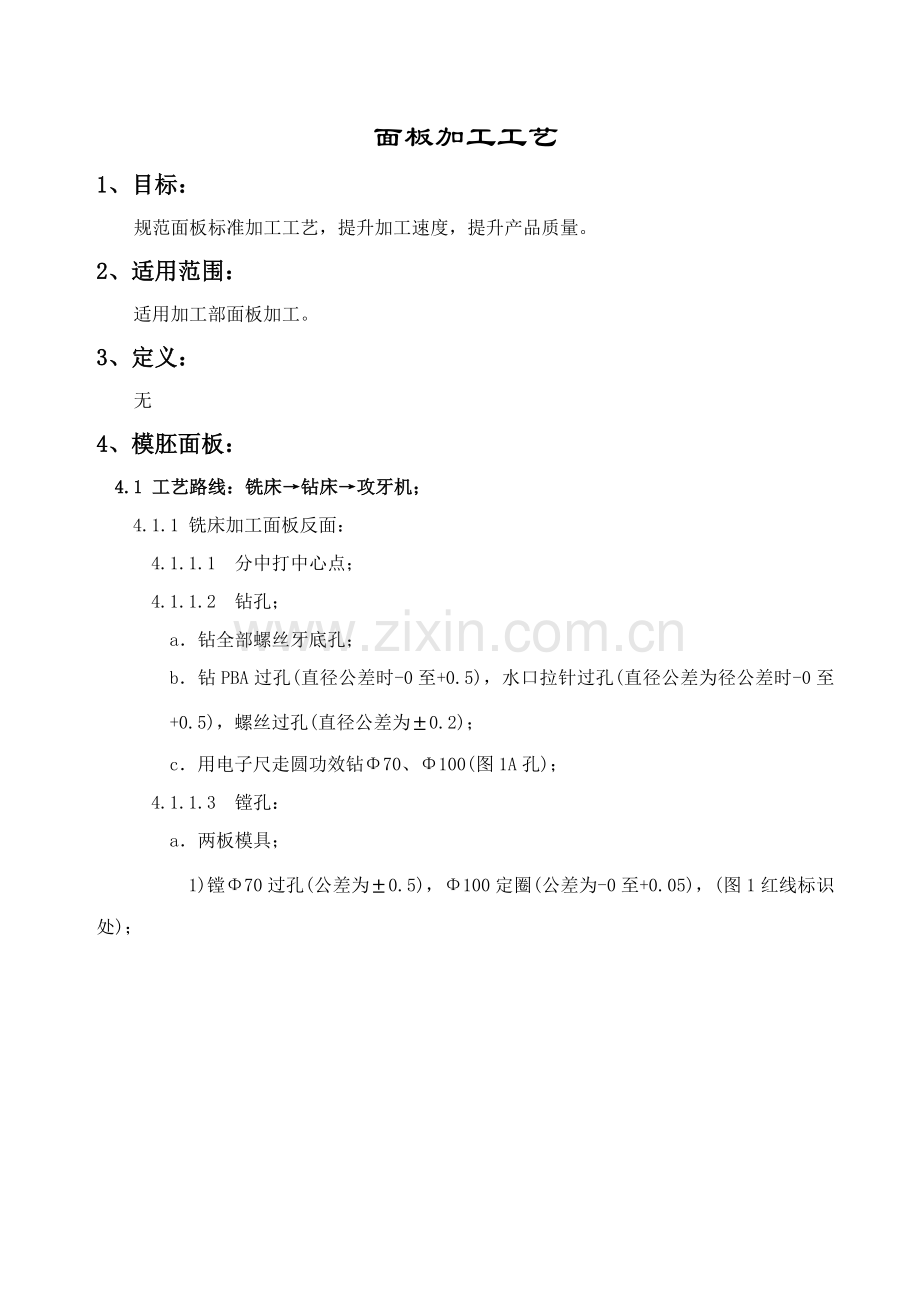

面板加工工艺
1、目标：
规范面板标准加工工艺，提升加工速度，提升产品质量。
2、适用范围：
适用加工部面板加工。
3、定义：
无
4、模胚面板：
4.1 工艺路线：铣床→钻床→攻牙机；
4.1.1 铣床加工面板反面：
4.1.1.1 分中打中心点；
4.1.1.2 钻孔；
a．钻全部螺丝牙底孔；
b．钻PBA过孔(直径公差时-0至+0.5)，水口拉针过孔(直径公差为径公差时-0至+0.5)，螺丝过孔(直径公差为±0.2)；
c．用电子尺走圆功效钻Φ70、Φ100(图1A孔)；
4.1.1.3 镗孔：
a．两板模具；
1)镗Φ70过孔(公差为±0.5)，Φ100定圈(公差为-0至+0.05)，(图1红线标识处)；
(图1)

2)镗90度(热咀结构式)，Φ100定位圈(公差为-0至+0.05)(图2红线标识处)；
(图2)
b．三板模具：
1)镗Φ100注口衬套过孔(直径公差为±0.2)，镗Φ130孔(直径公差-0.5至+0.2，高度公差为-0至+0.2)如；(图(3)红线标识处)；
(图3)
2) 镗Φ50.5唧孔(直径公差为±0.2,高度公差为-0至+0.5). Φ100定位圈(直径公差为-0至+0.05) (图(4)红线标识处)
(图4)
4.1.1.4 踩PBA杯头(直径公差为-0.1至+0.5，高度公差为-0.1至+0.5)四个同一深度，水口拉针杯头(高度公差为-0至+0.02)，螺丝杯头(高度公差为-0.1至+0.5)：
4.1.1.5 倒角：
4.1.1.6 加工隔热板：
4.1.2加工面板正面：
4.1.2.1分中，锣槽：
a. 排气槽(尺寸公差为±0.5)
b．运输板槽(尺寸公差为±0.5)
c. 压线槽(尺寸公差为-0至+0.2，图2A处用镗刀加工，直径尺寸为-0至+0.05，高度公差为±0.01)
d. 前内行位铲基槽(长宽尺寸公差为-0至+0.02，高度公差为±0.01)；
4.1.2.2倒角；
4.1.3钻床：画线钻运输板螺丝牙孔；
4.1.4攻牙机；攻牙M4、M5、M6牙，攻牙时气压为(3Pa-4Pa)
5、相关文件：
5.1 标准图纸；
6、相关表格：
6.1 «零件加工控制表»；
6.2 «零件\铜公交接表»。
