扶壁式挡土墙专项综合项目施工专项方案.doc

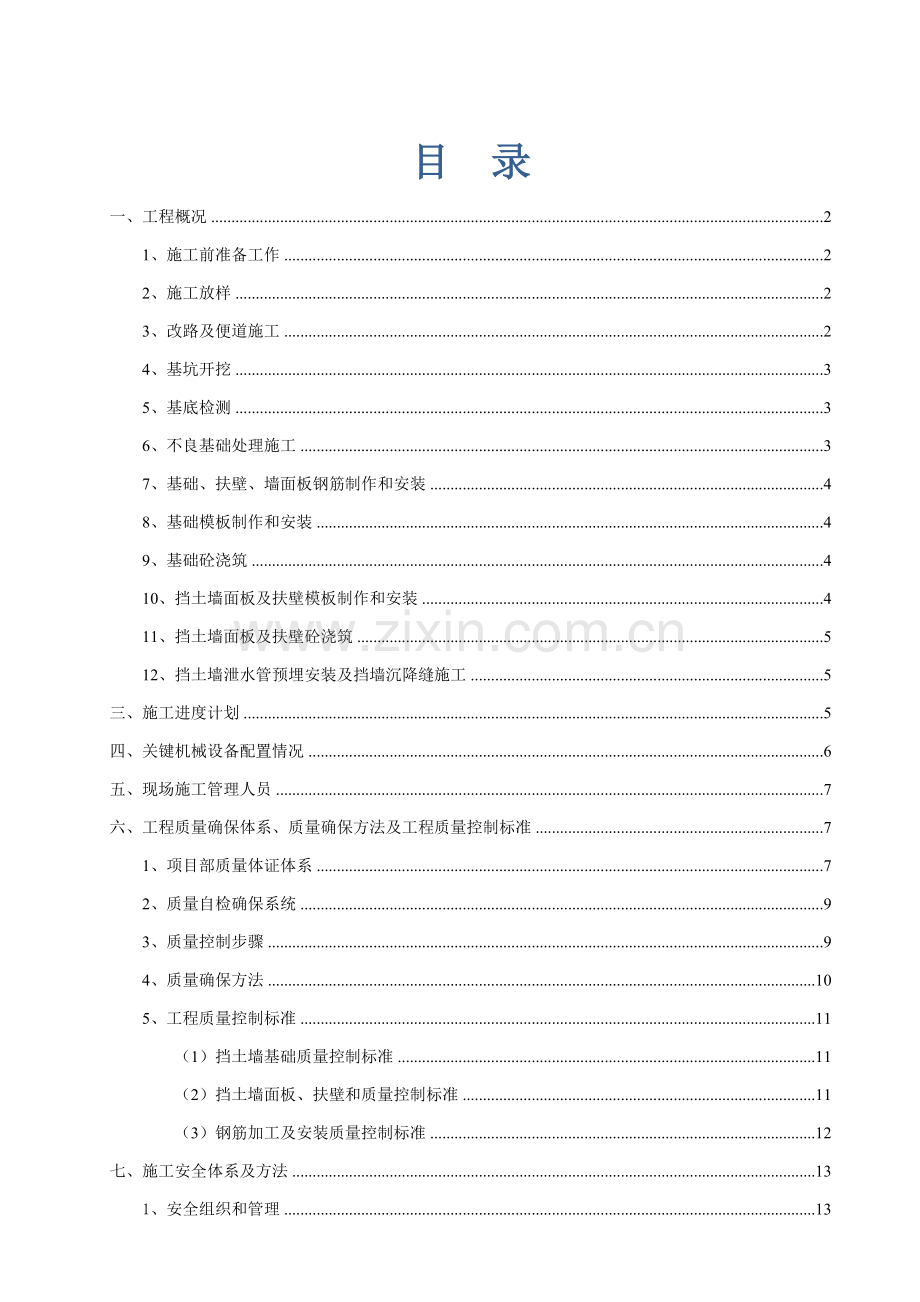

目 录一、工程概况21、施工前准备工作22、施工放样23、改路及便道施工24、基坑开挖35、基底检测36、不良基础处理施工37、基础、扶壁、墙面板钢筋制作和安装48、基础模板制作和安装49、基础砼浇筑410、挡土墙面板及扶壁模板制作和安装411、挡土墙面板及扶壁砼浇筑512、挡土墙泄水管预埋安装及挡墙沉降缝施工5三、施工进度计划5四、关键机械设备配置情况6五、现场施工管理人员7六、工程质量确保体系、质量确保方法及工程质量控制标准71、项目部质量体证体系72、质量自检确保系统93、质量控制步骤94、质量确保方法105、工程质量控制标准11（1）挡土墙基础质量控制标准11（2）挡土墙面板、扶壁和质量控制标准11（3）钢筋加工及安装质量控制标准12七、施工安全体系及方法131、安全组织和管理132、安全管理确保体系图133、安全确保体系关键步骤：15（一）安全确保体系组织结构15（二）安全生产责任制15（三）关键安全确保方法16八、环境保护及文明施工18（一）环境保护18（二）文明施工方法18一、工程概况荔浦县滨江北路（金雷桥-荔江大桥）工程内有扶壁式挡土墙和毛石混凝土挡土墙，其中扶壁式挡土墙是120延米，（K0+000-K0+120左侧）。挡土墙基础持力层为天然地基，地基承载特征值按fak=200kpa。混凝土等级均为C30。 二、施工工艺1、施工前准备工作开工前应认真审核图纸，并进行现场勘测，复测，挡土墙面位置，查明地形地物和地下管线情况，尤其是当挡土墙占路时应将便道修好，确保过路车辆及行人通行安全、方便。2、施工放样（1） 按挡土墙平面尺寸及各部位高程，确定基础边线和基坑开挖边线（坑壁坡度按1：1计）。（2） 复测改路位置并预定便道位置。（3） 建立平面及高程控制点，要求便于施工，不易破坏，墙脚线桩要用砼固定并精密拴桩。3、便道施工在挡土墙开工前，应在合适位置修建便道，确保过施工车辆通畅无阻，施工时注意确保预留一定安全距离以确保行车荷载及其振动对坑壁稳定无不良影响。4、基坑开挖（1）、基坑开挖前应依据地质情况和开挖深度估算出基坑边坡坡度以确保基坑边坡稳定；并结合基础尺寸，软基处理位置和台背回填宽度放出开挖上下口线，撒上石灰，作出开挖标识。（2）、开挖用挖掘机配合人工进行，边挖边修整，边测量检验一次成型，挖出土须用自卸汽车立即运走。5、基底检测（1） 地基承载力检测，基坑开挖后应对基底进行承载力检测评定，不符合设计要求立即上报监理要求进行处理，直到满足设计要求为止（地基承载力5.5m0.15Mpa、66.5m0.16Mpa、77.5m0.17Mpa、8m0.18Mpa）。（2）基底平面位置，几何尺寸、标高要符合设计及规范要求，同时作到基坑底平整、密实、边坡稳定、坑底积水坑、规范合理、确保基底不被水直接浸泡。6、不良基础处理施工基底检测合格后即可按设计铺筑碎石基础，碎石基础垫层拟采取小于20松方分层填筑小型机具扎实，齿板（凸榫）处于填筑时预留并用人工合适摆砌。基础顶面整平扎实后用C15砼浇筑垫层。7、基础、扶壁、墙面板钢筋制作和安装钢筋先在钢筋棚中加工，运至施工现场进行绑扎，点焊安装，安装前先在垫层上弹出砼轮护线然后按保护层厚度进行固定、绑扎、安装，固定钢筋必需按图纸要求摆放安装正确，注意焊缝、接头搭接长度、位置及质量必需符合设计和施工规范要求，关键部位绑扎无法达成要求牢靠成度时点焊固定，必需时用万能杆件支扶。（安装固定完成后拆除杆件）8、基础模板制作和安装基础模板用大块胶合板作板面，8060松木背楞，按线按装时用100553.5口型钢作横向复楞调直，用万能杆件、60钢丝绳配紧线器于外侧三角形顶拉固定。9、基础砼浇筑砼由拌和站统一搅拌，用砼运输车运到现场用汽车吊配吊斗入模浇筑。砼入模前要先对钢筋、预埋件、模板及脱模剂、模内杂物等再进行一次全方面检验，清理并洒水使垫层湿润，再从某一较底角开始整层斜坡面振捣推进浇筑砼。（涂抹脱模剂及浇筑砼时不要污染预埋件及钢筋）10、挡土墙面板及扶壁模板制作和安装挡土墙面板、扶壁模板制作同前，安装时按“线”支立，底部顶拉和预埋顶拉锚上（顶拉锚为n型用12钢筋配螺丝对拉并用8060木方支顶（砼浇筑时逐层拆除木方）模板支立前涂脱模剂，旧砼和新砼相接面作凿毛处理。11、挡土墙面板及扶壁砼浇筑面板及扶壁砼采取漏斗配串筒入模分层浇筑，分层厚度小于30，首层砼压浆（座浆）浇筑即把和砼同水灰比同砂灰比砂浆少许入模，（通常0.3-0.5m3）然后再把砼浇在砂浆上从较低一端向较高一端斜坡面搌捣推进浇筑，浇筑次层砼时先浇足厚砼，然后用搌捣棒插入其下一层砼中5-10，缓进缓出均匀搌捣直至砼密实为止。搌捣时要和模板保持一定距离（5-10）12、挡土墙泄水管预埋安装及挡墙沉降缝施工挡土墙泄水管采取100PVC管按设计制作并将填土端用透水土工布包头，21铁线绑紧，将管内填砂挤压密实后用低标号水泥砂浆封口，（拆模后掏出砂浆及砂）再用21铁线牢靠地绑扎固定在设计位置，紧固模板时要压紧，确保砼浇筑搌捣时不移动不渗浆，必需时在土工布包头处外衬一层塑料薄膜，作墙背回填时将塑料膜撕掉。挡土墙沉降缝按设计设置（小于20米一道道）挡墙基础和墙身浇筑时按沉降缝分段并隔段浇筑施工，施工中间段时在两侧墙端粘贴2.0厚苯板并浆苯板按挡墙横断面尺寸修整后打入砼中，拆模后钩出苯板按设计填塞沥青麻筋。经监理工程师或工程师代表同意，木板也可直接作为沉降缝填塞料。三、施工进度计划该施工计划依据本协议段总体施工计划编制，如受其它原因影响工期顺延。扶壁式挡土墙分部工程施工进度计划图序号工序名称单位数量日期3月5月51015202531510152025301施工前准备工作延米1202碎石基础m303基础及墙身钢筋T4基础及墙身模板延米5基础墙身砼m3四、关键机械设备配置情况序号机械名称规格型号单位数量机械完好情况175KW发电机组台5良好2电焊机30KVA以上台2良好3砼运输车6.0m3台2良好4汽车吊20T台1良好5挖掘机小松1.20m3台2优6搌捣器附着式/棒式套3优7钢筋加工设备挡土墙专用五、工程质量确保体系、质量确保方法及工程质量控制标准1、项目部质量体证体系进行日常质量管理，负责组织协调督促、检验和综合各部门各级质量活动并进行质量反馈，组织质量验收。质安部工程技术部编制施工组织计划，组织技术交底及图纸会审，督促工程按计划保质保量完成，配合隐检、预检和验收，搞好工程控制测量和复测，确保施工测量精度。质量领导小组组员：项目经理总工程师质检工程师试验工程师组织确保试验室做好材料进场验收和抽检，负责质量判定所需各项现场试验工作。提供合格材料及构件并提供质量证实，搞好材料限额发放管理。机材部质量保证体系实施以管好、用好、维修好机械设备为中心质量责任制，做好设备检验判定，填好运行统计。制度确保质量责任制度，奖惩制度，工作制度工程部定时开展有针对性质量教育活动并组织考评每个月底组织工程质量检验评选不定时进行质量评定分析会实现目标工程质量评定工程质量检验材料构件设备核验施工确保工序质量检验分项工程质量核验单位工程质量检验2、质量自检确保系统上道工序 工序验收 合格 过程旁站 合格 质检工程师 合格 合格测量队、试验室 技术人员预控和预检施工班长和技术员复核或交接检监理工程师工序验收下道工序 3、 质量控制步骤设备质量控制施工方案确定（质量控制方案、方法）工序、施工过程控制施工质量目标确定确定移交质量评定交工控制实现目标责任制4、质量确保方法a、由项目部质量领导小组、质检工程师组织各相关部门对工程进行检验，分析原因、制订方法、指导施工、改善工艺。b、工人进场后进行工程质量培训增强职员工程质量意识。c、开工前进行技术交底明确质量控制目标和标准，了解施工技术工艺，撑握施工方法。d、施工过程中跟踪检测严格控制各项指标，发觉问题立即处理。e、切实开展工序交接、班组交接活动，不符合要求工程决不转序。f、利用项目部质量确保体系和质量自检系统，根据工程质量控制步骤，极积配合监理工程师认真作好工程质量控制工作。g、项目责任人严把施工人员、机械关，严防篡改工艺粗制滥造。h、项目技术责任人严把施工技术工艺关，选择施工工艺科学、规范。I、项目材料责任人、试验室严把材料关，不合格材料决不进场。5、工程质量控制标准（1）挡土墙基础质量控制标准序号项目要求值式许可偏差1混凝土强度（Mpa）平均值Rn34.5Mpa，最小值Rmin28.5Mpa2平面尺寸（）503基础底面高程（）504基础顶面高程（）305轴线偏位（）256基底承载力5.5m0.15Mpa、66.5m0.16Mpa、77.5m0.17Mpa、8m0.18Mpa其它要求：砼基础不得出现露筋和空洞现象而且表面平整，无显著施工接缝。（2）挡土墙面板、扶壁和质量控制标准要求砼表面施工缝平顺，表蜂窝、麻面面积不得超尺寸0.5%，深度大于10必需处理，表面无非受力裂缝。受力裂缝大于0.15时必需处理，池水孔坡度向外无堵塞现象，沉降缝整齐垂直，上下贯通。扶壁式挡土墙实测检验质量控制标准序号项目要求值式许可偏差1混凝土强度（Mpa）平均值Rn34.5Mpa，最小值Rmin28.5Mpa2平面位置（）303顶面高程（）204竖直度及坡度（%）0.35断面尺寸（）大于设计（详见SIII-4-10）6底面高程（）307表面平整度（）5（3）钢筋加工及安装质量控制标准A、 基础要求钢筋、焊条品种，规格和技术性能应符合国家现行标准要求和设计要求，受力钢筋同一截面内接头数量、搭接长度，焊接接头质量应符合施工技术规范要求，而且钢筋应平直表面不得有裂纹及其它损令人困倦伤，不得有铁锈，焊渣和油污，多层钢筋要有足够钢筋支撑，确保骨架施工刚度，钢筋加工各部尺寸必需符合施工规范及设计要求。B、 实测检验质量控制标准序号项目要求值式许可偏差1受力钢筋向距（）20（单排）或5（两排以上）2箍筋横向水平筋间距（）10钢筋骨架尺寸（）长103宽、高54变起钢筋位置（）20（齿板N7号钢筋）5护坡层厚度（）106受力钢筋效砼握裹长度（）大于设计值200（齿板N7号钢筋）六、施工安全体系及方法1、安全组织和管理施工安全确保体系就是以杜绝事故为目标，利用严格管理制度和严密组织，把各部门、各步骤安全管理职能组织起来，做到生产和安全工作同时计划、布署、检验、总结，使安全管理制度化。2、 安全管理确保体系图 安全管理确保体系图以下： 安全确保体系框图项目经理部经理安全生产领导小组施工确保思想确保制度确保组织确保安全总结整改安全文明施工竞赛安全无事故活动周一安全活动定期或不定期检查制定安全奖罚标准制定安全保证措施制定安全生产制度特殊工种培训安全操作培训日常安全教育质量安全文件学习项目部质安部各施工队安全员总目标：杜绝死亡及重大事故，年重伤率控制在0.6、负伤率12以下3、安全确保体系关键步骤：（一）安全确保体系组织结构项目经理部设质量安全部，在项目经理和分管副经理领导下，全方面负责本协议段安全管理，各施工队设安全员，在质安部及施工队队长领导下，负责本施工队施工安全，总工程师及工程部全力配合质安部工作，从技术上为施工安全提供坚实确保，各施工队长，班组长及工人均属于安全管理体系组成部份，做到安全生产人人有责。质安部安全管理关键职责1、落实安全生产劳动保护法规；2、开展安全生产宣传教育；3、制订安全生产管理制度，并监督实施；4、审查施工组织设计中安全技术方法，并督促实施；5、组织安全生产检验，立即总结安全生产中经验、教训，指导后续工程施工。6、研究处理施工中不安全原因；7、阻止违章作业，遇有险情有权暂停生产。8、参与事故调查，提出事故处理意见；（二）安全生产责任制（1）项目经理是安全生产第一责任人，对安全生产负总领导责任。（2）总工程师负责安全生产和劳动保护方面技术工作，从技术上确保施工安全。（3）分管施工生产副经理对本单位安全生产工作负具体领导责任。（4）各施工队长对所管工程安全生产负有直接领导责任。（5）各施工队安全员负责在本队施工工程中全方面落实各项安全生产管理方法，确保本队施工人员按安全技术操作规程施工。为安全生产直接责任人。（6）各班组及各工种施工人，应严格遵守安全生产规章制度，熟悉本工种安全技术操作规程并遵照实施，服从安全员管理，从源头上消亡安全事故。（7）工程技术部门编制施工方案时，应编制对应安全技术方法和操作规程，和施工交底同时进行。（8）现场施工员应认真落实安全技术方法或方案，加强施工现场管理，建立安全生产良好秩序。（9）机械部门常常检验、维修、保养好机械，使设备处于良好技术状态，确保安全、防护装置齐全良好，负责培训考评操作人员。（10）材料部门：确保立即供给安全技术方法所需材料、工具、设备，确保劳动用具和安全用具符合技术和质量标准。（11）财务部门：按国家要求提供安全技术方法费用，监督其合理使用。（三）关键安全确保方法1占道施工交通安全：因为本工程为旧路扩建，且在施工同时必需维持原有道路通行。所以施工期间交通安全尤为突出。为此，我部拟采取以下方法:（1） 在本标段起点和终点设置限速标志牌，限制行车速度不超出30km/h。（2） 在占道施工区段前100米左右，按占道宽度设置严禁通行及侧向导向牌，隔离桩。（3） 在施工区和行车着间设置活动隔离桩及彩绳，分隔施工区和行车道。（4） 在半幅通车，半幅封闭路段前200米设置半幅通行指示牌，前100米设置导向牌，将车导向通车半幅，在封闭区前50米设置严禁通行标志。（5） 施工中尽可能少占行车道。（6） 各施工点设严禁行人进入施工区标牌。（7） 全部进入路面范围施工施工人员一律穿戴反光衣。（8） 在施工区域周围设警示标志严禁行人进入施工区。2、施工现场安全：（1） 各施工队设专职质量安全检验员，负责施工现场安全检验及安全选巡视。（2） 施工现场配置安全帽、防护网、安全护拦等多种安全设施器具。（3） 动力电线电缆按规范架设，接头刀闸按规范设置，同时按规范设置分级自动保险闸。（4） 基坑、支架、模板、开挖制作规范、架立支顶牢靠，稳定确保施工安全。（5） 多种施工机械设备要按章操作，按律施工预防人为违规操作事故发生。（6） 做好防洪、防台风、防火等各项工作必需做到各项安全工作有准备，有方法，避免忙中犯错。（7） 项目部质安部要认真做好各项工程开工前安全检验工作和施工过程中安检巡查工作，根除多种安全隐患。八、环境保护及文明施工（一）环境保护建一条路、美化一条路。为当地人民创建黄金大道同时，开辟一个美好生存空间，这不仅反应了一个施工单位外在形象和内部素质，也是每个施工人员责任。我们将做到：1、 加强职员环境保护知识教育，树立环境保护意识。2、 多和当地环境保护部门沟通，获取环境专业支持。3、 采取必需方法保护现场内外环境：(1)、 尽可能采取利于环境保护施工技术，施工工艺，避免施工中 粉尘、有害气体、噪声等对环境污染。(2)、 确保原有交通半幅通行，维持沿线村民饮水、农田浇灌、生产生活用电和通讯管线正常使用；(3)、 工程完工后做好场地施工垃圾清除工作，恢复原貌。(4)、 每个参建职员做到不乱扔生活垃圾，不危害周围环境。（二）文明施工方法为把本协议公路建设成一条环境优美公路，我单位在施工中尽可能最大程度维护原来地形地貌，保持原来生态环境，在施工中，从以下面几方加强文明施工管理。1、 现场部署依据场地实情况合理地进行部署，设施设备按现场部署图要求设置堆放，并随施工不一样阶段进行场地部署和调整。2、 道路和场地结构物四面保持清洁；场地平整不积水，场地排水成系统，做到通畅不堵。施工废料集中堆放，立即处理。3、 班组场地清理班组必需做好操作后场地清理，随作随清，物尽其用。在施工作业中，应有预防尘土飞扬、泥浆横流、混凝土洒漏、车辆沾带泥土运行等方法。定时检验考评，奖优罚劣。4、 原材料，设备放置整齐有序。
