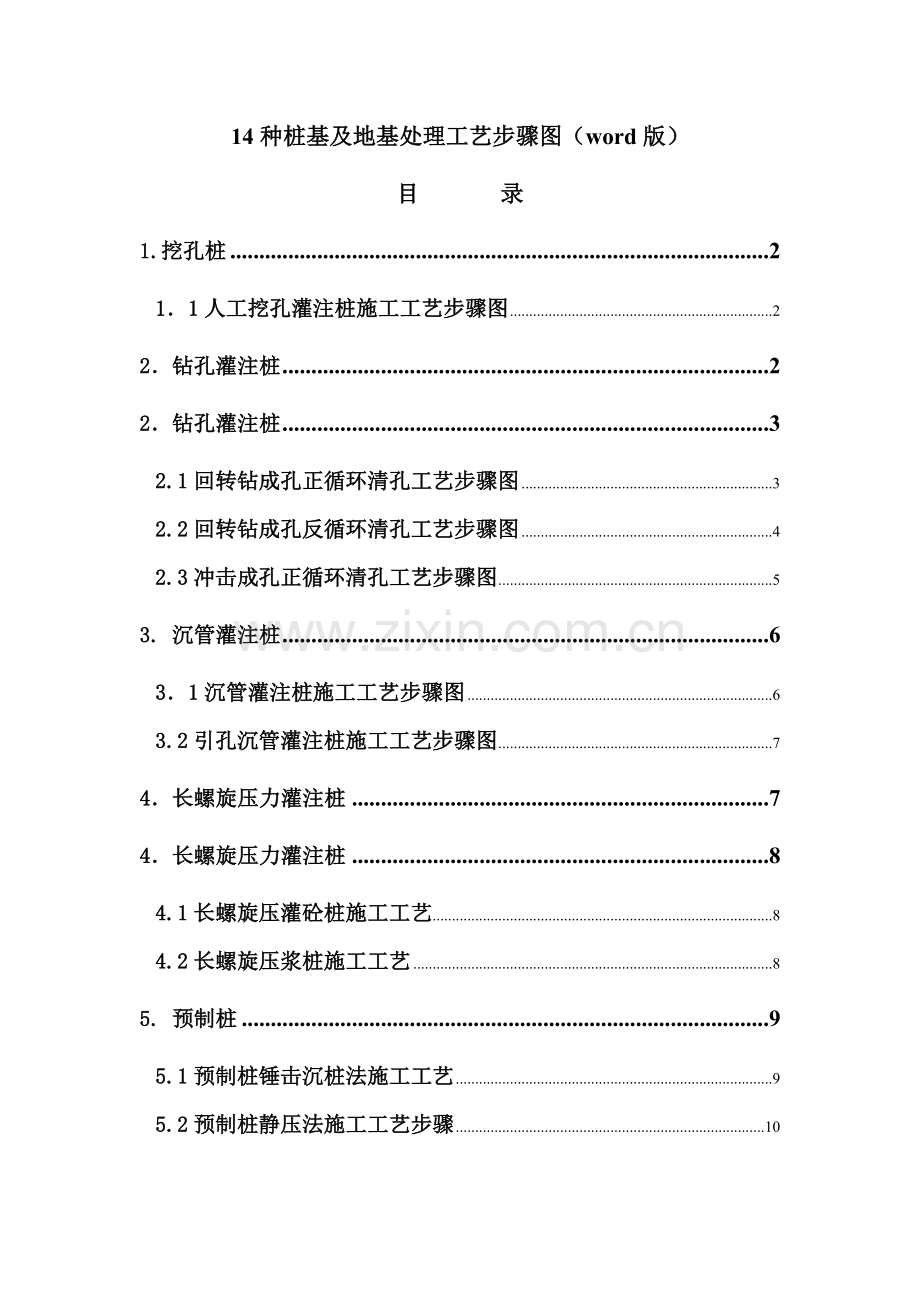

14种桩基及地基处理工艺步骤图（word版）
目 录
1.挖孔桩 2
1．1人工挖孔灌注桩施工工艺步骤图 2
2．钻孔灌注桩 2
2．钻孔灌注桩 3
2.1回转钻成孔正循环清孔工艺步骤图 3
2.2回转钻成孔反循环清孔工艺步骤图 4
2.3冲击成孔正循环清孔工艺步骤图 5
3. 沉管灌注桩 6
3．1沉管灌注桩施工工艺步骤图 6
3.2引孔沉管灌注桩施工工艺步骤图 7
4．长螺旋压力灌注桩 7
4．长螺旋压力灌注桩 8
4.1长螺旋压灌砼桩施工工艺 8
4.2长螺旋压浆桩施工工艺 8
5. 预制桩 9
5.1预制桩锤击沉桩法施工工艺 9
5.2预制桩静压法施工工艺步骤 10

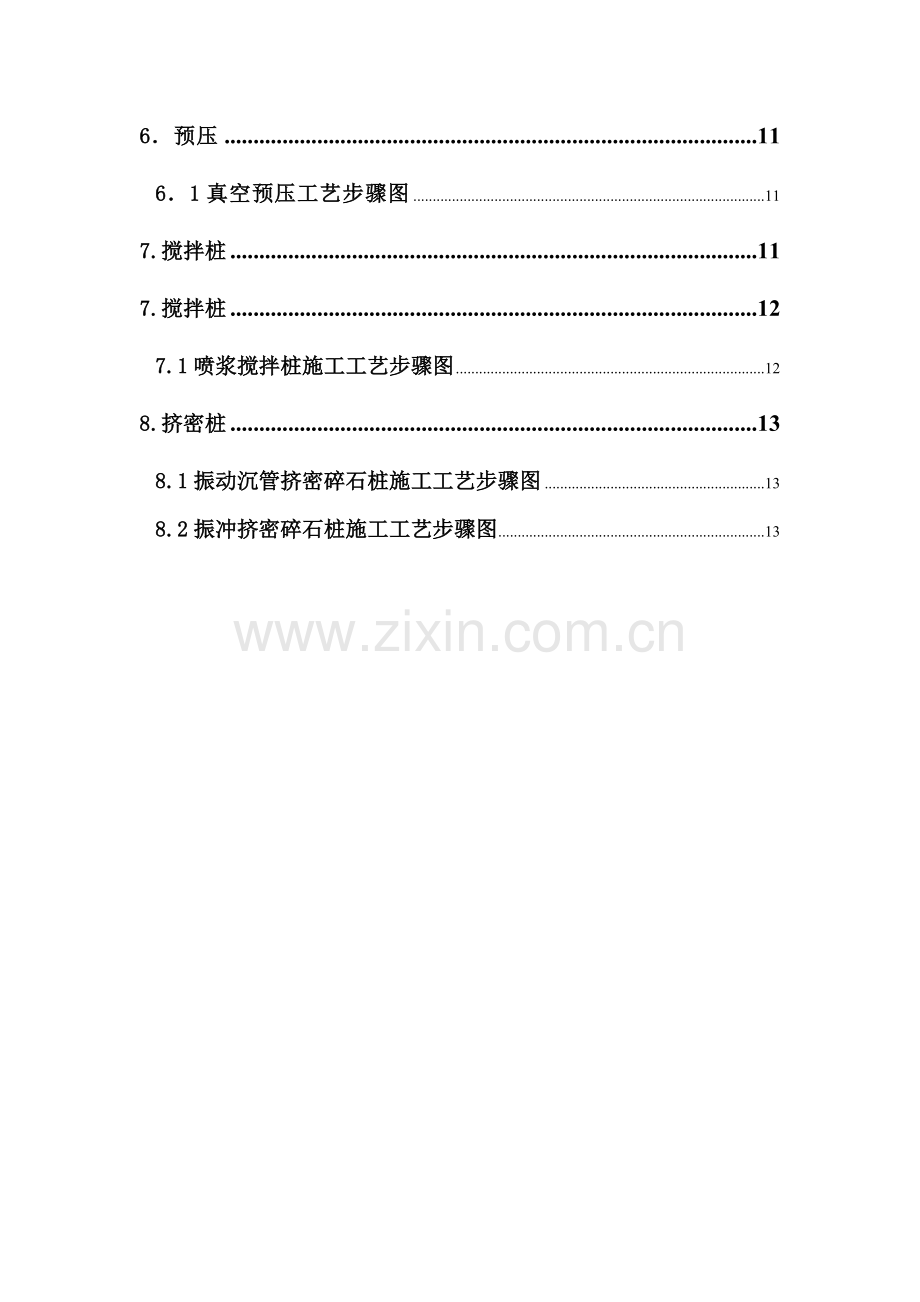

6．预压 11
6．1真空预压工艺步骤图 11
7.搅拌桩 11
7.搅拌桩 12
7.1喷浆搅拌桩施工工艺步骤图 12
8.挤密桩 13
8.1振动沉管挤密碎石桩施工工艺步骤图 13
8.2振冲挤密碎石桩施工工艺步骤图 13
地基处理手段工艺步骤介绍

桩基工程
软基处理工程
1、挖孔桩
1、人工挖孔桩
6、预 压
1、真空预压排水固结法
2、钻孔灌注桩
2、干作业钻进
2、堆载预压
3、回转钻进
7、搅拌桩
3、喷浆搅拌桩
4、冲击钻进
4、粉喷搅拌桩
3、沉管灌注桩
5、振动沉管灌注桩
8、挤密桩
5、振动沉管碎石桩
6、引孔沉管灌注桩
6、振冲碎石桩
4、长螺旋压力灌注桩
7、长螺旋压力灌浆桩
7、灰土挤密桩
8、长螺旋压力灌注砼桩

5、预制桩
9、预制管桩

10、预制方桩

1. 挖孔桩
1．1人工挖孔灌注桩施工工艺步骤图
施工准备
钢筋进场
桩位测放
材料试验、焊接试验

桩位复测、标高检验
钢筋加工
护筒施工
钢筋笼制作成型
自检
甲方、监理验收
甲方、监理验收
挖孔、护壁
按设计要求扩底
成孔自检
甲方、监理验收
吊放钢筋笼
钢筋笼位置检验
灌注砼、振捣成桩
桩孔土方清运
浇注封底砼
不合格
不合格
不合格
不合格
砂、石、水泥检验
砼配合比确定
计量投料
混凝土搅拌
试块、坍落度
检验合格
合格
2．钻孔灌注桩
2.1回转钻成孔正循环清孔工艺步骤图桩位测量
钻机就位
注浆钻进、正循环排碴
埋设护筒
是否到设计位置？
Y
N
空钻不进尺
是否达成设计要求度？
满足设计沉渣要求吗？
正循环二次清孔
转入灌注工序
Y
N
Y
泥浆回收
N
钻 机 移 位
泥浆沉淀处理
挖泥浆池
挖泥浆沟槽
泥浆制备

桩位测量
钻机就位
注浆钻进、反循环排碴
埋设护筒
是否到设计位置？
Y
N
空钻不进尺
是否达成设计要求度？
满足设计沉渣要求吗？
反循环二次清孔
转入灌注工序
Y
N
Y
泥浆回收
N
钻 机 移 位
泥浆沉淀处理
挖泥浆池
挖泥浆沟槽
泥浆制备
2.2回转钻成孔反循环清孔工艺步骤图
桩位测量
钻机就位
注浆冲击，正循环排碴
埋设护筒
是否到设计位置？
Y
N
正循环换浆清孔
是否达成规范要求？
满足设计沉渣要求吗？
正循环二次清孔
转入灌注工序
Y
N
Y
泥浆回收
N
桩 机 移 位
泥浆沉淀处理
挖泥浆池、沉淀池
挖泥浆沟槽
泥 浆 制 备
吊放钢筋笼
2.3冲击成孔正循环清孔工艺步骤图

3. 沉管灌注桩
3．1沉管灌注桩施工工艺步骤图

桩位测放
桩尖笼加工
高程测量定孔深
桩位复测
放置桩尖
桩机就位
沉管静压
灌封底混凝土
振动沉管
达成设计要求深度
下放钢筋笼
振动拔管
灌注混凝土
砂、石、水泥检验
钢筋检验
混凝土配合比确定
计量投料
混凝土搅拌
坍落度检验
成桩
桩机移位
桩 体 养 护
焊接试验
桩尖笼成型
钢筋笼加工
支模
钢筋笼成型
灌注混凝土
质量合格？
混凝土振捣
拆模
养护
否
否
否
合格
否
合格

3.2引孔沉管灌注桩施工工艺步骤图
桩位测放
高程测量定孔深
桩位检测
对位引孔
钻机移位
放置桩尖
桩机就位
沉管静压
灌封混凝土
振动沉管
是否抵达设计地层？
下放钢筋笼
灌注混凝土
振动拔管
成桩
桩机移位
桩养护
钢筋检验
桩尖笼加工
桩尖笼成型
支模
灌注混凝土
混凝土振捣
拆模
养护
焊接试验
钢筋笼加工
钢筋笼成型
质量合格？
砂、石、水泥检验
混凝土配合比确定
计量投料
混凝土搅拌
试块、坍落度
检验合格
否
合格
否
否
否
合格
4．长螺旋压力灌注桩
测量定点
桩机就位
螺旋钻孔
砼搅拌
连续压送砼
移 位
提钻至孔口
安放钢筋笼
清理孔口
清土出场
4.1长螺旋压灌砼桩施工工艺

水泥搅拌
制作钢筋笼
测量定位
桩机就位
螺旋钻孔
连续压浆
提螺旋钻
下钢筋笼
填入石子
补浆成桩
清理孔口
清土出场
4.2长螺旋压浆桩施工工艺

5. 预制桩
复核测量控制网
测放桩位
桩位复核
桩机就位
插 桩
打下节桩
接桩
打上节桩桩
桩位验收
送桩
桩顶标高监测
桩预制
桩运输
桩进场验收
桩身检验及标识
桩　起　吊
监理验收
监理验收
桩身垂直度检验
记　　录
第二节桩起吊
桩机移位
接头验收
桩身垂直度检验
5.1预制桩锤击沉桩法施工工艺
5.2预制桩静压法施工工艺步骤

桩位复核
桩机就位
吊桩就位
压 桩
吊桩就位
焊接接桩
压 桩
压桩至地面
送桩至设计要求
桩机组装
调试验收
观察垂直度
观察垂直度
检验验收
桩机移动

6．预压
6．1真空预压工艺步骤图
铺设排水砂垫层
场地平整
卸载
满足
不满足
膜上覆水
正式抽气
挖密封沟
抽气结束
观察统计
检验分析
试抽气
回填沟筑埝
铺设密封膜、设备安装
铺设滤管
砂垫层验收
7.搅拌桩
施工准备
制备浆液
开启浆液
开启吊装设备
第一次喷浆搅拌下沉
开启搅拌头
第二次搅拌提升
关闭浆液
第三次喷浆搅拌下沉
开启浆液
第四次搅拌提升
关闭浆液
移动桩架
关闭搅拌头
观察浆泵压力
N
Y
观察浆泵压力
N
Y
7.1喷浆搅拌桩施工工艺步骤图

8.挤密桩
材料采购
材料试验
桩位测放
桩机对位
振动沉管
填加石料
振动拔管
反插加料
拔管成桩
桩机移位
8.1振动沉管挤密碎石桩施工工艺步骤图

8.2振冲挤密碎石桩施工工艺步骤图材料采购
材料试验
桩位测放
桩机对位
水冲造孔
清 孔
投放碎石
振动制桩
桩头加强
桩机移位
