防雷接地综合项目施工专项方案.doc

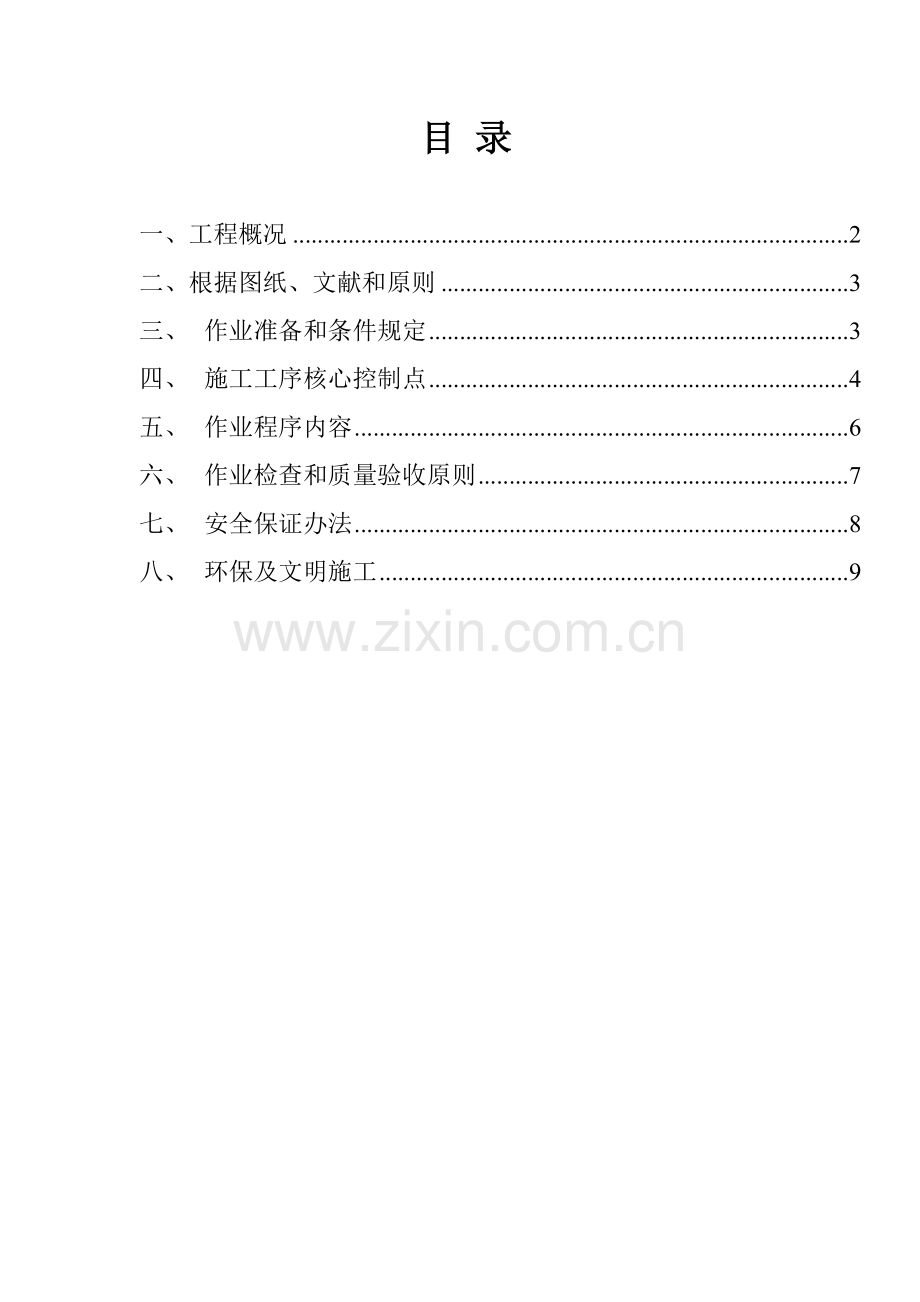

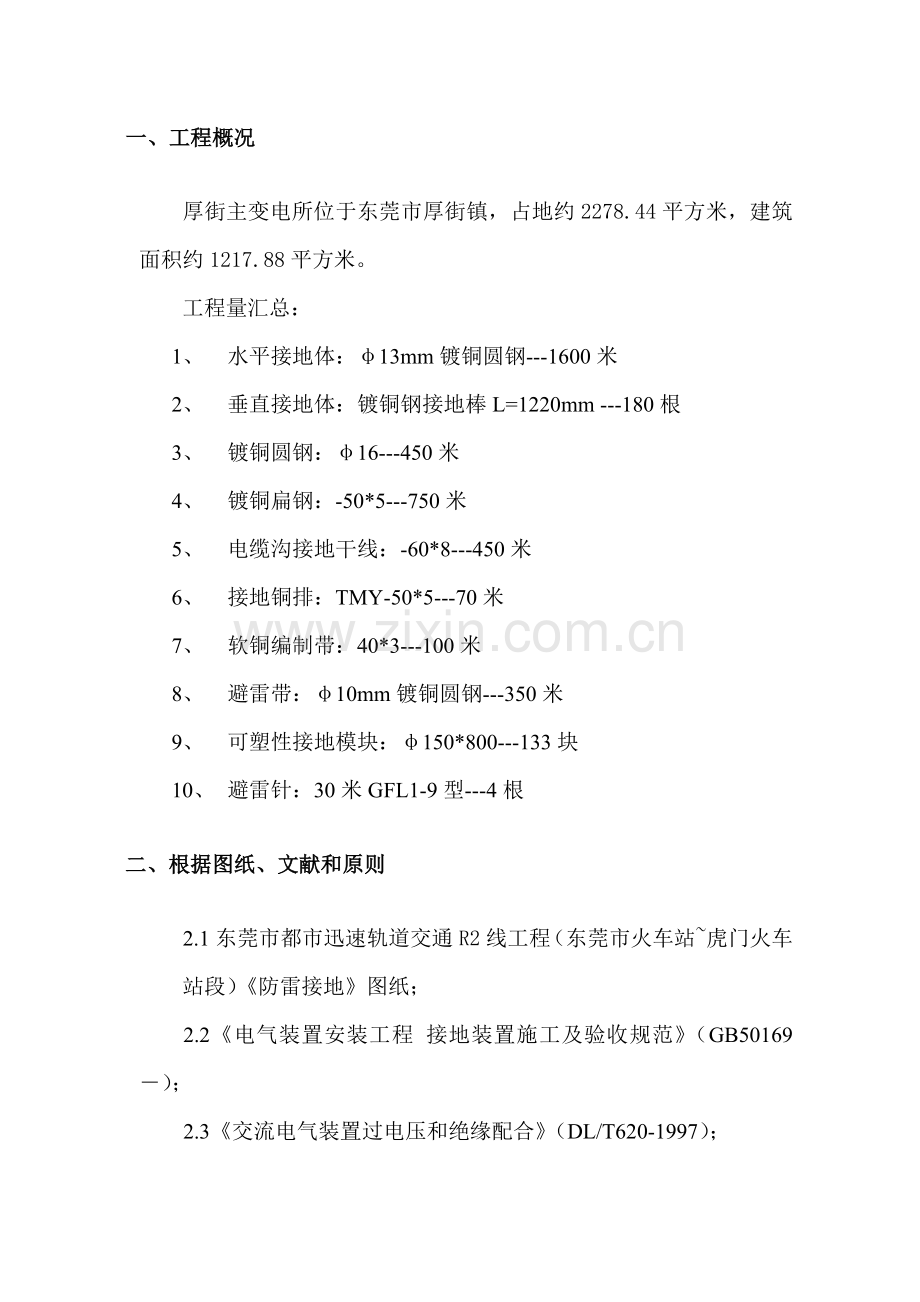

目 录一、工程概况2二、根据图纸、文献和原则3三、作业准备和条件规定3四、施工工序核心控制点4五、作业程序内容6六、作业检查和质量验收原则7七、安全保证办法8八、环保及文明施工9一、工程概况厚街主变电所位于东莞市厚街镇，占地约2278.44平方米，建筑面积约1217.88平方米。工程量汇总：1、 水平接地体：13mm镀铜圆钢-1600米2、 垂直接地体：镀铜钢接地棒L=1220mm -180根3、 镀铜圆钢：16-450米4、 镀铜扁钢：-50*5-750米5、 电缆沟接地干线：-60*8-450米6、 接地铜排：TMY-50*5-70米7、 软铜编制带：40*3-100米8、 避雷带：10mm镀铜圆钢-350米9、 可塑性接地模块：150*800-133块10、 避雷针：30米GFL1-9型-4根二、根据图纸、文献和原则2.1东莞市都市迅速轨道交通R2线工程（东莞市火车站虎门火车站段）防雷接地图纸；2.2电气装置安装工程 接地装置施工及验收规范（GB50169）；2.3交流电气装置过电压和绝缘配合（DL/T620-1997）；2.4交流电气装置接地（DL/T 621-1997）。 三、 作业准备和条件规定3.1现场场地具备施工条件。 3.2施工专业人员数量满足施工规定。规定配备焊工4人，电工2人，杂工6人。 3.3机具材料规定：水平接地体：13mm镀铜圆钢；垂直接地体：铜棒；施工用大锤、十字镐、铁铲、焊机、模具、喷灯等及电工工具一套。四、 施工工序核心控制点 4.1 作业流程：接地网工序：材料机具准备接地沟开挖接地网敷设、焊接监理检查回填整体完善接地电阻测设竣工验收。 主所接地工序：接地体安装接地干线敷设引下线明敷避雷网避雷带或引下线暗敷全站防雷接地工程作业流程图主所接地作业流程：接地网接地作业流程：接地沟开挖接地网敷设、焊接监理检查开始回填接地电阻测设竣工验收完毕材料机具准备 4.2施工安排：全站地网敷设筹划分三某些施工：第一某些采用人工开挖，配合全站土建工程基本开挖同步，按图纸布置把地网埋于基槽（坑）边，并在基本边预留引上线，在主体施工时每个楼层水平主筋进行整体串连，按设计规定做引出线。与接地网连通形成整体；第二某些：采用机械挖土、人工修整施工、敷设全站地网和地极。第三某些：天面防雷网及避雷带施工，避雷带明敷于沿口边沿，高出边沿150mm，避雷带用10镀铜钢，支架用10镀铜钢每隔0.8m支撑一次，支架预埋深度为150mm。 4.3 材料采购：重要材料一次性到位，其他材料视施工进度在施工迈进场。五、 作业程序内容 5.1全站接地以水平接地体为主，以垂直接地体为辅构成复合接地主网。水平接地体埋深离地面-1.0米，形成10m10m网格，垂直接地体间距不不大于5m。接地体敷设完毕后其土沟回填土内不应夹杂有石块和建筑垃圾等，应选用电阻率较低土壤进行回填，有回填时应分层夯实。 5.2接地网施工时，绕开障碍物，如遇到沟道等，应从沟道底部通过。 5.3 埋地线开挖时，请注意岩石地段接地体埋设深度要达到设计规定。 5.4 接地网与建筑物四角土建埋铁通过放热焊接与柱内防雷引下线连接。5.5 焊接采用搭接法、放热焊，搭接长度对于扁钢不不大于宽度2倍5.6 接地网边沿应做成圆弧形，圆弧半径不不大于L/2,L为接地线间隔。5.7 室内水平接地干线材料采用-50*5热镀锌扁钢，所有设备、开关、端子箱、动力箱、金属预埋件、风机、爬梯、金属护栏等均需采用明敷接地连接。5.8 设备室四周沿墙明敷接地干线，接地干线距地200mm，过门处敷设于地面粉刷层内。5.9 通讯设备室与主控制室盘柜柜底铜排用（TMY-50*5）铜排联成网后通过一点与主接地网连接。六、 作业检查和质量验收原则6.l在项目经理主管下，技术员和施工人员依照设计图纸和各关于规范规定精心施工。 6.2建立班组、项目部、公司三级检查体系，每一种环节施工，涉及开挖、接头焊接、地极埋深等工序经自检合格后报项目部、监理单位、业主检查承认后方可回填隐蔽。6.3 地网埋深不不大于-1.0米，焊接为搭接法或放热焊。 6.3.1 搭接法质量规定：水平接地带采用镀铜圆钢敷设，站内水平地网埋设相对0m如下1.0m，最外缘角水平接地规定圆弧半径为2m,焊接接地圆钢时搭接面双面焊，长度不不大于6D，焊接完毕后清除干净焊渣，然后涂上防锈红丹漆两道和防腐沥青一道。 6.3.2 放热焊质量规定：将导线及熔模清理干净，再将导线熔接处用喷灯加热，然后安顿于导线与熔模内（注：熔模第一次使用时必要用喷灯将其烘干，出去模内水分，喷灯最佳使用液化气喷灯）。夹紧模夹，将隔离铁片放置于模腔底部；将熔接剂倒入模腔，再将起火粉撒于熔接剂表层，留一点撒于模口上。 6.3.3 放热焊施工中注意事项：选取适当模具，在施工中应注意将模具放在干燥，不适当碰撞地方；经常检查熔模内状况；隔离片上不应有缺口，隔离片及熔模必要密合；注意导线干燥，且不可以将铜导线放入水中施工。6.4 所有材料必要有出厂合格证，质量符合国家规范规定。6.5接地电阻测设规定：七、 安全保证办法八、 环保及文明施工在施工过程中，应遵守国家现行关于文明施工、环保、文物保护方面关于规定，严格贯彻总公司IS014001环境管理体系和“遵守法规，防止污染；文明施工，节能减耗；净化环境，从我做起；持续改进，奉献社会” 环境管理方针。全面分析施工过程中也许引起环保方面问题，把保护生态环境作为一项重要工作来抓。8.l本工程施工对环保也许引起影响： 8.1.1施工机械日夜工作所产生噪声。 8.1.2土建工程施工后期产生污水排放。8.2加强施工管理、严格环保8.2.1环保目的： 在施工中和施工完毕后，保持好施工区域周边自然环境、各种生产设施、生活设施，最大限度保持生态环境原状。 8.2.2环保办法： 8.2.2.1加强对施工人员宣教，增强环保意识。8.2.2.2对施工机具进行维修保养，保持施工机具良好性能，有噪声工作尽量避免夜间施工。8.2.2.3做到工完、料清、场地净，施工中产生废油、废料、垃圾等杂物排放到指定地点，并及时清理、转运。8.3文明施工目的、实行方案 8.3.1文明施工目的：生产场合秩序井然 生活环境整洁舒服地方关系融洽密切 作业人员遵章守纪 8.3.2文明施工实行方案： 8.3.2.l项目经理部负责文明施工制度、规定制定、考核与管理。 8.3.2.2建立文明施工组织机构，明确各级人员职责。 8.3.2.3认真贯彻执行“电力建设文明施工规定及考核办法”，举办“双文明达标”活动。 8.3.2.4材料、设备等放置合理，各种材料标记清晰，摆放有序，并符合安全防火原则。 8.3.2.5施工用机械设备完好，清洁，安全操作规程齐全，操作人员持证上岗，并熟悉机械性能和工作条件。
