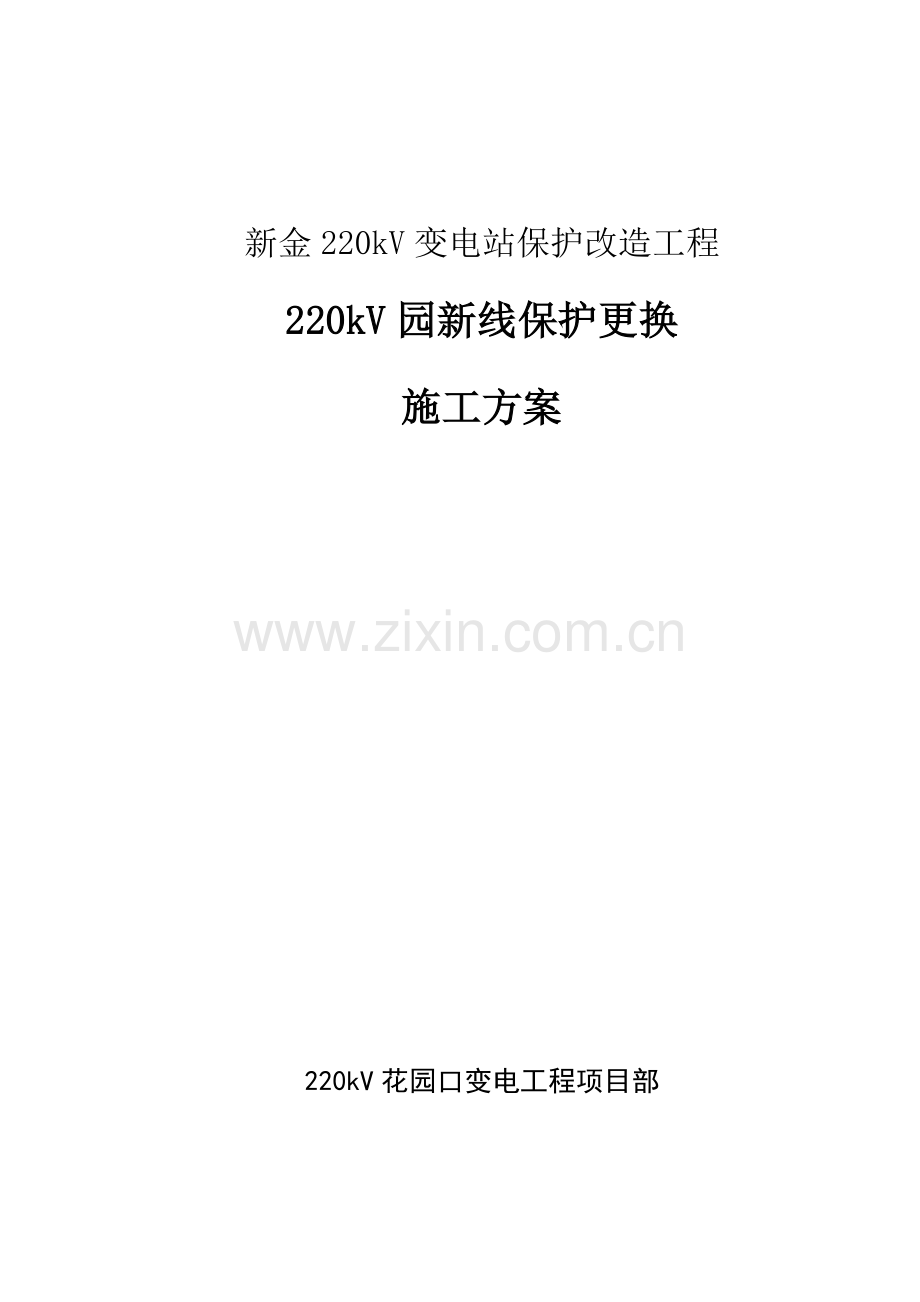

新金220kV变电站保护改造综合项目工程综合项目施工专项方案.doc

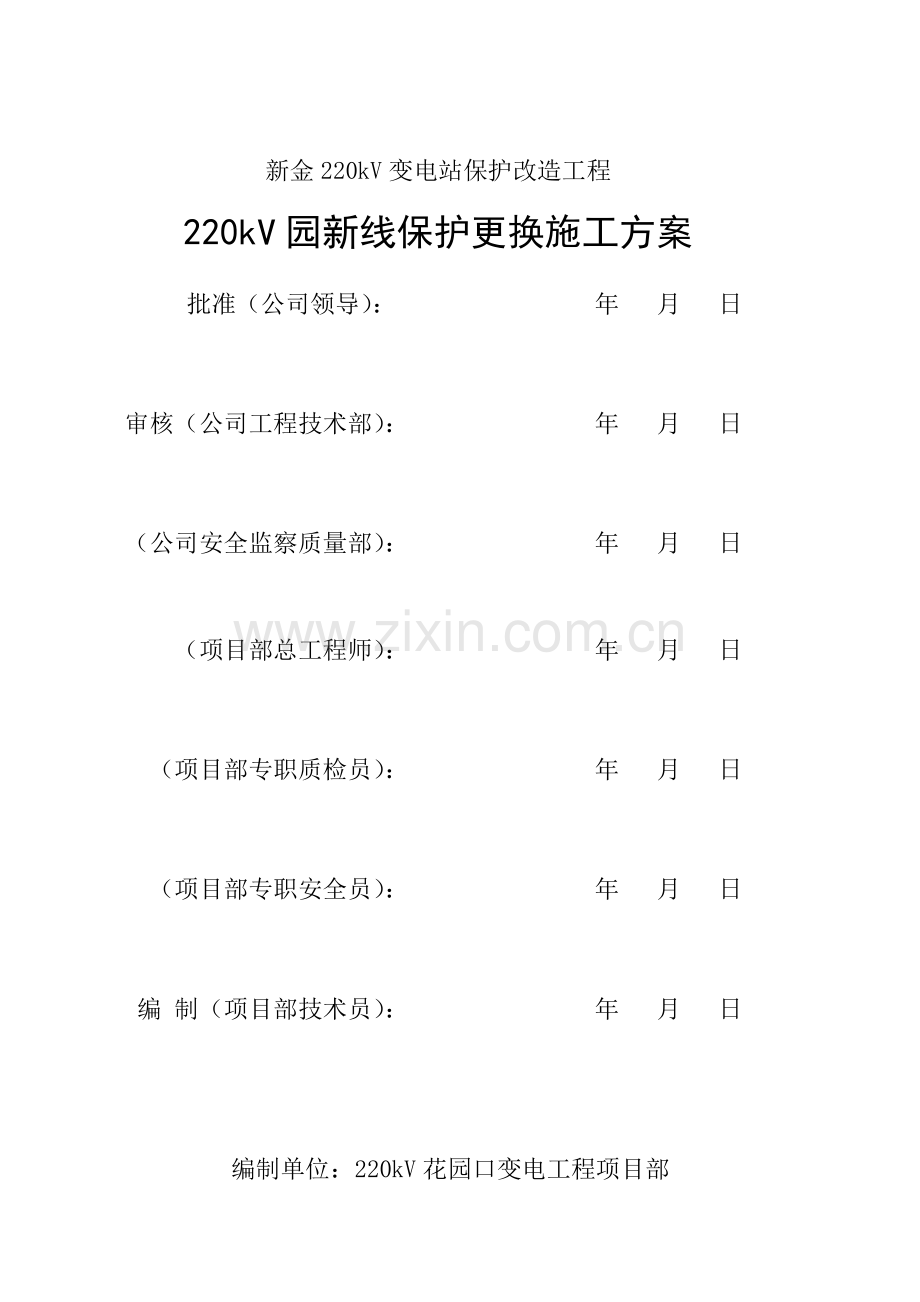

新金220kV变电站保护改造工程220kV园新线保护更换施工方案220kV花园口变电工程项目部新金220kV变电站保护改造工程220kV园新线保护更换施工方案 批准（公司领导）： 年 月 日审核（公司工程技术部）： 年 月 日（公司安全监察质量部）： 年 月 日 （项目部总工程师）： 年 月 日（项目部专职质检员）： 年 月 日（项目部专职安全员）： 年 月 日编 制（项目部技术员）： 年 月 日 编制单位：220kV花园口变电工程项目部审 批 页普兰店供电公司 主管领导： 年 月 日 安全监察质量部： 年 月 日 运维检修部： 年 月 日 电力调度控制中心： 年 月 日 审 批 页大连供电公司 副总工： 年 月 日 安全监察质量部： 年 月 日 运维检修部： 年 月 日 电力调度控制中心： 年 月 日 建设部： 年 月 日目 录1 编制根据12 工程概况13 作业内容及工作量14 筹划工期及作业进度安排15 施工组织办法36 施工技术办法47 施工安全办法48 危险点分析及控制办法59 文明施工办法51 编制根据施工合同及安全合同沈阳电力勘测设计院本工程施工图纸及厂家装配图及使用阐明书新金220千伏变电站保护改造工程施工组织设计国家电网公司基建质量管理规定 国网 （基建2）112-国家电网公司基建安全管理规定 国网（基建/2）173-国家电网公司输变电工程安全文明施工原则化管理办法 国网（基建/3） 187-国家电网公司电力建设工程施工技术管理导则 国家电网工153 号国家电网公司输变电工程原则工艺施工工艺示范手册（）国家电网公司电力安全工程规范（变电某些）664号电气装置安装工程盘、柜及二次回路接线施工及验收规范继电保护和电网安全自动装置检查规程DL/T 955-国家电网公司十八项电网重大反事故办法2 工程概况 新建花园口220kV智能开关站“”接在220kV庄新线、庄新线上供电。为满足上述需求，需将220kV庄新线、庄新线保护更换，并重新命名为220kV庄园甲线、庄园乙线。 为保证新金220kV变电站保护改造工程安全、有序、优质完毕，辽宁省送变电工程公司按工程承包合同及施工组织设计规定，设立了工程项目管理组织机构，在大连供电公司基建部管理之下，负责施工、配合验收等工作。3 作业内容及工程量将220kV庄新线保护柜PRCS902BF-32Q和PRCS901A-32中保护装置各更换三套插件，更换后保护型号均为PCS-931AM。保护柜端子排及外部电缆回路保持不变。第一套保护保存专用光纤通道，第二套保护保存复用通道，复用接口装置更换为新型号MUX-2MD，实现与花园口智能站对接。线路重新命名220kV园新线。4 筹划工期及作业进度安排 停电某些： 08月05日08月12日，筹划8天。4.1筹划1天用于停电、做办法 (08月05日)4.1.1将庄新线线路至母线保护失灵回路解开并用红色绝缘胶布包好，防止母线保护失灵误动。4.1.2将录波、信号等回路公共端解开、避免信号经常上传影响运营人员正常值班工作。4.1.3将CT回路连片拉开，在里侧端子加入模仿电流进行实验，防止电流回路分流。4.1.4将PT回路连片拉开并用绝缘胶带覆盖端子排，在里侧端子加入模仿电压进行实验，防止电压回路短路和接地。4.1.5将庄新线线路至侧路失灵回路和跳闸回路解开并用红色绝缘胶布包好，防止保护误动，待需传动侧路时恢复。起端电缆号回路号终端完毕状况庄新线保护21EL-106A421(1D1)B421(1D2)C421(1D3)N421(1D8)断路器端子箱拉开连片1EL-141A720(1D9)B720(1D10)C720(1D11)N600(1D12)操作保护辅助屏拉开连片用绝缘胶带覆盖1EL-102N600(1D13)C6092(1D14)断路器端子箱拉开连片用绝缘胶带覆盖1EL-143S4 (1D29)、SA (1D30)SB (1D31)、SC (1D32)操作保护辅助屏拆下后，用绝缘胶带包好1EL-145K0(1D82)220KV故障录波器屏拆下后，用绝缘胶带包好1EL-146W100(1D91)220kV线路测控拆下后，用绝缘胶带包好起端电缆号回路号终端完毕状况庄新线保护11EL-130A720(1D1) B720(1D2)C720(1D3)操作保护辅助屏拉开连片用绝缘胶带覆盖1EL-105N600(1D5) C6091(1D6)断路器端子箱拉开连片用绝缘胶带覆盖1EL-103A411(1D8)B411(1D9)C411(1D10)N411(1D11)断路器端子箱拉开连片1EL-132S4(1D29)SA(1D30) SB(1D31)SC(1D32)操作保护辅助屏拆下后，用绝缘胶带包好1EL-133S4(1D33)SA(1D34) SB(1D35)SC(1D36)220kV侧路操作屏拆下后，用绝缘胶带包好1EL-135K0(1D82)220kV故障录波器屏拆下后，用绝缘胶带包好1EL-136703(1D91)220kV线路测控屏拆下后，用绝缘胶带包好1EL-137A720(1D111)B720(1D112)C720(1D113)220kV侧路操作屏拉开连片用绝缘胶带覆盖1EL-138A411(1D118)B411(1D119)C411(1D120)N411(1D121)220kV侧路操作屏拉开连片1EL-1391(1D129)33A(1D150)33B(1D151)33C(1D152)3(1D153)220kV侧路操作屏拆下后，用绝缘胶带包好1EL-14024V+(1D135)029(1D140)077A(1D141)077B(1D142)077C(1D143)04(1D144)06(1D145)220kV侧路操作屏拆下后，用绝缘胶带包好起端电缆号回路号终端完毕状况1EL-111A441(8D1)B441(8DD2)C441(8D3)N441(8D4)断路器端子箱拉开连片1EL-148703(4UD48)220kV线路测控拆下后，用绝缘胶带包好1EL-1371(4D5)R33(4D29S2(4D139)S1(4D142)220kV母线保护屏1拆下后，用绝缘胶带包好1(4D12)R33(4D36)S2(4D141)S1(4D144)220kV母线保护屏2拆下后，用绝缘胶带包好1EL-232703(4D97)220kV线路测控拆下后，用绝缘胶带包好1EL-233K0(4D115)220kV故障录波器屏I拆下后，用绝缘胶带包好4.2筹划1天用于保护插件更换、保护通道改造、220kV园新线单体调试(08月06日)4.2.1对保护通道进行更改。对更换插件后220kV园新线保护进行单体调试。4.2.2保护单体调试4.2.2.1按继电保护和电网安全自动装置检查规程对保护装置进行外部检查，检查装置实际构成状况与否与设计相符合，屏内连线与否对的，标号与否齐全，与图纸与否相符。4.2.2.2检查各插件拔、插应灵活，固定应良好，大电流端子短接片在插件插入时应能分开，印刷电路无损伤，焊接质量应良好，无虚焊、脱焊现象，集成电路芯片应抓紧，型号对的，后板配线应无断线。4.2.2.3检查打印机工作应正常4.2.2.4保护装置自检正常，核查保护软件版本和程序校验码应符合出厂值。4.2.2.5开关量输入回路检核对的，对时功能检核对的。4.2.2.6调节模数变换系统零漂值、有效值、幅值特性、相位特性应在规范规定之内。4.2.2.7保护定值校验，在95%和105%倍整定值下模仿各种故障进行校验。4.2.2.8在保护装置动作和不动作状况下，对各种功能回路检查输出触点和信号与否对的。4.2.2.9按图纸制作保护压板标记并验证其对的性。4.3筹划2天用于保护带开关传动、后台调度命名数据库更改、五防系统更改、信息子站更改(08月07日08月08日)4.5.1整组传动实验4.3.1.1按保护动作原理通入相应模仿故障电压、电流值，检查保护各组件互相动作状况与否与设计原理相吻合，当浮现动作状况与原设计不相符合时，应查出因素加以改正。4.3.1.2检测保护动作时间，即自向保护屏通入模仿故障分量至保护动作向断路器发生跳闸脉冲所有时间。4.3.1.3检查关于跳合闸回路、防跳回路、重叠闸回路及压力闭锁回路动作对的性。4.3.1.4检查关于信号批示与否对的。4.3.1.5检查各套保护在直流电源正常及异常状态下与否存在寄生回路。4.3.1.6实际带断路器传动实验，模仿各类故障状态进行传动实验，检查断路器跳合闸回路应正常。4.4筹划2天用于电量采集系统、录波器更改相应信息、通道联调、地调、省调信息上传、信息子站上传(08月09日-08月10日)4.4.1通道联调时注意事项4.4.1.1整定定值，调节尾纤至通道异常灯复归。4.4.1.2对A、B、C相分别加入1、3、5A电流用于区别相别，两侧分别加入5A额定电流查看CT调节系数与否对的。4.4.1.3模仿空充线路。4.4.1.4模仿正常故障。4.4.1.5联调时两侧保护需要带开关整组传动，需要运营、调度配合。4.4.1.6配合对侧完毕以上实验项目.4.4.1.6联调前需要调度端安排人员将扩建间隔数据库、主界面进行相应修改，本站由后台厂家向其提供有关资料，并配合完毕有关工作，需普兰店供电公司远动专业配合。4.4.1.7遥信上传4.4筹划1天各专业验收、资料整顿、保护定值输入(08月11日-08月12日)5 施工组织办法5.1 人员安排施工负责人：纪宏春技术负责人：王勇厂家技术人员：6人5.2 工作面分类A 南瑞继保厂家对园新线进行插件更换B保护调试人员对改造后保护进行传动等实验C 后台、信息子站、电量采集等厂家对有关某些进行更改5.3 工器具准备序号工器具名称数量序号工器具名称数量1继保调试仪1台2数字万用表1块3对讲机1批4绝缘摇表1块5实验线若干1台65.4施工组织中注意事项5.4.1施工现场摸排，熟悉作业现场。5.4.2编写施工方案并报有关单位完毕审批工作。5.4.3准备好作业所需工器具、安全器具、有关图纸资料等。5.4.4办理工作票，明确工作范畴、安全办法、技术办法和工作班成员及工作内容。5.4.5施工前对带电运营设备采用围栏隔离，禁止跨越隔离围栏作业，以防误碰带电设备、导致事故。5.4.6施工前将施工所需有关材料运抵现场，定置摆放。5.4.7施工前由工作负责人及安全监护人向施工班组进行技术交底，组织学习施工图及专项施工方案、施工验收规范和质量原则、简介施工程序、施工办法和安全技术办法，使施工班组在施工前掌握施工规定，保证施工顺利进行。5.4.8由工作负责人对施工人员进行施工内容、工作范畴、安全办法、技术办法及危险源进行交底，履行签字确认手续。5.4.9由运营值班人员对施工人员进行现场安全告知，交待现场危险源点及辨识，并履行确认手续。6 施工技术办法6.1设备安装完毕后,应对设备进行全面细致检查无误，对所有二次回路特别是电压、电流、交直流电源绝缘进行严格测试，合格后，才干通电。6.2在进行保护调试和传动阶段禁止从直流屏接直流电源，必要从实验电源屏接暂时电源。等回路经验收后确认回路无误，绝缘合格后方可接入运营直流屏。6.3保护更改定值时，防止误整定。要两人两次核对，并经模仿传动开关验证。6.4保护装置单机调试及安装配线结束后，通电检查，做传动实验，检查一切信号，装置动作状况无误、验收合格后方可投运。6.5保护传动时，注意检查回路接线对的，防止误动带电间隔。6.9工作班成员必要严格遵守带电变电站工作票制度、工作允许制度、工作监护制度、工作间断、转移和终结制度。7 施工安全办法7.1由现场负责人提前办理关于本次施工工作票，在工作票上必要详细明确工作范畴和工作班成员及工作内容。7.2施工人员进入工作现场前召开班前会，工作负责人向全体施工人员进行技术、安全交底，交代当天工作任务和安全注意事项，并履行确认手续。7.3得到运营单位工作允许后，由工作负责人带领施工人员列队进入施工现场，由工作负责人宣读工作票，交代现场安全办法，工作班成员无疑问后履行签字确认手续，保证人员不误入带电间隔。7.4所有施工人员进入现场必要对的佩戴安全帽，上班时由现场工作负责人统一带入现场施工，下班后由现场工作负责人统一带出，不得一人逗留施工现场。7.5工作负责人、安全监护人应认真履行监护职责，不得脱岗。7.6严格安全设施管理，已装设安全办法，未经运营单位负责人和项目安全监护人允许禁止移动或拆除。7.7安全监护人要始终在现场进行巡视检查，发现违章指挥、违章作业及时纠正，发现事故隐患要及时指出，并及时组织消除。7.8二次设备接线注意防止误碰误动，防止电流回路开路及电压回路短路。7.9严格服从运营变电站安全管理规定，由运营人员将所要接线交直流回路停电后方可施工，送电前必要对接线回路进行确认。8 危险点分析及控制办法序号危险点控制办法制定根据1作业人员精神状态不良工作前必要确认作业人员与否能正常工作；检查与否对的佩戴防护用品及使用安全工器具。国家电网公司电力安全工作规程（变电某些）2物体打击进入施工区人员必要对的佩戴安全帽，帽带要系紧。国家电网公司电力安全工作规程（变电某些）3工器具没有进行实验工器具应当按照电力建设安全工作规程规定进行定期防止性实验，不合格者禁止使用。国家电网电力建设安全工作规程4误入其他间隔在相邻及对面间隔悬挂“运营中”标记牌；在工作地点悬挂“在此工作”标示牌。国家电网电力建设安全工作规程5擅自变更现场安全办法确需变更安全办法时，需征得工作允许人批准，工作完毕后及时联系工作允许人恢复原安全办法。国家电网电力建设安全工作规程6作业任务不清工作负责人必要在作业前，向工作班成员宣读工作票、交代作业内容、注意事项、将人员任务分工，危险点及控制办法予以详尽交代。国家电网公司电力安全工作规程（变电某些）7误整定定值管理员发单前，应核对新定值单号、日期、设备名称等，将旧定值单废除；整定定值后两人核对定值对的，再与值班人员核对，签字回执。国家电网公司电力安全工作规程（变电某些）8误拆、接线拆线前应核对图纸，确认与否带电、线号与否清晰及接线端子位置，并记录在安措票上；接线时应严格按照拆线记录，确认与否带电后方可恢复。国家电网公司电力安全工作规程（变电某些）9误投退出口压板退压板前应核对当前压板位置，记录在安措票上；恢复压板时应严格按照压板记录，确认上下端与否有不同电位，只有一端有电位方可恢复。继电保护二次原则化作业手册10误拉合及遥控开关传动开关前，应告知值班员，由值班员操作完毕；禁止将五防设备短接或退出，擅自传动开关（涉及后台遥控）。继电保护二次原则化作业手册9 文明施工办法9.1组织施工人员学习环保关于法律和书籍，定期对施工现场进行环保检查。9.2施工过程中注意爱护运营变电所一草一木。9.3施工过程中按照施工工序，及时清理现场；每天收工时，做到“工完、料尽、场地清”。
