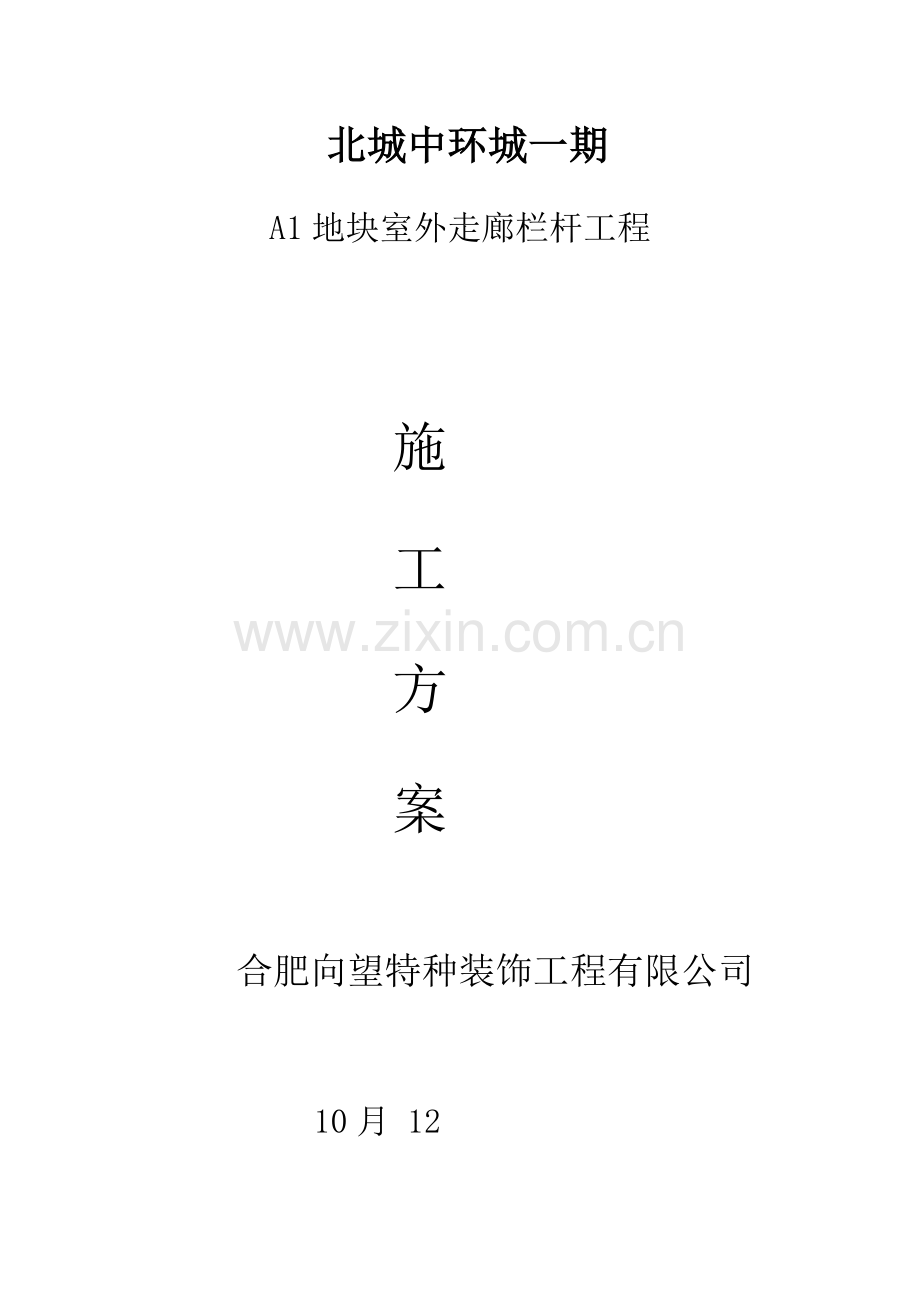

北城中环城一期
A1地块室外走廊栏杆工程

施
工
方
案

合肥向望特种装饰工程有限公司

10月 12

目 录
1 编制根据及阐明 1
2 工程概况 1
3 施工准备及施工筹划 1
3.1 施工准备 1
3.1.1 技术准备 1
3.1.2 材料准备 2
3.1.3 人员组织准备 2
4 施工工艺 3
4.1 工艺流程 3
4.1.1 放线 4
4.1.2 安装预埋件及立柱 4
4.1.3 面管、横栏、竖栏与立柱连接 4
4.1.4 竖栏与横栏连接 4
4.2 质量保证办法 4
4.3 成品保护办法 5
5 安全文明施工办法 5
5.1 安全办法 5

1 编制根据及阐明
为保证北城中环城栏杆工程分项工程施工质量和施工安全，特制定本专项施工方案，本方案编制根据如下：
1) 北城中环城住宅栏杆投标文献及有关施工图
2) 北城中环城住宅栏杆施工组织设计专项方案
3) 《建筑装饰装修工程施工质量验收规范》GB50210-
4) 《建筑工程施工质量验收统一原则》GB50300-
5) 《建筑机械使用安全技术规程》JGJ33-
6) 《建筑施工安全检查原则》JGJ59-
2 工程概况
1)工程名称：北城中环城一期栏杆
2)建设单位：合肥中环北城置业有限公司
3)工程地点：北城中环城A1地块施工现场
4)施工单位：合肥向望特种装饰工程有限公司
北城中环城一期住宅栏杆约9244米，（1#-12#楼，共12栋）本工程栏杆分项工程重要涉及“走廊栏杆”某些，栏杆均采用立柱不锈钢，扶手镀锌管，中间镀锌冲孔板制作安装而成。由于工程量较大，为保证栏杆施工质量及安全，栏杆施工必要严格按照本方案施工。
3 施工准备及施工进度筹划
3.1 施工准备
3.1.1 技术准备
为保证施工顺利进行，项目技术部积极组织技术人员认真审视图纸，并现场进行实地测量，做好图纸设计交底和技术交底准备工作，备齐工程所需资料，编制施工图预算和分部工程材料筹划以及劳动力需求筹划和工机具需要状况。向施工人员进行施工组织设计和技术交底，把工程设计内容、施工筹划和施工技术规定等，详尽向施工人员解说清晰，贯彻施工筹划，制定技术责任制必要办法。

3.1.2 材料准备
本工程栏杆制作和安装所需重要材料如下表所示：
部件
规格
型号
备注
面管
镀锌圆管
Ø50*3.0 mm

横杆
镀锌板
1.2mm

立柱
不锈钢
10*60

下口预埋板
镀锌钢板
80*80*5.0mm

螺丝
不锈钢钻尾
M4

螺丝
膨胀螺丝
M8×60

项目部依照施工预算和分某些项工程施工办法和施工进度安排，组织货源，拟定加工、供应地点和供应方式，订立物资供货合同。依照各种物资需要量筹划和合同，拟定运送筹划和运送方案。按照规定，组织物资按筹划时间进场，在指定地点，按规定方式进行储存和保管。
铝合金栏杆制作安装所使用材料材质、规格、数量及木材、塑料燃烧性能级别应符合设计规定。每批进场材料均应有产品合格证书，进场验收记录和性能检测报告。
3.1.3 人员组织准备
项目管理机构人员坚持合理分工与密切协作相结合原则，把有施工经验、有创业创新精神、工作效率高人选入领导机构。建立精干施工队伍，认真考虑专业工种合理配合，技工和普工比例要满足合理劳动组织规定，按组织施工方式规定拟定建立混合施工队组或专业施工队组及其数量。按照开工日期和劳动力需要量筹划，组织劳动力进场，同步要进行安全、防火和文明施工等方面教诲。

人员配备一栏表
名称
单位
人数
备注
负责人
个
1

安全员
个
1

制 作
个
10

安 装
个
10

生产经理
个
1

在工程施工前，应对各工序施工人员进行必要岗位培训，并对其进行技术、质量、安全交底，防止发生安全和质量事故。为了加快施工准备工作进度，必要加强与建设单位和监理单位之间协调工作，密切配合，建立健全施工准备工作责任制度和检查制度，使施工准备工作由领导、有组织、有筹划和分期分批地进行。对工程所使用机械和检测设备性能进行检查，保证施工过程中各种设备工作状态良好，使用功能齐全。
3.2 施工进度筹划
本工程楼栋号众多，分期施工，各栋号之间进度相差较大，故栏杆分项工程穿插时间较长，自样板安装开始直至外脚手架拆除完毕，均有栏杆施工，栏杆分项工程详细施工进度筹划如下表所示：
部位
施工起止时间
完毕时间
8#过道栏杆
.10.18
.10.25

4 施工工艺
本工程所有栏杆为立柱焊接，立柱与扶手焊接，栏杆与立柱螺丝连接，预埋板与立柱焊接，预埋板与地面膨胀螺丝连接，除不锈钢外所有喷塑。
4.1 工艺流程
栏杆安装施工工艺为：找水平、放线→测量洞口尺寸→下料→制作→喷塑拆除原有栏杆→安装→粉刷验收
4.1.1 放线
由于采用后加埋件施工，有也许产生误差，因而，在后加埋件施工前，必要测量放线，以拟定埋件位置与立杆精确性，如有偏差，及时修正。应保证方管立柱与预埋件连接牢固，并且四周可以焊接。
4.1.2 安装预埋件及立柱
栏杆预埋件安装采用后加埋件做法，其做法是采用膨胀螺栓（M8×80）不锈钢立柱与预埋件焊接，然后膨胀螺栓与预埋件连接。先在土建基层上放线，拟定立柱固定点位置开130*130方孔，然后在过道地面上用冲击钻钻孔，再安装膨胀，螺丝、螺栓保持足够长度，在螺栓定位后来，将立柱上螺孔套入膨胀螺丝螺杆上，保持垂直状态，并将螺栓拧紧，将立柱垂直牢固固定在基层上。栏杆固定后采用相似颜色真石漆粉平。
4.1.3 面管、栏板、竖栏与立柱连接
立柱在工厂里先把材料切断后，将预埋件焊接在立杆与下口交接位置，面管及冲孔板在工厂里把材料切断整体喷塑，然后运到现场后用M4不锈钢钻尾螺丝与立柱连接，不锈钢上口与面管扶手焊接，焊接处打磨平整后用相似颜色油漆补平。
4.1.4 竖栏与横栏连接
预先在竖杆上打孔，然后将冲孔板放入竖杆内用螺丝固定，固定好冲孔板同步将竖栏固定牢固。
4.2 质量保证办法
1) 项目部依照施工图纸和设计规定，采购工程所需各种原材料。栏杆材料拟定符合图纸设计规定无误后，才干进行加工制作，保证不合格材料不使用。
2) 预埋件安装依照图纸设计规定和施工现场实际状况精确无误定位，避免导致不在一条平行线上。栏杆按照图纸设计规定并依照图纸所示图样和现场实际规格尺寸制作。
3) 所有构件,必要通过质量和数量检查,所有符合设计规定,并经办理验收、签字手续后,方可进行安装。对于制作中遗留缺陷和运送中产生变形,均应矫正后才干安装。
4) 栏杆在安装前应将表面油污、泥沙和灰尘等清除干净。
5) 栏杆安装前，经抄平放线，严格控制基本部位与支承面纵横轴线和标高，注意护栏支撑地面平整度，如果有倾斜应及时调节保证护栏垂直度。电锤打孔时就防止浮现平台及墙角水泥被震落。
6) 在施工过程中由技术人员进行检查，及时纠正施工现场违章操作等问题。提出质量更改单及质量问题更改办法，保证工程质量达到设计规定及验收规范。
7) 严格执行工程质量原则，材料品种、规格、型号、厚度必要符合工程和设计规定，表面清洁干净，做到上表美观，制作尺寸精确，产品做到横平竖直，符合设计规定及验收原则。
8) 护栏和扶手安装容许偏差和检查办法如下：
项次
项目
容许偏差（mm）
检查办法
1
护栏垂直度
3
用1m垂直检测尺见检测
2
栏杆间距
3
用钢尺检查
3
扶手直线度
4
拉通线，用钢直尺检查
4
扶手高度
3
用钢尺检查
4.3 成品保护办法
1) 不得在已安装完毕栏杆上涂抹砂浆及挂放杂物。
2) 为防污染，在交叉作用过程中，成品护栏需盖上保护膜。
3) 已安装好护栏再进行一次表面清理，修补划痕，保证表面光滑干净。
5 安全文明施工办法
5.1 安全办法
1) 项目部必要认真贯彻国家关于部门安全生产办法和规定，特别注意防止高空坠物、物体打击、机械伤害和触电事故发生。
2) 现场做好高空交叉多层作业安全防护，对的设立安全维护、安全网和隔离防护，强抓安全“三宝”（安全帽、安全带、安全网）配备配戴贯彻状况。
3) 施工现场各种安全防护办法、安全标志和警告牌应原则化，未经项目部经理和安全负责人批准不得擅自拆动，施工机械必要指定专人操作，特殊工种必要持证上岗。
4) 施工现场用电要规范化，设立原则配电箱，所有电动机具必要安装漏电保护器，井做到一机一闸一漏一箱，所有配电箱必要要有防雨办法。
5) 施工前，必要对工人进行安全教诲与培训工作，管理人员监督工人严格按照建筑施工安全操作规程规定施工，杜绝人身伤亡事故发生。
6) 坚持七个不准，不戴安全帽不准进入施工现场，穿高跟鞋不准进入工地上岗作业，不戴安全带不准进行悬空作业，不是专人不准操作机械和电器，不准从楼层向下抛物，跳板不准铺放空搭头，末按规定张挂好安全网，不准操作。
7) 临边作业和高空作业时，必要系好安全带。
8) 原有栏杆拆除后立即安装现用栏杆，原有栏杆拆除及安装过程中有专人看护，做好安全防护办法，以免发生工人及业主安全伤亡事故。
9) 禁止酒后作业
10) 禁止在工作面上打闹、嬉戏。
5.2 文明施工办法
1) 进入现场必要戴好安全帽，高空作业系安全带，安全网按规定支护严密，出入口有防护棚，狭小场地有安全通道。
2) 电气应设三级控制两级保护（总闸箱、分派箱、开关箱、在分派箱、开关箱配匹配触电保护器），闸箱原则化，线路规范化，有电工巡视及检查记录。
3) 进入现场合有施工人员必要衣着整洁，禁止穿拖鞋、高跟鞋进入施工现场。
4) 现场有平坦干净通道，不堵塞，不积水，施工废水有排水沟合理排放。
5) 文明施工不扰民，严格控制施工噪音，晚10点后来停止施工。
6) 在现场内外做到不违章占道，不违章搭设、堆物，不导致火灾，交通事故隐患，不违章损坏公共设施，不污染环境，和关于道路部门、卫生监督部门做好配合。
7) 现场用电线路要规范化，不得乱拉乱接。
8) 各种施工器材，建筑材料，成品半成品，周转材料等均按施工进度规定组织进场，所有进场材料都必要按指定场地归类堆放，并按规定做好材料标记工作。
9) 施工现场材料应堆放整洁，对每天施工剩余边角料进行整顿、清扫，做到工完料净场地清。
10) 对施工区域、危险区域设立醒目警示标志，并采用保护办法。
11) 采用各种有效办法，减少施工过程中产生噪音，噪音较大分项工程尽量选取在工作时间施工，努力做到施工不扰民。
