标准机柜结构设计规范.doc

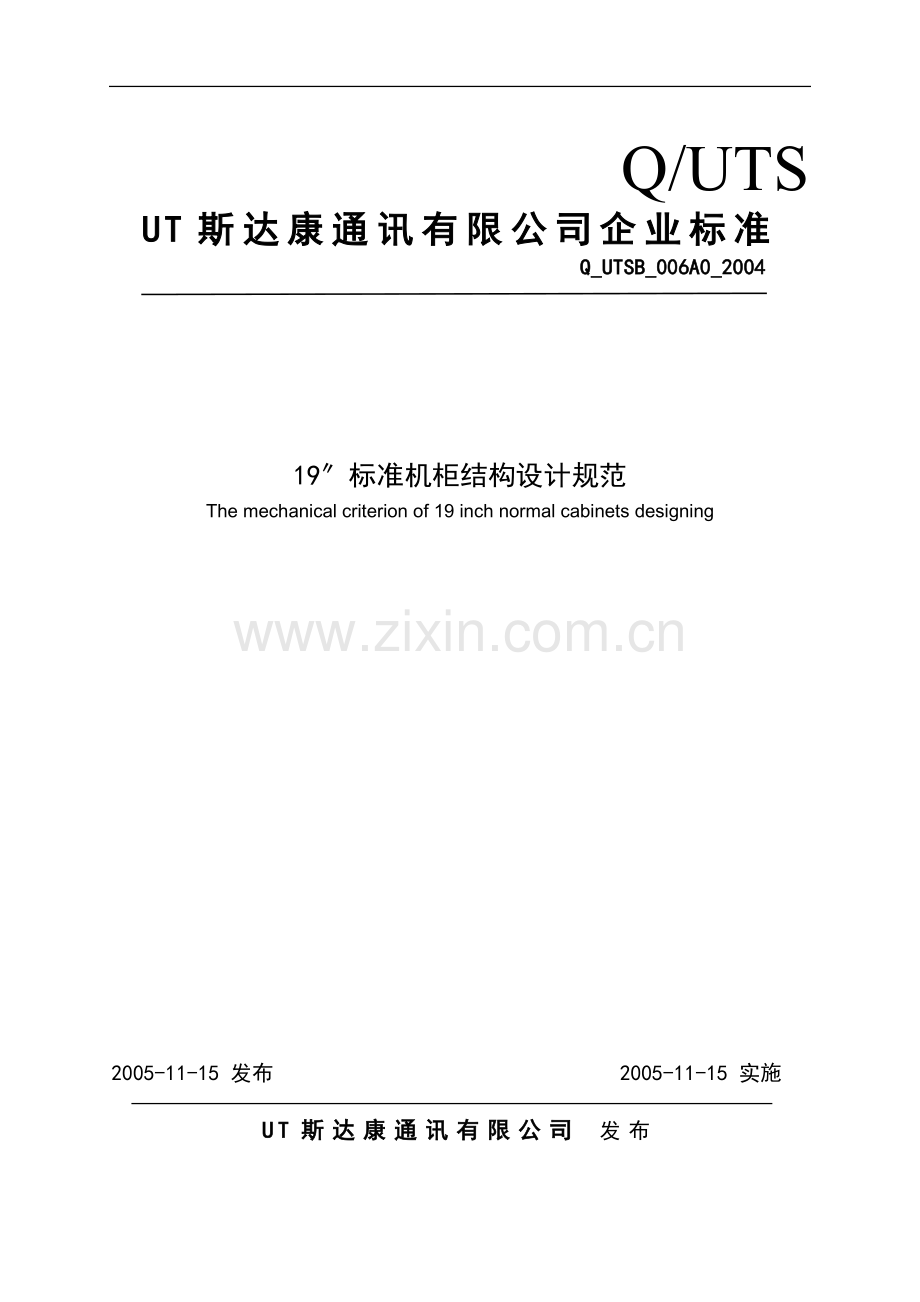

机柜、机箱设计标准 (标准代号) Q/UTSUT斯达康通讯有限公司企业标准 Q_UTSB_006A0_200419标准机柜结构设计规范The mechanical criterion of 19 inch normal cabinets designing 2005-11-15 发布 2005-11-15 实施UT斯达康通讯有限公司 发布 ii 19标准机柜结构设计规范 Q_UTSB_006A0_2004Revision HistoryRevision #AuthorReviewed ByDescription Of ChangeIssuedBy/DateA.0Xu jianhua New standard document UTStarcom ProprietaryNot for use or disclosure outside UTStarcom, Inc. or any of its subsidiariesExcept under prior written agreement.Intended Audience:H/W Group, Quality Assurance Group & Internal Auditors.This document is controlled electronically and any hard copy should be considered uncontrolled.This document is owned by HZ of Mechanical Development Process Team Chairperson.前 言 本标准制订的目的，主要是为了适应公司日益全球化发展的需要，也是为了增强公司机柜可互换性、提高公司机柜设计效率和质量、降低公司机柜研发和生产成本的需要。本标准主要以IEC标准为主，参照了ETSI、NEBS标准对机柜性能部分的要求及NEBS标准对机柜工程安装的要求。标准起草：徐建华目 次1范围12引用标准13术语定义23.1设备实体(equipment practice)23.2机柜(cabinet)23.3机架(rack)23.4插箱(subrack)23.5机箱(chassis)23.6插件(plug-in unit/model)23.7机柜高度 (cabinet height)23.8机柜宽度 (cabinet width)33.9机柜深度 (cabinet depth)33.10协调尺寸 (co-ordination dimension)34机柜设计的总原则35机柜的分类及特点35.1按照使用环境分类35.2按照拼装式方式分类36机柜的基本组成46.1顶围框、底座、外柱的设计46.2前门、后门的设计46.3左、右侧板的设计56.4安装柱的设计56.5导轨的设计56.6搁板的设计56.7铭牌的设计56.8支撑脚的设计66.9脚轮的设计66.10吊环的设计67机柜设计的基本要求67.1机柜的外形尺寸、装配尺寸及机柜并架要求67.2机柜的刚度、强度和重量67.3机柜的走线要求67.4机柜使用的热环境及散热能力67.5机柜的电磁兼容能力77.6防雷击性能要求77.7机柜的防振等级要求77.8机柜稳定平衡的最大角度要求77.9机柜的防尘要求77.10机柜的包装运输要求77.11机柜的工程安装要求77.12机柜三防设计要求77.13机柜的工业造型设计要求77.14机柜的人机工程设计要求77.15机柜的防水等级要求77.16机柜的生产成本要求88机柜设计的基本准则88.1热设计准则88.2静电防护设计准则88.3EMC设计准则88.4“三防”设计准则98.5维修性设计准则98.6互换性设计准则108.7可达性设计准则108.8模块化设计准则108.9人机工程设计准则108.10防错误设计准则108.11标识设计准则119机柜的协调尺寸及公差119.1外形协调尺寸及公差119.2内部装配协调尺寸及公差129.3工程安装尺寸协调尺寸及公差1410机柜空区挡板的设计1510.1空区挡板的基本尺寸及公差1510.2空区挡板与机柜的装配17iv 19标准机柜结构设计规范 Q_UTSB_006A0_200419标准机柜结构设计规范The mechanical criterion of 19 inch normal cabinets designing 1 范围本标准规定了公司19标准机柜结构设计的基本尺寸、基本性能及工程安装要求。本标准适用于公司所有19标准机柜的设计，并且自本标准发布日起，应当严格执行。在没有特殊情况下，公司的19标准机柜的设计必须依此标准为依据。2 引用标准IEC 60917-1-98 电子设备机械结构设计模型化规则 第一部分：总标准 Modular order for the development of mechanical structures for electronic equipment practices，Part 1: generic standardIEC 60297-1-86 482.6(19 in)系列机械结构尺寸 第一部分：面板和构架 Dimensions of mechanical structures of the 482.6mm (19 in) series，Part 1: Panels and racksIEC 60297-2-82 482.6(19 in)系列机械结构尺寸 第二部分：机柜和机柜的间距 Dimensions of mechanical structures of the 482.6mm (19 in) series，Part 1: Cabinets and pitches of rack structuresIEC 60916-88 电子、电工设备机械结构术语 Terminology for mechanical structures of electrotechnical and electronic equipmentIEC 61587-99 电子设备机械结构IEC 60917和 IEC 60927的试验Mechanical structures for electronic equipmenttests for IEC 60917 and IEC 60297第一部分 机柜、插箱的气候、机械试验和安全特性Part 1 Climatic、mechanical tests and safety aspects for cabinets、racks、subracks and chassis第二部分 机柜插箱的地震载荷试验Part 2 Seismic tests for cabinets and racksIEC 60950-99 信息技术设备的安全 Safety of information technical equipmentETS 300 119-1-94 设备工程；通讯机柜的欧洲标准 第一部分：概述和术语Equipment Engineering （EE）；Equipment telecommunications standard for equipment practice，part 1: Introduction and terminologyETS 300 119-2-94 设备工程；通讯机柜的欧洲标准 第二部分：机柜和机架的工程需求Equipment Engineering （EE）；Equipment telecommunications standard for equipment practice，part 2: Engineering requirements for racks and cabinetsETS 300 119-3-94 设备工程；通讯机柜的欧洲标准 第三部分：机柜和机架排列的工程需求 Equipment Engineering （EE）；Equipment telecommunications standard for equipment practice，part 3: Engineering requirements for miscellaneous racks and cabinetsGR-63-CORE-2002 网络通讯设备的系统需求：物理保护 Network Equipment-Building System Requirements: Physical Production3 术语定义3.1 设备实体(equipment practice) 电子及机电系统的壳体和安装件的机械结构，它考虑了机械部件、电器连线及电子元件之间的相互适应性。3.2 机柜(cabinet)机柜是一种自由站立并独立支撑的用于电子设备的壳体，它可以独立使用，也可与其他机柜成组使用。机柜可在一侧或多侧装有门和侧板，以适应不同的用途。 3.3 机架(rack) 用于安装电气或电子部件，能自由站立或固定安装的结构。3.4 插箱(subrack) 供安装多个插件和印制板并可装入机柜、机架等内的一种结构箱体单元。3.5 机箱(chassis) 专为支撑辅助电气元件而设计的一种结构箱体单元，也可向插箱一样插入机柜、机架等内。3.6 插件(plug-in unit/model) 可以插入机柜、机架或插箱内部的，以导轨导向并支撑的结构单元，其包括机械支撑结构、PCB板、接插件、导向柱、带有插拔器、指示灯、开关的面板等。3.7 机柜高度 (cabinet height)机柜高度指的是机柜在正常工作状态下的高度，它不包括支撑脚(或脚轮)、吊环的高度。附注：1、 IEC 60297-2-82种规定，机柜的高度应包括机柜所附带的任何脚轮和支撑脚；2、 ETS 300 119-2-94和ETS 300 119-3-94规定，机柜的高度应包括机柜所附带的任何脚轮和支撑脚。3.8 机柜宽度 (cabinet width)机柜的宽度包括两种宽度，协调尺寸宽度、实际宽度。协调尺寸宽度是机柜在工程现场中所要满足的节距线(pitch line)的协调尺寸(co-ordination dimension)的值；实际宽度是机柜左右包括侧板及侧板外表面最突出部份的实际距离。有并柜要求的机柜，其实际宽度一定要小于协调尺寸宽度；没有并柜要求的机柜，其实际宽度不能大于协调尺寸的宽度。3.9 机柜深度 (cabinet depth)机柜的深度定义为机柜的前、后门外表面之间的距离。机柜的实际深度应该小于或等于机柜的协调尺寸深度。3.10 协调尺寸 (co-ordination dimension) 协调尺寸是一个不带公差的参考尺寸，主要是用于协调机柜内部结构(部)件的安装配合及机柜、电缆安装空间。4 机柜设计的总原则u 面积和空间浪费最少的产品排列；u 产品尺寸的互换性，即就是零件、部件外形尺寸和装配尺寸的统一性、标准性；u 产品尺寸的协调性及产品的互配尺寸，包括产品的组合、运输、储存、安装等。5 机柜的分类及特点5.1 按照使用环境分类可分为中心局使用机柜及端局使用机柜5.1.1 中心局使用机柜的设计特点设计时重点考虑的是机柜与其它机柜的配合要求，包括EMC、噪音、电缆布线、工程安装、人机工程，以及尽可能小的物理空间需求。5.1.2 端局使用机柜的设计特点设计时重点考虑的是较恶劣的使用环境。5.2 按照拼装式方式分类可分为整体焊接式机柜和拼装式机柜5.2.1 整体焊接式机柜优点：机柜整体刚度好，电磁兼容性能好，结构简单。缺点：对焊接工艺技术要求较高，零、部件互换性差，包装运输及工程安装不方便。符合GR-63-CORE-2002规定的机柜应当是焊接式机柜。5.2.2 拼装式机柜优点：可加工性好，零、部件互换性好，包装运输及工程安装方便；缺点：电磁兼容性能较差，整体刚度较差，结构较复杂。6 机柜的基本组成机柜一般包括顶围框、底座、左侧板、右侧板、前门、后门、立柱、安装柱、导轨、搁板、脚轮、底角、标牌、铭牌、吊环、并柜机构、防尘系统、防振系统、布线系统、散热系统、电磁兼容系统、防雷击系统、告警系统、照明系统等。附注：机柜的以上基本组成部分在机柜的结构设计过程中要严格认真考虑，不需要的应在机柜结构设计方案上做有关说明和解释。6.1 顶围框、底座、外柱的设计n 顶围框、底座、外柱使用螺栓、焊接等工艺方法联在一起，形成机柜的基本框架。n 顶围框、底座的设计方法很多，通常有板金冲压折弯、铝型材组装、铸造等。现在常用的 是板金冲压折弯和铝型材拼装。板金冲压折弯一般采用2mm厚的冷轧钢板，并借用螺钉联接和焊接等工艺手段固定拼装而成。n 立柱通常用2mm厚的钢板折弯而成，或者采用铝型材。n 顶围框、底座进风口应有一定规格的防尘网，在有EMC要求的情况下，防尘网的选用应当 考虑EMC的问题。n 顶尾框和底座上预留的出线口，在有EMC要求的情况下，也应当考虑EMC问题。n 用于对机柜进行散热的风机，有时也可以设计安装在顶围框和底座内。n 机柜总接地的铜螺栓一般被设计在机柜的底座上，或者顶围框上。n 机柜的顶围框上一般设计有吊环，或者安装吊环的预留孔。n 机柜的脚轮、支撑脚以及对机柜进行固定安装穿膨胀螺栓或螺栓的预留孔一般设计在机柜的 底座上。n 顶围框、底座前、后面如果没有被机柜的前门、后门遮盖，其前、后面又被称作机柜的上眉、下眉。根据机柜工业设计的不同要求，机柜的铭牌、告警装置经常被设计安装在机柜的上眉上。为了机柜并柜时的统一美观，机柜上、下眉的宽度应该有统一的规定。6.2 前门、后门的设计n 前门是机柜工业造型设计的重点研究对象；前门包括门体、锁紧机构、门限位机构、铰链 机构、门禁开关等。n 机柜的前、后门可以设计为双开门、单开门。单开门设计比较简单，双开门有利于工程现场空间的有效利用。n 根据工业造型设计美观的要求，机柜的标牌也可以丝印或粘贴在机柜的前门上。n 根据电磁兼容设计、热设计、工业造型设计的要求，前门可以被做成多孔门、有机玻璃透明门等。对于多孔门，要考虑防尘措施；对于有机玻璃透明门，要考虑电磁兼容性。n GR-63-CORE-2002规定门在正常打开状态下，其最凸处位置与机柜节距线的垂直水平距离不能大于150mm。6.3 左、右侧板的设计n 侧板设计的要求就是要安装拆卸方便，因此在侧板的设计过程中，要求侧板的重量轻，并尽可能采用带有自动快速定位锁紧机构。n 侧板经常用11.5mm的冷轧钢板折弯而成，为了提高侧板的刚度，侧板上经常冲压或焊接若干根加强筋，侧板也可以用铝型材和铝板拼装而成。n 侧板上如果需要冲压百叶窗孔，应考虑电磁兼容、散热、防水的要求。n 根据机柜使用工程环境的不同，机柜侧板上也可以预留过线孔，过线孔一定要加防止电缆磨损的塑料或橡胶过线环。在有必要的时候，过线孔还应当考虑电磁泄露、防水、防鼠的要求。6.4 安装柱的设计n 安装柱是插箱和机柜的连接机构；n 安装柱经常用1.52mm的冷轧钢板折弯而成，也可以用铝型材拉出。n 安装柱上要求预留浮动螺母安装孔，具体尺寸系列详见本标准9.2.1的内容。6.5 导轨的设计n 导轨的作用是使插箱及其它部件按照规定的方向运动和减少插箱推入和拉出机柜时的摩擦力，以及对设备内部元、器件和接线提供可接近性的条件。n 导轨可分为滑动摩擦导轨和滚动摩擦导轨；滑动摩擦导轨一般用于重量重、不经常拉出推入的插箱，滚动摩擦导轨一般用于重量轻、经常拉出推入的插箱；滑动摩擦导轨一般用2mm的冷轧钢板折弯而成，滚动导轨为行业标准件，可以根据需要选购。n 为了提高插箱的抗振性，从理论上讲，一般情况下导轨是不可以和机柜的外柱直接连在一起，所以应在机柜结构设计过程中灵活考虑。n 为了减少插箱插入机柜时对机柜冲击的影响，导轨或插箱的后端，都应设计抗冲击装置(例如使用海绵橡胶等)。6.6 搁板的设计n 搁板的设计一般用于在机柜里放置非标准设备。n 搁板的设计一般采用12mm的冷轧钢板，或用铝型板材和1mm冷轧钢板拼装，为了提高搁板的强度，冷轧钢板上经常冲压或焊接若干个加强筋。6.7 铭牌的设计n 铭牌是置于设备、产品表面，标有产品型号、名称、商标、机号、性能、规格、出厂日期，以及以供使用者正确操作、应用诸方面资料，内容之类的面牌。n 按铭牌的内容分，可分为如下三种：a) 标有产品型号、名称、生产单位、商标、机号、厂标、性能、规格、出厂日期等内容的面牌，在本标准中定义为第一类铭牌；b）供使用者正确操作、应用的资料，有必要单独做成面牌时，这种面牌在本标准中定义为第二类铭牌； c）只包括产品名称和型号或商标的牌，一般位于机器的正面，这种面牌在本标准中定义为第三类铭牌，又称为标牌。n 所有用于销售的产品都应有第一类铭牌和标牌；当一套设备由几个分立的机柜组成时，每个机柜上都应有第一类铭牌和标牌。n 第二类铭牌不是必须有的，可在必要时采用。n 铭牌的材料可选用：工业纯铝L1、L2、L3、L4；不干胶类(附注：选用不干胶类材料做为铭牌时，要考虑与机器的工作环境条件和预计的产品使用年限相配合，防止不干胶类材料在过热、过冷、潮湿的环境中脱落、发霉等)；特殊需要也可选用黄铜板H62、H68及其他材料。金属材料铭牌的厚度尺寸在0.5mm1.0mm之间选取，不干胶类铭牌的厚度尺寸按实际需要选用。n 各种铭牌的设计要根据公司的有关规定及工业设计要求设计。6.8 支撑脚的设计n 机柜的支撑脚主要用于恶略环境下地面不平时，机柜的工程安装。n 机柜的支撑脚应该具有减振功能和绝缘功能。n 机柜的支撑脚在机柜底座上的位置要考虑到机柜全配制时重心的位置。n 机柜的支撑脚应当具有高度可以灵活调节的功能；按照ETS 300 119-2-94、ETS 300 119-2-94的规定，支撑脚可调节的高度不能小于25mm。n 支撑脚与机柜连接的螺纹，在没有特殊要求的情况下，应统一使用M16的螺纹。6.9 脚轮的设计n 脚轮为行业的标准件，可在设计时根据不同的需要进行选用。n 脚轮有万向和单向之分，也有带自锁和不带自锁之分；在使用时脚轮有可拆卸和不可拆卸之分。n 脚轮的选用要考虑到机柜全配制时的重量。n 脚轮在机柜底座上的位置要考虑到机柜全配制时重心的位置。n 脚轮在没有其它特殊要求的情况下，其与机柜相连的螺纹应当使用M16的螺纹。6.10 吊环的设计n 吊环为行业的标准件，可在设计时根据不同的需要进行选用。n 吊环和机柜的连接的螺纹，在没有特殊要求的情况下，应当统一使用M12的螺纹。n 吊环在机柜顶围框上的位置要考虑到机柜全配制时重心的位置。n 吊环的选用要考虑机柜全配制时的重量。7 机柜设计的基本要求7.1 机柜的外形尺寸、装配尺寸及机柜并架要求n 机柜的外形尺寸、装配尺寸在没有特殊要求的情况下一定要符合本标准9、10中相关的内容。n 按照ETS 300 119-2-94、ETS 300 119-2-94的规定, 机柜并架时，机柜两侧面可以无限靠近，但是不能接近。n 按照GR-63-CORE-2002的规定，机柜并轨时，机柜两侧面的间隙不少于2mm；机柜并轨时，7.2 机柜的刚度、强度和重量机柜的刚度是指机柜不能因为外力而变形，机柜的刚度指的是指机柜不能因为外力而破坏；机柜的重量从理论上讲是越轻越好，同时注意机柜满配制时的重心位置，要求在前、后、左、右方向尽量居中，在上、下方向尽量偏下。7.3 机柜的走线要求为了用户的使用方便及其它原因，机柜的走线方式一般分为上走线和下走线；机柜的两种走线方式在满足电磁兼容性能的要求下，都要求排列整齐、帮扎牢靠、维修方便，并且尽量使所有电缆不能外露。7.4 机柜使用的热环境及散热能力n 机柜都有一定的使用环境温度的要求，同时机柜本身也应当具有一定的散热能力，比如使用风机、空调等各种热交换设备。n 按照ETS 300 119-2-94、ETS 300 119-2-94的规定，机柜内大于75的热空气不能直接对着电缆吹。7.5 机柜的电磁兼容能力从理论上讲电磁波是不能被完全屏蔽的，但如果能屏蔽到不同的等级，对不同电子设备正常工作的影响就会减小到零；因此通讯行业不同领域对不同的电子设备，就有不同屏蔽等级的要求。7.6 防雷击性能要求防雷击性能主要是指机柜不能因为自然雷电通过机柜的各种外部电缆对机柜及机柜内部的器件造成不同程度的损坏。7.7 机柜的防振等级要求机柜的防振等级有两方面的要求，其一是在运输过程中的颠簸，不能对机柜及机柜内部的器件造成损坏；其二是在工程安装好后，不能因为大地的异常振动，而对机柜及机柜的内部器件造成损坏。7.8 机柜稳定平衡的最大角度要求是指机柜倾斜而不受重力影响继续倾斜的最大角度。7.9 机柜的防尘要求空气中漂浮有很多带电的颗粒，如果对机柜不采取防尘措施，这些带电的颗粒会越聚越多，直到最后直接影响到机柜内设备的正常工作。7.10 机柜的包装运输要求n 机柜的包装一般分为三层，包装箱、减振泡沫、塑料袋；机柜的包装设计要求美观、防潮(雨)、防颠簸；包装材料要求环保、可回收，机柜的运输方法要求安全可靠。n 按照ETS 300 119-2-94、ETS 300 119-2-94的规定，机柜包装后的最大外形尺寸不能大于2500mm*1200mm*900mm。7.11 机柜的工程安装要求在机柜的总体方案设计中，要考虑到机柜在工程安装过程中的方便和安全。7.12 机柜三防设计要求在严酷的气候环境(高温、高湿、和有大量工业气体污染和盐雾)的环境下，组成机柜的金属材料容易遭受腐蚀，非金属材料容易老化和霉烂，从而严重影响到电子设备的可靠性和寿命，因此在机柜的结构设计中，三防要求也是一个很重要的环节。7.13 机柜的工业造型设计要求工业造型设计主要解决的是电子设备和用户之间的亲和力，及感觉、视觉官上的舒适感，使用户在工作中达到心情愉快，从而尽最大肯可能地发挥出使用者的工作能力。机柜工业造型的本身，一般包括六个要素，既组合、线条、立体感、质感、布置协调、明暗与色彩，恰当地处理好这六个要素的相互关系，构成悦目宜人的外形和色彩，是工业造型设计中要解决的基本问题。7.14 机柜的人机工程设计要求人机工程设计的基本要求是：根据人体特性和人机系统的关系，确定需要完成那些操作，然后恰当地分配给人和设备，使两者协调地工作，达到高效、经济、安全、省力和操作方便的目的。7.15 机柜的防水等级要求机柜的防水要求一般是针对户外型机柜而言，主要是要求户外型机柜具有一定防雨的能力。7.16 机柜的生产成本要求在追求机柜具有各种更高的性能指标外，还要注意机柜本身的生产成本，这两个方面是一对矛盾，因此找到解决这一对矛盾的最佳平衡点，也就是结构设计人员所必须要考虑的问题。8 机柜设计的基本准则8.1 热设计准则n 对产品进行热分析和预计，对产品内部最高温升进行设计控制；n 使传热通路尽可能的短，横截面尽可能的大；n 尽可能利用自然通风或加风机散热，通风孔的设计应考虑到防尘和EMC；n 对热敏感的部件、元器件应远离热源或将其隔离，对发热量较大的插箱或零部件应尽量布局于机柜较上部位；n 元器件布局应考虑到周围零件辐射的影响，应将发热量较大的零部件尽可能分散布局；n 应选择导热系数较大传导零件；n 注意使强迫通风与自然通风方向一致，发热部件应处于气流通道上；n 尽可能地使进气与排气之间有足够的距离；。8.2 静电防护设计准则人员接触的键盘、控制面板、手动控制器或钥匙锁的部件应能直接通过机架接地，用以耗散人体的静电荷，同时使静电放电敏感元器件旁路；如果不能接地，则应与电路走线的绝缘距离在5mm以上。8.3 EMC设计准则n 应采用金属外壳屏蔽，以防产品内部的辐射耦合；屏蔽板（壳）必须接地；有导电防护外壳的接插件，外壳应作接地处理；n 机柜上的所有散热孔应是圆孔，直径不超过干扰波长的1/20；n 音频信号的传输线的屏蔽层只允许在信号源端接地，不能把屏蔽线作为信号回线用；n 尽可能不用长导线；n 电缆导线不要跨越器件；n 导线束内电缆屏蔽层之间应保持必要的电隔离；n 机柜内各结构件之间应有良好的电气连接，必要时增加导电簧片、导电衬垫等，加强机柜的导电搭接性能；n 多层插箱构成的机柜要设置汇流条，以保证各层的地等电位；n 将主要的接地平面（单板接地平面，后背板接地平面等）用作工作地，确有干扰时可另行设置模拟地，交流地，保护地，屏蔽地等（无干扰时则不必设置），并在适当的地方与工作地汇接（干扰较大，应在较远处汇接，反之，应在较近处汇接）；n 电缆及PCB布线注意强弱信号隔离、输入线与输出线的隔离、信号与干扰源的隔离， 电缆和连接器必须保证阻抗匹配；n 产品应有明确的雷击防护等级要求。n 振动冲击防护设计准则n 对产品的结构设计进行振动、冲击分析，测出其固有频率，与产品内、外振动源的激励频率比较，使产品的固有频率与之有一定距离，防止共振；n 陆地汽车运输的振荡频率为4 Hz 80Hz，根据2倍频要求，机架去谐频率为160Hz，单板去谐频率为320Hz；n 抗振动、冲击能力差的元器件与零部件可单独采取被动隔振设计，例如在安装座上增加阻尼；n 选用的元器件、零部件应对设计的振动、冲击环境有一定余度的承受能力；n 单板上的散热器需用螺钉与印制板固定，不能靠器件管脚固定；n 为防止电路导线出现高应力或疲劳失效，对质量超过14g的元器件，除用引线固定外，还需用机械固定装置（例如固定条）或胶固定，不允许悬空安装；n 较重的元器件尽可能安装在接近安装点的底板角附近，以便直接由结构支撑，而不要装在支撑点之间，重的元器件的重心应保持较低并靠近安装座的底板，安装高度过高的元器件应采取局部加固；n 对外连线（包括对板外和机外）尽量选用有锁紧装置的插头和插座，少用螺旋式的插头插座，多芯插座应装护套；n 连接器应有锁紧装置和合适的插拔力，一般使用导轨和压紧装置以防止产生相对位移，与半刚性同轴电缆连接的连接器，应按定量的力矩要求，用力矩扳手拧紧加固；n 电缆与导线长度要适当，以免在温度变化或振动、冲击下产生引起失效的应力，电缆与导线的走线应有固定装置（例如卡环）定位，以防在振动、冲击下产生位移，电缆与线束应在连接端附近夹紧，以避免谐振及在连接点出现引起失效的应力，对疲劳失效敏感的电缆采用绞合线；n 继电器的安装应使其触点动作方向，衔铁吸合方向尽量避开主振动和冲击响应的最大的方向；n 采用适当的防振动、防冲击的产品安装、包装和结构设计，必要时采用缓冲器、减振器及吸振材料。8.4 “三防”设计准则n 合理选用金属材料，选用在大气条件下化学性能十分稳定的金属材料，如不锈钢等，或以塑料代替金属；n 注意不同金属间的接触腐蚀，电化学电位差大的会产生接触腐蚀，控制电位差不大于0.6V，超过时可选择一种过渡金属（或镀层）。n 采用耐腐蚀覆盖层，包括金属覆盖层（电镀），非金属覆盖层（涂覆），化学处理层（氧化，磷化，钝化）等，印制板电路应根据情况（高压，大电流或恶劣环境等）选择喷涂三防漆；n 对节点应根据接触要求选择采用镀银或镀金措施；n 避免不合理的结构设计，避免积水结构，消除点焊，铆接，螺纹紧固处的缝隙腐蚀。8.5 维修性设计准则n 降低维修频率及维修的复杂性；n 降低对维修人员的技术水平、熟练程度及人员数量的要求；n 在产品设计及维修保障设计中，尽可能减少因产品出故障导致的产品不可工作时间，减少为维修需要提供的测试仪器、设备、工具的品种、规格及数量；n 最大可能地采用标准元器件、零部件、工具、设备、仪器，提高标准化系数；n 电路的调试及机械调整尽可能简便；n 减小故障对系统的影响程度；n 尽可能采用“单元化设计”（unitization），即将若干零、部件或功能件组合成一个可拆装的单元；n 在设计定型前应进行维修试验以评估维修性指标是否达到设计要求。8.6 互换性设计准则n 各插箱、单板主处理器等常用电子部件在结构上应标准、通用；n 尽量沿用成熟产品所用的半成品部件；n 在标识和有关使用说明书中，应使用户能够正确地判断两个相似零、组、部件之间能否互换。n 多使用标准件、通用件，提高结构件的互换性，在产品中完成相同功能的元器件、零、组、部件应有互换性。8.7 可达性设计准则n 总原则是“看得见、够得着、操作空间足够”；n 如果必须用目视进行检查维修，则维修通道必须有供目视用的空隙，并设有透明窗口或可快速启闭的口盖；n 结构设计及零、组、部件的安排应为测试与维修留有必要的检测空间及维修空间，如螺钉上方应留出起子的空间，螺母周围应留扳手余隙；n 设计时，争取不拆下设备的构件就能进行故障检测及故障定位；n 结构设计应使需要更换的零、组、部件及维修部分尽量都是可独立装卸，不需要拆装其他零、组、部件，如拆卸一个单板无须拆卸其它单板；n 紧固件数量尽可能少，拆卸尽可能方便，推荐用快速紧固件，如带弹垫的螺钉。8.8 模块化设计准则n 将产品分为若干独立功能模块，便于测试、调试和维修；n 模块能从产品上卸下后做工作正常性的检测、调试、维修。更新到产品上的合格模块应几乎不需要多少调试就能工作；n 产品上的模块应能单独进行检测。模块的调整也应能单独进行，与产品其他部分无关；n 从产品上卸下模块尽可能不动其他模块；n 模块应设计得小而轻，一个人能携带；n 可用简单工具快速拆卸与固定模块。8.9 人机工程设计准则n 经常操作的开关、按键、指示灯等应布局在0.5m 1.8m高度之间；n 指示仪表及醒目标志等应布局在与视平线上下夹角30度范围内；n 测试点、调整点、连接器应便于识别与维修操作；n 工作开口的尺寸、方向、位置应使维修人员以比较合适的姿势进行操作，尽可能减少跪、蹲、卧、趴等易于疲劳的操作姿势；n 单人搬动的机件重量不应大于16kg，双人搬动的机件重量不应大于32kg； n 质量超过5kg的模块应有把手，重量超过32kg的机件上方有吊装吊环，底部应有高度可供叉车搬运。8.10 防错误设计准则n 对背板的接插件信号和电源合理定义，从结构上要保证不能互换安装，保证插错槽位时不会烧板子；n 对可能出现误装、误操作的零、组、部件均应有明显的防错标志。n 对非法操作，应有操作警视标志。8.11 标识设计准则n 单板接插件、跳线、开关、测试点等应有明显标志，标志不能被阻挡；n 电源、接地、防静电应有明确标志；n 设备内电源的标识要求：-48V电源使用兰色电缆，工作正电源使用红色电缆，工作地线使用黑色电缆，保护地使用绿黄双色电缆，电源标识底色为黄色，字体为黑色宋体；高电压有危险的电源标识为红色；n 简单操作说明、注意事项和简图可印刷或贴在机架门板内侧面；n 部门或企业要执行统一的图案、色彩、文字、符号、数码标志规定，标识要符合国标、部标、企标；n 一个产品内相同标识不能表示不同的含义，相同含义只能用一种标识；n 标志在产品的寿命周期内应长期保持清晰耐用；n 标志和被标识物位置要对应，不能产生歧义或误解。9 机柜的协调尺寸及公差9.1 外形协调尺寸及公差9.1.1 机柜的高度9.1.1.1 高度的协调尺寸系列n IEC 60297-2-82规定的机柜高度尺寸系列及其与有效安装空间的对应关系见下表1。表1 机柜高度8001000120014001600180020002200装配空间高度13U18U22U27U31U36U40U45U备注：1、单位：mm；2、U=44.45mm；3、在特殊需要的情况，机柜的高度可以以200 mm为单位进行增减(2*200mm=9U)。n 按照ETS 300 119-2-94、ETS 300 119-2-94的规定，中心局和汇接局机柜的标准高度为2200mm，其它端局用机柜的高度可以采用表1中规定的任何值。n 按照GR-63-CORE-2002的规定，机柜的标准高度为2125mm或者1825mm。9.1.1.2 高度尺寸的公差n 机柜高度的尺寸公差按照正常的加工制造公差。9.1.1.3 其它要求n 按照IEC 60297-2-82、ETS 300 119-
