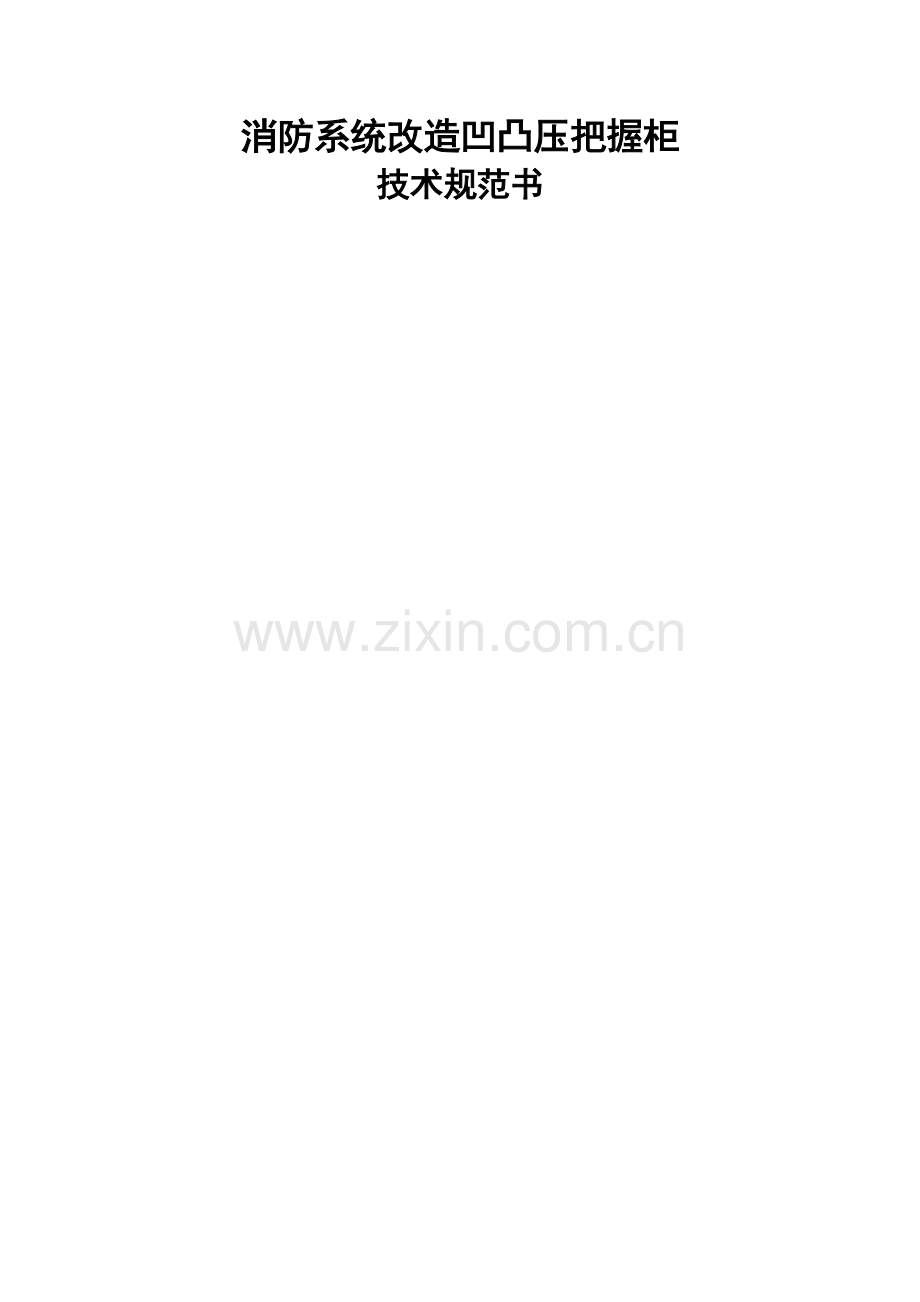

消防系统改造凹凸压把握柜
技术规范书
１、供货范围
序号
项目名称
设备名称
主要参数
数量
备注
１
消防水改造
１0ＫV开关柜(自带直流电源)
KＹＮ２8A－1２(Ｚ)／１250-31．５
２面
详见设计图纸、技术要求

稳压泵变频柜
ＧGＤ1０00*8００*２2０0
1面
动力柜
GGD1000*800＊2２0０
１面
消防把握柜(内装ＵPS电源，带触摸屏)
GＧD８０0*8００*22０0
１面
电脑系统
DEＬＬ,液晶显示器22寸
１套
操作箱
DVＰ９１８2
1套
累计

7面（套)

包括消防水把握系统PLＣ程序的编写、二次设计、系统调试、现场培训。
2、总体要求
2．1供货须知
2．1．1供货方必需有权威机构颁发的ISO-９0０0系列的认证证书或等同的质量保证体系认证证书。必需有消防把握系统高压开关柜、低压把握柜、PLC把握程序编写阅历。
2.1．2供货方应认真阅读本技术规范书。供货方供应设备的技术规范应与本技术规范书中提出的要求相全都,供货方也可以推举满足本技术规范书要求的类似定型产品。
2．1.３本技术规范书提出了户内高压开关柜及其低压把握柜、PLＣ程序编写的技术要求。主要包括设备的使用条件、主要技术参数、结构、性能、试验及所需技术资料等方面的内容。
２.1.4本技术规范书提出的是最低限度的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准的条文，供货方应按有关标准供应符合ＩEC标准、国标、行标和本技术规范书的优质产品。
2.1．5本技术规范书所使用的标准及规定的条款如遇到与供货方所执行的标准不全都时,按较高标准执行。
2．１.６本技术规范书经供需双方确认后，作为合同的附件,与合同正文具有同等的法律效力。
2.１.７本技术规范书中涉及有关商务方面的内容,如与《商务合同》有冲突时，以《商务合同》为准。
2．１.8本技术规范书未尽事宜,由双方协商确定。
2.1．９到货时间依据合同要求。
2．10.交付地点：供货方送至内蒙古双欣保材料股份有限公司厂内指定地点。
2.２供货方应供应的文件
２．2.１供货方最近2年内同类设备的销售记录及相应的最终用户的使用业绩。
2．２．2供货方拥有的权威机构颁发的ISO-９０0０系列的认证证书或等同的质量保证体系认证证书。
2.2.３供货方具有履行合同所需的技术和生产力量的文件资料。
2.2.4供货方有力量履行合同设备维护保养、修理及其它服务等义务的文件。
2.2.５供货方供应的同类设备的型式和例行试验报告。
2．２．6 开关柜的技术数据。.
２.2．7 进口部件(见附录Ａ表A1）。.
2.2．8 技术偏差（见附录B表B1)。
2.2．9 备品备件（见附录Ｃ表C1)。
2.2.10专用工具和仪器仪表(见附录D表D1)
３、项目环境
3.１海拔高度: １１22m。
３.2环境温度: 户外最高+4０.2℃
户内最低-15℃(允许在－3５℃时储运)
日温差小于1５Ｋ
3．3相对湿度（２5℃):日相对湿度平均值£95％
月相对湿度平均值ﻩ£90％
地震烈度：　 　 　8度
水平加速度:　　　 ０.3ｇ。
垂直加速度: 　 0．１5ｇ。
共振、正弦拍波试验法,激振5次,每次持续时间５个周波,各次间隔２s,并考虑其端部连接导线振动和导线张力的影响。平安系数不小于1.67。
３.４ 安装位置:户内。
3.5　由于本站所处区域环境温度较低并且海拔高度超过1000m,投标方必需供应具体的防寒措施，考虑气温的急剧变化；并对全部与海拔高度有关的技术参数进行修正。
4、通用标准
按本技术规范书供货的设备，包括供货方由其它厂家外购的设备和附件都应符合下列标准的最新版本。
执行的标准
GB３1１.1 　 　 《高压输变电设备的绝缘协作》
GB／T16927 　　 《高电压试验技术》
DＬ/T６20 《沟通电气装置的过电压爱护和绝缘协作》
GB７６3 　 《沟通高压电器在长期工作时的发热》
GＢ1４０８ 《固体绝缘材料工频电气强度的试验方法》
ＧB２７０6 　《沟通高压电器动、热稳定试验方法》
ＧＢ3３0９　　　 《高压开关设备常温下的机械试验》
GＢ38０４　　　　《３~６３kＶ沟通高压负荷开关》
GＢ/Ｔ　7354《局部放电测量》
ＧＢ１10２２ 　 《高压开关设备和把握设备标准的共用技术要求》
SＤ／T31８ 《高压开关柜闭锁装置技术条件》
DＬ/Ｔ402 　　　 　 《高压沟通断路器订货技术条件》
DL／Ｔ４86 　 　 《沟通高压隔离开关和接地开关订货技术条件》
ＤＬ/T53９ 《户内沟通高压开关柜和元部件凝露及污秽试验技术条件》
DL/T404《户内沟通高压开关柜订货技术条件》
DL/T５93 　　 　 《高压开关设备和把握设备标准的共用技术要求》
华北电力集团公司 《电力设备交接和预防性试验规程》
《国家电网公司十八项电网重大反事故措施》
ＧB３９06　 《金属封闭开关设备》
GB７252 　 　 　 《低压成套开关设备》
IEＣ　４39　　 　 　《低压成套开关设备和把握设备》
遵循的主要现行标准如下,但不限于此,全部标准均接受最新版本。
5、10ＫＶ系统技术要求
5．1供货范围
编号
AH1
ＡH２
名称
进线隔离柜
消防泵
开关柜型号
KYＮ28A－１2（Ｚ）/1２50－3１.５
ＫＹN２８A-12(Z)／125０-3１．5
电压互感器
JDZ６－１0-10／０.1/０．1

真空断路器
ZＮ７3A-１２/D-３1.5-ＡD/1250
ＺＮ７3Ａ－1２／D－31.5-AD/12５0
熔断器
RN2-10

HTLＤＰ电源装置/电源爱护装置
HTＬＤＰ　11BC　２20/HＴＬＣP20０
HＴLＤP　１１BC ２２０/HTＬＣP20０
电流互感器

LZＸ-1０-7５/５
避雷器
ＹH5WZ－1７/３９/Ｄ
YH5WＺ-17／3９/D
大容量过电压爱护器

零序电流互感器
LＣＴ-３型
LCＴ-３型
接地开关

JN-10 I
操动机构
永磁操作机构ZJＭ ＤC2２0V
永磁操作机构ＺJM DＣ２2０V
微机综合爱护装置配置

电流速断，过负荷,堵转、启动时间过长,单相接地，负序过流,低电压
继电爱护装置

二次仪表
YD2020
ＹＤ２020
开关状态智能操控仪
FT８60
FT８6０
CT二次过电压爱护器

在线监测装置

红外测温系统

铜排
TＭY-8０×６
ＴMY－80×６

备品备件
分、合闸线圈
各1只
接地刀操作手柄
1把
熔断器
２组
紧急解锁钥匙
2把
断路器手车

按钮
2个
载运小车（配套轨道)
１套
指示灯
2个

说明：所列型号为参考型号，供货方所选元件必需满足或高于参考型号及本技术规范书技术要求的技术性能。
5.2工程系统概况
5.2.１系统标称电压：ﻩﻩﻩﻩ1０kV
５.2.２系统最高电压:ﻩﻩﻩﻩ１２kＶ
5.2．３系统额定频率: ﻩﻩﻩ5０Hｚ
５.２.4系统中性点接地方式：ﻩﻩ中性点不接地
５．2．5安装地点：ﻩﻩﻩ ﻩ户内
5.2.6安装方式:ﻩﻩﻩﻩﻩ土建基础上安装
5．３、技术要求
5．3.１一般要求
类型：ﻩﻩ 金属封闭，中置式手车柜
5.3.1.1额定电压：ﻩ ﻩﻩ １２kＶ
5.3.1.２额定频率:ﻩ ﻩ５0Hｚ
５.3．１．3开关柜额定参数:
－额定短路开断电流 ﻩ 　 31.5kA
-额定短路持续时间ﻩﻩﻩ 　 4ｓ
－额定短时耐受电流ﻩﻩ 　 　　　 31.５kAﻩ
-额定峰值耐受电流ﻩﻩﻩ 80ｋA
5.３.1.4母线热稳定电流： ﻩ31.5kＡ
５．３.1.5母线动稳定电流：ﻩﻩﻩ80ｋAﻩﻩ
5.3.１.6防护等级:
-外壳ﻩﻩﻩﻩﻩﻩIＰ４X
-内部ﻩ ﻩ ﻩＩP３X
5.3.1.７额定绝缘水平:
（设备绝缘水平试验电压应为下条中所列各耐受电压值乘以系数k，k的计算公式如下k=１／(1．１-Ｈ／1０00０)，式中H为安装地点的海拔高度（m)）。
-雷电冲击耐受电压 ﻩﻩ对地及相间75kV(峰值）
ﻩ ﻩﻩ ﻩﻩﻩ隔离断口间85ｋＶ(峰值)
-1mｉｎ工频耐受电压 对地及相间42ｋV(有效值)
隔离断口间49ｋＶ(有效值)
５．3．１.８温升:
-柜体可触摸部件ﻩﻩﻩ ≤20Ｋ
-导体表面ﻩﻩ ﻩﻩ≤55K
５．３.1．9主母线材料铜母线。
５.３.1.１0柜体颜色:RAL７０3２
5.3.1.１1柜体材料:敷铝锌板
５.3.１．12绝缘爬距:有机２4０ｍm 　无机２16mm
5.3．１.13空气绝缘距离:１２5mm
５.４开关柜结构要求:
5.4.1开关柜接受金属铠装、耐电弧的手车型开关柜,并满足“五防”闭锁要求，开关柜自身应装设完善的机械闭锁及电气闭锁。
开关柜后门安装电磁锁。
应供应带电显示装置。
5.４．2开关柜包括:
－母线室
-断路器室
-电缆室
-把握仪表室
-主母线与分支母线均为铜母线,详见图纸
各室之间的防护等级为IＰ３Ｘ,各室对外的防护等级为IP4X。若有有机绝缘材料,应选用耐电弧、耐高温、阻燃、低毒、不吸潮且具有优良机械强度和电气绝缘性能的材料（ＳMC或DMＣ）
５.4．３开关柜本身二次线外裸在开关室的的部分应加阻燃防护,避开因高压电弧烧毁二次设备事故。各柜间应有联通的金属线槽,供柜间把握回路导线联接使用。
5.4.4柜体内带电部分对绝缘板净距：不得小于３０mm；柜体内相对地及相间空气距离:不得小于125mm;柜体内带电部分相对地及相间外爬距：有机绝缘不得小于2４０mm;无机绝缘不得小于２16mm。
５.４.5主母线及引线,绝缘耐压水平应达到4２kV以上。
５．4．6手车推至运行位置应有到位指示装置。
5.4.７开关柜的正面应有铭牌(厂名、型号规格、出厂日期)、一次接线模拟图、柜位序号、手车序号。表计、信号继电器等元件应有标明用途的标志框。柜前后上沿应有回路名、调度号标志框。
５.4.8电缆室应有一个电缆观看窗，并要求有防爆措施。
５.4.9在电缆室内要加装一根支持电缆头的横向角钢和电缆夹,便于固定电缆。
５.4.10柜内固定绝缘隔板的金属螺丝,既要保证绝缘又要保证强度。
5.4．11开关柜的上、下部的通风孔要加隔尘网，并达到防护等级IP４X。
5.4.1２柜后左侧加一个M10接地螺栓,并要有接地标记作为接地点供挂地线用。
５．4.１３断路器应安装在一个小车上,并带有拉出可动部分所必需的装置，具有相同参数和结构的各元件应能互换。
5.4.１4开关柜的金属隔板应牢靠接地，接地导体和接地开关应能耐受额定短时耐受电流和额定峰值耐受电流。
5.4.15在运行位置的隔离插头应能耐受额定短时耐受电流各额定峰值耐受电流的冲击,并保证接触良好。
5.4．１6当小车位于试验位置时,隔离插头完全断开，平安挡板自动关闭（上、下挡板可分别打开、关闭)。
5．4.１７开关柜是金属外壳,地板和墙壁均不能作为壳体的一部分,电缆连接在柜的下部进行,电缆室应有足够的空间。一次电缆端子距地面高度不小于５00mｍ,预留安装孔，并由厂家供应电缆进口的封板。
５.4．１8开关柜的各室均有与壳体相同的防护等级的压力释放装置,其压力出口的位置确保对人身没有危害,压力释放装置正常状况下关闭,在事故状况下压力出口打开,自动释放内部压力，同时将内部故障限制在本隔室内。
5.４．19母线为电解铜板,装在单独的母线室内，母线排列A、B、Ｃ相挨次应为从上到下，或从左到右,或从里到外(从柜前观看),并标注相标,即:
-Ａ　相 黄色
-Ｂ 相 绿色
－C相　 　红色
详见设计院蓝图
5.4.２０金属部件的接地:
全部金属部件（包括全部安装在开关柜上的继电器、仪表盘)外壳都应接地，接地线应为铜导体。
5.4.2１接地设施：
接地功能应是开关柜整体设计的一部分,全部出线回路负荷侧必需有接地开关。
5.4.2２平安挡板：
供应一套金属挡板，手车拉出时自动封住三相固定隔离触头,手车推入时金属挡板自动打开。
5．４．23开关柜应满足安装在两侧有两根槽钢的通长电缆沟的基础上。
5.4.２4开关柜内加装温湿度把握器。
５.５开关柜闭锁要求:
５.５.１出线地刀闭锁要求：
-出线地刀与手车位置机械闭锁;各柜安装带电显示器；
5.5.２开关柜电缆室门（包括封板）应与接地刀实现闭锁保证接地刀合上后方可开门。
5.5.3闭锁回路使用的手车位置接点,应保证在手车插嘴离开静触头足够平安距离后保持接通(包括检修位置）。
5.5.４带电显示器的安装位置应保证操作地刀时运行人员可以看到。
５.5.5地刀、柜门的闭锁应具备解锁功能。
５.6开关柜内主要电气设备要求：
５.6．１ 　断路器：机构与本体一体化的永磁真空断路器。选用吉林永大集团股份有限公司(YDＤMB-１２／12５0-３1．５)
5．6.１．1 断路器技术参数:
型号
-额定电压ﻩﻩﻩﻩﻩ1２kV
-额定电流ﻩ
－绝缘水平:
(１）1mｉn工频耐压 ﻩﻩ４2ｋＶ
(２)雷电冲击耐压ﻩﻩ 7５kV
-额定短路开断电流ﻩﻩﻩ31．５ｋA
-额定短路持续时间ﻩﻩ 　 4s
－额定短时耐受电流ﻩﻩ 31.5ｋA
-额定峰值耐受电流ﻩﻩ　　 　８0kA
操作循环:分-０．3S－合分－18０Ｓ-合分
-电气寿命：
开断额定短路电流 ﻩ　　 　 >　3０次
-合闸时间ﻩ ﻩﻩﻩ≤０.0６s(厂家供应时间范围)
－分闸时间ﻩ ﻩ≤０．０3s(厂家供应时间范围)
-机械寿命ﻩﻩﻩﻩﻩ>1０0０0０次
-插头机械寿命 ﻩﻩ＞３０00次
-操动机构：操作电源电压:直流2２0Ｖ 功率： 　W
(1)分闸线圈个数 ﻩﻩﻩ１
（2)合闸线圈个数 ﻩ ﻩ1
（3)分闸线圈动作范围ﻩﻩﻩ(65％~12０%)22０V　 DＣ
（4)合闸线圈动作范围ﻩﻩ (８０％～１１０％）220V 　DC
(5)分闸线圈不动作范围ﻩﻩﻩ(0~30%）2２0V ＤC
－投切电容电流600A不重燃,供应“背靠背”试验报告。
-投切电感电流0.5A～15A时，过电压倍数不超过2．5,应供应试验报告
帮助开关1０常开10常闭接点。
5.６．1．2断路器设计：
断路器为三相手车式,主回路及全部帮助回路的隔离插头应为免维护型。每个断路器应有一套机械联动的关合位置指示器及动作计数器,其安装位置要易于观看。开关使用年限:保证３0年。
5.6.１.3断路器操动机构：
操动机构为永磁机构；操动机构的操作电压为22０V，直流。当电压在额定电压的８0%～110%范围内时，应能牢靠合闸。在６5%～120%范围内时，应能牢靠分闸,分合闸功耗不得大于５0Ｗ。
操动机构应有防跳装置。
操动机构应设常开、常闭(a、b）帮助接点6对,帮助开关应能牢靠地通过并切断把握回路电流。
应有易于观看的表示断路器合、分闸位置的机械指示器,并装有手动分闸装置。
5．６.1．4电气操作的断路器，均有就地跳、合闸的操作设施，当断路器在就地试验和断开位置时,断路器的远方操作回路被闭锁,断路器在易观看位置应有汉字分、合闸指示。
5.６.1．5断路器手车:
断路器手车完全处于插入位置时，应供应有效的接地方式与固定柜体相连。相同载流量的手车可以互换。
５.6.1.6真空断路器:
在电寿命试验中开断时间的变化不得大于13ｍs;
在电寿命试验中后开相的燃弧时间不大于１５ms;
分闸反弹幅值不大于2mm;
合闸弹跳时间不大于1mｓ。
５.6.1.７真空泡
真空泡为陶瓷型,选用西电宝光合格产品。
５．6．2接地开关:选用西安电器开关厂有限公司、西安高压开关厂。
-额定短时耐受电流　 　　 　３１．5kA（4s）
-额定峰值耐受电流　　 　　 8０kＡ
－在最大关合电流(８０ｋA)时,不修理允许合闸次数应>2次
-机械寿命 　 　 　 　 　 ＞3000次
-操动机构 　 　　 　　　 　手动
5.6.3电压互感器:选用大连其次互感器有限责任公司产品。
　型号
－类型 　 3个单相,树脂浇铸
-接受抗谐振型，开关柜上预留二次消谐装置安装孔。
-１0ｋV母线电压互感器:
绕组
编号
用途
变比
(ｋV)
额定输出
(ＶA）
精确级
安装相别
#1
计量

２０ＶA
0.２

#2
爱护、测量

２0VA
0.5/3P

#3
开口三角

100VA
６P

注：功率因数为0.8(滞后）
－绝缘水平：
(1）1ｍin工频耐压 　 　 4２kＶ
（2)雷电冲击耐压　　　 　 　75kV
－局部放电量　 　　 　 　　 ≤10ＰC
-一次熔断器额定电流　 　０.5Ａ
-熔丝开断电流(有效值) ３1．５kA
-饱和电压　　 　 　1．3倍线电压
5．6.4电流互感器:选用大连其次互感器有限责任公司产品。
5.6.４.１电流互感器应满足参数要求。当二次侧开路时,二次侧能承受电压3000V／1min，每个ＣT的二次绕组一点接地。应供应每种形式各参数的CＴ磁化特性曲线和10％误差特性曲线。每个CT应独立标号并供应接线图。
5.6.4.２电流互感器的技术参数：
　 　 型号
－类型 　 　　 　　 　 树脂浇铸
-局部放电量　 　　 　 　 　 ≤１0PＣ
　 　　 　 　 　 　 　 进线柜、分段柜 　 其它柜
－额定短时耐受电流 　 　 40kA(4Ｓ） 　 　　　　　 ３1．5kA(４ｓ）
－额定峰值耐受电流 　 1０0kA　 　　 　　 　 ８0kＡ
5.６．5 零序电流互感器：选用大连其次互感器有限责任公司产品。
5．６.６避雷器：选用西安神电避雷器有限公司产品
　型号:
-类型 　　 　 　　 　　　　 　金属氧化锌型
-额定电压 　　 　 　　 　　 1７ｋV
－持续工作电压 　 　 　　 　 13.2ｋV
－５kA时最大残留电压(8／20μs) <45kV
-2ms方波电流　 　　　　 　　6０0Ａ
-直流１mＡ参考电压 　 　 　　 　　　25－-26ｋV
-外绝缘材质　 　　　 　 　　　　 　　 　硅聚合物
5.６.7过电压爱护器:选用西安神电电器有限公司产品
接受大能容三相组合式过电压爱护器
爱护对象额定电压:10kＶ
爱护器持续运行电压：１2．7ｋV
2ｍs方波冲击电流: 800Ａ
氧化锌材料和上下电极通过特制绝缘材料缠制,高温烘烤成型,保证氧化锌电阻片之间不存在空隙,四周不存在空腔,防止消灭内部爬电现象。
外部选用阻燃、耐老化的硅橡胶做外壳材料,从内部引出硅橡胶高压电缆和氧化锌阀片整体硫化一次模压成形,绝缘性能好、介电强度高、抗电蚀、耐老化。
过电压爱护器接受特制阻性间隙材料,保证爱护器正常工作时不存在泄露电流。
1０kＶ开关柜配置的过电压爱护器带液晶无源计数器。可以记录相地、相间放电次数。配置高容量锂电池作为工作电源，内部接受低功耗CPU，具有液晶自动关断功能,延长电池使用寿命。
５．６.８　　CT二次过电压爱护器：选用山东电科四维电气有限公司、长沙华速电力科技有限公司产品。
1)、内部TVＳ器件作为检测电路,响应快速，接受高性能双位置磁保持继电器作为执行元件,动作牢靠
２)、当ＣT二次侧发生特别过电压时,爱护器快速动作并将绕组短路,面板显示动身生故障的部位,并输出无源信号。
3）最多可爱护18个绕组。
4)、接受纯金属外壳，提高抗干扰性能。
５.6.9熔断器：选用上海西霸、西熔、上海陶瓷电器厂产品。
　 　 型号：　
　 　　 　开断电流(有效值）:
　 额定电流: 　
　５.4.１0 开关状态智能操控仪：选用万科特电气有限公司产品。
主要功能:
1） 智能操控装置具有一次回路动态模拟图，能直观显示断路器、手车、接地开关的实际状态。
2） 智能操控装置具有智能语音防误提示功能。
3） 智能操控装置具有开关柜带电显示及闭锁功能。
4） 智能操控装置具有数字温湿度显示把握功能。
5） 智能操控装置具有通讯功能。
6） 智能操控装置具有抗干扰力量及高牢靠性、长寿命等性能。
7） 智能操控装置具有远方／就地操作及分合闸自复位操作、储能操作、柜内照明操作功能。远方／就地转换开关除满足回路把握要求外，还供应一对空接点给DＣＳ使用。
8） 智能操控装置装设在开关柜仪表室的面板上,把握电源可接受沟通或直流２20V。
9） 主要特点:
(1）接受高亮度、长寿命、特制宽条显示发光模块。
(2）接受专用广告LＥD作为高压带电显示，具有高亮度、低功耗、使用寿命长的特点。
（３)装置内部电源接受高品质电源,信号实行多重隔离,多级爱护，防止用户误操作带来的损坏。
（４）接受专用语音芯片，语音清楚,音量可调。
５.6.１1 二次仪表:选用上海盛善电气有限公司产品。
测量参数:各相相电压、线电压、线电压平均值、各相电流、电流平均值、双向总有功功率、双向各单相有功功率、双向总无功功率、双向各单相无功功率、总视在功率、单相视在功率、频率、总平均功率因数、单相功率因数；三相电压电流奇偶次及总谐波畸变率、三相电压电流各次谐波畸变率（2-31次);正向有功电能、负向有功电能、总有功电能、正向无功电能、负向无功电能、总无功电能、分时计费功能。
测量精度参数:
电压:0.1%
功率因数:0.1％
电流:0.１%
有功电能：0.5％
有功功率:0.３％
无功电能:１％
无功功率:0.５%
频率:0．01Ｈｚ
视在功率:0.５%

三相电压电流奇次、偶次及总的谐波畸变率:1％
三相电压电流各次谐波畸变率(2—3１次):1%
功能:
1)具有大屏幕LCD汉字液晶显示,直观显示各种参数和状态；
2)具有四路开关量输入，可监测4个开关量信号的变化；
3）具有一路模拟量输入,输入信号可以为标准0~５V或4~20MA，默认以温度信号作为显示，可按用户要求进行定义；
4)具有一路模拟量输出，全部测量信号的一项定义成4~20ＭA信号输出,取代变送器功能；
５)具有四个继电器输出,可以将测量的电量参数设置越限报警,启动继电器输出;
6)具有通讯功能，RＳ4８５接口，MOＤBUS规约，通讯波特率可选择，最高可达1920０ｂｐs。
7)接受整体成型铝型材外壳,增加设备的抗干扰性能。
5.6.12　红外测温系统
5.6.１3小电流接地选线装置
在线监测装置:
实时监测真空断路器灭弧室的真空状况、氧化锌避雷器的泄漏电流、阻性电流、基波电流、有功损耗及超值报警。
５.7开关柜二次技术要求:
５.７.1开关柜帮助电源:
-操作及显示装置 　 　 ２2０V ＤＣ
-电动机 　 　 　　 220V DＣ
-内部照明 　　 　　 　　　 　　２20V AC
－加热电阻　 　220Ｖ 　AC
５．7．2继电器室、电缆室、开关室(如关门后看不清机构分、合闸指示和储能指示)应有照明装置，照明电源电压为沟通220V,并设专用电源开关。
测控爱护装置、智能电度表及把握开关等二次设备安装于开关柜内仪表室。 配置开关柜状态监测装置，柜内应有自动加热驱潮设施。加热器电源为沟通２20Ｖ。对应在开关柜内配加热器,要求开关柜密封性好,开关柜仪表室温度变化范围为5－30℃　,温度变化率每小时不应超过±５℃ 相对湿度为45%－7５%,任何状况下无凝露。同时要求开关柜仪表室外壳加装一层保温层，不影响生产运行中正常读数和操作，在配电室不采暖的状况下,开关柜表面的液晶显示正常。
５．７.4柜上信号指示应选用节能型长寿命的LＥD。
５.7．５柜内应选用凤凰V０级阻燃型端子，导线应具有阻燃性能。互感器回路导线截面不小于2．5mm2。
5.７.６连接片(压板)使用限位型。
５.７.７所使用的插件须有定位装置，反向时带电部分不得接触，并有方向标志。
５.7.８手车在工作位置时,插件插头不得拔出。
5．7.9插件中的重合闸回路、分合闸的触头要求二保一(指插针并接使用)。
５.7.10断路器掉、合闸回路及重合闸(包括自投)回路并双接点。
5．7．1１开关帮助接点至少8对(８常开、8常闭)，应有2对备用并引至端子排。
5.７.12掉、合闸线接压板上方,重合闸正极接压板上方。
5.７.13端子排及二次插件的交、直流间，掉、合闸与正、负极之间必需留有空档或加隔板。
５．7．14继电器、仪表及操作按钮的安装位置应便于观看及操作。
5.７.15每件设备的装配和接线均应考虑在不中断相邻设备正常运行的条件下无阻碍地接触各机构器件并能完成拆卸、更换工作。盘内全部设备的布置应考虑在不需要专用工具的状况下便利地接触其接线端子,接线端子号应清楚可见。 　　 　
5.8 把握、爱护装置：选用南京南瑞继保电气有限公司
５.8.１选用数字型微机爱护装置,开关柜上设就地分合指示灯、储能指示灯。开关柜厂家负责依据需方供应的把握爱护装置配置开关柜,并负责爱护装置在开关柜内的安装和开关柜内爱护装置与二次端子的接线。开关柜面板上装有把握开关及远方/就地操作选择开关,并有信号空接点引出。
5．8．2主要技术参数
５．８.２.1 帮助电源
　 　 额定电压:2２0V DC
允许偏差:-２０%~+１０%
波纹系数:不大于5％
５.8．2.２ 额定数据
沟通电流:５A
沟通电压:100/Ö3V,100Ｖ 　 直流电压输入：２２0V
频率:50Hｚ
5.8.2.３　功率消耗
a)沟通电流回路:当额定电流为5A时，每相不大于――VA；当额定电流为１A时，每相不大于―――VＡ。
　b)沟通电压回路:当额定电压时,每相不大于――VA;
c）直流电源回路:正常工作不大于――W,爱护动作时不大于――Ｗ。
５.8.2.４ 过载力量
a）沟通电流回路:在2倍额定电流下,能连续工作;１０倍额定电流，允许10s;４０倍额定电流,允许１ｓ。
b）沟通电压回路:在1.2倍额定电压下,应能连续工作。
ｃ)直流电源回路:8０%～110%额定电压,应能连续工作;１.４倍额定电压,允许10s。
产品经受过载电流电压后,无绝缘损坏。 　 　 　　 　　　 　　　 　 　 　 　 　　 　 　　 　 　 　 　 　 　　　　 　 　　 　 　 　 　 　　 　 　 　　 　　　 　 　　 　 　　　 　 　 　 　 　 　 　　 　 　 　　　　 　 　 　　 　 　　　　 　 　 　 　 　 　 　 　　　 　 　　 　　 　 　 　 　 　　　 　 　 　　 　 　 　 　 　　　 　 　 　 　 　 　　 　 　 　　　　 　 　 　 　 　 　　 　 　 　　　 　 　 　　 　　 　 　　 　 　　　 　　　 　 　 　 　　 　　　 　 　 　 　 　 　 　　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　　 　 　 　　 　 　 　　 　 　 　　　 　 　 　　 　　 　　 　 　 　　 　　　 　 　 　 　 　 　 　 　 　 　 　 　　 　 　 　　 　 　 　 　 　　 　 　 　 　 　　　 　　　 　　　 　　 　 　　 　 　 　　　　　 　 　 　 　　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　　 　 　 　 　　 　 　 　 　 　　　 　 　 　 　　　 　　　 　　 　 　　　 　　 　 　 　 　 　 　 　 　 　 　　　　 　 　　 　 　 　 　 　 　 　 　　 　　 　 　 　 　 　　 　 　 　 　　　 　　 　 　　 　 　 　 　　 　 　　 　 　 　 　 　 　 　 　 　　 　 　 　 　 　　 　 　 　　 　 　 　 　 　 　 　　 　　 　 　 　　 　 　 　 　　　 　　 　 　 　 　 　　 　 　 　 　　 　 　 　 　 　 　 　　 　　　 　 　 　 　　　 　 　　
５.8.2.5 测量元件特性的精确度
电流及电压定值误差：不大于±5%。
温度变差:在工作环境温度范围内相对+2０±2℃时,不大于±5％。
时间定值误差:不大于3０ｍS。
遥测精度：电流、电压0.5级；Ｐ、Q、COSF为1级。
遥信辨别率:<2ms。
5．8.２.6　装置电磁兼容性能
1）　脉冲群干扰
装置能承受ＧＢ/Ｔ14５９8.13-1９98中3.1.1规定的严酷等级为3级的1ＭHｚ和100kHｚ脉冲群干扰试验，试验期间及试验后装置的性能符合该标准3.4规定的要求。
2) 静电放电
　　 装置能承受GBT/1459８．14－１９９8中４.２规定的严酷等级为3级的静电放电试验,试验期间及试验后装置的性能符合该标准4.６规定的要求。
3） 辐射电磁场干扰
　　 装置能承受GＢ/T14５98.９-1995中4.1.1规定的严酷等级为3级的辐射电磁场干扰试验,试验期间及试验后装置的性能符合该标准4.5规定的要求。
4)快速瞬变干扰
装置能承受GB／T14598．１0－1９96中４．１规定的严酷等级为３级的快速瞬变干扰试验,试验期间及试验后装置的性能符合该标准４.6规定的要求。
5) 直流电源影响
　　 a、在试验的标准大气条件下,转变４.５．1.3.1条件中的各参数中任一项为选定的极限条件(其余为额定值),装置牢靠工作,性能及参数符合第2条的规定。
　ｂ、将输入直流电源正负极性颠倒,装置应无损坏，并在恢复极性后能正常工作,性能及参数符合第2条的规定。
ｃ、装置突然加上电源、突然断电、电源电压缓慢上升或缓慢下降，装置均不误动作和误发信号。
d、按GB/T726１－1９8７第15章的规定，进行帮助激励量直流电源中断影响试验,试验期间装置正常工作　(中断时间由企业标准规定) 。
6)连续通电
装置完成调试后，出厂前进行不少于100ｈ(室温）或７2ｈ(40℃)连续通电试验。各项参数和性能符合2的规定。
7)结构、外观及其他
ａ、装置有金属机箱,机箱前面有透亮面罩。
b、装置机箱实行必要的防静电及电磁辐射干扰的预防措施。机箱的不带电金属部分应在电气上连成一体,并牢靠接地。
c、机箱满足发热元件的通风散热要求。
d、机箱模件插拔机敏,接触牢靠，互换性好。
e、结构设计据安装地点要求不同考虑相应方案。
f、防护等级不低于ＩP４0。
5．8.3 　综合爱护测控装置的主要功能
５.8．３．1综合爱护测控装置具有独立性、完整性、成套性。装置具有被爱护设备所必需的爱护功能。装置具有汉化液晶显示器及薄膜键盘。
5.8．3．2综合爱护测控装置的主要组件(包括大规模集成块、二极管、三极管、发光二极管、电位器、拨轮开关、继电器等)和接插件均应接受进口件。全部电子元器件、组件及整机符合国家标准和部颁标准的要求，使之具有高度的牢靠性和互换性，具有较强的抗干扰力量。
５.８．3.3爱护装置具有在线自动检测功能。当检测到元件故障时,能发出装置特别信号,而装置不误跳闸，确保装置运行平安牢靠。继电器出口回路设置闭锁环节,以防止因元器件损坏而引起误动作。
５．8.3.４爱护装置有自复位功能,在因电气干扰而造成程序走死时,能通过自复位功能自动恢复正常工作。复位后仍不能正常工作时,能发出装置特别信号或信息，而装置不误动作。
５．８.3．5装置的全部输入、输出接口端子与CPU工作电源系统之间针对不同回路，分别接受光电耦合、继电器转接、带屏蔽层的变压器磁耦合等隔离措施。
5.８.3.６ 装置有通讯接口,并能通过接口向DCS系统传递爱护动作挨次、动作时间、故障类型等信息。间隔层接口及通信协议按企业标准，站控层通信接口为以太网、网络通信协议接受ＴCP/ＩP ＭＯDBUＳ规约。
5．8.3.７ 装置具有自动对时功能。
５.８.3.8　继电爱护装置工频耐压试验符合国家标准GＢ/Ｔ15145-94《微机线路爱护装置通用技术条件》的规定进行绝缘检查和工频耐压试验。
５．8．３.９ 爱护装置供应可编程的爱护跳闸出口矩阵，确定的爱护出口可通过软件把握和压板进行投退,并供应独立自保持信号输出。
5.８.3.10 10ｋＶ电机接受电动机微机综合爱护测控装置,该装置具有爱护、测量、把握、计量、通信等功能。ＤＣS通过DO把握开关,DCＳ通过DI采集开关位置、开关故障信号（爱护动作、事故按钮）、装置特别信号,通过通信方式向DＣS系统传送电流值、有功功率、无功功率、电压、回路电能、爱护动作、把握回路断线、远方/就地、装置特别等信号。
低压厂用变压器接受变压器微机综合爱护测控装置，该装置具有爱护、测量、把握、计量、通信等功能。ＤCS通过ＤＯ把握开关，DCS通过DＩ采集开关位置、爱护动作信号、装置特别信号，通过通信方式向DＣS系统传送电流值、有功功率、无功功率、电压、回路电能、爱护动作、把握回路断线、远方/就地、装置特别、轻瓦斯、重瓦斯、过温、超温等信号。
5.8.３．12进线柜、进线PT柜及过电压抑制柜装设单元测控装置,该装置具有测量、计量、通讯等功能。ＤCS通过DＯ把握开关,DＣＳ通过ＤI采集开关位置、开关故障信号、装置特别信号，通过通
