2号锅炉汽包水位改造可行性研究报告.doc

技术改造工程项目

可行性研究报告

项目名称：2号锅炉汽包水位改造
起止年限：2017年03月—2017年12月
申报单位：发电有限责任公司
填报日期：2016年08月08日

2号锅炉汽包水位改造可研报告
一、总论
我厂0000000机组汽包上共8对测孔，分别配置了两台双色云母水位计，六套老式单室平衡容器。水位计存在很大的测量误差。不满足新版《防止电力生产重大事故的二十五项重点要求》，不利于机组安全稳定运行。

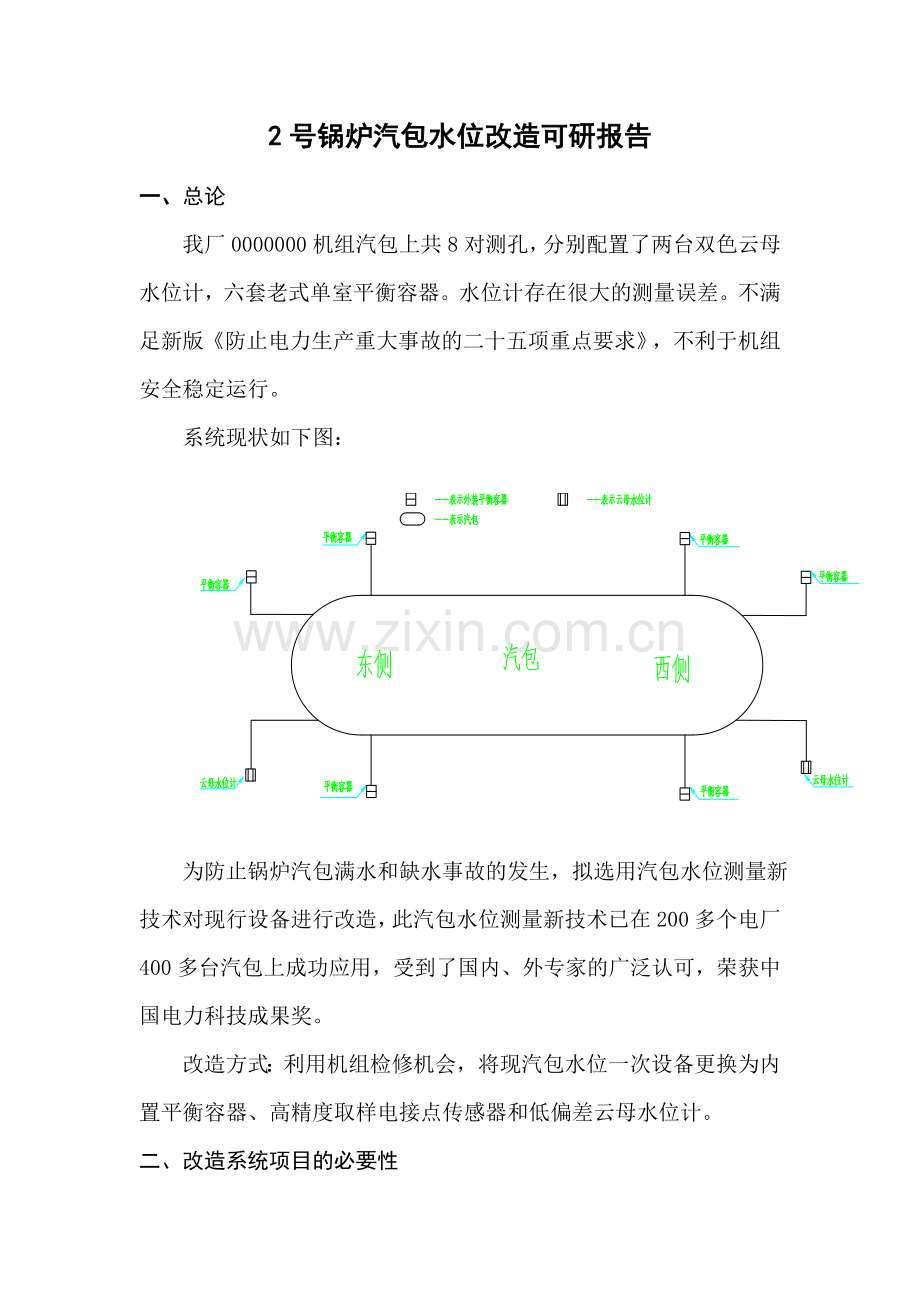

系统现状如下图：
为防止锅炉汽包满水和缺水事故的发生，拟选用汽包水位测量新技术对现行设备进行改造，此汽包水位测量新技术已在200多个电厂400多台汽包上成功应用，受到了国内、外专家的广泛认可，荣获中国电力科技成果奖。
改造方式：利用机组检修机会，将现汽包水位一次设备更换为内置平衡容器、高精度取样电接点传感器和低偏差云母水位计。
二、改造系统项目的必要性
1、现安装的老式单室平衡容器正压管由底部垂直向下引出，造成参比水柱自上而下较大的温差，参比水柱温度不确定会造成较大测量误差，忽略了汽包内炉水欠饱和对汽包水位测量的影响。
2、现在装的就地云母水位计为连通器原理测量汽包水位，水位计内的水温要远低于汽包内的水温度，其密度大于汽包内水的密度，从而水位低于汽包内的实际水位，也易发生云母片损坏、泄露事故。云母片易起层水化，云母窗易结垢，不能清晰观察水位。
影响汽包水位保护的准确测量，对锅炉汽包水位保护不利。
三、改造项目的可行性
内置式平衡容器汽包水位测量技术系列专利产品已在200多个电厂400多台汽包上成功应用，受到了国内、外专家的广泛认可，荣获中国电力科技成果奖。利用机组检修机会，将现汽包水位一次设备更换为内置平衡容器和低偏差云母水位计是可行的。
四、改造方案的论证
1、依据汽包水位差压水位计压力补偿测量理论和液体连通器测量理论。
2、根据国电发<2000>589号文“关于印发<<防止电力生产重大事故的二十五项重点要求>>的通知” 和国电发（2001）95号“关于印发《国家电力公司电站锅炉汽包水位测量系统配置、安装和使用若干规定（试行）》的通知”。
3、根据电力行业热工自动化标准化技术委员会标准《火力发电厂锅炉汽包水位测量系统技术规定》。
4、多家电厂，如华电青海大通电厂、大同二电厂、国华宁海电厂等单位汽包水位测量和保护系统改进的成功经验，其中宁海电厂600MW锅炉汽包的水位计改造项目获得2008年度浙江省电力学会热工专委会组织进行的年度热控专业十大技术贡献奖，并位居榜首。
五、工程改造的主要内容及实施条件
1、改造系统的主要内容：
（1）、汽包左侧：拆除原有水位计，安装一台WDP系列低偏差云母水位计，三台内置式平衡容器水位计。
（2）、汽包右侧：拆除原有水位计，安装一台WDP系列低偏差云母水位计，三台内置式平衡容器水位计。
(3)、左右两侧交叉“三取二”相“与”保护逻辑，用于锅炉联锁控制和停炉保护。
2、实施条件
可利用2017年03月--2017年12月机组C检期间进行，预计工期为30天。
六、投资及回报
1、经费来源
资金来源
投资数额（万元）
备注
集团公司投入
0

银行贷款

企业自筹

总投资
0

2、经济预算
序号
设备名称
规格型号
单位
数量
单价（万元）
总价（万元）
生产厂家
1
设备及材料费

套
1
0
0

2
施工费用

3

3
合计

100

3、改造后的收益
1、改造后的各水位计测量准确，相互之间的偏差稳态时不超过30mm，瞬态时不超过50mm；
2、起炉时即可投入汽包水位保护；
3、云母水位计使用寿命长、泄漏率低、结垢轻、免冲洗、可两年更换一次云母，维护费用低。
七、项目的单位和项目负责人
1、承担项目单位
序号
单位名称
在项目任务
备注
1
中标单位
施工

2
坑口发电公司设备部
质量监督

3
坑口发电公司安监部
安全监督

2、项目负责人
序号
姓名
在项目中的责任
所在单位
职务
职称
1
xxx
安全、质量管理
施工单位
项目经理

2
吕雪霞
安全、质量管理
设备部
副主任

3
翟金星
安全、质量监督
设备部
热工主管

4
何庆龙
安全监督
HSE部
主任

八、结论和建议
改造后的各水位计测量准确，相互之间的偏差稳态时不超过30mm，瞬态时不超过50mm；起炉时即可投入汽包水位保护；云母水位计使用寿命长、泄漏率低、结垢轻、免冲洗、可两年更换一次云母，维护费用低。建议对2号锅炉汽包水位进行改造。
九、审查意见
1、申报单位审查意见

年 月 日
批准

审核

编制

2、 批准单位审查意见

年 月 日
批准

复审

审核
