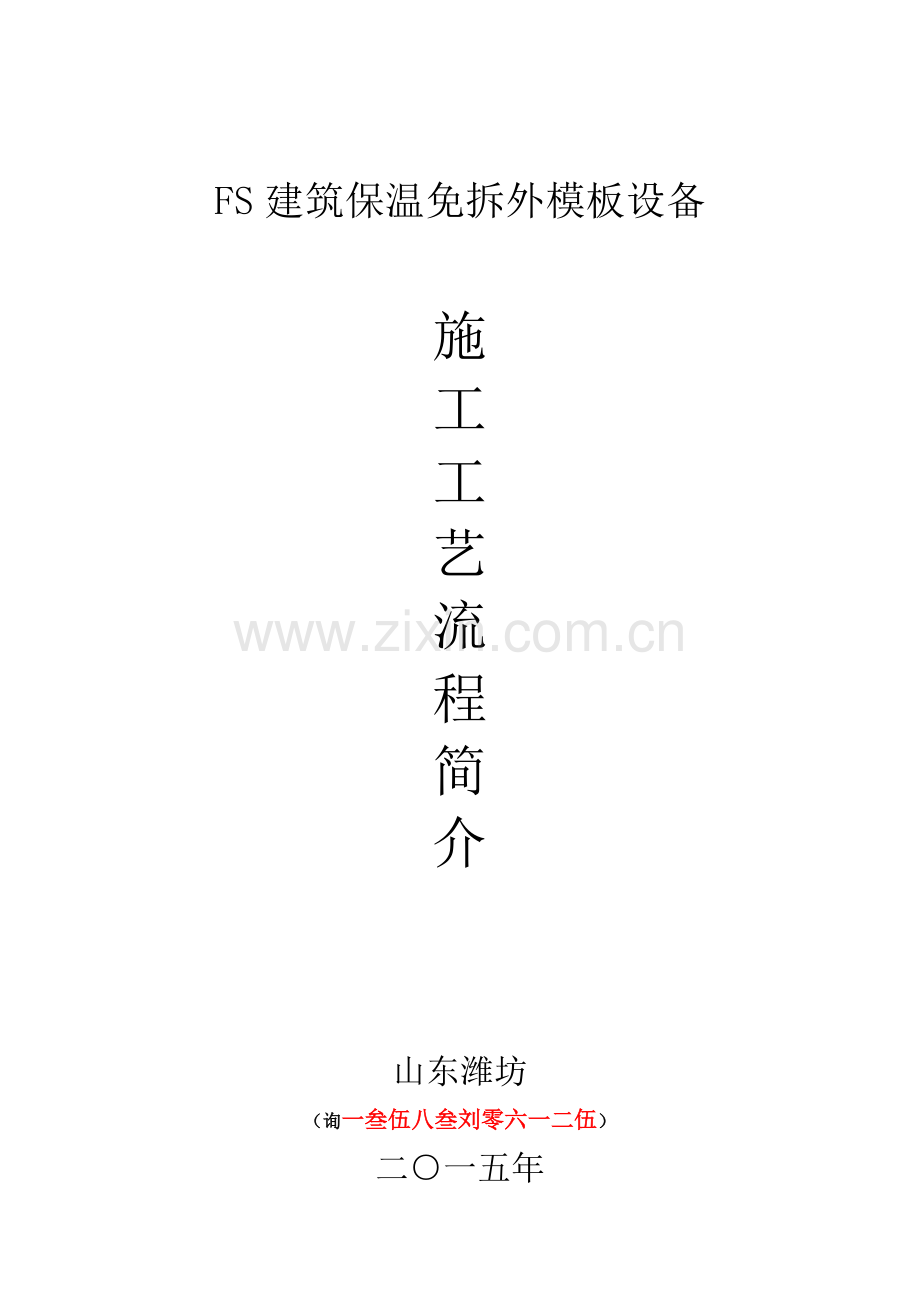

FS建筑保温免拆外模板设备

施
工
工
艺
流
程
简
介

山东潍坊
（询一叁伍八叁刘零六一二伍）
二○一五年
前 言
建筑节能和结构一体化技术是集建筑保温功效和墙体围护功效于一体，墙体不需要另行采取保温方法即可满足现行建筑节能标准要求，实现保温和墙体同寿命新型建筑保温体系。推广应用一体化技术是对传统建筑设计和施工方法一次重大变革，是从根本上处理建筑保温工程质量安全和防火问题有效路径之一。 （订购安装询一叁伍八叁刘零六一二伍）
FS外模板现浇混凝土复合保温系统以FS复合保温外模板为永久性外模板，内侧浇筑混凝土，外侧做水泥砂浆抹面层及饰面层，经过连接件将FS复合保温外模板和混凝土牢靠连接在一起而形成保温结构系统，简称FS外模板复合保温系统。该系统属于现浇钢筋混凝土复合保温结构体系，适适用于工业和民用建筑框架结构、框剪结构、剪力墙结构柱、梁、外墙、地下室顶板等现浇混凝土结构工程。
　　FS永久性复合保温外模板是经工厂化预制，在现浇混凝土墙体施工中起外模板作用复合保温板（以下简称FS复合保温模板）。由保温层、粘结层、保温过渡层、内（外）侧粘结加强层、加强肋及连接件等部分组成。
该系统及FS永久性复合保温外模板于12月经过了省科技厅、建设厅科技结果判定，达成中国领先水平；3月10日，《FS外模板现浇混凝土复合保温系统应用技术规程》正式公布实施；7月15日，经山东省建筑节能和结构一体化技术消防安全论证会确定，符合消防安全要求，含有了大面积推广应用基础条件。

那么，FS建筑保温免拆外模板设备施工工艺怎样呢？我们作一个简单步骤介绍：
一、施工技术要求
      1）复合外模板保温体系施工时，现场应建立对应质量管理体系、施工质量和检验制度，并编制专题施工方案，向施工人员进行培训和技术交底。
      2）复合保温板运输时应轻拿轻放，材料进入施工现场后，优异场验收，并按要求取样复验；多种材料应分类贮存平放码垛，且不宜露天存放，应有防雨、防暴晒方法；在平整干燥场地，最高不超出20层；存放过程中应采取防潮、防水等保护方法，贮存期及条件应复合产品使用说明书要求。
     3）砌筑砂浆和抹面砂浆材料宜选择预拌砂浆，并根据产品说明书要求配制，配制好材料应在要求时间内用完，严禁过时使用。
     4）复合外模板保温体系完工后应做好成品保护。施工产生墙体缺点，如穿墙套管、脚手眼、孔东等，应根据施工方案采取隔断热桥方法，不得影响墙体热工性能。
二、施工工艺步骤
     1）施工工艺步骤：
     复合保温外模板排版→裁割→安装连接件→弹线→绑扎钢筋及垫块→立复合保温外模板→立内侧模板→穿对拉螺栓→立模板木方次楞→立模板双钢管主楞→调整固定模板位置→浇筑混凝土→拆除模板主次楞→砌筑自保温砌体→拼缝及阴阳角处抗裂处理→水泥抗裂砂浆抹面→饰面层施工。
     2）施工操作关键点：
    〈1〉确定拍板分隔方案：依据外墙尺寸确定拍板分隔方案并绘制安排版图，尽可能使用主规格复合保温外模版。
    〈2〉复合保温外模版裁割：对于无法用主规格安装部位，应事先在施工现场用切割锯切割成为复合要求尺寸。
    〈3〉安装连接件：在施工现场用手枪钻在复合保温模板预定位置穿孔，安装连接件，每平方米不少于5个。门窗洞口处可增设连接件。
    〈4〉弹线：复合保温模板安装前应依据设计图纸和排板图复核尺寸，并设计安装控制线。弹出每块板安装控制线。
    〈5〉绑扎钢筋及垫块：外墙钢筋绑扎验收后在钢筋内外两侧绑扎C20水泥砂浆垫块（3~4块m2）。
    〈6〉立复合保温外模板：依据设计排板图分隔方案安装复合保温外模板，并用绑扎钢丝将连接件和钢筋绑扎定位，先安装外墙阴阳角处板，后安装主墙板。
    〈7〉立外墙内侧模板：依据混凝土施工验收规范和建筑模板安全技术规范要求，采取传统做法，安装外墙内侧木（竹）胶合板和木方次楞、钢管主楞。
    〈8〉安装对立螺栓：依据每层墙、柱高度按传统模板施工方法确定对拉螺栓间距，用手枪钻在复合保温模板和内侧模板对应位置开洞，穿入对拉螺栓并初步调整螺栓。
    〈9〉安装模板主次楞：立外墙外侧竖向（40×70mm或50×80mm）次楞，横向安装水平向2根48×3.5钢架管为主楞，固定内外模板、主次楞，调整模板宽度和垂直度，使之达成施工要求。
    〈10〉混凝土浇注：混凝土浇注应用II型镀锌铁皮扣在复合保温模板上口形成保护帽。混凝土坍落度应符合泵送混凝土对流动度要求。
   3）内外侧及主、次楞拆除内外模板、主次楞拆除时间和要求应根据《混凝土施工质量验收规范》（GB50203--）和《建筑施工模板安全技术规范》（JGJ162--）要求实施。
   4）砌筑自保温砌体
     外围护结构填充墙体自保温砌体施工按摄影应国家和山东省砌体设计规范和规程要求施工，且自保温砌块外侧应同复合保温模板外侧在同一垂直立面上。
   5）拼缝及阴阳角处抗裂处理
    复合保温模板拼缝处、阴阳角和和自保温砌体相交处，用聚合物砂浆抹压找平，并铺设200mm宽耐碱玻纤网格布，加强抗裂方法处理。
   6）水泥抗裂砂浆抹面
      复合保温模板和自保温砌体外侧应整体分层抹压20mm水泥抗裂砂浆，使外立面平整，复合验收要求。
   7）饰面层施工
      涂料或面砖饰面层应根据《建筑节能工程施工质量验收规范》 GB50411-）做法施工。
