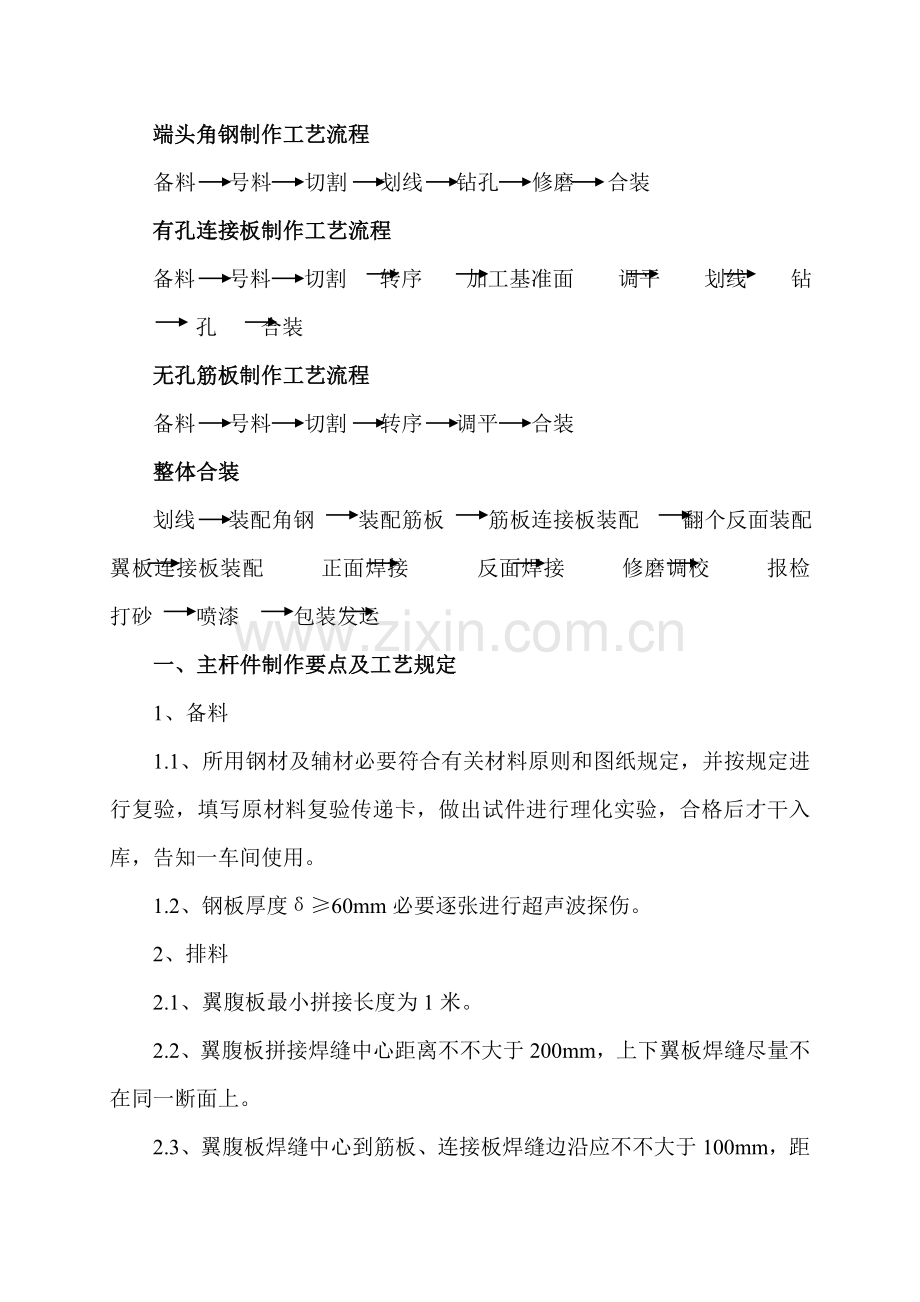

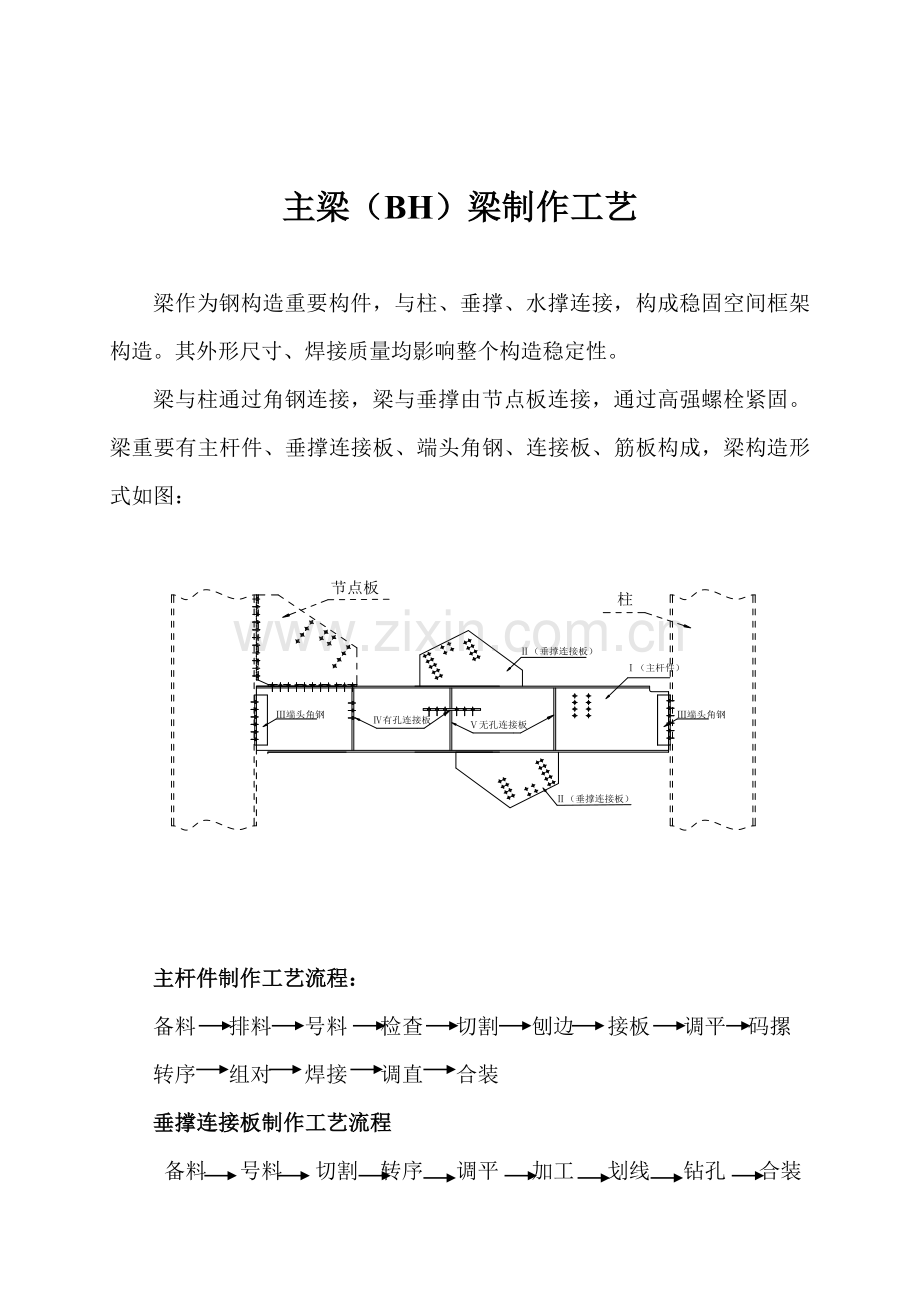

1、主梁（BH）梁制作工艺梁作为钢构造重要构件，与柱、垂撑、水撑连接，构成稳固空间框架构造。其外形尺寸、焊接质量均影响整个构造稳定性。梁与柱通过角钢连接，梁与垂撑由节点板连接，通过高强螺栓紧固。梁重要有主杆件、垂撑连接板、端头角钢、连接板、筋板构成，梁构造形式如图：主杆件制作工艺流程：备料 排料 号料 检查 切割 刨边 接板 调平 码摞转序 组对 焊接 调直 合装 垂撑连接板制作工艺流程 备料 号料 切割 转序 调平 加工 划线 钻孔 合装端头角钢制作工艺流程备料 号料 切割 划线 钻孔 修磨 合装 有孔连接板制作工艺流程备料 号料 切割 转序 加工基准面 调平 划线 钻孔 合装无孔筋板制作工艺流
2、程备料 号料 切割 转序 调平 合装整体合装划线 装配角钢 装配筋板 筋板连接板装配 翻个反面装配 翼板连接板装配 正面焊接 反面焊接 修磨调校 报检 打砂 喷漆 包装发运 一、主杆件制作要点及工艺规定1、备料1.1、所用钢材及辅材必要符合有关材料原则和图纸规定，并按规定进行复验，填写原材料复验传递卡，做出试件进行理化实验，合格后才干入库，告知一车间使用。1.2、钢板厚度60mm必要逐张进行超声波探伤。2、排料2.1、翼腹板最小拼接长度为1米。2.2、翼腹板拼接焊缝中心距离不不大于200mm，上下翼板焊缝尽量不在同一断面上。2.3、翼腹板焊缝中心到筋板、连接板焊缝边沿应不不大于100mm，距孔
3、中心距离不不大于120mm。2.4、如果杆件长度L6m，容许有1条拼接焊缝；6mL10m，容许有2条拼接焊缝；L10m，容许有3条拼接焊缝。3、号料、切割严格按照排料图号料，宽度加一定切割余量，长度方向预留3050mm焊接、调校、气割齐头余量。切割在多头切割机上进行，以防止旁弯浮现。在杆件左端用铅油标记清晰图号、杆件号、规格。4、刨边、接板翼腹板对接焊缝为全熔透焊缝，坡口在刨边机上刨出，两端加引、熄弧板，引出长度不不大于50mm。正面焊完后，反面用碳弧气刨、磨光机清焊根，显露正面底层金属。5、调平、转序翼腹板厚度24mm时在平板机上调平，如果太长调头调平。打氧化铁，按部位码摞整洁，最高不能超过
4、1米，按有关程序转序，倒运至制作车间。6、组对6.1、组对BH梁前对翼腹板进一步检查平直度，不符合规定调直，采用火焰调直。6.2、对照制作明细核查有关尺寸，确认无误后方可组对。将图号、杆件号相似翼腹板作为一组进行组对，且标记全在左端，不容许串用料。6.3、上下翼板中心3040mm范畴内认真除锈、去油污，采用磨光机打磨，露出金属光泽。6.4、视杆件长度每隔12米画出翼板中心线（即腹板边线），按线组对腹板，中心偏移量1mm；翼腹板应垂直，不垂直度1.5mm，分段用弯尺检查；翼腹板应顶紧，闪缝0.5mm。6.5、定位焊长度不不大于50mm，每条定位焊缝间距不超过500mm。6.6、焊条材质与母材相似
5、，按规定施焊前通过烘焙，禁止使用药皮脱落、焊芯生锈焊条。酸性焊条与碱性焊条不准混杂使用。7、焊接7.1、组对后进行焊接，两端加引、熄弧板，引、熄弧板材质与母材相似，引出长度不不大于50mm。7.2、龙门焊焊接，焊前清除干净焊条药皮。如果32mm焊前采用液化气加热器进行预热，最低预热温度100。7.3、严格按焊接工艺施焊，为减少焊接变形，对于多遍成型焊缝，要有一定焊接顺序,主焊缝焊接时焊接顺序如图所示： 7.4、焊后对焊疤、尖角、未焊满、气孔、咬边及表面划伤等缺陷进行补焊和修磨。8、调直对翼板焊接变形在翼缘调直机上调校，不在翼缘调直机调校范畴内采用火焰调校。扭曲和旁弯采用火焰调校。火焰调校时移动
6、加热，防止局部过热，不得使用液体或吹风冷却。校正后容许误差：（1）、双向旁弯L/1000，且不不不大于5mm；（2）、扭曲K5mm；（3）、翼腹板容许平面度：有螺栓孔部位1mm，其他部位3mm。9、调校完毕后转装配班组进行大合装。二、连接板制作要点及技术规定1、下料不规则筋板放样下料，做出1:1样板。对于连接板一长边，要机加工保证装配尺寸，每个加工面预留35mm加工余量。厚度不大于12mm筋板在剪板机上剪板，按实际尺寸号料；不不大于12mm事先预留23mm气割余量。对于腹板内不不大于12mm筋板、连接板宽度方向取负值，也按实际尺寸号料。如图所示：2、按线切割，码摞整洁，倒运至制作车间。3、加工
7、面在大刨床加工，加工公差如下： （1）、加工面垂直度为0.025且不不不大于0.5mm。（2）、加工边直线度为L/3000，且不不不大于1mm。（3）、相邻直角边夹角904。（4）、加工面粗糙度12.5 。4、连接板调平直后划线钻孔，划线时以一端为基准，垂撑连接板以加工面为基准向上返尺寸，用铅油标明孔径、数量及孔距。4、采用钻模钻孔，考虑钻头长度可以多块码摞在一起，基准要对齐，钻后清除孔周边毛刺与飞边。三、端头角钢制作要点及工艺规定1、由车间技术员粗排料，从钢材库领料。划线切割，并修磨平整端头锯齿和毛刺。2、端头连接角钢钻孔在专门胎具上进行，依照孔边距选取相应钻模。钻后打磨。四、大合装1、主杆
8、件、端头角钢、连接板、筋板准备完毕后进行大合装。合装在蚂蚁平台上进行。2、先拟定主杆件左端和上下翼，上下翼拟定后检查与否下挠，否则调节为上拱，梁不容许下挠。3、以左端为基准，拟定整体长度，视筋板、连接板数量多少恰当加上收缩余量23mm，切肢时翼板用半自动切割机切割，腹板手工切割。不准用大锤击落引、熄弧板。切割后打磨。4、主杆件右端豁口切割时先切割腹板，然后切割翼板，并有一定弧度，并修磨平整，详细如图所示：5、组对端头角钢，保证其平行度和垂直度，以及与上翼板有关尺寸。容许偏差f1.5mm。6、连接板、筋板与主焊缝连接处应切肢，以免焊缝重叠。7、以左端为基准，划出孔位线和装配定位线，规定一次划线完
9、毕，不容许分段划线；使用划针划线，不容许用石笔划线。8、按图纸和装配线组对各处连接板、筋板及垂撑连接板，用弯尺检查垂直度，点焊牢固，钻孔。9、在梁左端避开孔群和连接板，打上钢印，涉及图号、杆件号，挂上标记图号、杆件号标牌，标牌上钢印清晰。检查无误后焊接。10、焊接、调直10.1、检查组装质量，清除焊道两侧20mm范畴内铁锈、油污，并应充分干燥，刷上防飞溅剂，便于清除飞溅。10.2、焊接应由持合格证焊工施焊。10.3、焊后修补一切缺陷，涉及焊疤，飞溅、氧化铁、孔周边毛刺、飞边等。10.4、对于装配及焊接中引起变形进行调校，使其符合图纸及原则规定，特别是梁两端角钢，保证其平度、垂直度。10.5、自检合格后，填写报检单，经外形尺寸及焊接检查人员专检合格后，按照有关程序运打砂场进行喷砂解决。11、打砂、喷漆、包装、发运11.1、喷砂解决前，杆件表面油污应用有机溶剂去除。除锈级别达到Sa2.5级。11.2、除锈后经车间自检和检查人员承认后方可进行喷涂作业，涂刷前应彻底清除杆件表面浮砂、灰尘、油污等影响油漆质量杂物，并保证表面干燥。11.3、孔群周边一定范畴内不得油漆，详细由各工程技术规定规定。11.4、待杆件油漆表干后方可进行码摞。11.5、按发货明细发运，并逐件填写记录。 河南九冶钢构有限公司工程部 8月30日
